轻量化四旋翼无人机中心机架结构设计

　　这款四旋翼机架的结构设计，核心围绕小型多旋翼飞行器的起飞载荷工况展开，完全贴合消费级、行业级小型无人机的实际使用需求，可直接适配航拍、短途物资投送、低空环境监测等常见应用场景，作为整机的核心承载结构，承担动力单元、飞控电子、任务载荷的全部受力传递作用。

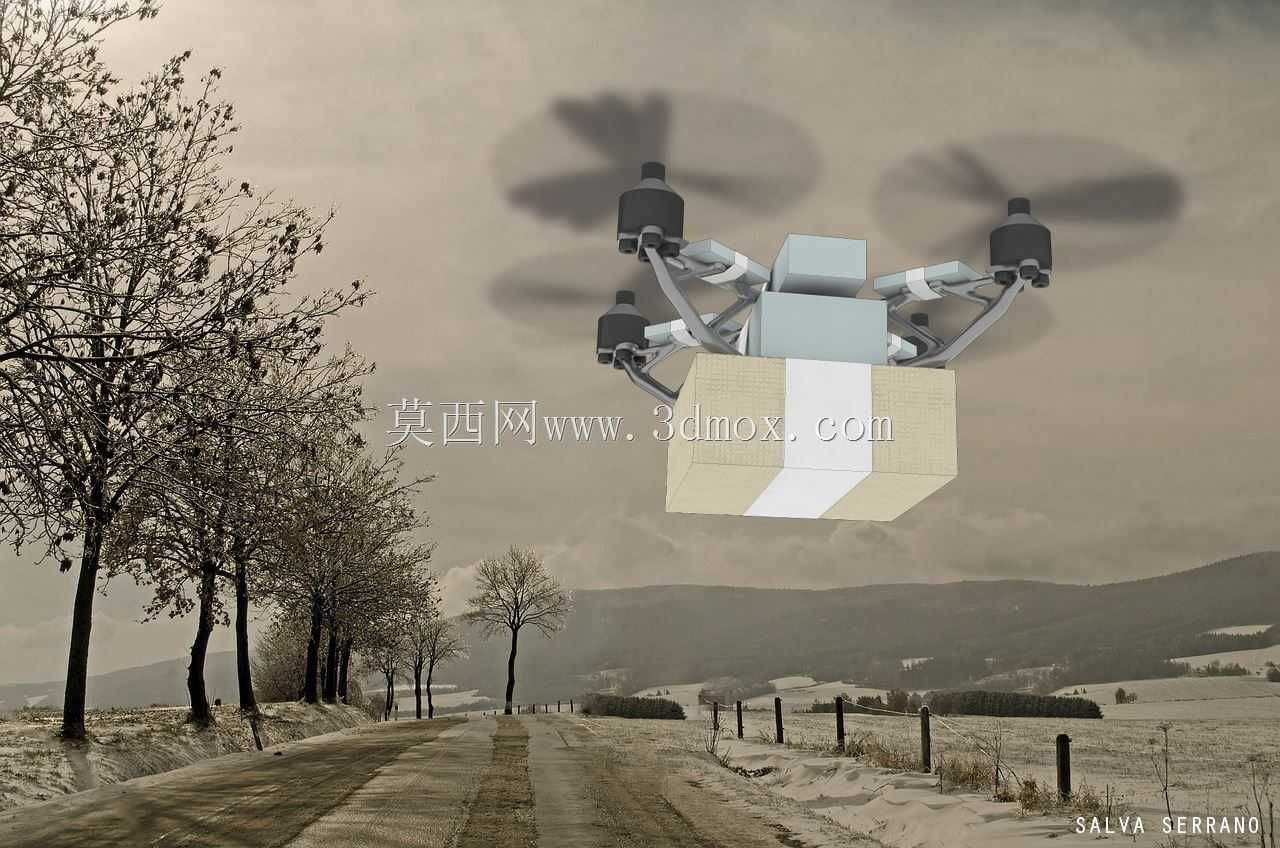

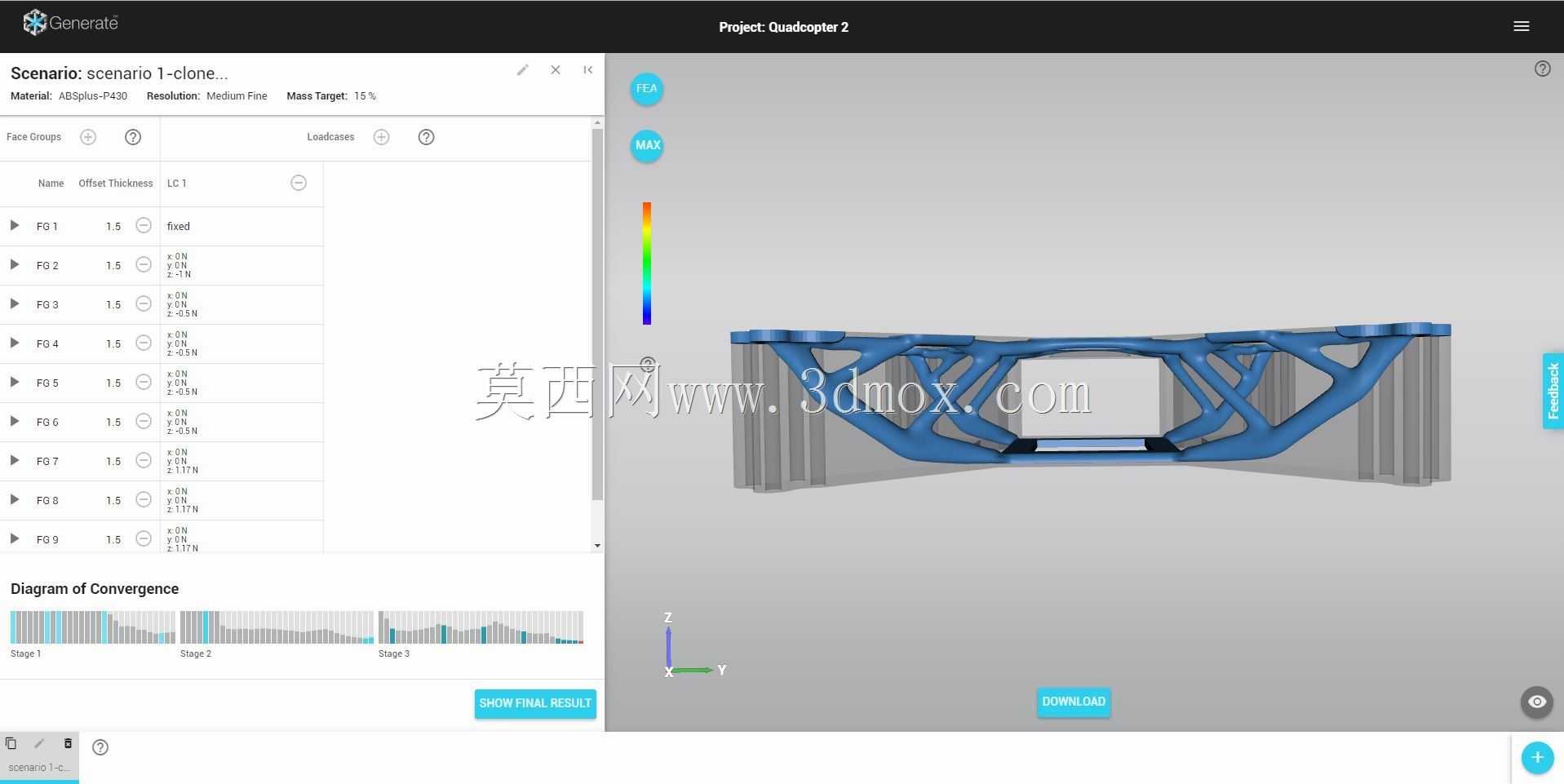

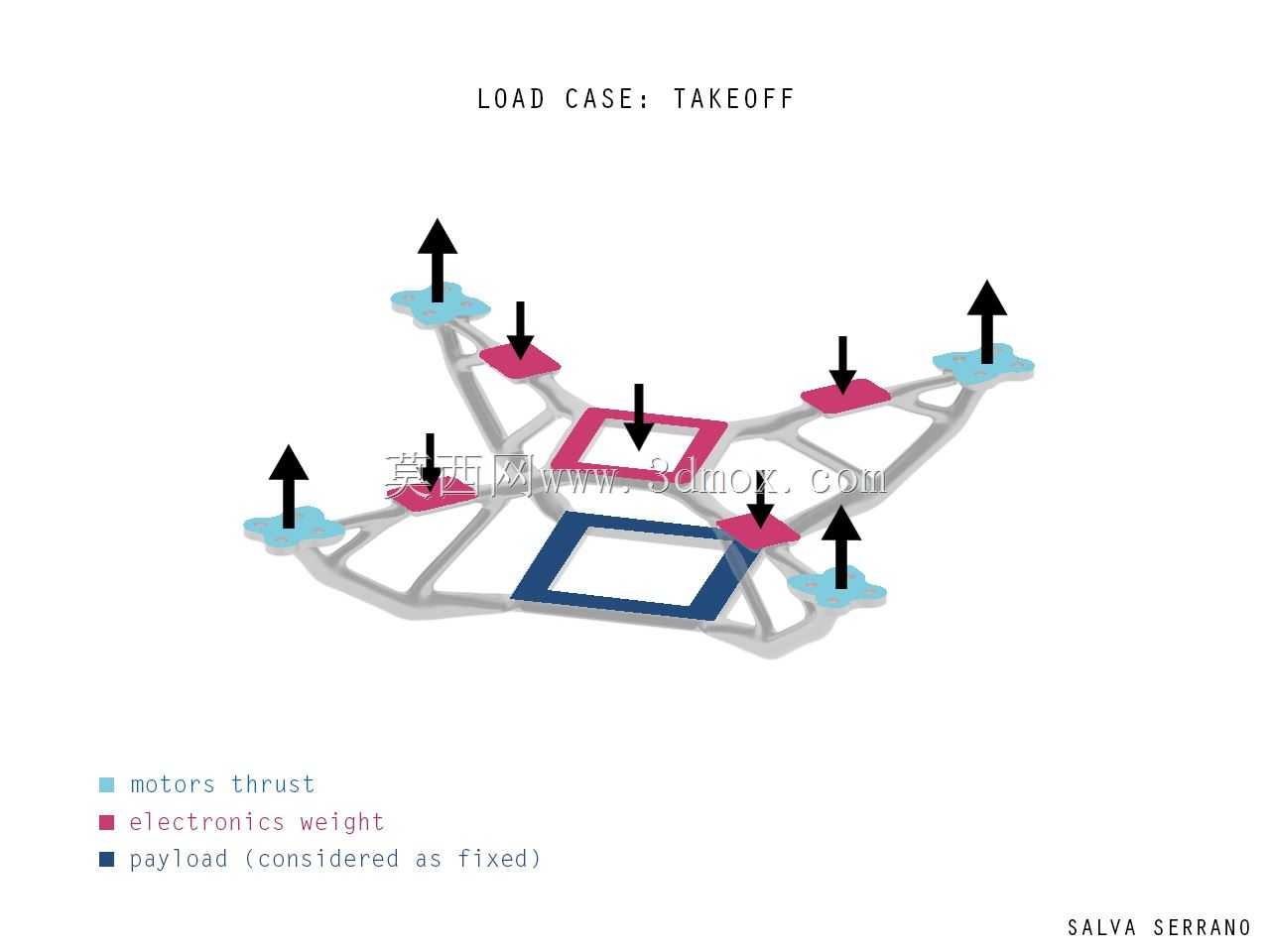

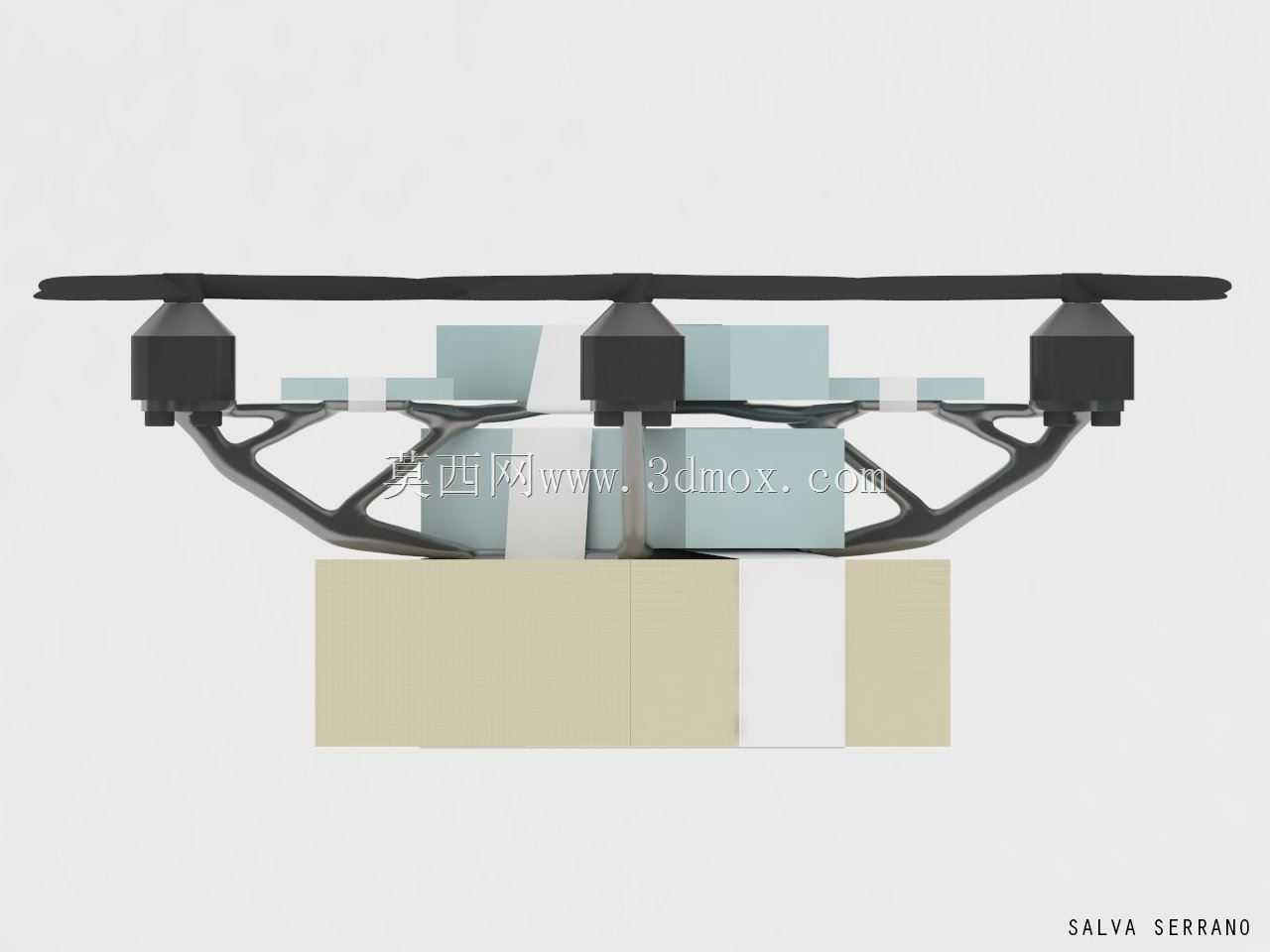

　　设计初期优先锁定起飞瞬间的极限受力状态作为核心校核工况，这一阶段是四旋翼结构应力集中最突出的环节：起飞瞬间四个无刷电机同时输出向上的最大推力，机身中部搭载的电池、飞控板、GPS模块等电子设备产生恒定向下的重力，若搭载任务载荷，载荷的下拉力会直接作用在机架中心的安装平面上，因此将中心载荷安装位设置为固定约束面，完全匹配实际受力边界，避免常规设计中约束设置不合理导致的仿真结果失真。

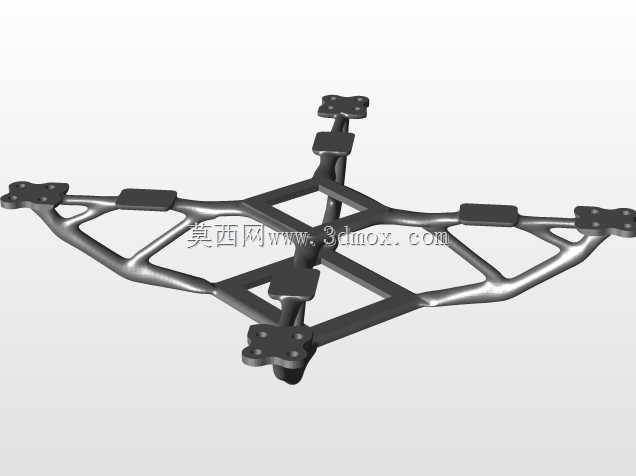

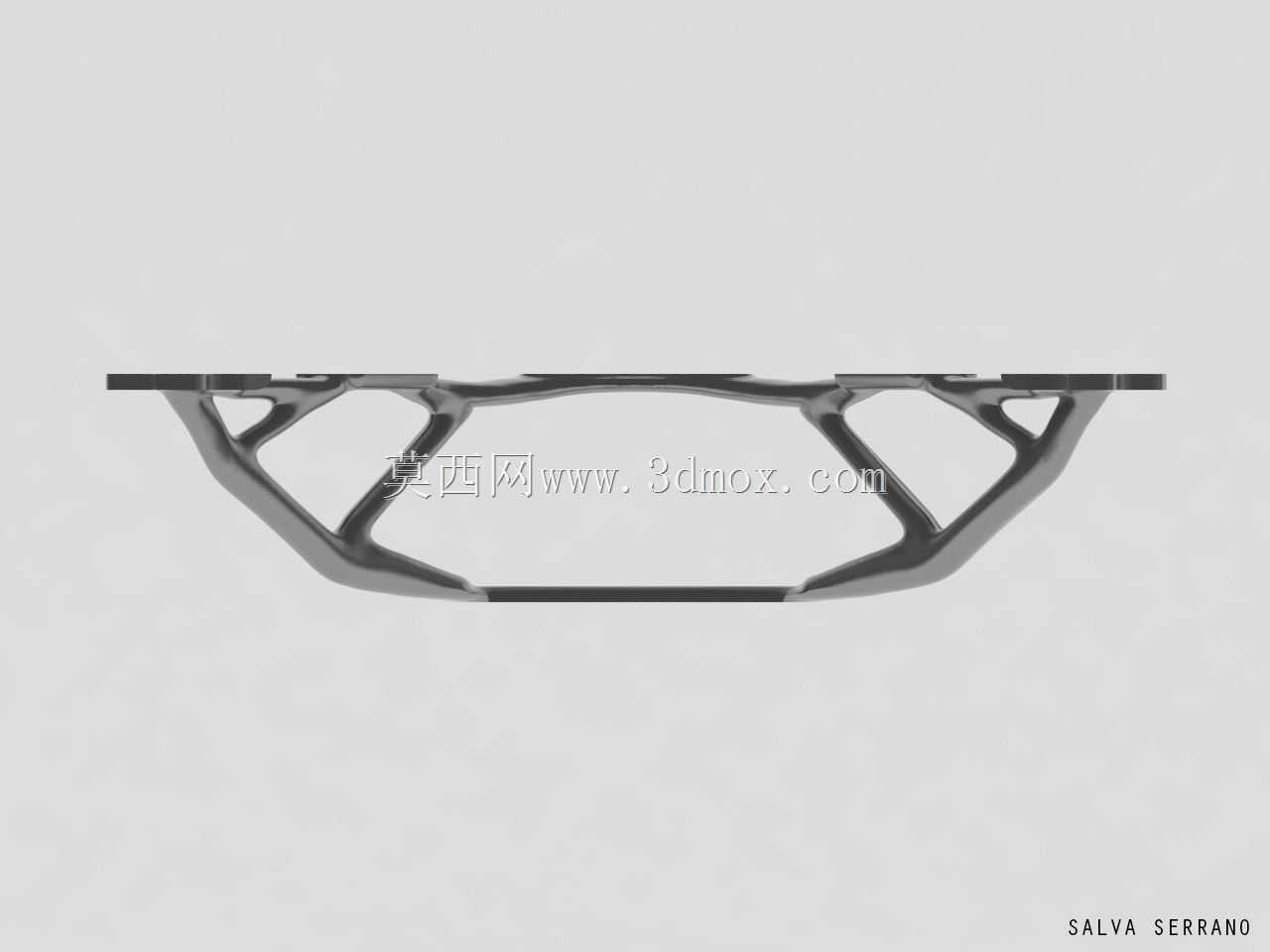

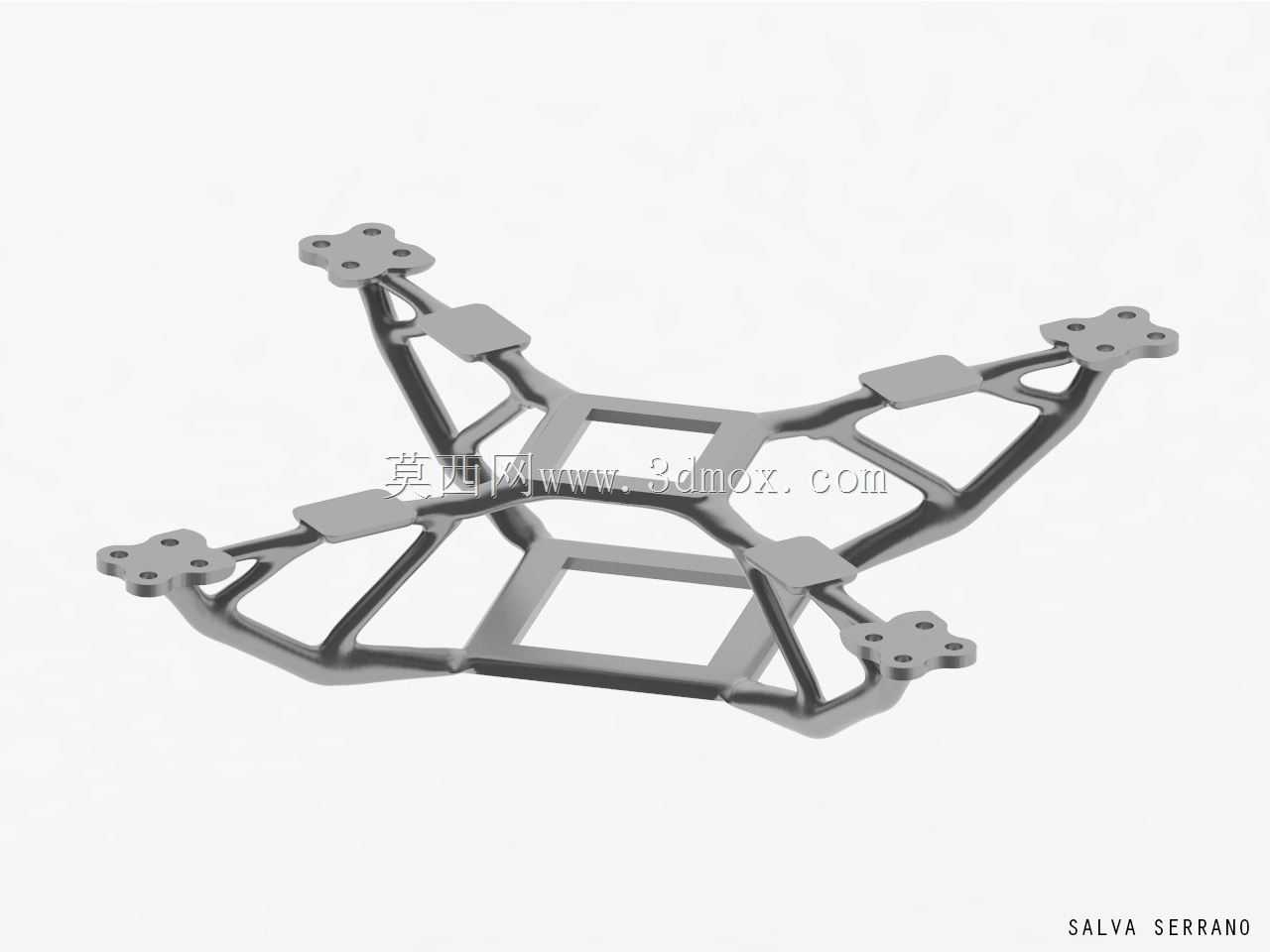

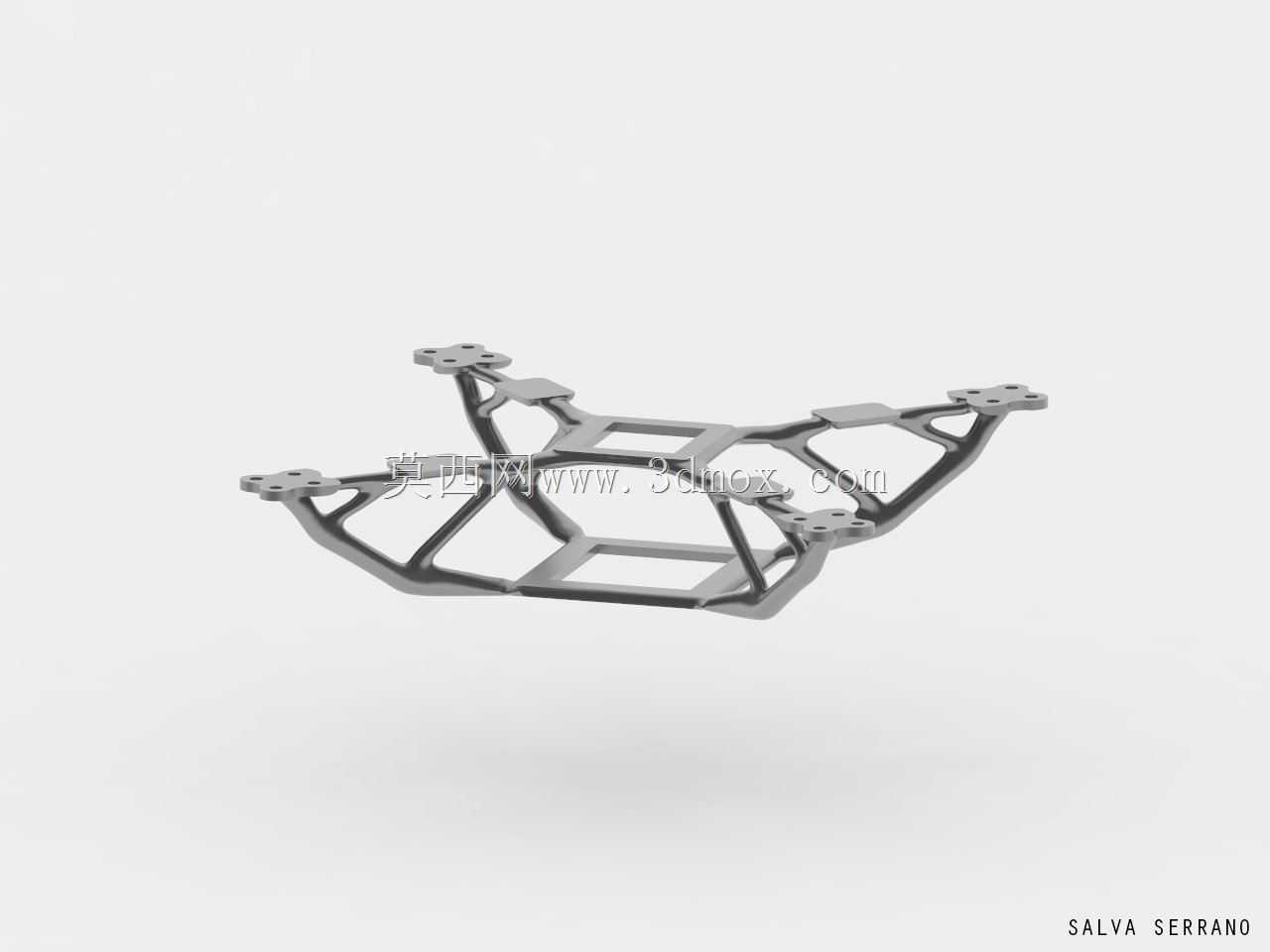

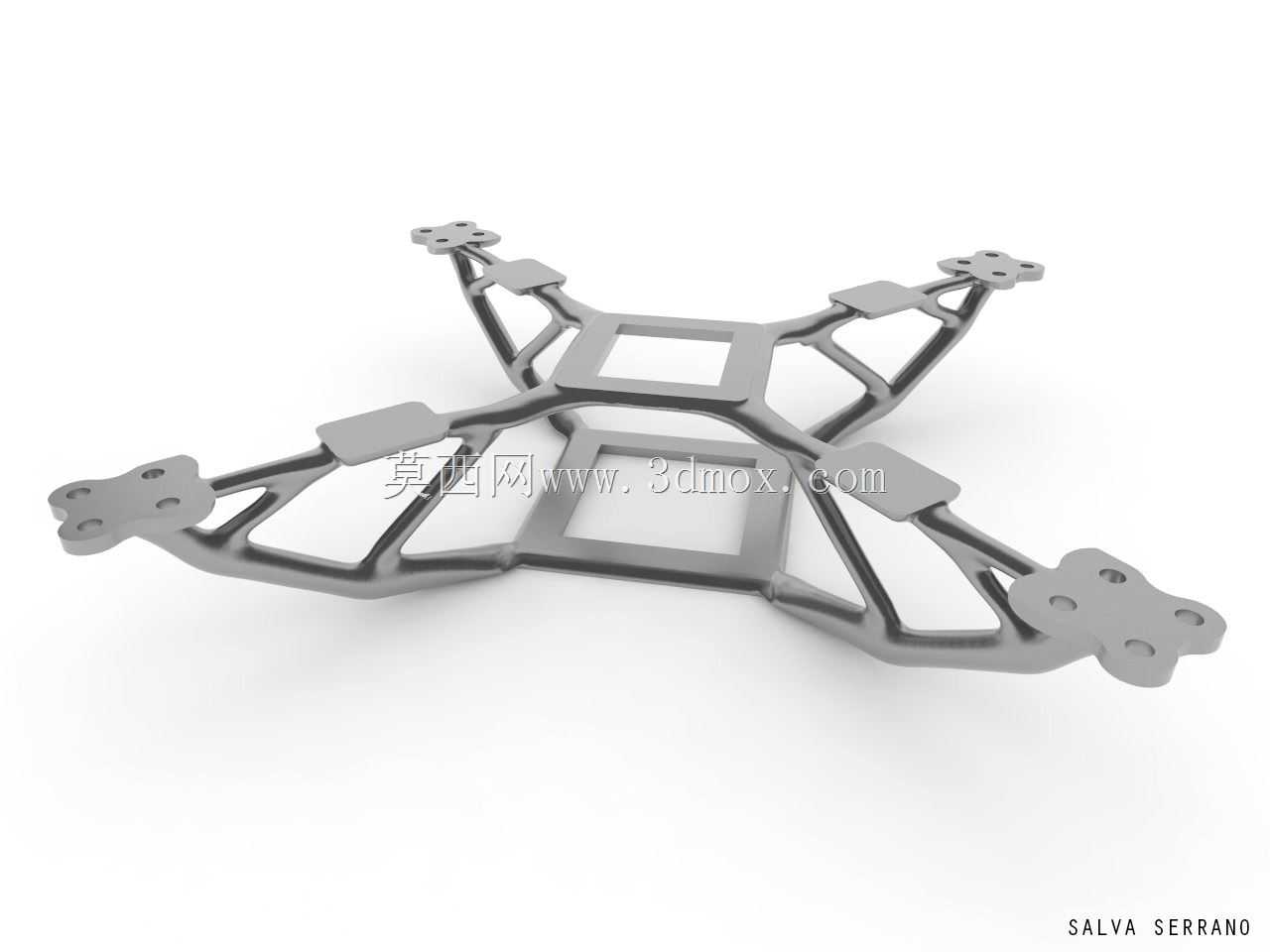

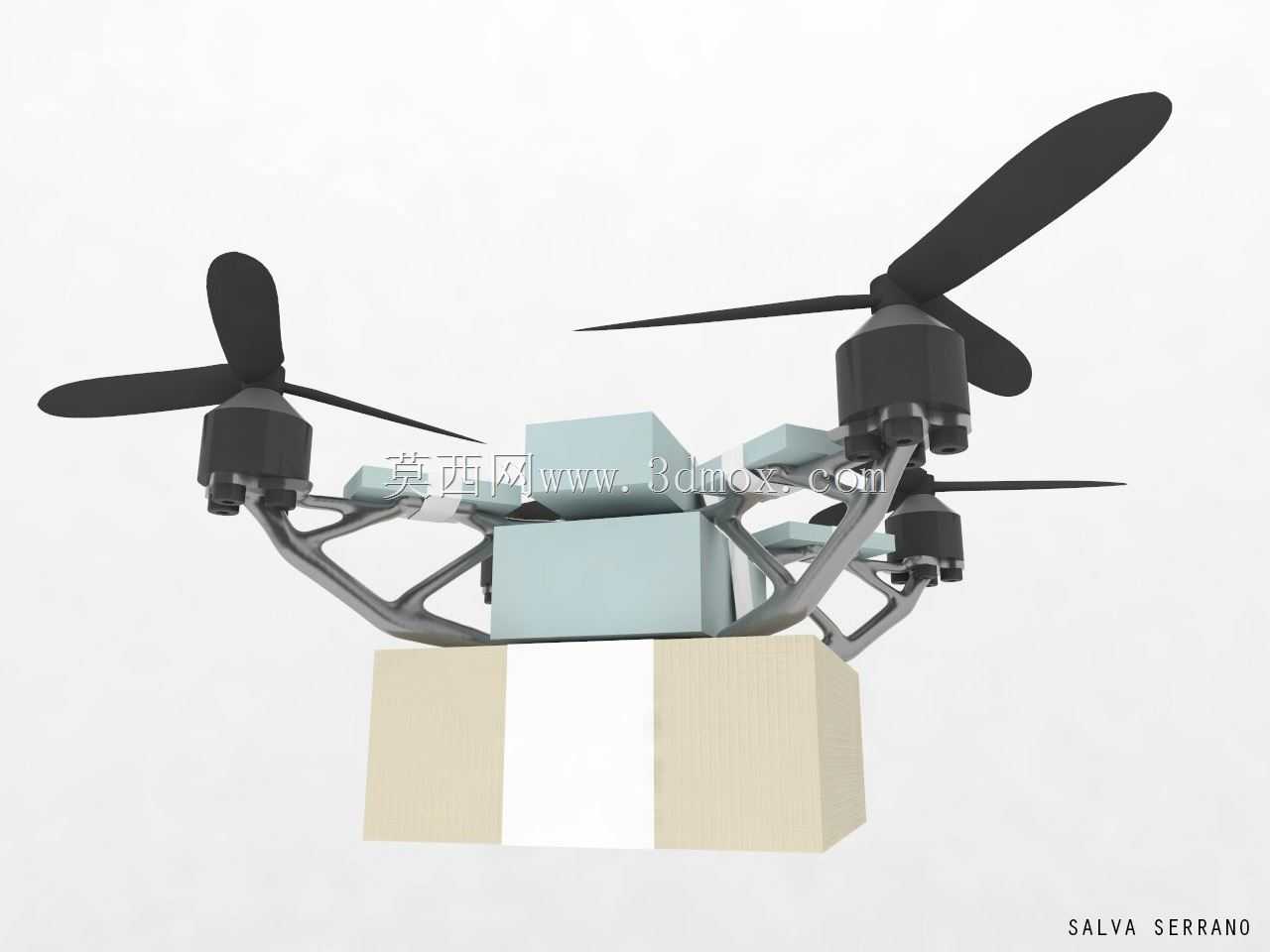

　　整体采用对称式四臂延展布局，四个机臂的安装端预留了统一规格的电机安装孔位，孔位间距适配主流22系列、23系列无刷电机的安装尺寸，无需额外打孔改装即可完成动力单元的装配；机臂与中心框架的过渡区域采用渐变式的桁架镂空结构，没有多余的冗余材料，在保证结构刚度的前提下最大限度去除非受力区域的材料，实现整体减重目标，这种结构也完全适配FDM、光固化等主流3D打印工艺，打印过程中无需添加大量支撑，成型后支撑去除难度低，表面质量易保证，同时也适合尼龙烧结、铝合金铣削等小批量加工工艺。

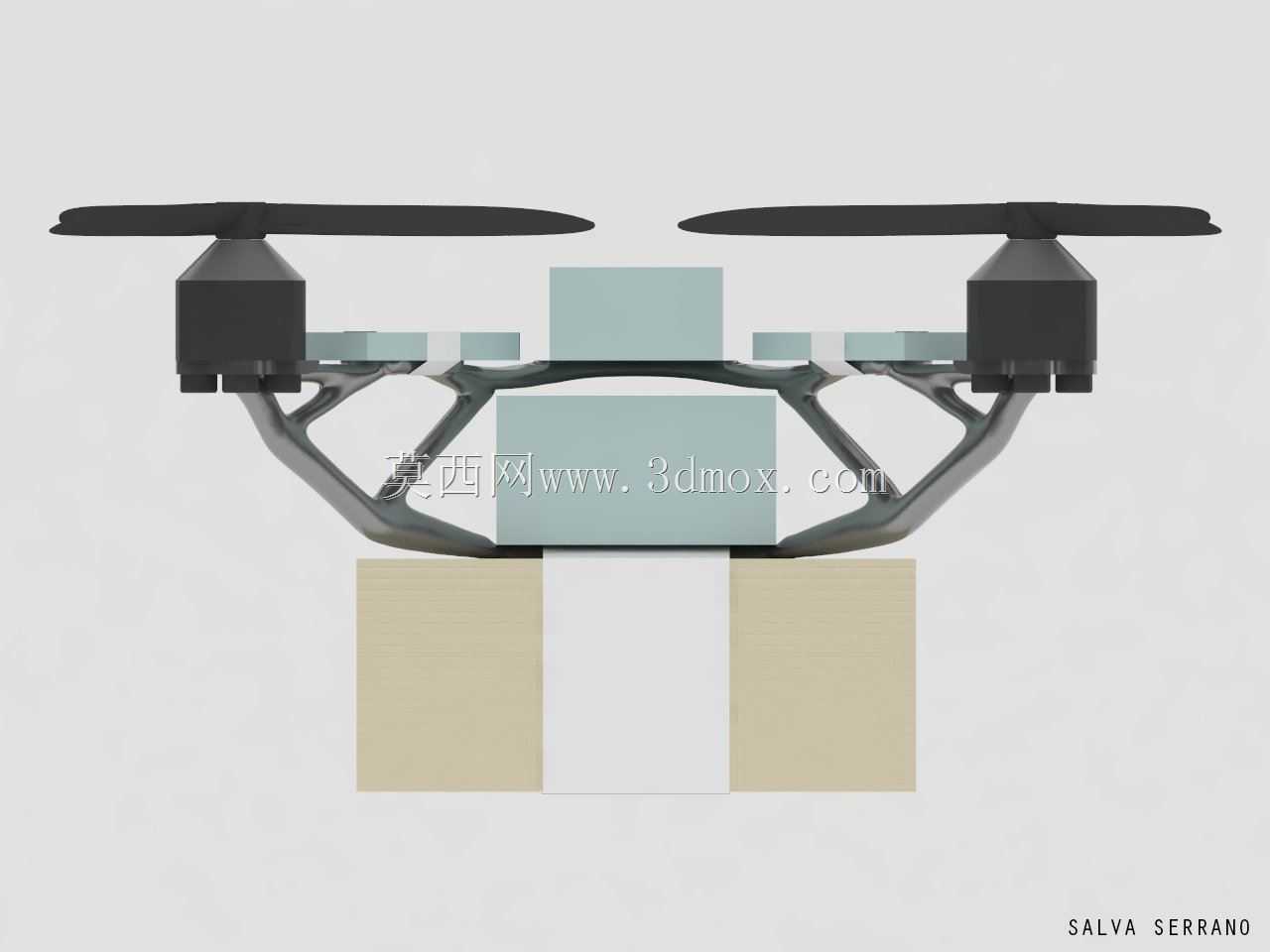

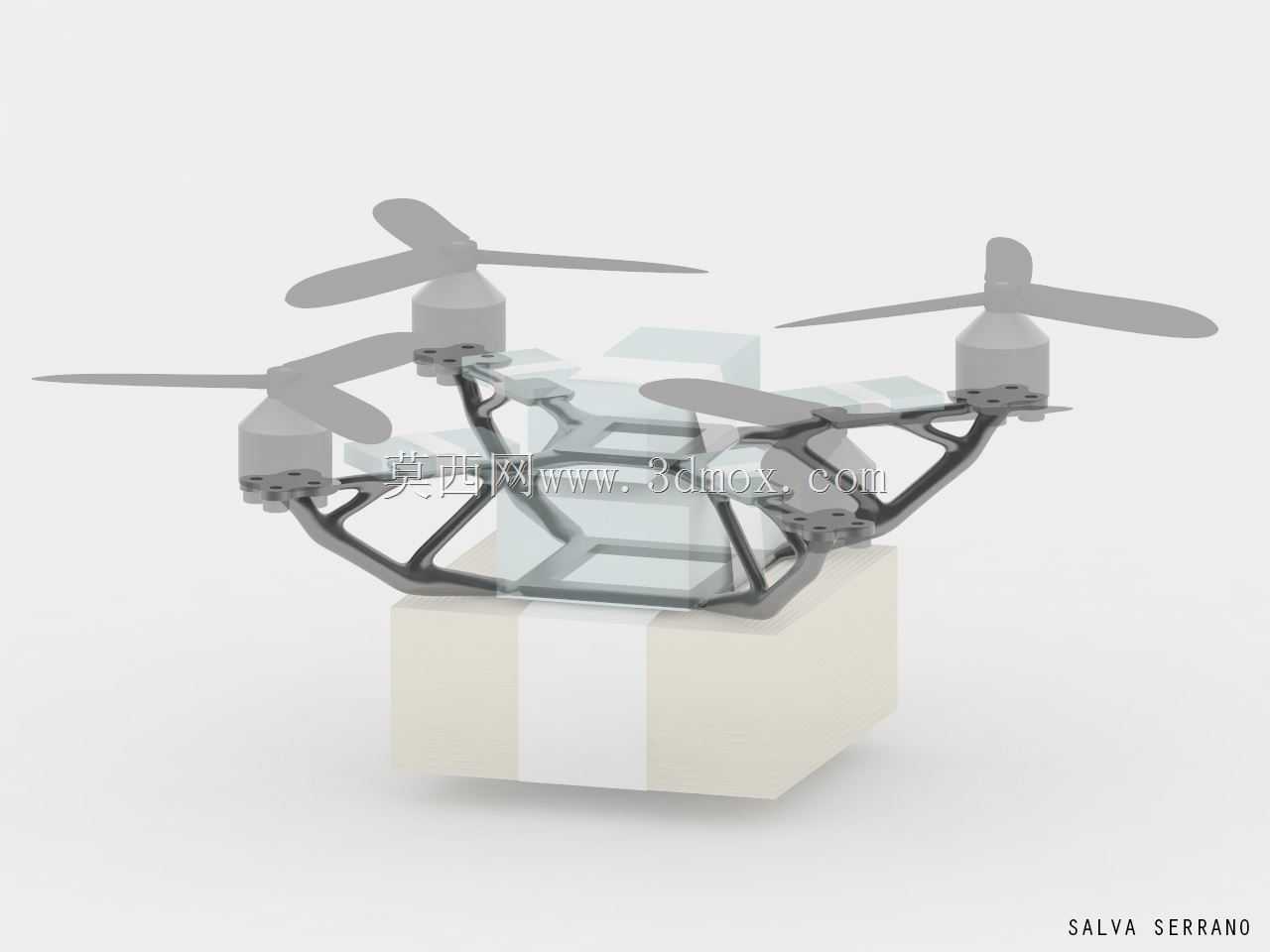

　　中心区域设置了两层方形安装平面，上层平面可直接叠放飞控板、减震架等核心电子元件，下层平面预留了电池绑带的穿设空间，可适配不同容量的锂聚合物电池固定，安装边界充分考虑了常规电子元件的尺寸公差，安装孔位采用通用的M2、M3螺丝规格，和市面上主流的航模配件完全兼容，无需定制特殊紧固件。机臂靠近末端的位置预留了电调的安装凸台，可直接将电调固定在机臂上，缩短电机与电调的接线长度，减少线路冗余带来的重量增加与信号干扰风险。

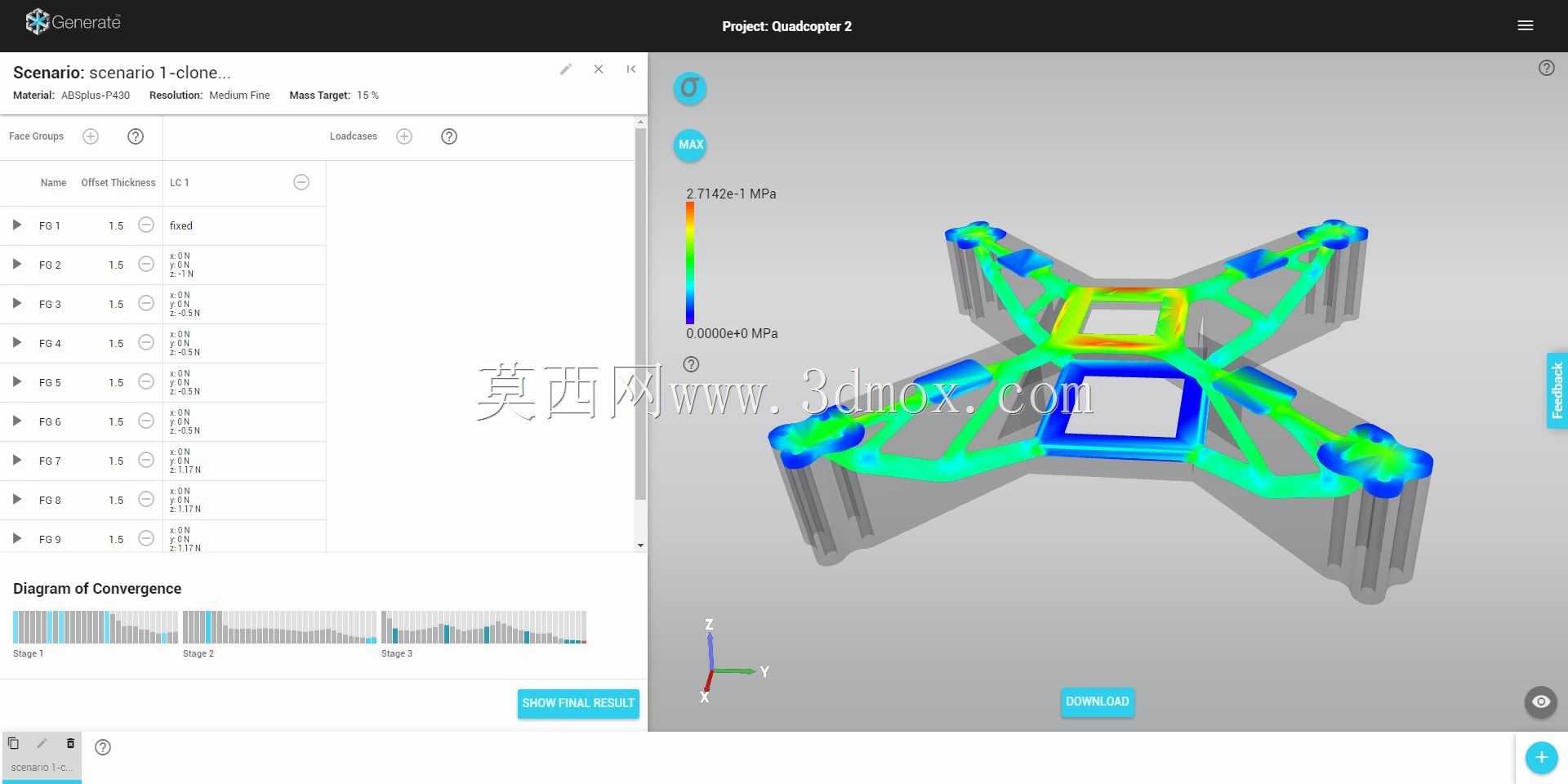

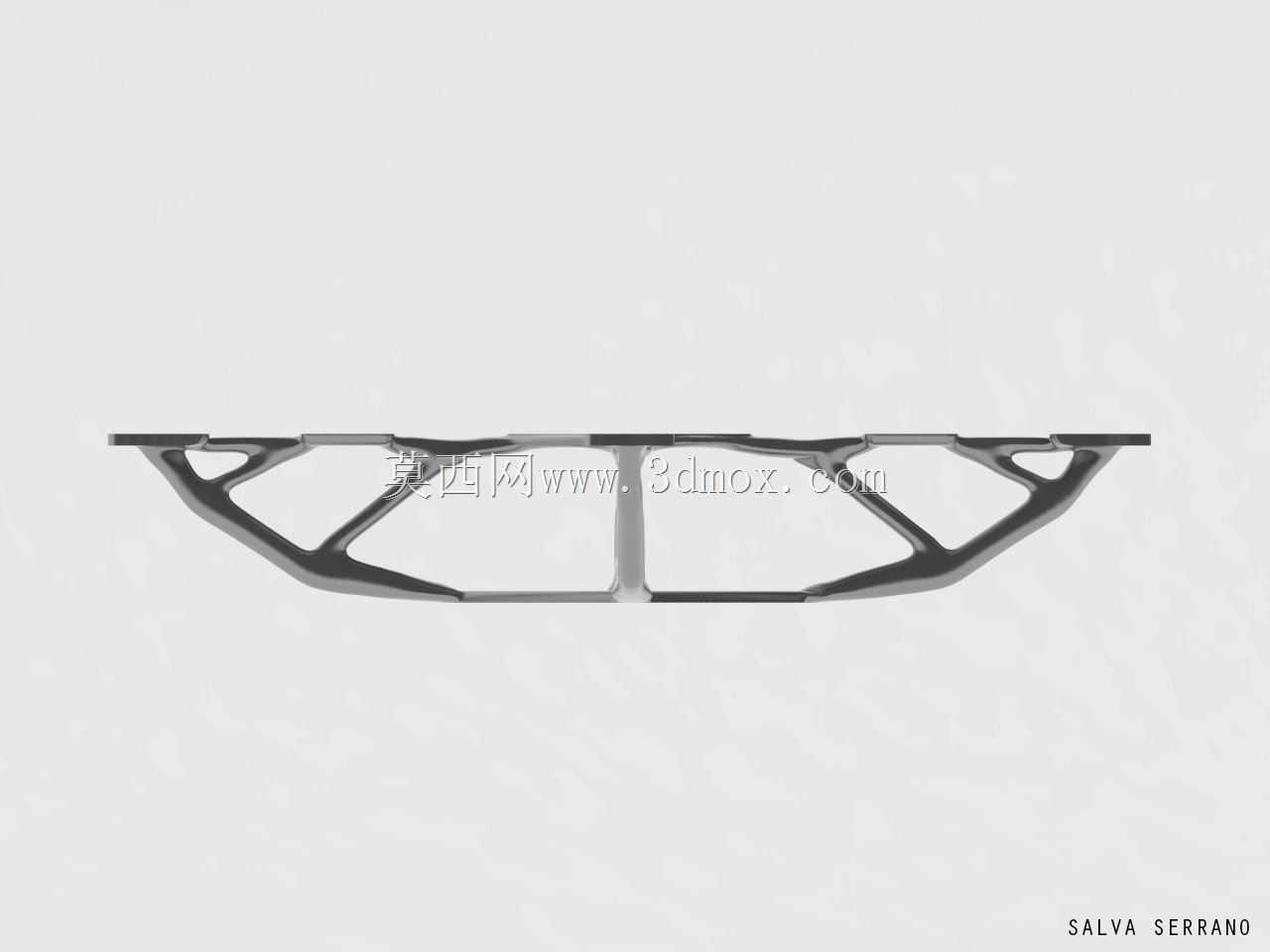

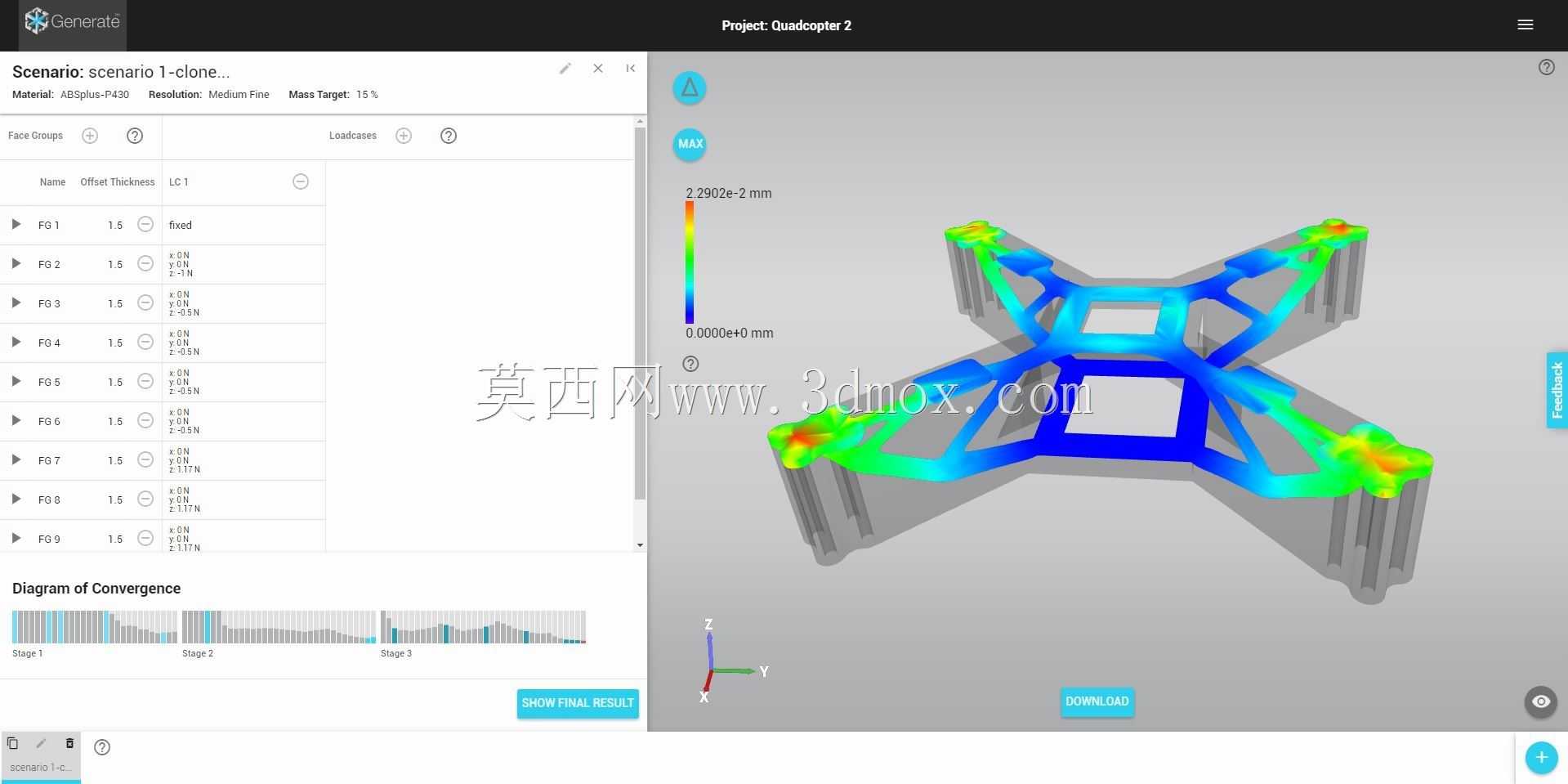

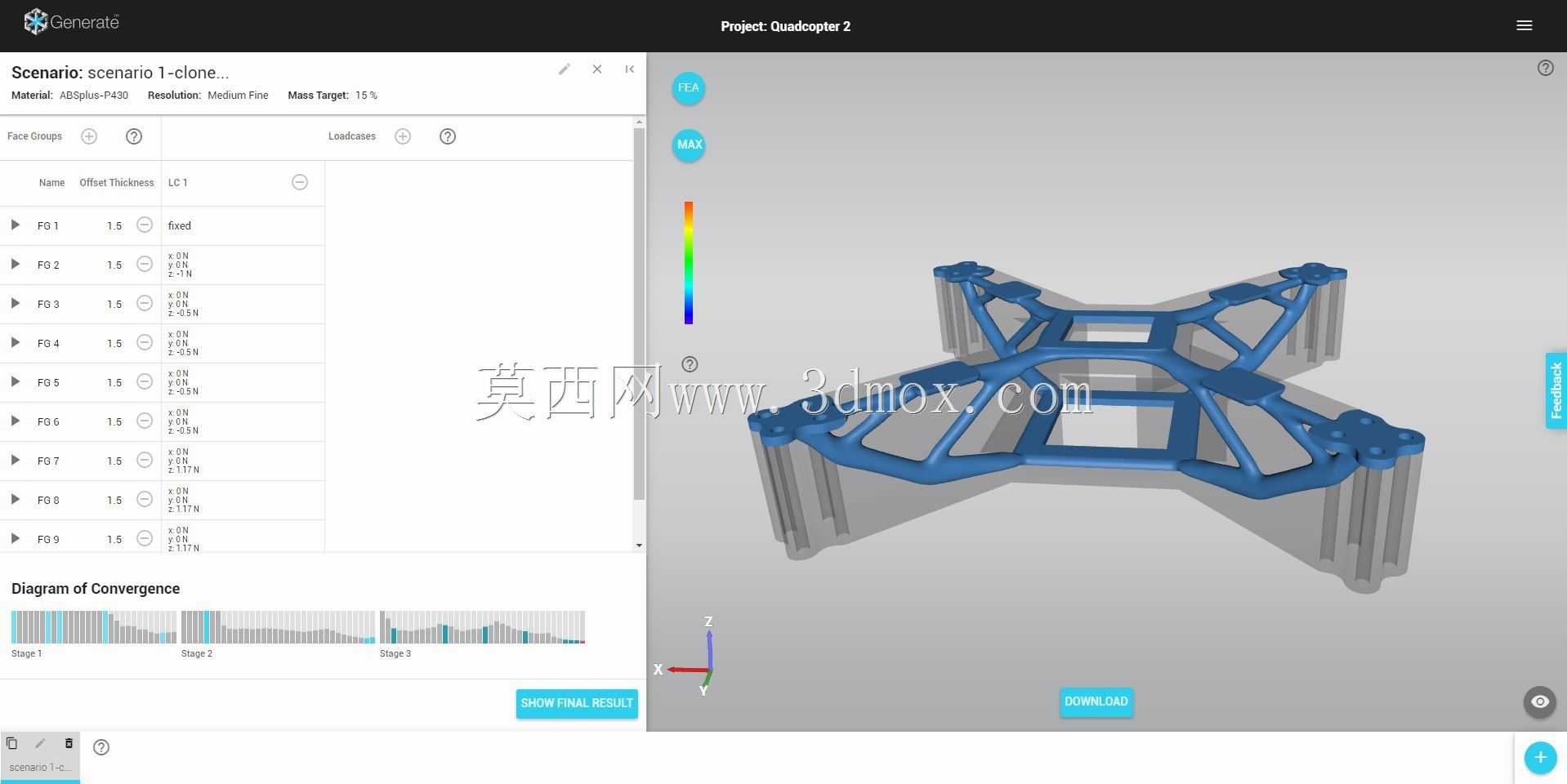

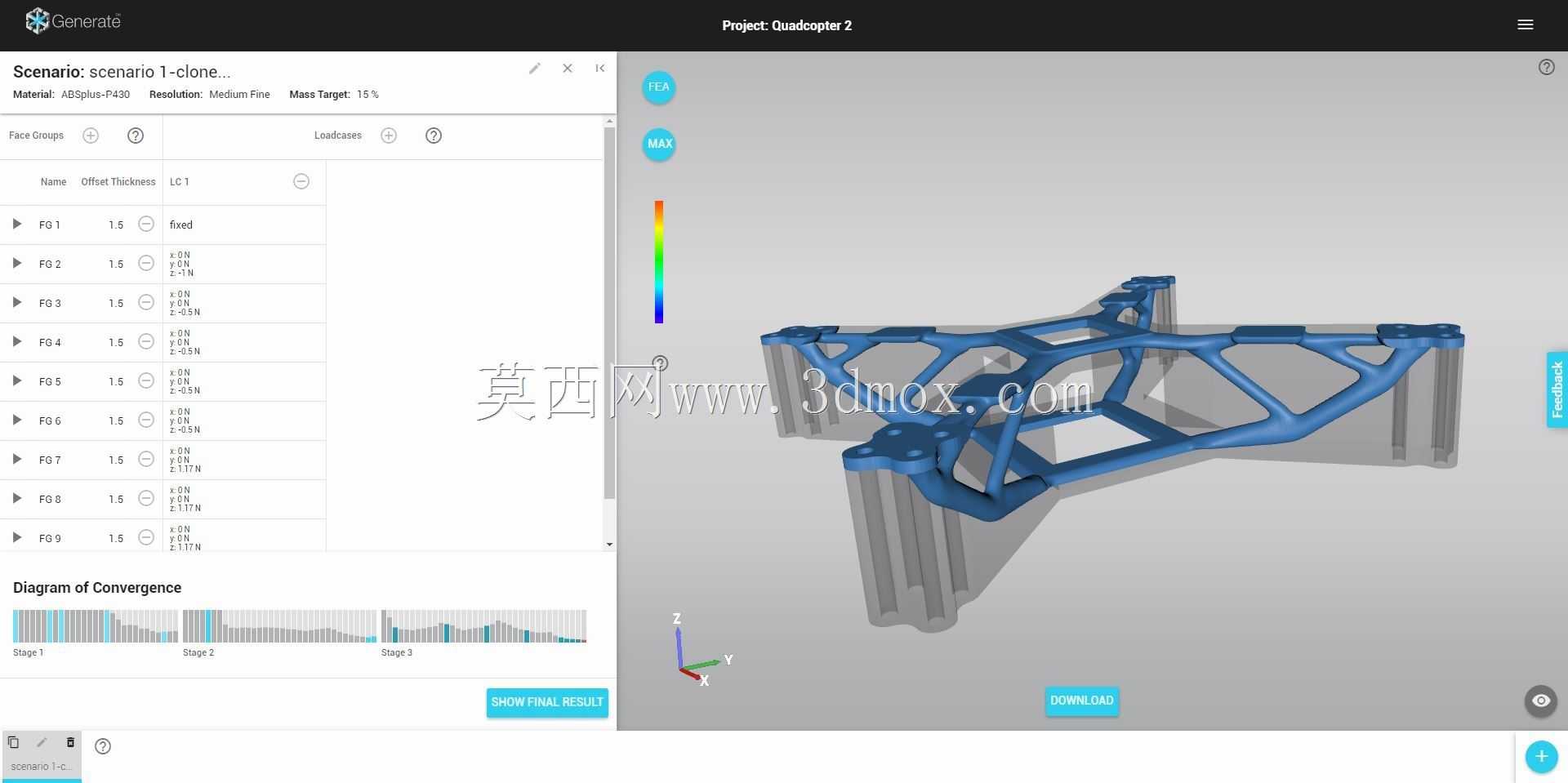

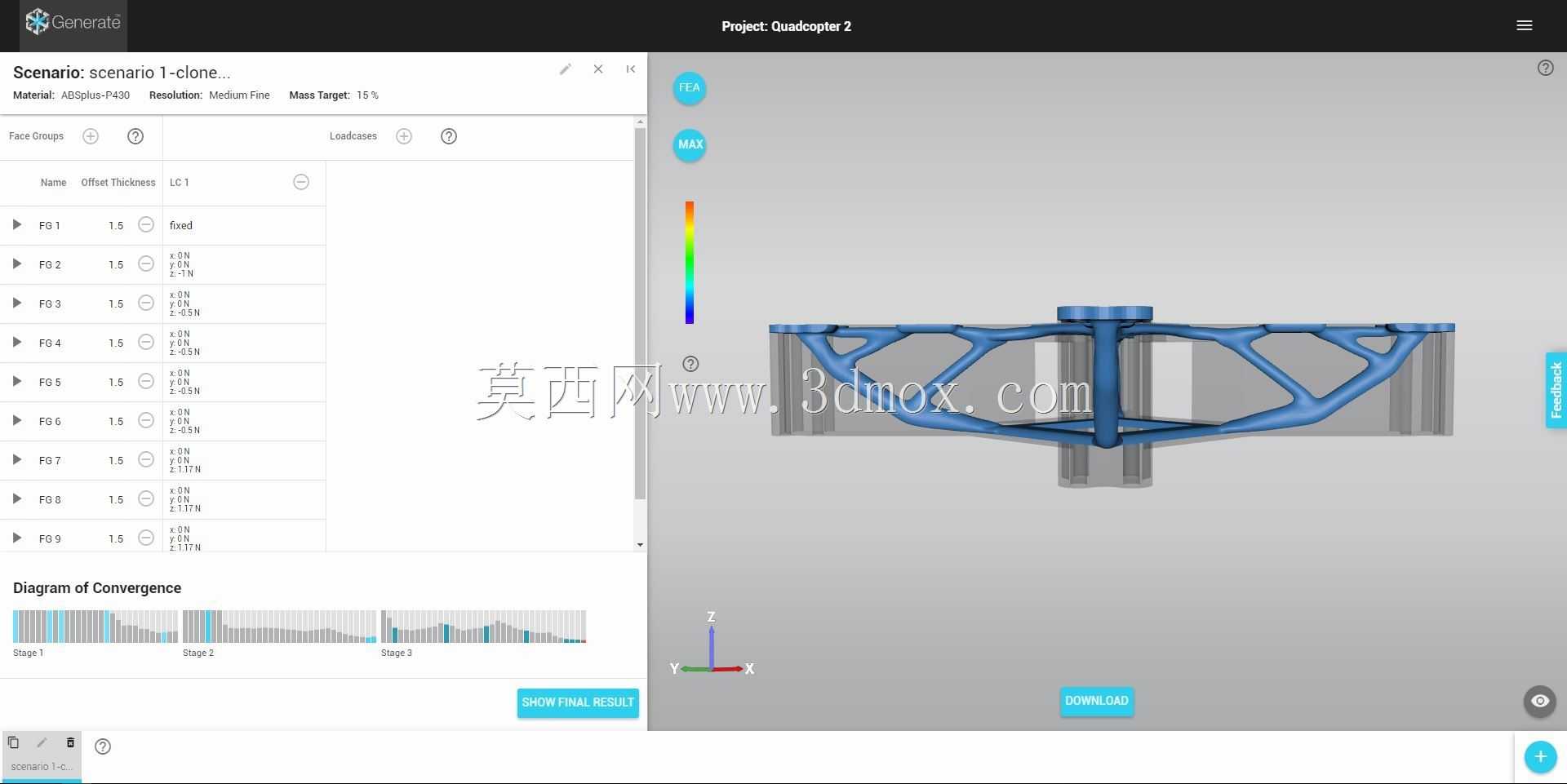

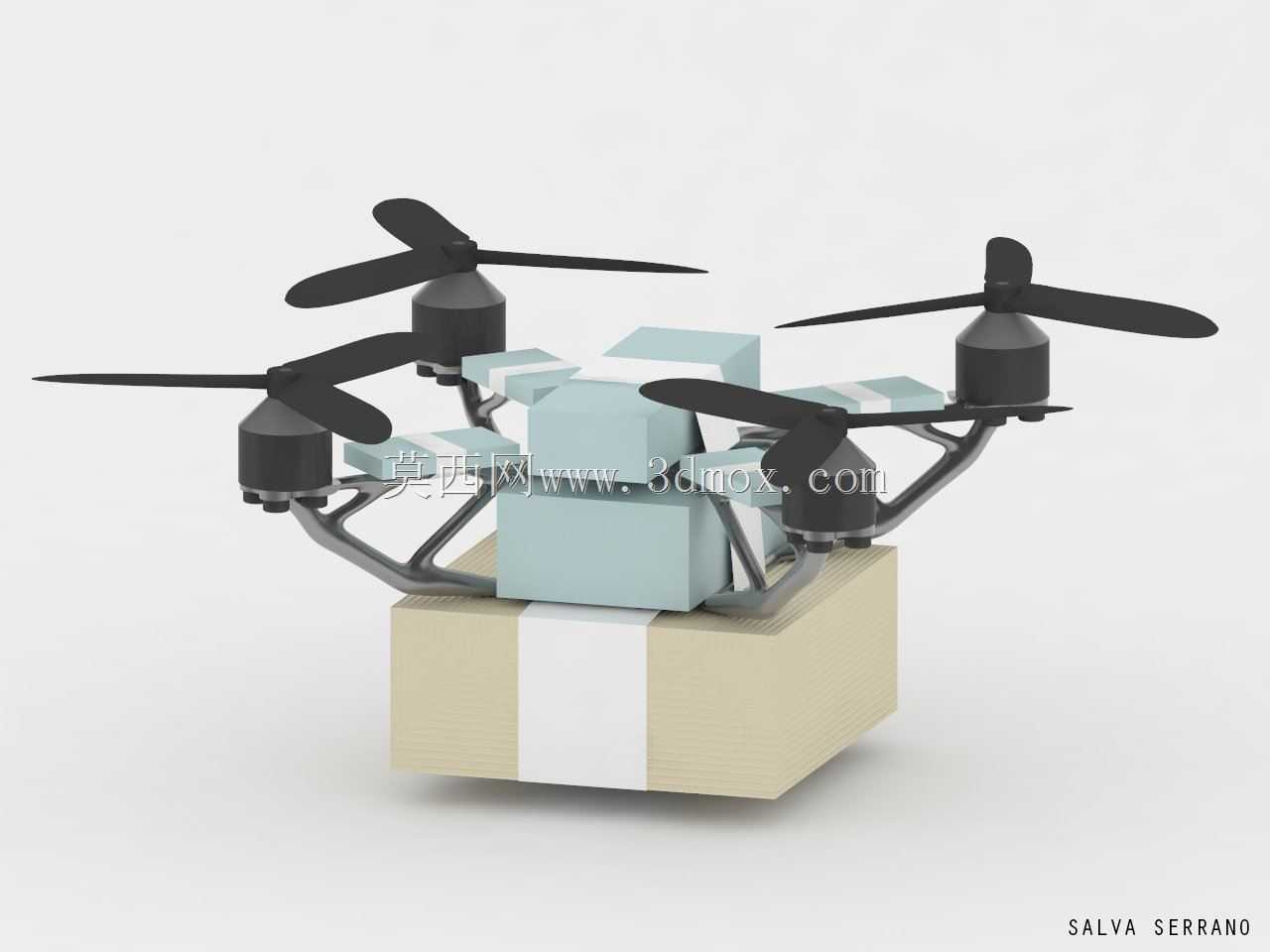

　　结构受力路径经过优化，每个机臂的受力都通过多根斜向加强筋直接传递到中心承载框架，避免应力在臂根位置集中，经过拓扑优化后的筋条走向完全匹配主应力传递方向，没有出现受力死角，在承受极限起飞推力时，臂根位置的最大变形量控制在极小范围内，不会因为机臂形变导致电机安装角度偏移，影响飞行姿态的稳定性。机架整体的镂空设计也能减少飞行过程中的风阻，同时为电子设备提供充足的散热空间，避免长时间飞行时电调、飞控的热量堆积。

　　从安装适配性来看，该机架的轴距尺寸适配250-300mm级别的小型四旋翼飞行器，机臂末端的电机安装面到中心平面的高度差经过精准计算，预留了螺旋桨转动时的足够安全间隙，不会出现桨叶打机身的问题；中心框架的边缘做了圆角过渡处理，既避免了尖锐边角带来的装配划伤风险，也能减少应力集中点，提升结构的抗冲击能力，在发生轻度炸机时，筋条结构可通过小幅形变吸收冲击能量，降低中心电子元件的损坏概率。

　　实际装配过程中，该机架无需额外的辅助定位工装，四个机臂的对称度公差控制在合理范围内，装配后四个电机的中心轴线能保证较好的垂直度，减少飞行前的调试工作量；结构本身的一体化设计也减少了装配零件数量，除电机、电调、电子元件的紧固件外，机架本身无需额外拼接，避免了拼接结构带来的装配间隙与松动风险，长期使用后的结构稳定性更优。
