塔式起重机后方吊坠连接构件设计

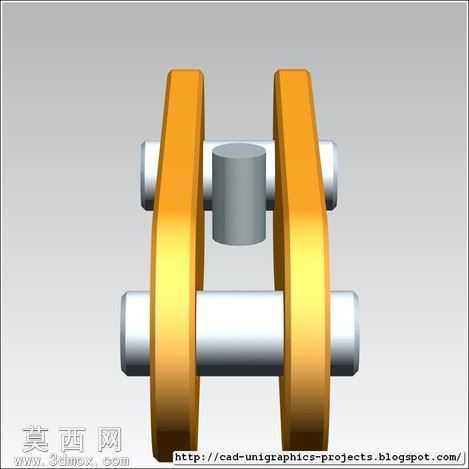

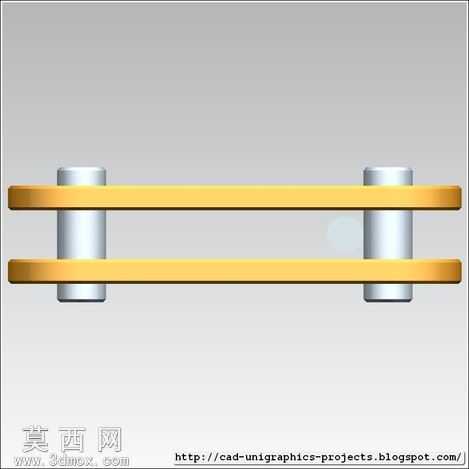

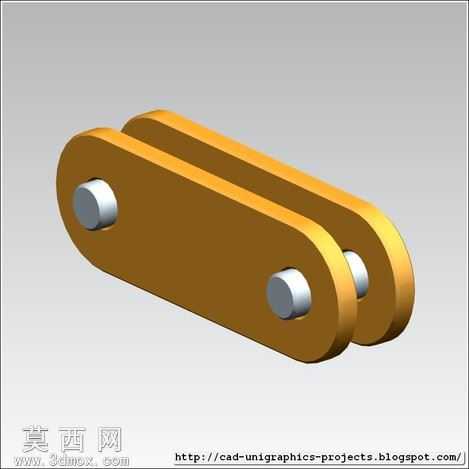

本作品为塔式起重机后方吊坠counterjib连接构件的三维设计成果，建模过程参考公开渠道可获取的塔式起重机实物影像资料完成整体结构搭建，整体装配共包含二十余个细分组成部分，覆盖顶点、连接座、小屋、电缆连接组件、配重块段、起重机机身地基段、机身配重复段、起重机房段、起重机舱段、吊臂基座段、吊臂上臂段、吊臂主臂复段、电机舱后置小屋段、前置电缆段、前电缆连接段、前臂连接段、后电缆配重段、后方吊坠连接段、电车车架段、电车笼段等完整结构模块。建模阶段针对对称结构采用对称约束提升建模效率，草图尺寸保留完整可编辑参数，方便后续根据实际工程需求调整构件尺寸与装配公差。材质渲染环节对金属受力构件采用金属光泽材质模拟合金钢的质感，对销轴类回转部件做亮面金属处理区分结构功能，整体渲染效果清晰展现各部件的装配关系与连接逻辑。设计过程中因公开资料的电缆系统参数有限，电缆相关部分暂做示意性建模，未完成全参数化的电缆细节设计，整体装配逻辑遵循塔式起重机后吊臂与配重段的实际受力连接逻辑，各铰接部位预留合理的装配间隙，还原真实构件的转动连接特性。该连接构件作为塔式起重机后吊臂与配重段的核心传力部件，建模时重点还原了双夹板夹持销轴的典型铰接结构，两侧夹板采用等厚对称设计，上下销轴分别承担不同方向的传力功能，中部预留的安装位可适配配重块的连接需求，整体结构符合起重机械连接部件的常规设计思路，可作为塔式起重机局部结构设计的参考模型，也可用于起重机械结构教学的演示素材，帮助理解后吊臂与配重段的连接传力路径。
