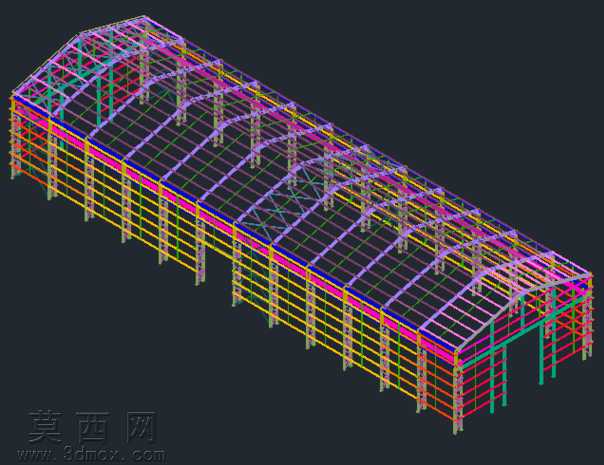

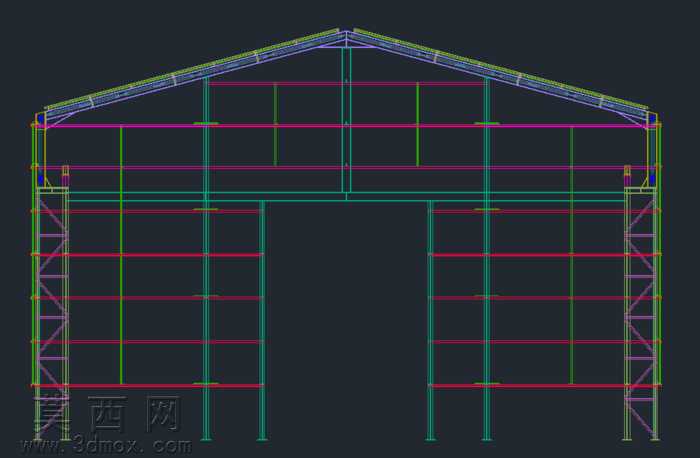

本模型为带30吨桥式吊车的制造车间钢结构三维设计成果,建模过程中严格遵循工业厂房钢结构设计规范,先完成整体轴网定位,确定厂房跨度、柱距、檐口高度及吊车轨顶标高的核心参数,再依次搭建竖向承重钢柱、屋面双坡桁架梁、柱间支撑、屋面水平支撑、吊车梁系统等核心构件。建模时对不同受力构件做了明确的材质区分,竖向承重钢柱采用厚壁焊接H型钢,柱脚设置刚接节点以传递竖向荷载与水平风荷载、吊车制动荷载;柱间交叉支撑采用角钢构件,沿厂房纵向按规范间距布置,用于增强结构纵向刚度,抵抗纵向水平力;屋面桁架采用三角形豪式桁架形式,上弦铺设檩条承载屋面荷载,下弦设置水平系杆保证桁架平面外稳定;吊车梁采用焊接工字形截面,沿柱间牛腿布置,预留吊车轨道安装基准面,同时在吊车梁端部设置制动板与柱连接,传递吊车运行时的横向水平制动力。设计过程中充分考虑桥式吊车的运行空间需求,在厂房中部预留通长的吊车运行通道,保证30吨桥式吊车可沿厂房纵向全程通行,满足制造车间内重型工件的吊装转运需求;所有构件节点均按刚接或铰接的实际受力形式建模,柱与梁连接节点设置加劲肋,柱间支撑与柱的连接节点预留螺栓孔位,还原实际施工的节点构造。模型中不同系统的构件采用差异化颜色渲染,钢柱以绿色标识,屋面桁架以蓝紫色标识,横向系杆与吊车梁以红色标识,支撑构件以紫红色标识,可直观区分各结构系统的布置逻辑,清晰展现钢结构厂房的传力路径:屋面荷载通过檩条传递给屋面桁架,再由桁架传递给两侧钢柱,吊车荷载通过吊车梁传递给钢柱,最终所有荷载通过刚接柱脚传递给基础,水平荷载则通过支撑系统传递分散至整个结构,保证整体结构的稳定性与安全性,可用于钢结构厂房的方案展示、构件算量、施工交底等场景。
