V型六缸内燃动力总成结构设计

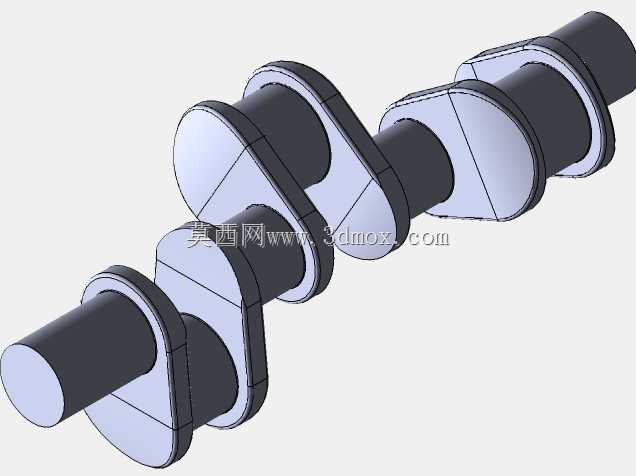

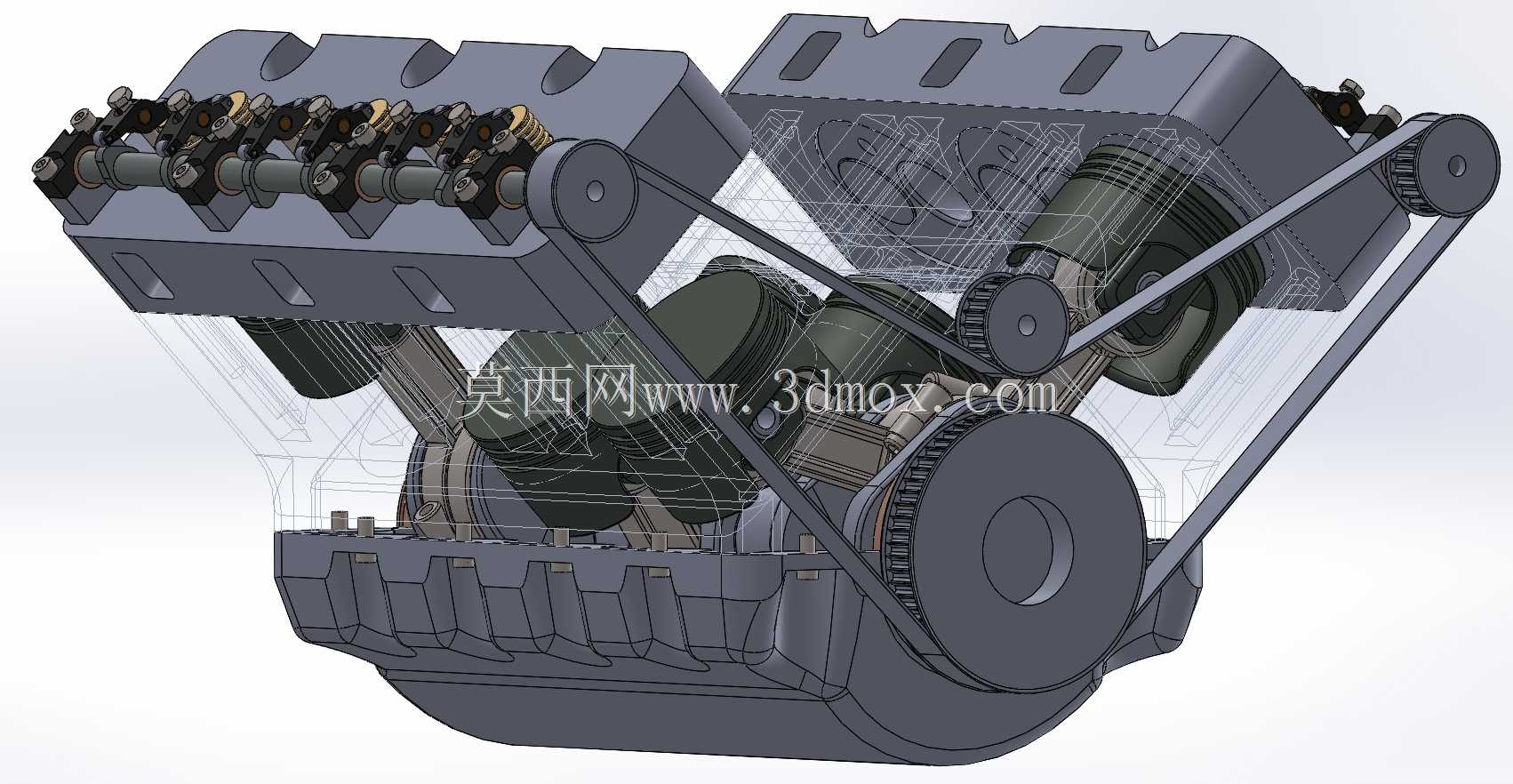

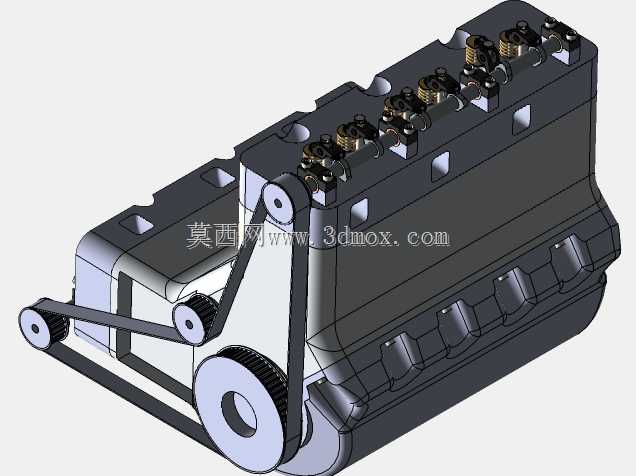

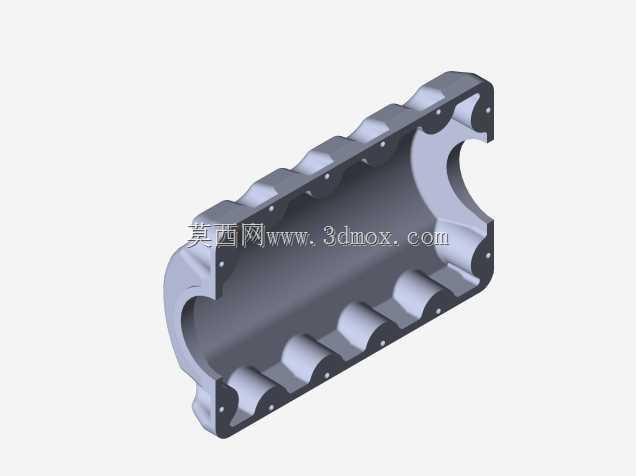

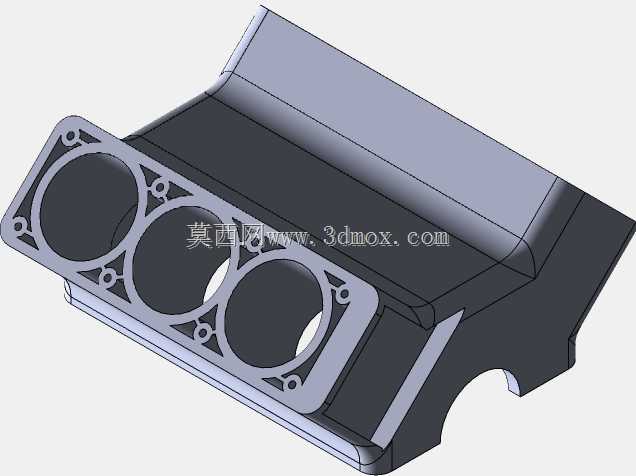

这款V型六缸动力装置是乘用车、轻型商用车及中小型工程机械设备的核心动力输出部件，主要应用于需要平顺动力输出、较高功率密度的动力场景，能够为整车或作业设备提供持续稳定的扭矩与功率输出，兼顾运转平顺性与动力储备能力，适配中高端乘用车、轻型载货车辆以及小型特种作业装备的动力需求。从结构设计来看，该动力装置采用60度夹角的V型缸体布局，这种布局能够有效缩短整机的轴向长度，降低整机整体高度，让动力总成在机舱内的布置更加紧凑，同时V型布局能够平衡两侧缸体的往复惯性力，大幅降低运转过程中的振动幅度，提升整机运转的平顺性，减少额外的减震结构需求。装置核心包含左右两列各三个气缸单元，每个气缸内配套设计有活塞组件、连杆机构，活塞通过往复运动将燃油燃烧的膨胀压力传递给连杆，进而带动曲轴做旋转运动，完成化学能到机械能的转换。配气机构采用顶置凸轮轴设计，通过正时传动结构同步驱动两侧缸盖的凸轮轴，精准控制每个气缸的进排气门开闭时机，配合气门弹簧的复位作用，保证进排气过程的时序精准，提升气缸的充气效率，优化燃烧过程的稳定性。整机的传动系统采用带传动结构实现曲轴与凸轮轴、附属部件的动力同步传递，带传动结构能够缓冲传动过程中的冲击载荷，降低传动噪音，同时具备一定的过载保护能力。在安装边界设计上，缸体下部集成了加强型油底壳结构，既能够储存润滑机油，也作为整机下部的安装承载结构，预留的安装点位能够匹配不同车型的悬置安装需求，整机的外部轮廓充分考虑了机舱布置的避让需求，进排气侧、附属部件安装位都预留了足够的装配与检修空间，能够适配不同配套厂商的外围部件安装要求。设计过程中充分考量了各运动部件的运动干涉问题，对活塞行程、连杆摆动角度、正时传动的张紧行程都做了精准的限位校核，保证各部件在全工况运转过程中不会出现运动碰撞，同时各摩擦副的润滑通路都做了集成化设计，在缸体、缸盖内部预留润滑油道，减少外部管路的布置，提升整机的可靠性。
