农用拖拉机配套双夹臂捆处理搬运装置

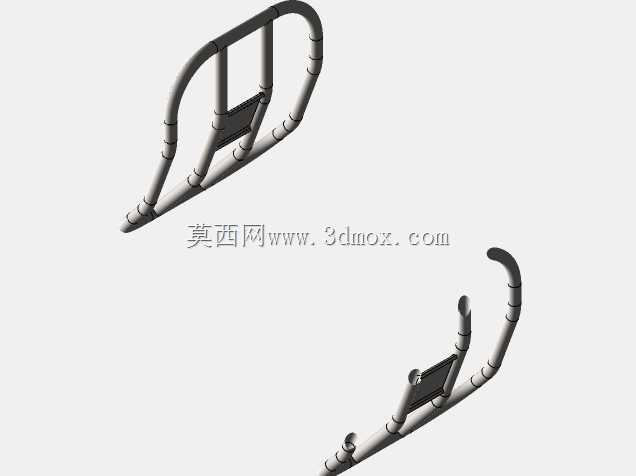

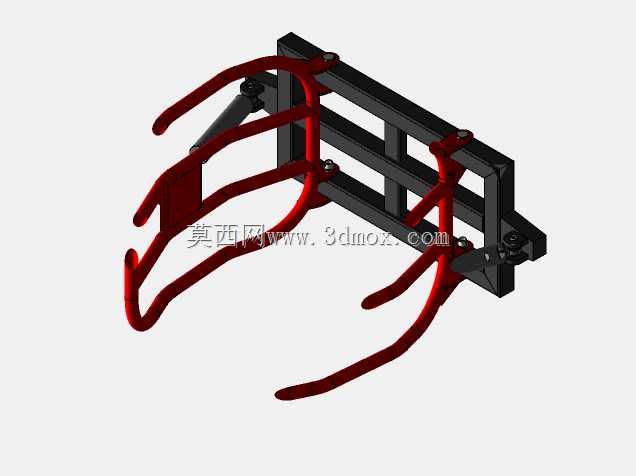

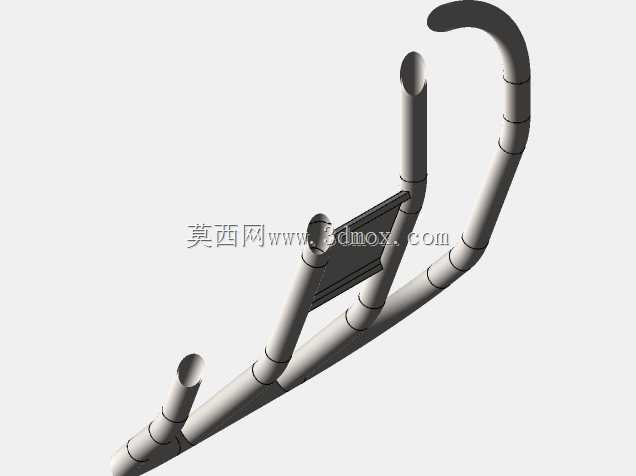

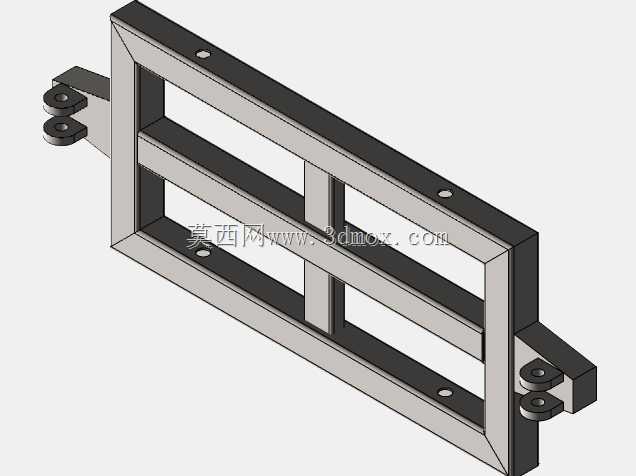

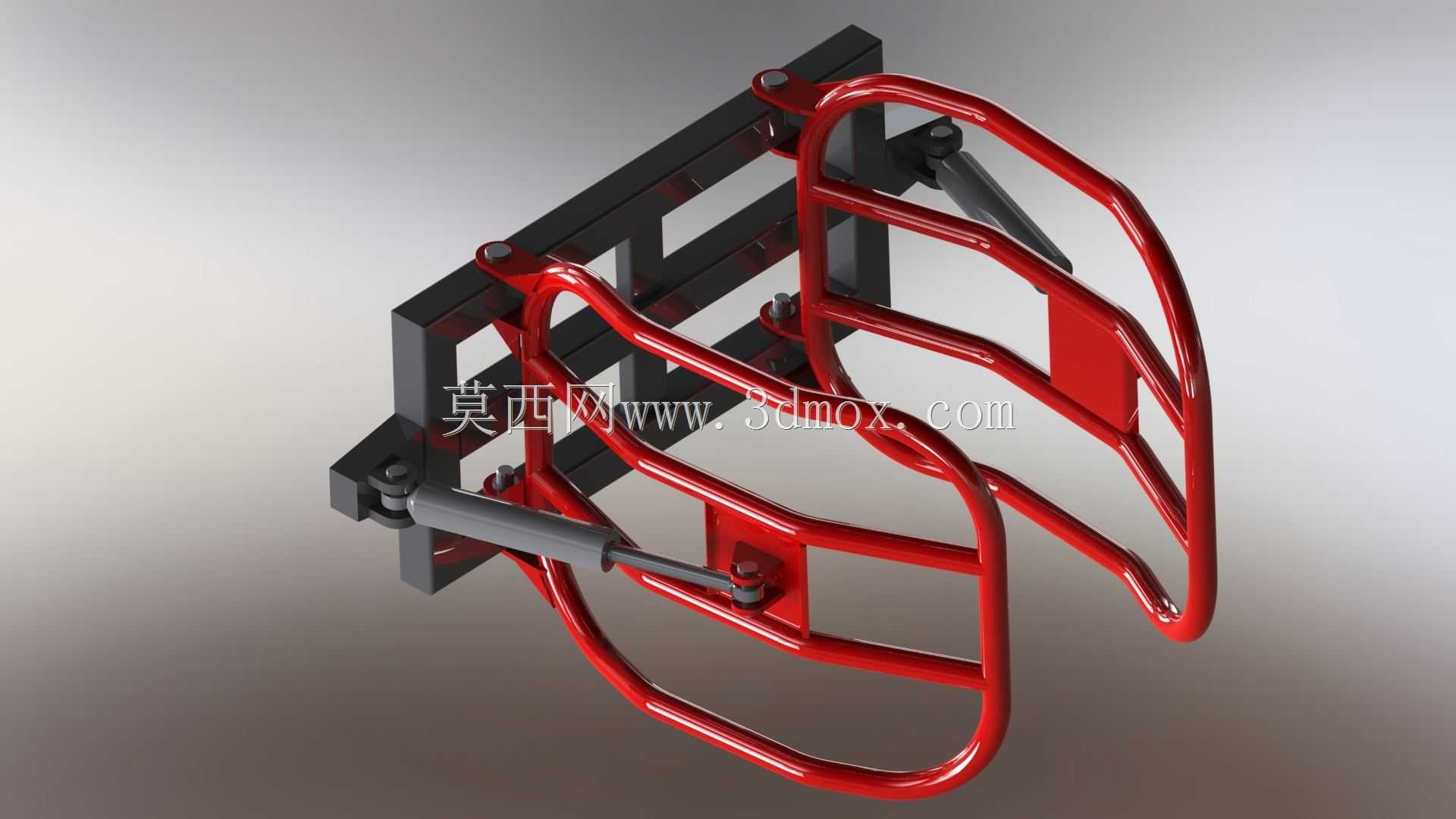

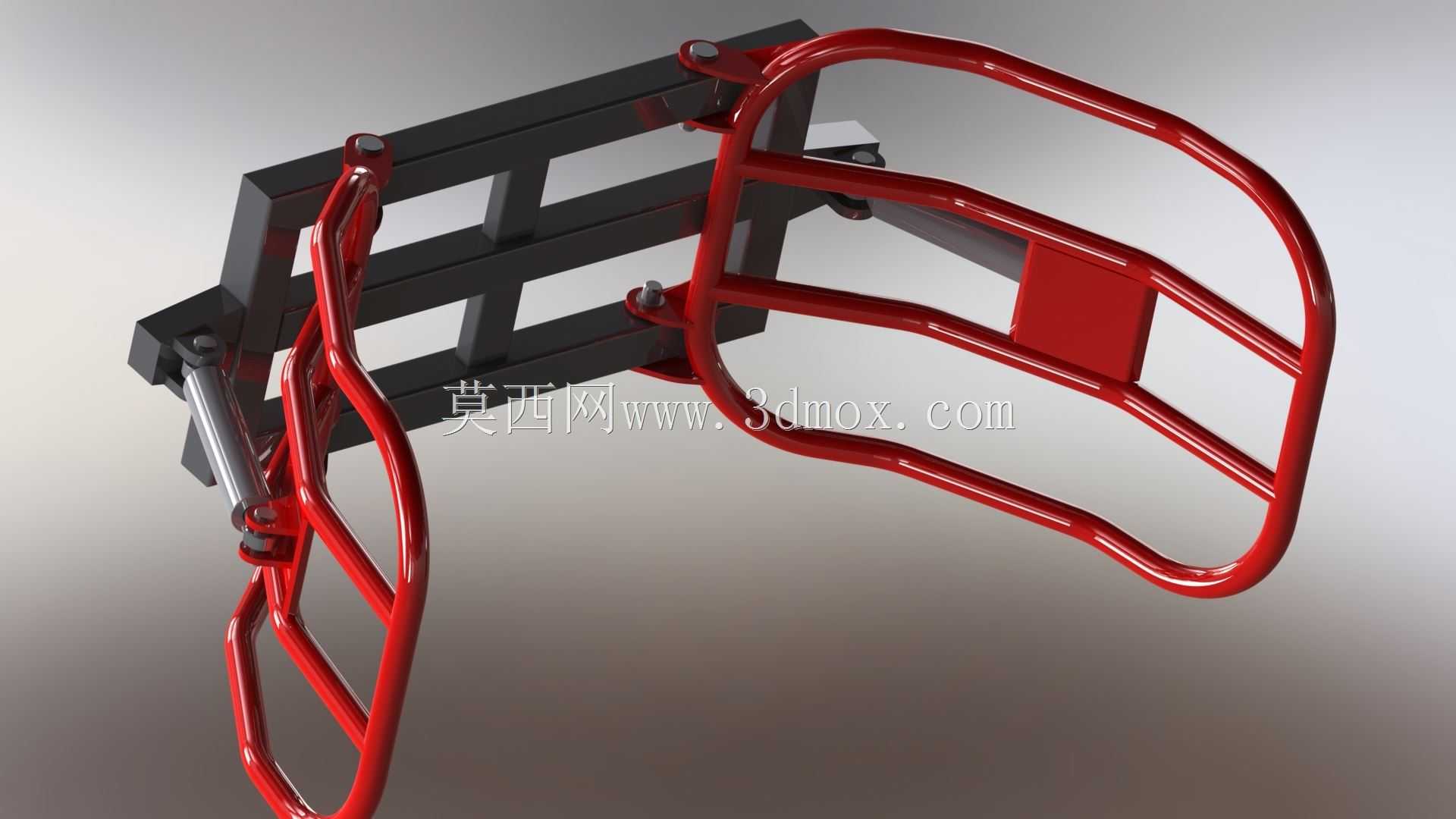

这款捆处理搬运装置是专为农用拖拉机配套设计的前置挂载作业机具，主要面向大田农业生产中的秸秆捆、牧草捆、方包饲料捆等规整捆状物料的短距离转运、堆垛、装卸作业场景，可适配多数马力段农用拖拉机的前置液压输出接口，解决传统人工搬运草捆、秸秆捆效率低、劳动强度大的痛点，尤其适合规模化农牧场、秸秆回收作业队、牧草种植基地的日常物料转运需求，能够在田间、堆场、棚舍等多种非硬化场地完成作业，无需额外配置动力源，依托拖拉机本身的液压系统即可完成全部动作。从功能特性来看，该装置采用双对称弧形夹臂结构，夹臂内侧做了贴合圆捆/方捆外轮廓的弧度设计，闭合后可形成环抱式夹持空间，配合铰接在夹臂与安装机架之间的液压活塞部件，可根据捆状物料的实际尺寸灵活调整夹持开度，夹持力度可通过拖拉机液压输出阀进行调节，既能够保证夹持直径在常规范围内的草捆、秸秆捆时不出现松脱滑落，也能避免夹持力过大造成捆包变形、物料散落。装置的安装机架采用矩形方管焊接成型的框架结构，预留有标准的拖拉机前置挂载连接点位，安装时可直接与拖拉机前端的挂载支架对接，无需对拖拉机原有结构进行打孔、焊接等改装，安装边界适配主流农用拖拉机的前端挂载尺寸，不会遮挡拖拉机的作业视线，也不会干扰拖拉机前轮的转向行程。在设计思路上，该装置优先考虑农用作业的耐用性与实用性，夹臂部分采用圆管弯折成型后做表面强化处理，可承受田间作业时的磕碰、摩擦，铰接转动部位均配置耐磨衬套，可适应多粉尘、多秸秆碎屑的作业环境，降低日常维护频次；整体结构做了受力优化，夹臂的受力点直接传导至主安装框架，液压部件的布置避开了物料夹持区域，避免作业过程中物料剐蹭液压管路造成损坏。作业时驾驶员在拖拉机驾驶室内即可通过液压操控手柄完成夹臂的张开、闭合、抬升动作，单人即可完成全部捆料搬运流程，相比人工作业可大幅提升捆状物料的转运效率，降低农忙时节的人力投入成本。
