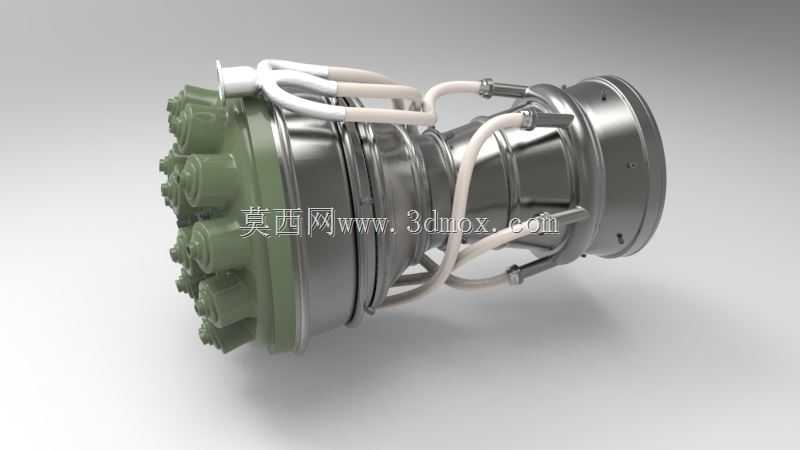

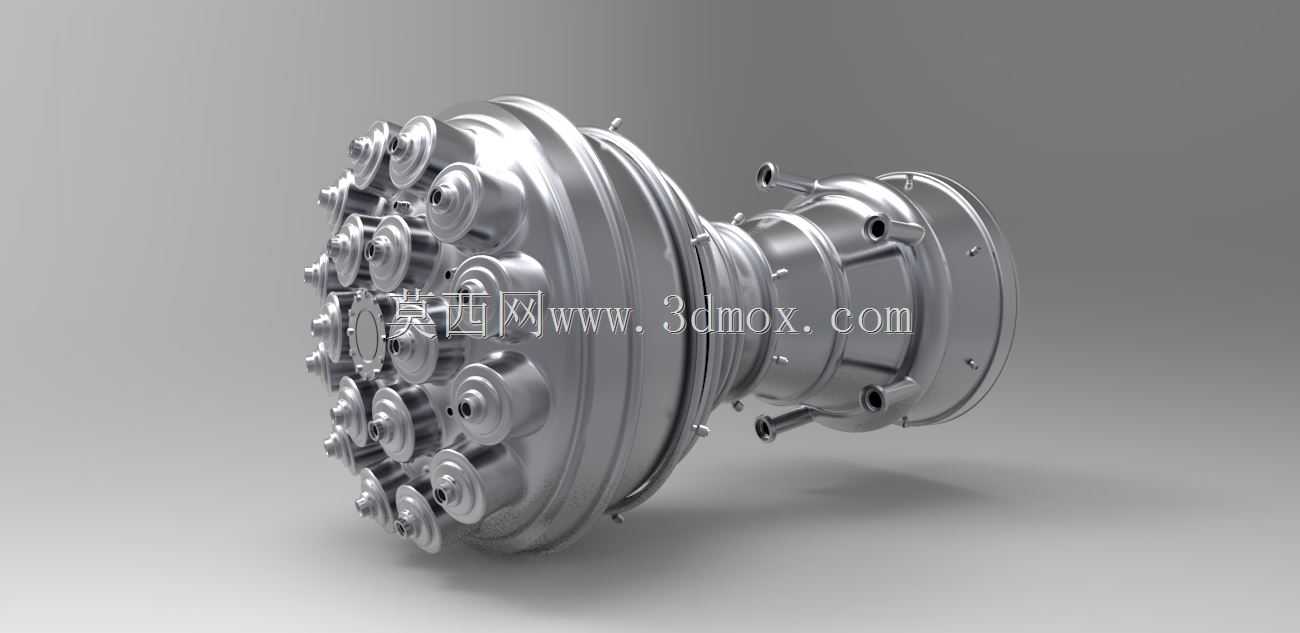

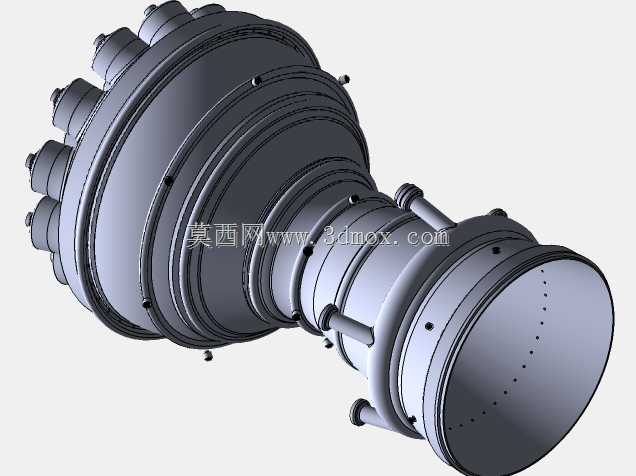

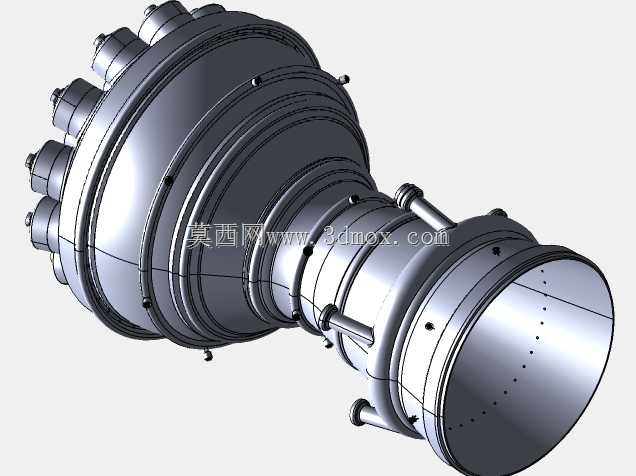

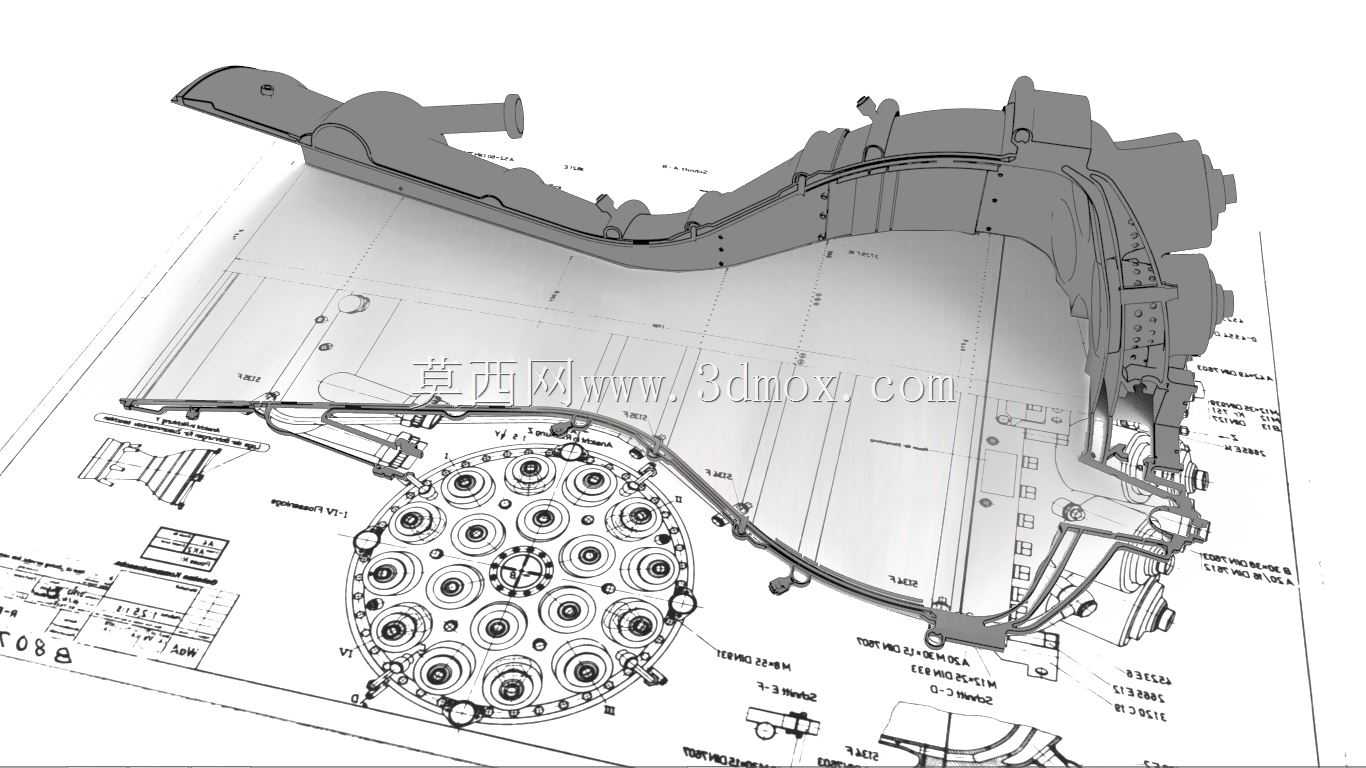

V2火箭燃烧室及喷嘴结构三维设计

该三维设计还原了早期弹道火箭核心动力段的燃烧室与喷嘴集成结构，是液体火箭动力系统的核心组成单元，主要应用于航天动力原理研究、早期兵器装备结构教学、火箭动力系统逆向推演等场景，能够为液体火箭推力室的结构演化研究提供直观的三维参照，也可作为航空航天类专业讲解早期火箭动力原理的具象化教具。从实际用途来看，该结构承担火箭推进剂燃烧、热能向动能转化的核心功能，燃烧室为推进剂提供稳定的密闭燃烧空间，让燃料与氧化剂在腔体内充分混合燃烧产生高温高压燃气，喷嘴则通过特殊的型面设计将高温高压燃气加速喷出，将燃烧产生的热能转化为高速射流的动能，为火箭飞行提供所需的反作用推力。在功能特性设计上，该结构充分考虑了高温工况下的结构强度与热防护需求，燃烧室壁面设计有多层冷却流道结构，能够通过推进剂的提前流动带走壁面多余热量，避免高温燃气烧蚀结构壁面；喷嘴采用拉瓦尔喷管的型面设计，收敛段逐步压缩燃气提升流速，喉部达到音速后通过扩张段进一步将燃气加速至超音速，最大化推力转化效率；头部的喷注盘采用多喷嘴阵列布局，能够让燃料与氧化剂以特定角度喷入燃烧室，实现两组推进剂的充分雾化混合，保证燃烧效率的同时避免局部富燃或富氧导致的壁面烧蚀。设计思路上，该结构完全遵循早期液体火箭推力室的工程设计逻辑，优先保证燃烧稳定性与推力输出效率，其次兼顾结构的可加工性与装配便利性，喷注盘采用独立模块化设计，可单独拆卸进行喷孔调试与维护，燃烧室与喷嘴段采用法兰连接结构，保证连接强度的同时实现各段的独立加工与检测，外部布设的管路分别承担推进剂输送、冷却介质导流、点火信号传输的功能，管路走向完全避让高温热影响区，避免管路内介质受高温影响出现性能波动。从外形尺寸与安装边界来看，该推力室整体采用流线型外部轮廓，适配火箭箭体的圆柱形安装舱段，最大外径与箭体舱段内径保持合理装配间隙，轴向长度匹配动力舱的安装空间，连接法兰的螺栓孔位完全对应箭体承力结构的安装点位，外部管路的接头位置预留了足够的安装操作空间，喷口端面与箭体尾部端面齐平，避免高速射流对箭体尾部结构造成烧蚀，整体安装边界完全适配早期火箭的箭体布局，无需额外调整舱段结构即可完成装配。
