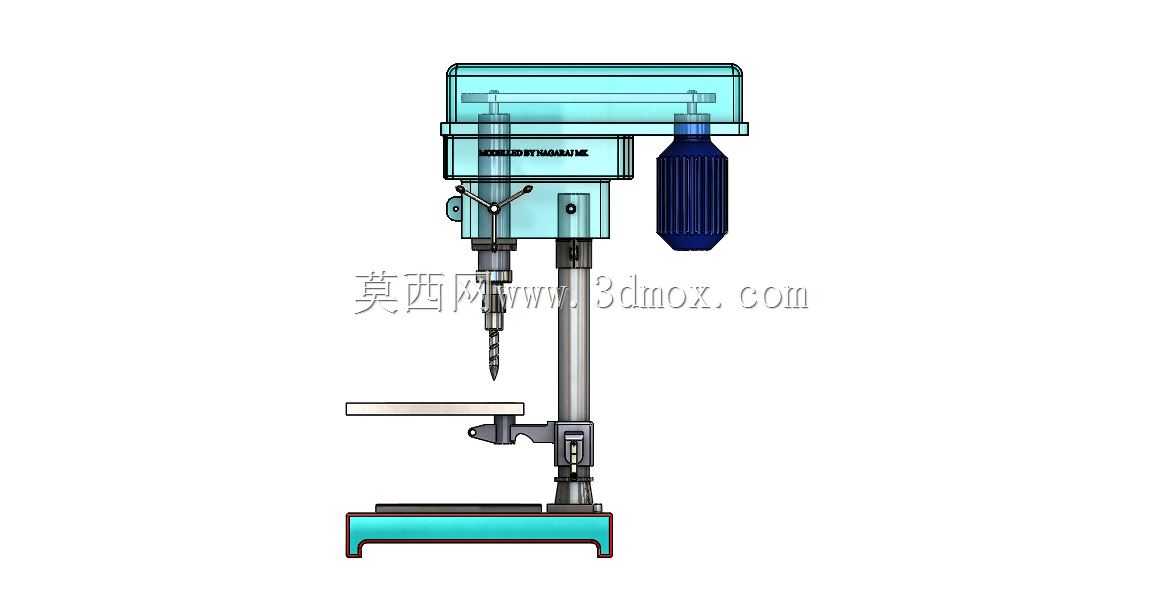

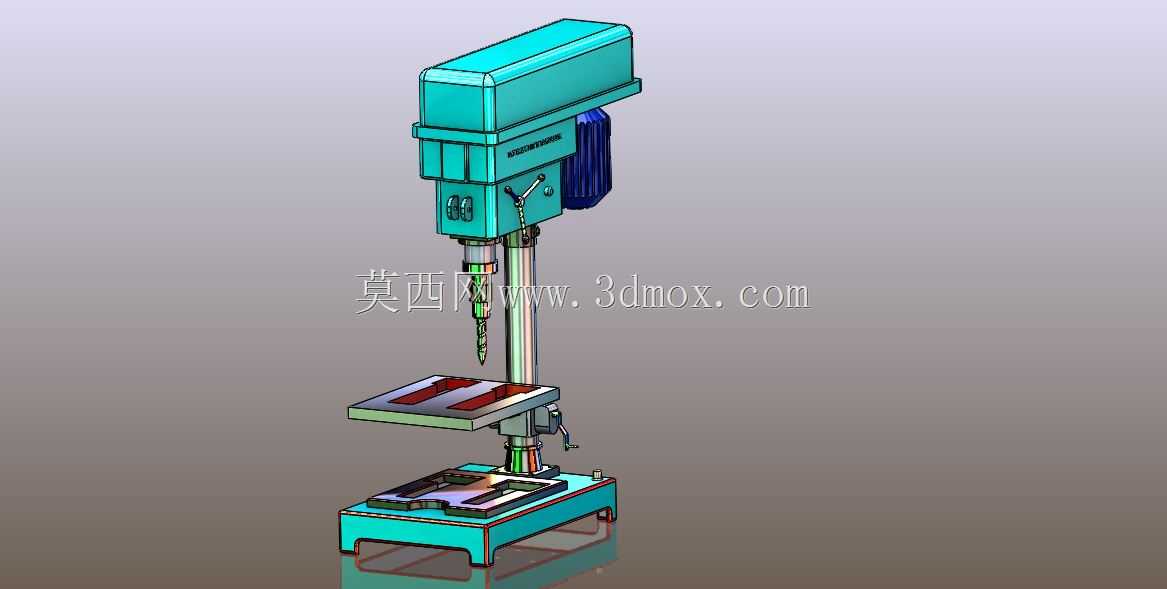

立式台钻结构设计三维数字样机

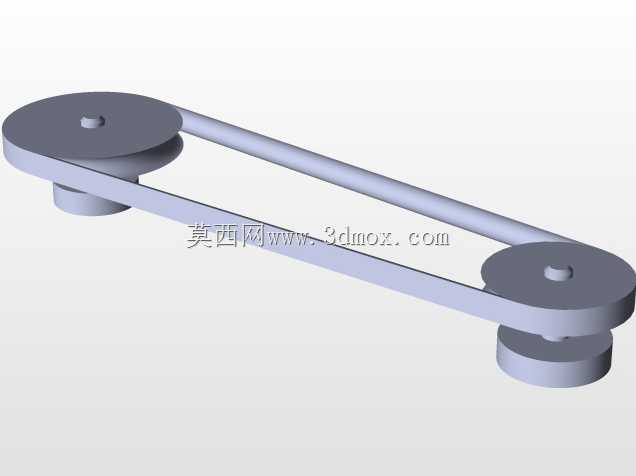

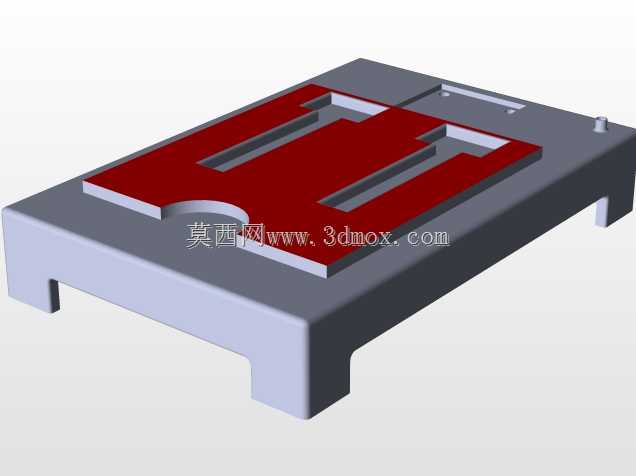

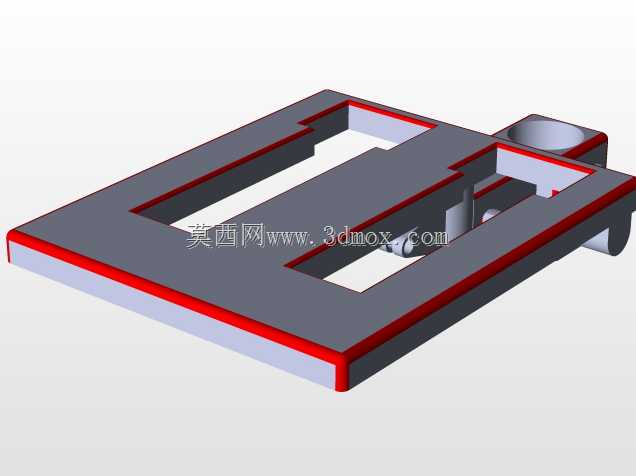

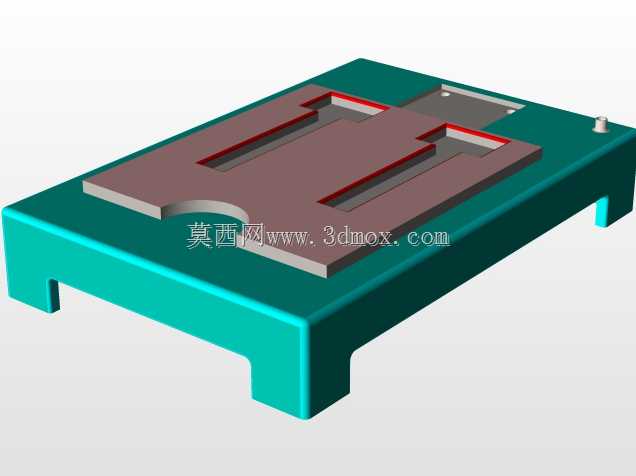

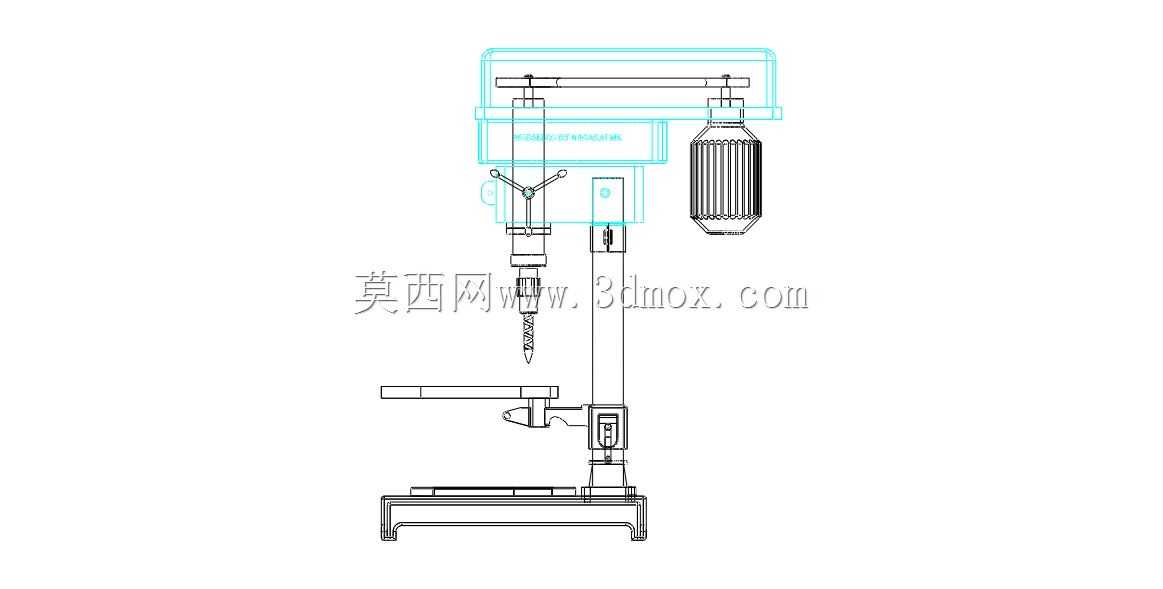

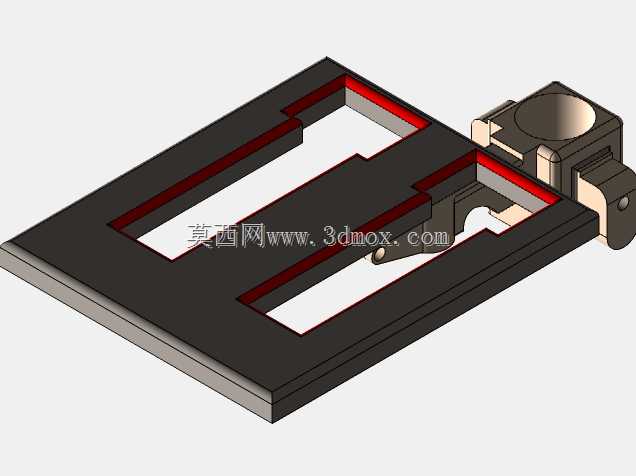

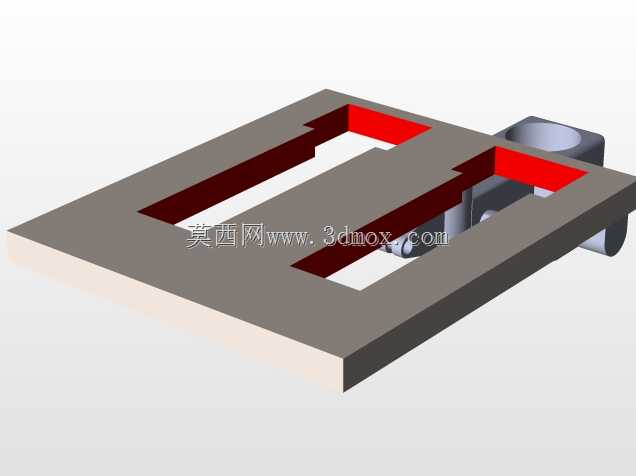

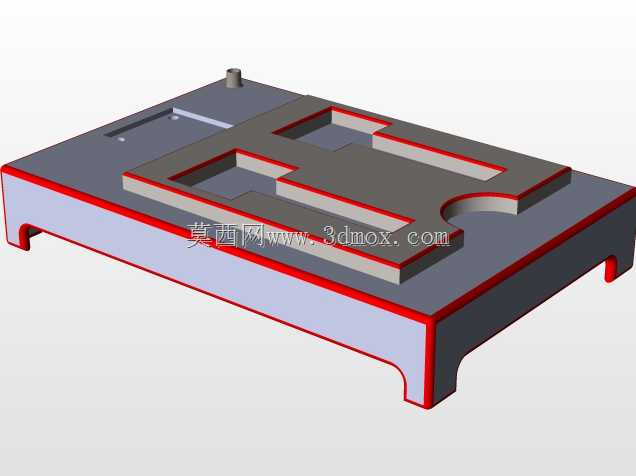

这款立式台钻的三维数字样机，完整还原了通用台式钻床的整机结构与装配逻辑，可直接用于机械加工场景的工艺布局模拟、设备操作教学演示以及结构优化参考。在实际生产场景中，这类台钻是小型机加车间、五金维修工位、教学实训基地的核心孔加工设备，能够完成黑色金属、有色金属及非金属工件的钻孔、扩孔、铰孔、攻丝等多类孔加工工序，适配小批量零件加工、设备维修配孔、教学实操训练等多元场景，相比大型摇臂钻床占地面积更小、操作门槛更低，适合固定工位的中小型零件孔位加工需求。从功能特性来看，该模型完整复现了台钻的核心功能模块：顶部的主轴传动箱内置变速传动结构，可根据加工材质与孔径需求调整主轴转速；垂直布置的立柱作为整机支撑基准，连接顶部机头与底部底座，同时为工作台升降提供精准导向；可上下调整位置的方形工作台带有T型槽结构，能够通过压板螺栓快速装夹不同外形的待加工工件，工作台可沿立柱升降调整加工行程，适配不同高度的工件加工需求；底座作为整机承重基础，带有安装固定孔位，可通过膨胀螺栓固定在车间地面或专用工作台面上，保障加工过程的设备稳定性；主轴进给手柄可手动控制主轴的上下进给行程，操作时可根据钻孔深度需求精准控制进给量，避免过钻或进给不足的问题。在设计思路上，该模型遵循实际台钻的生产装配逻辑，所有零件按照实际装配关系完成约束配合，重复上传的零件对应实际装配中多处复用的标准件与通用结构件，能够让使用者清晰查看每个部件的装配位置与连接关系，完全按照真实设备的全参数建模逻辑搭建，可直接用于虚拟装配验证、运动干涉检查，也可作为相关设备改良设计的基础原型。从安装边界与尺寸逻辑来看，该台钻属于小型台式加工设备，整体占地尺寸适配常规车间工位布局，底座安装孔位间距符合通用台钻的安装规范，工作台最大升降行程覆盖常规中小型零件的加工高度范围，主轴中心到立柱表面的距离决定了设备可加工工件的最大宽度，能够满足绝大多数小型零件的孔加工工位需求，机头部分的外轮廓尺寸预留了电机安装与传动结构的布置空间，完全符合实际设备的外形尺寸逻辑，可直接用于车间工位布局的三维模拟，提前规划设备摆放位置与操作空间预留。
