数控车床用液压自动定心卡盘结构

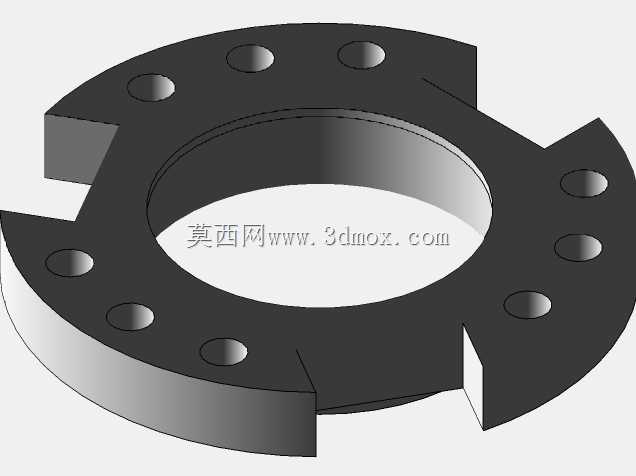

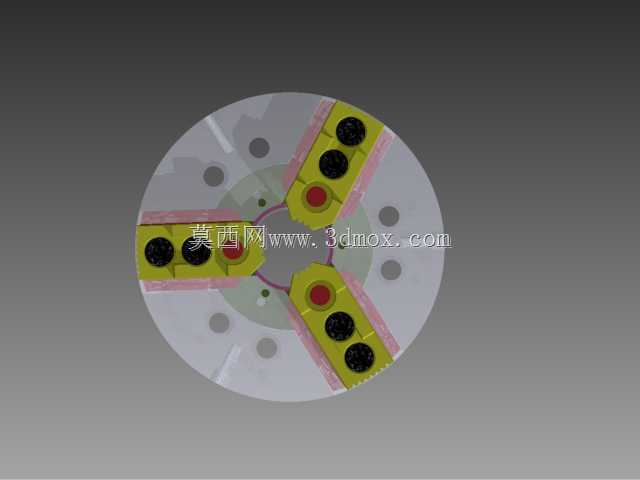

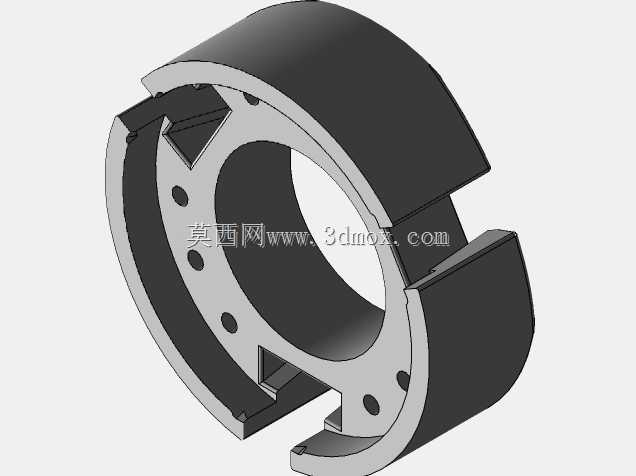

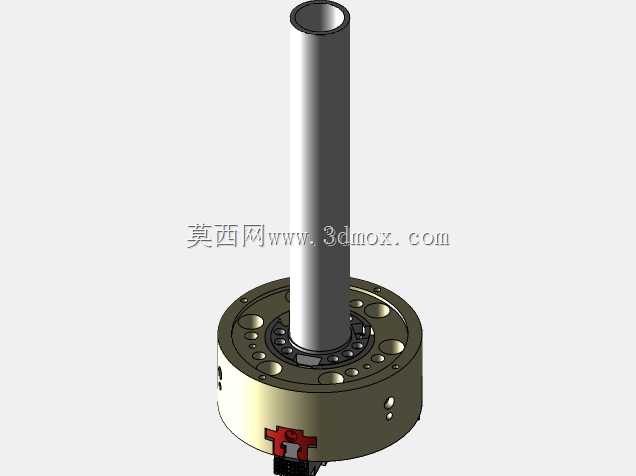

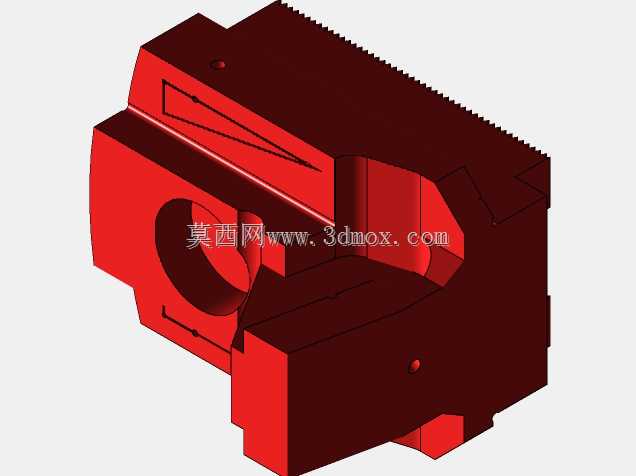

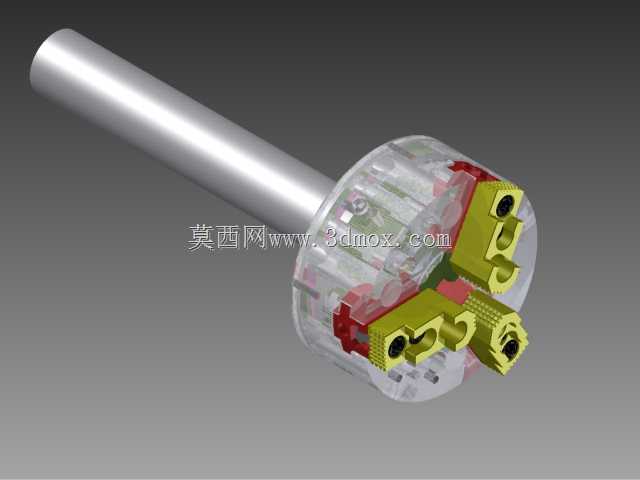

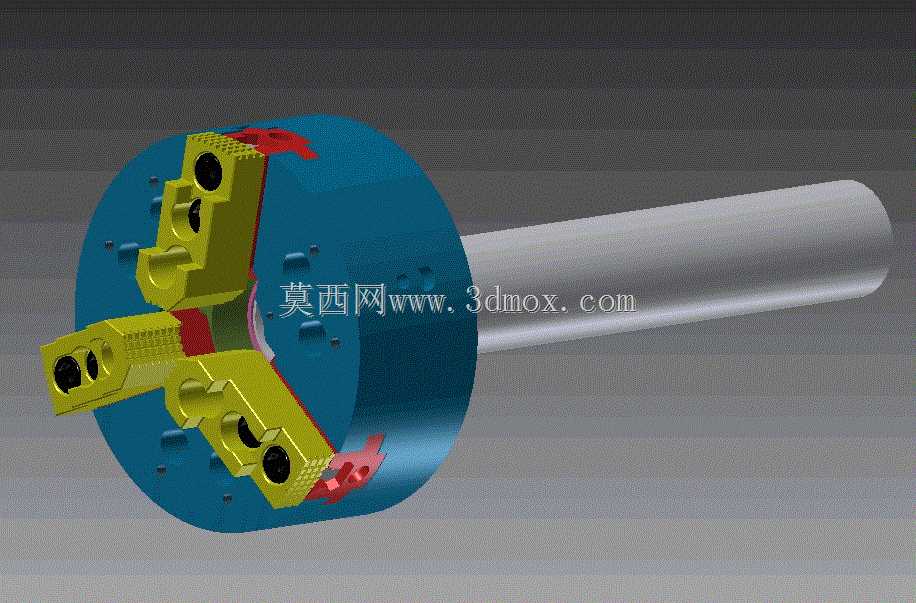

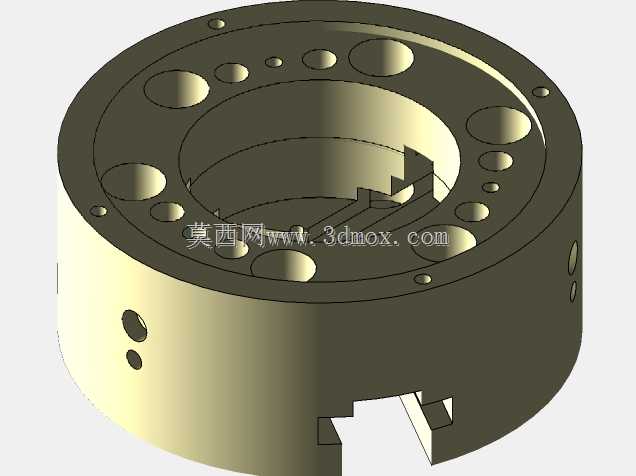

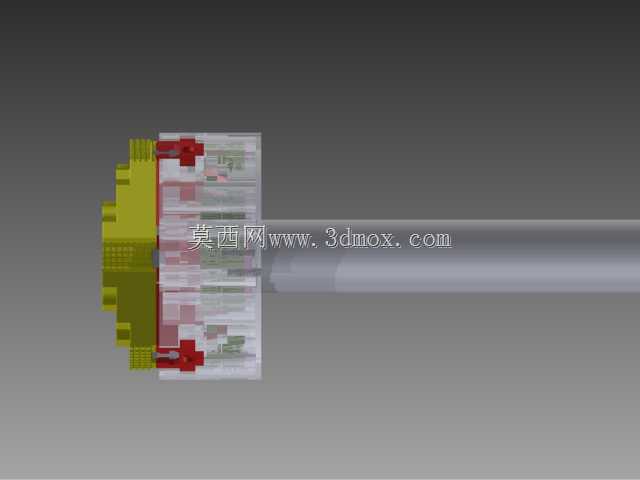

该结构为数控车床配套的液压驱动自动锁定卡盘，主要应用于回转类零件的车削加工场景，是数控车床主轴端核心的工件装夹执行部件，适配tc600系列数控车床的主轴安装接口，承担加工过程中工件的夹持固定、扭矩传递功能，可在高速回转、断续切削的工况下保持稳定的夹持力，避免工件出现松动、偏移问题，保障车削加工的尺寸精度与形位公差达标。从功能特性来看，该卡盘采用三爪同步驱动结构，依靠液压动力实现卡爪的同步开合与锁紧，相比手动卡盘可大幅降低装夹辅助时间，提升批量零件加工的装夹一致性，同时液压驱动的夹持力可根据工件材质、切削参数进行线性调整，既可以夹持薄壁类零件避免装夹变形，也可在重切削工况下提供足够的夹持扭矩，满足粗加工、半精加工、精加工全工序的装夹需求。自动锁定结构可在液压系统压力波动或临时失压时保持夹持状态，避免工件飞出的安全隐患，提升设备运行的安全冗余。从设计思路来看，该卡盘采用盘体与主轴接杆一体化的结构设计，盘体内部集成液压流道与爪座驱动滑块，三个卡爪沿盘体周向120度均匀分布，卡爪上设计有可更换的硬爪/软爪安装接口，可根据加工工件的直径范围、夹持面形态更换适配的爪头，拓展卡盘的装夹适配范围；盘体边缘的红色结构为卡爪行程限位与位置检测触发块，可配合机床的检测元件实现卡爪开合位置的信号反馈，接入机床的安全联锁逻辑，未完成锁紧动作时主轴无法启动回转。从安装边界来看，该卡盘的主轴接杆采用标准的车床主轴锥孔配合法兰连接结构，安装时需保证接杆与主轴轴线的同轴度误差控制在0.005mm以内，盘体的最大回转直径适配tc600车床的最大加工回转范围，卡爪的行程范围覆盖常规轴类、盘类零件的夹持直径区间，整体轴向安装尺寸不超出车床主轴端的安全防护间隙，不会与车床的刀架、尾座等部件产生运动干涉；液压油接口布置在盘体后端的接杆位置，采用旋转接头接入机床液压系统，可在主轴高速回转时保持稳定的液压油供给，不会出现管路缠绕问题。
