车床配套外圆磨削附加磨头装置

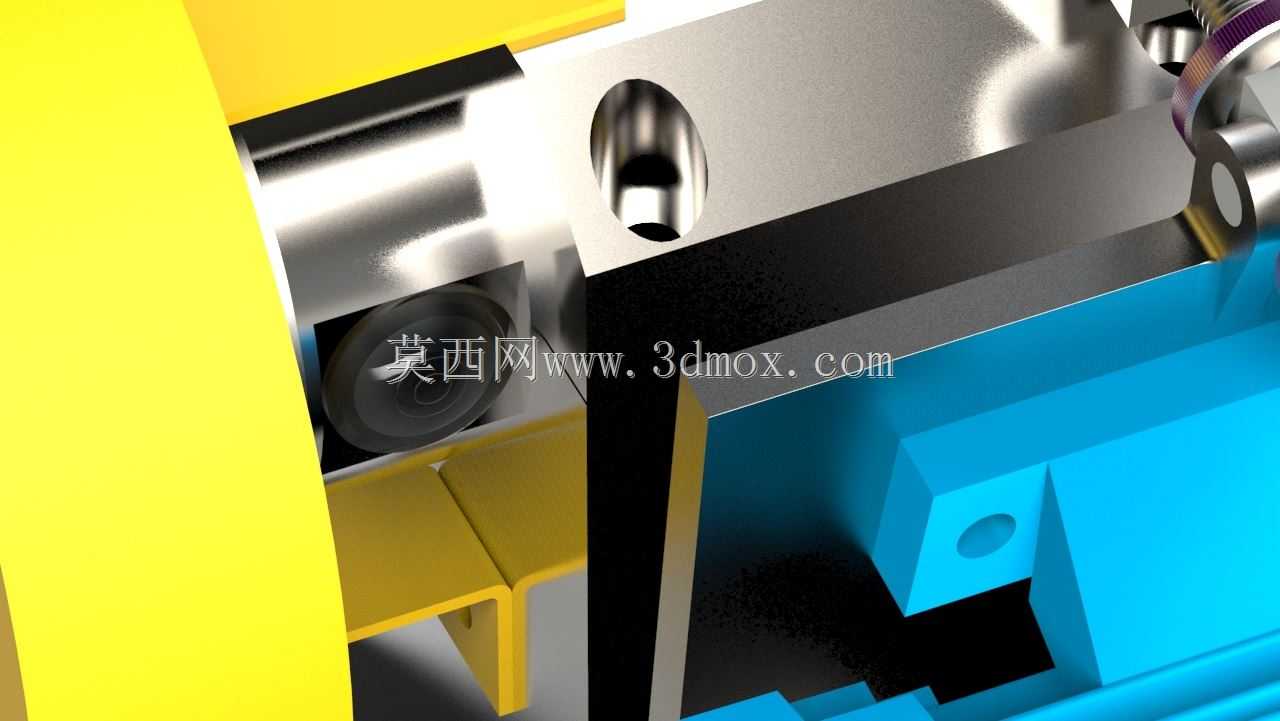

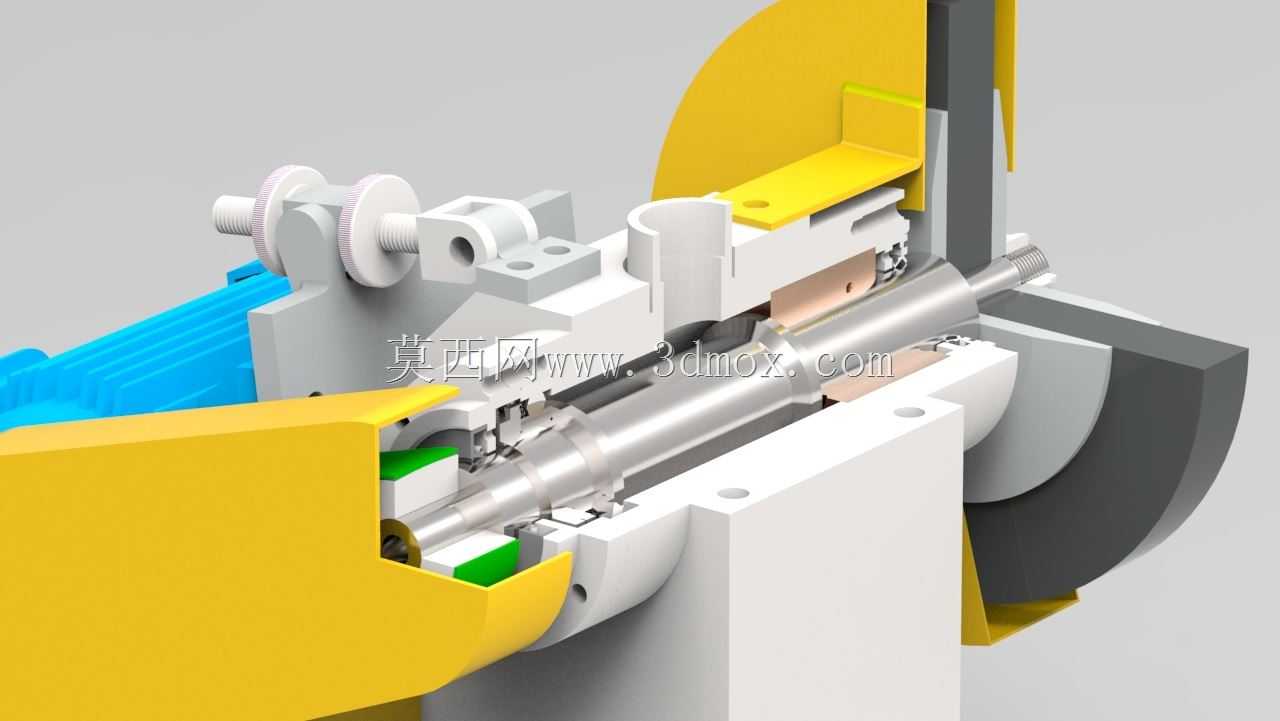

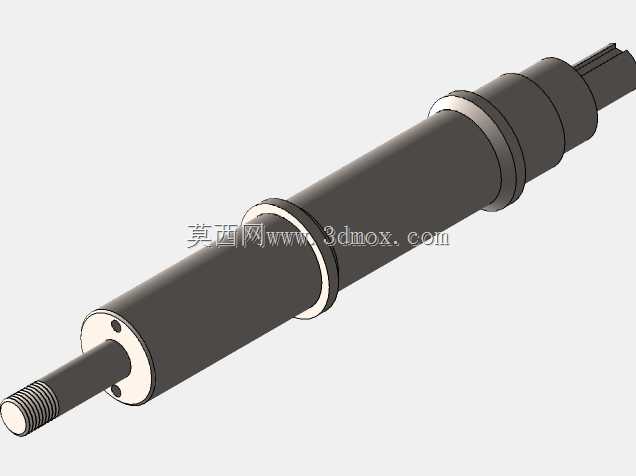

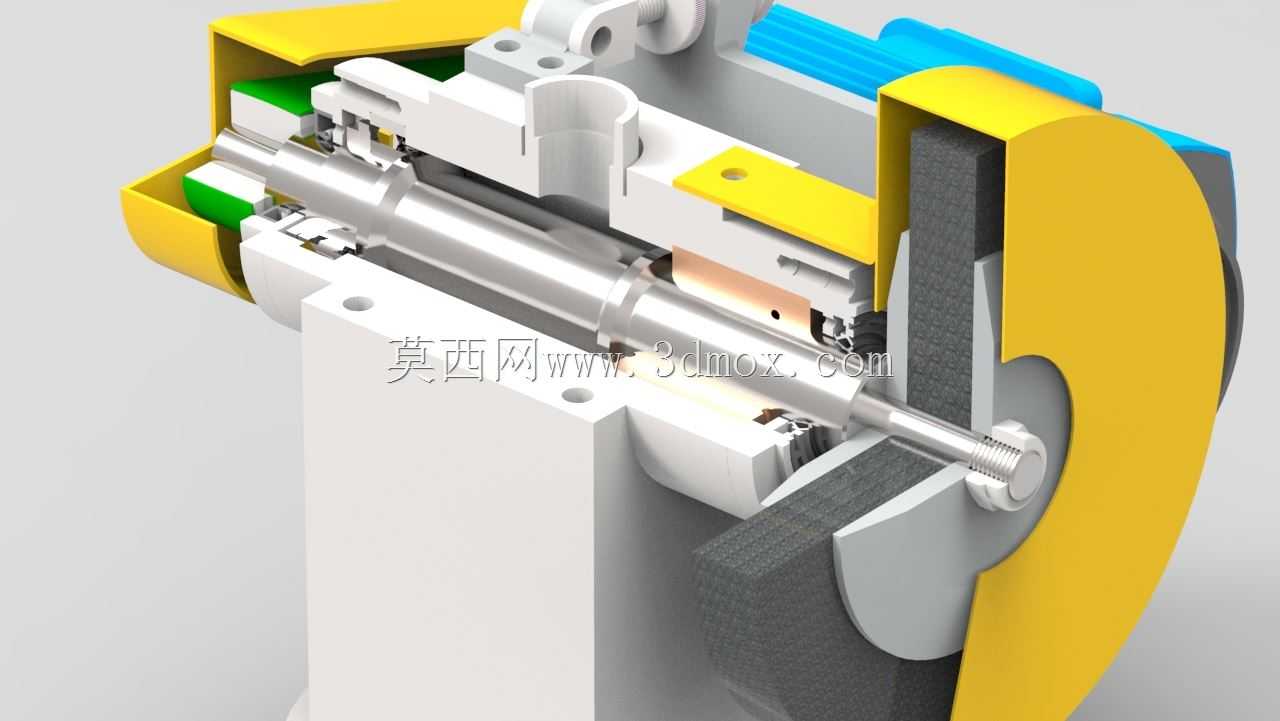

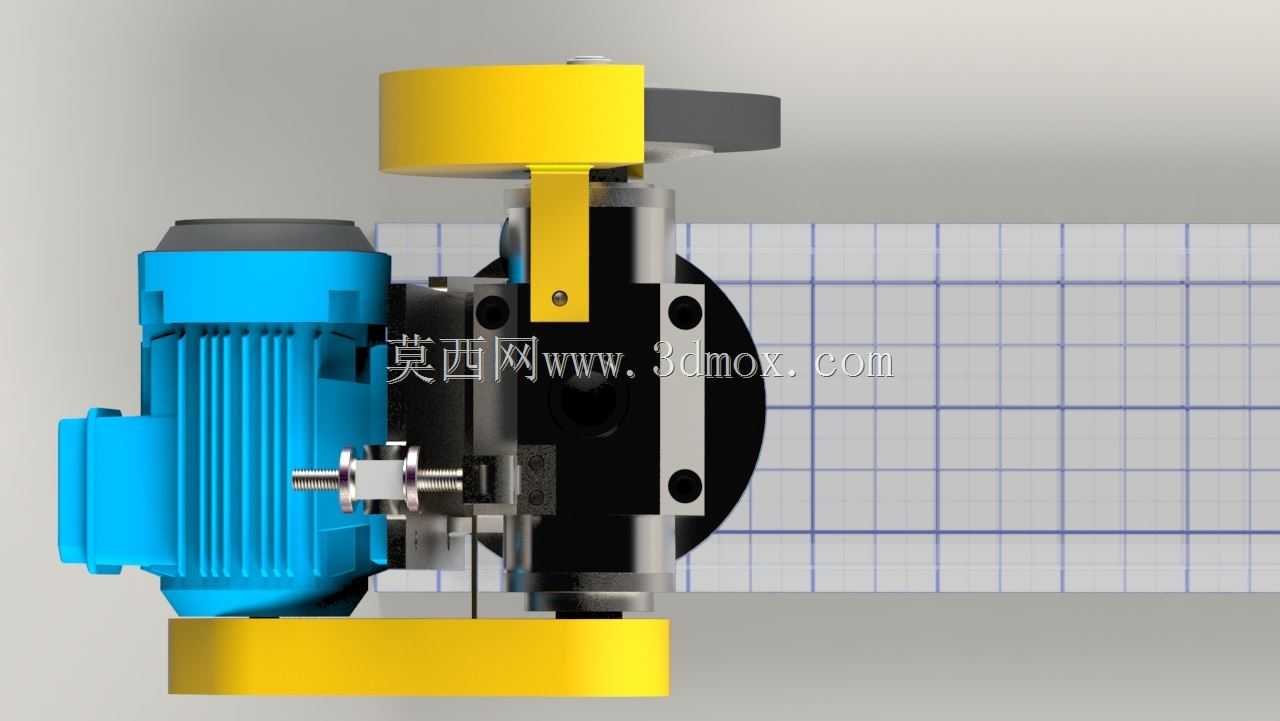

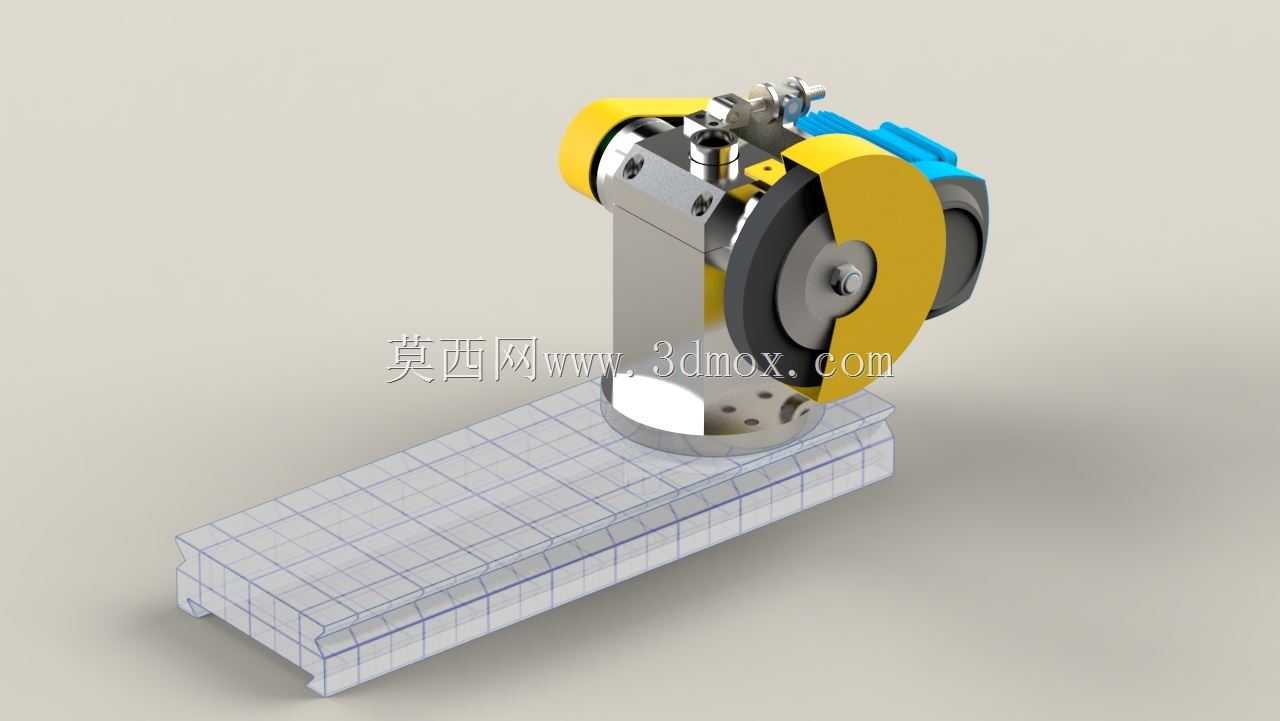

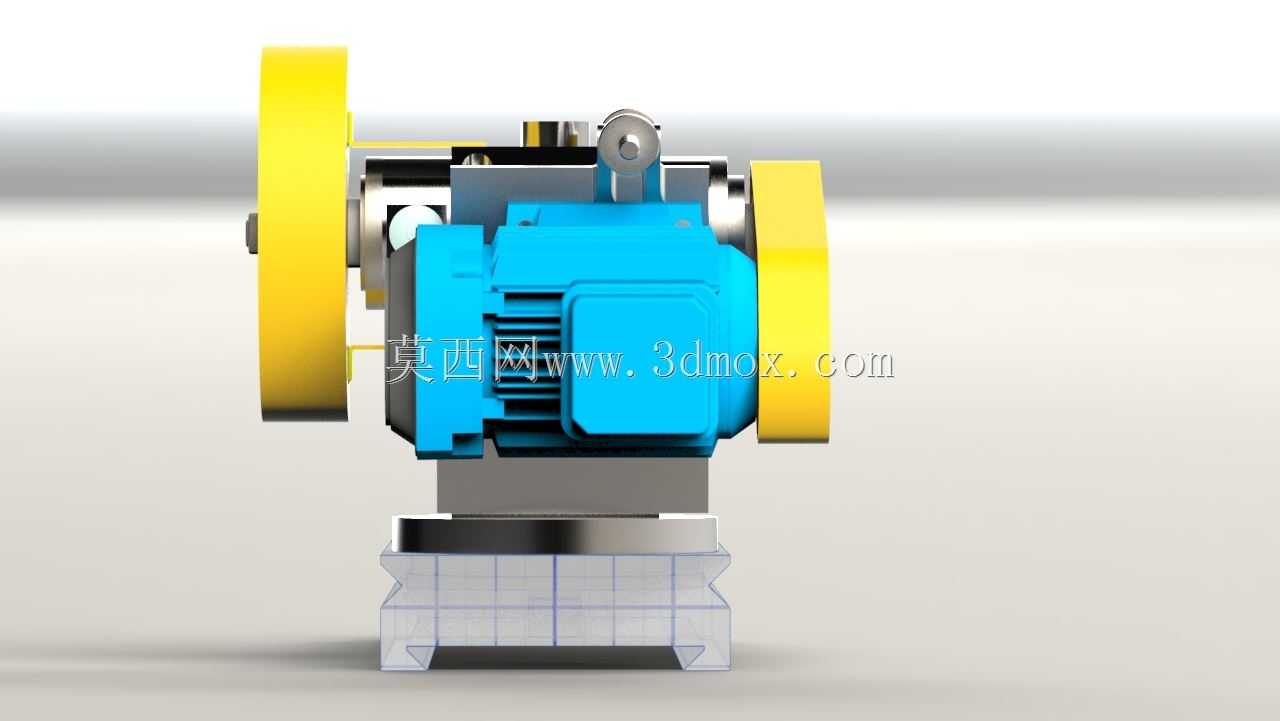

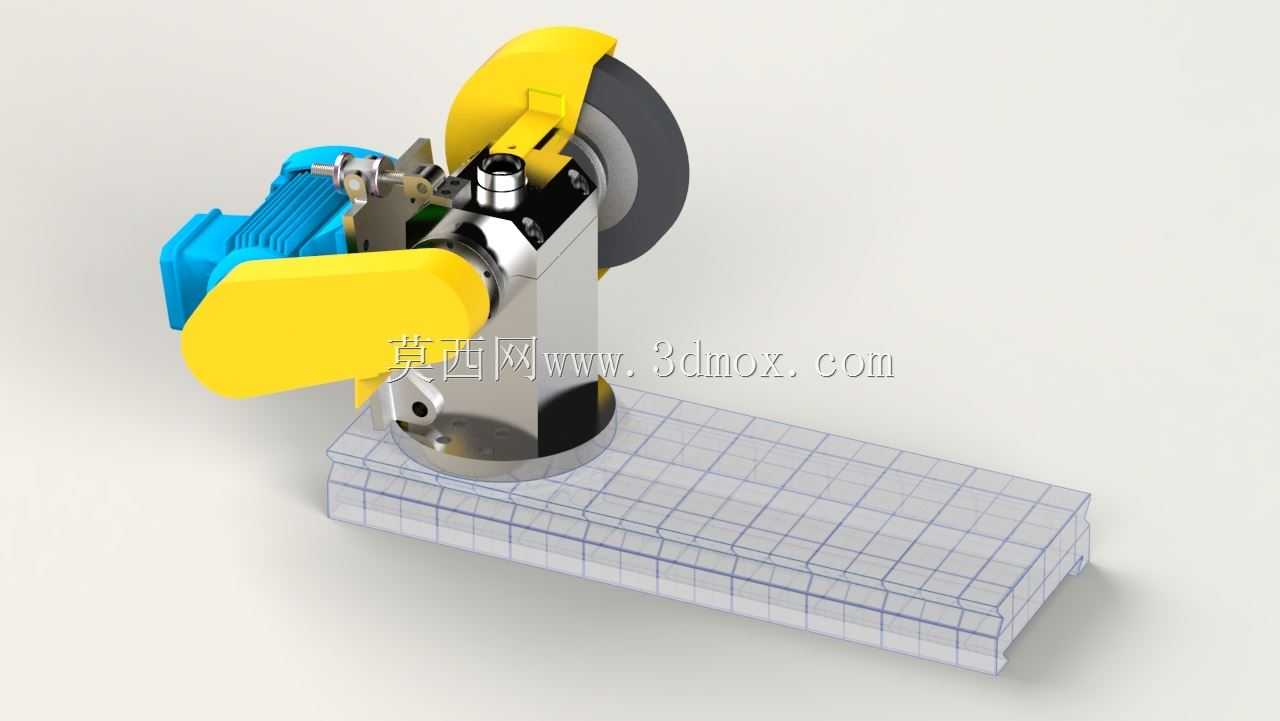

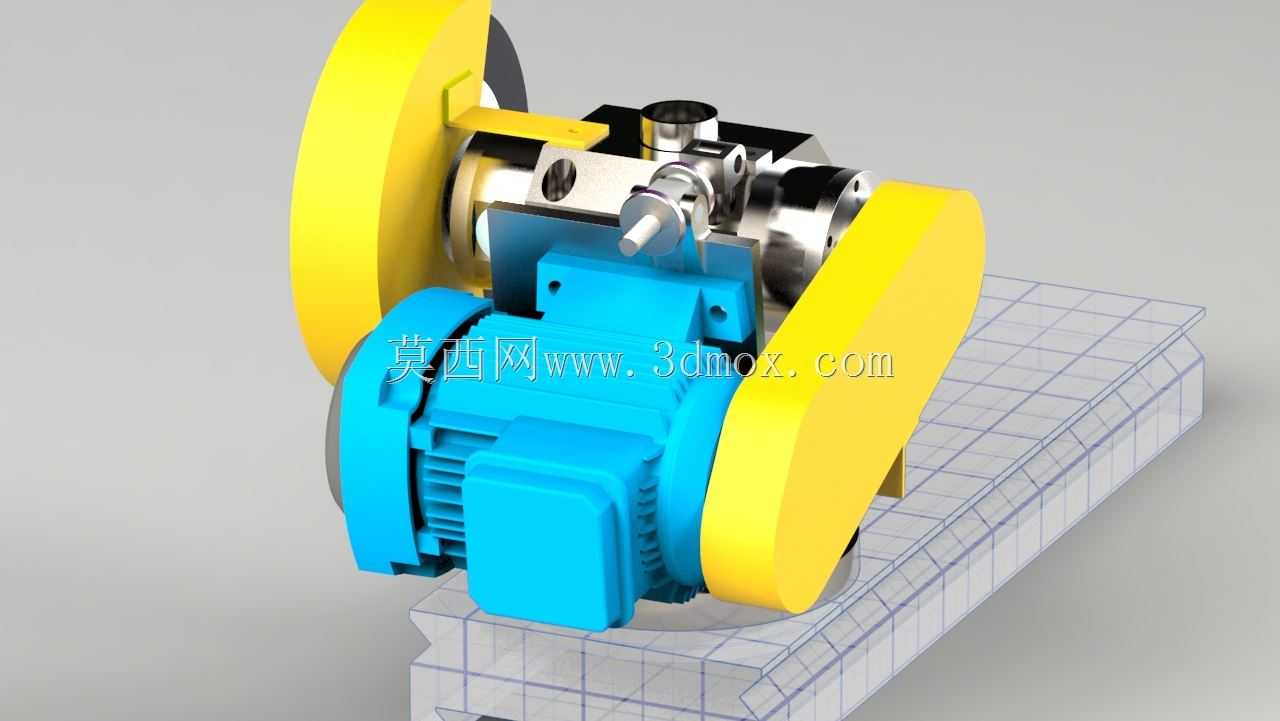

在普通车床的日常加工场景中，常遇到需要对轴类、套类工件外圆进行高精度磨削修光的需求，若单独购置外圆磨床不仅会大幅提升设备投入成本，也会占用车间有限的作业空间，这类车床附加磨具就是为解决该痛点设计的配套辅具，可直接加装在普通车床的刀架安装位上，无需对车床本体进行改造，就能让车床快速具备外圆磨削加工能力，适配小批量多品种的机加工车间、设备维修工段的加工需求，既可以完成工件热处理后的外圆精磨工序，也能对车削加工后存在的表面刀纹、圆度误差进行修正，提升工件的表面质量与尺寸精度。该装置整体采用立式布局结构，核心磨削单元搭载高速旋转的砂轮组件，砂轮外侧设置半包围式的黄色防护护罩，能够有效阻挡磨削过程中飞溅的磨屑与砂轮碎粒，避免切屑飞溅伤人，保障作业安全；装置侧部配套驱动电机为砂轮提供稳定的旋转动力，电机与砂轮主轴之间通过紧凑的传动结构连接，传动损耗小、运行震动低，可保障磨削过程的稳定性。装置底部设计有与车床刀架安装尺寸匹配的安装基座，基座采用带定位槽的板式结构，可直接卡装在车床中拖板的刀架安装位置，通过螺栓压紧即可完成固定，安装定位便捷，无需额外制作过渡连接块，安装后砂轮的进给运动可直接依托车床原有的纵、横进给系统实现，操作人员无需额外学习操作逻辑，沿用普通车床的操作习惯即可完成磨削作业。设计过程中重点考量了装置的刚性与运行稳定性，主体支撑结构采用厚壁金属材质加工而成，可承受磨削过程中的径向切削力，避免磨削时出现振纹影响工件表面质量；砂轮主轴部位设置精密轴承支撑，保障砂轮高速旋转时的回转精度，同时预留了砂轮磨损后的微调进给结构，可在砂轮损耗后调整砂轮的工作位置，延长砂轮的使用寿命。装置整体外形紧凑，安装后不会超出车床中拖板的原有运动边界，不会干涉车床原有的车削加工功能，需要进行车削作业时只需将该装置拆下即可快速恢复车床原有加工能力，切换灵活便捷，能够帮助生产车间以极低的成本拓展车床的加工范围，提升设备利用率，减少不同工序间工件周转搬运的时间成本，尤其适配维修类车间、小型机加工企业的多工序柔性加工需求，可完成普通碳钢、合金结构钢、有色金属等多种材质工件的外圆磨削加工，加工后的工件表面粗糙度可达到精磨工艺要求，满足常规机械零件的精度装配需求。
