高压力铸造用压铸模具结构设计

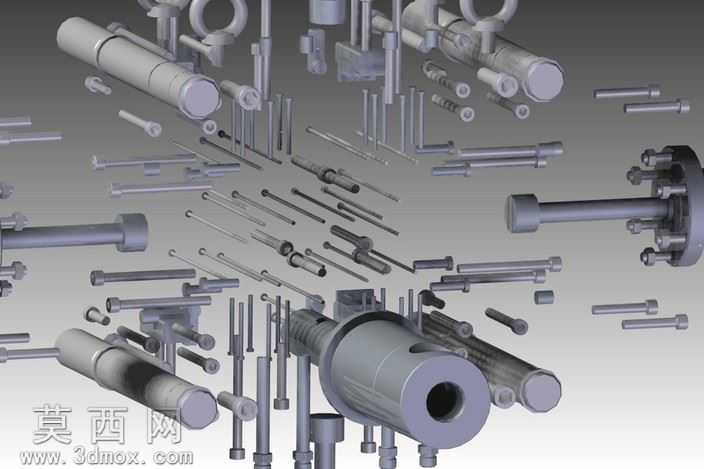

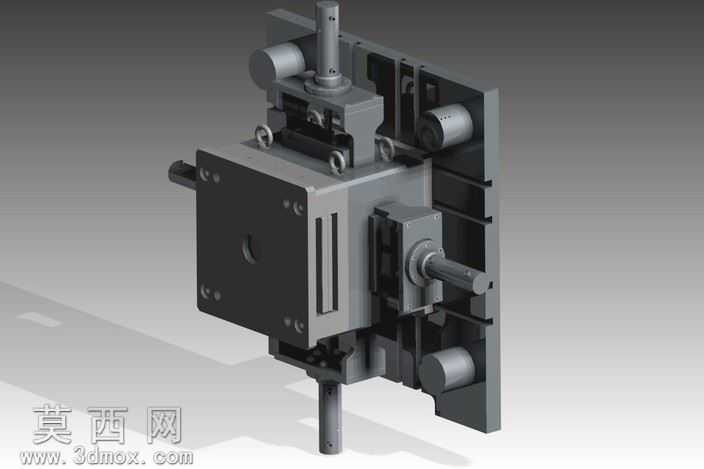

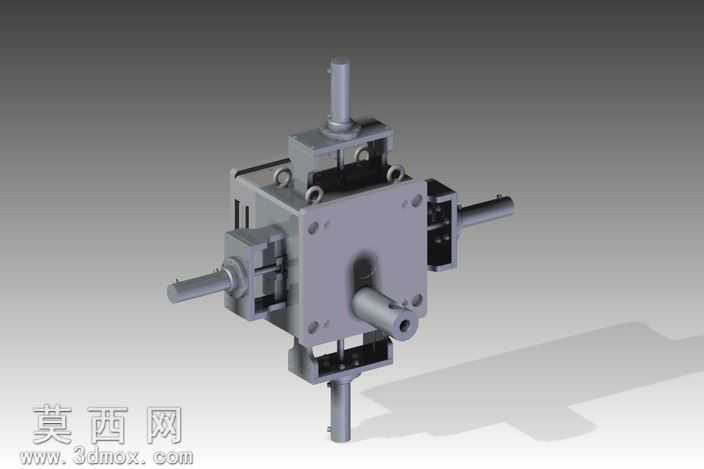

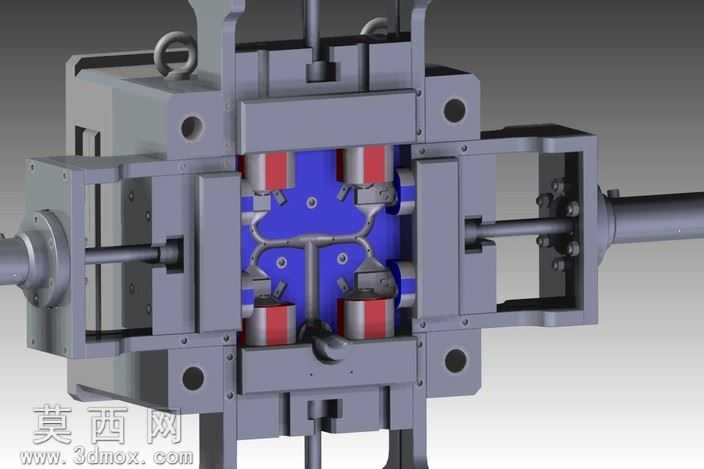

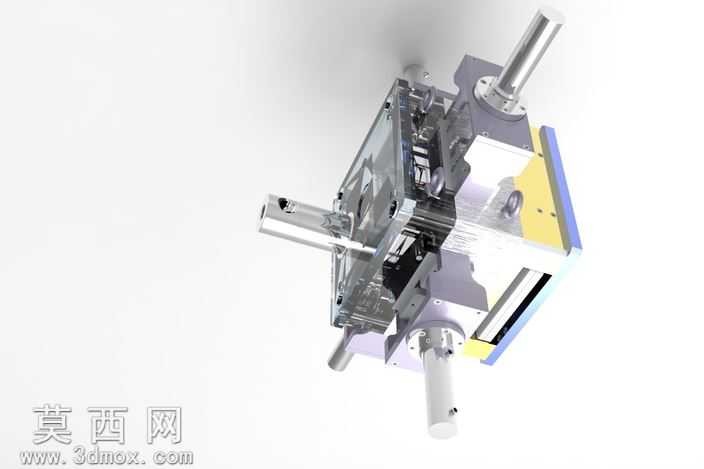

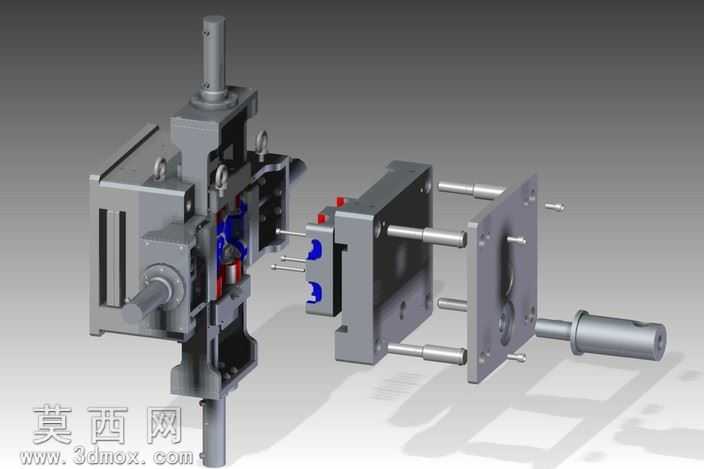

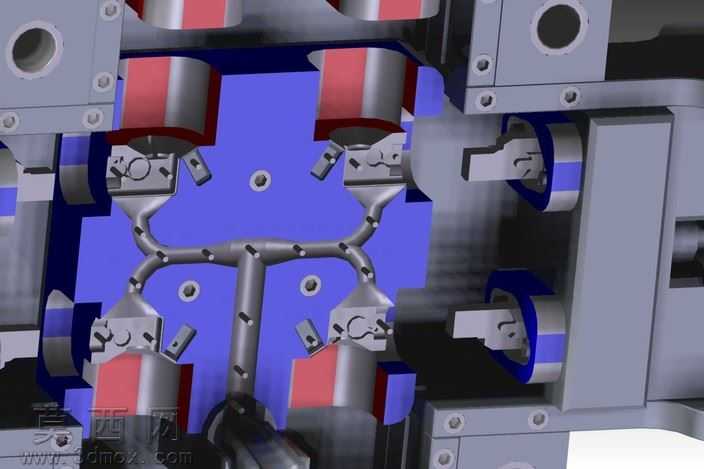

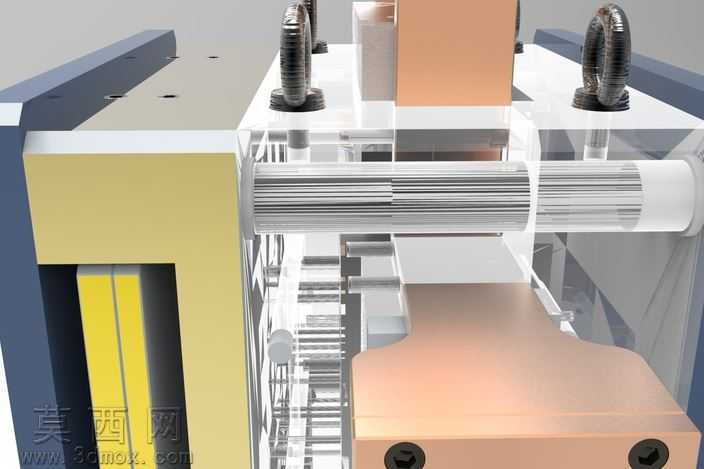

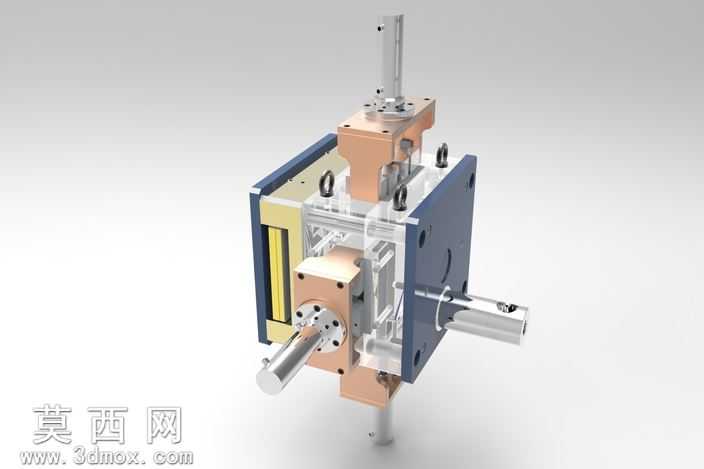

本套高压力压铸模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循高压铸造的工艺规范，对模具的各个功能模块进行了独立的参数化搭建，确保各部件之间的装配公差符合实际生产的精度要求。渲染阶段采用半透明剖视效果展示模具内部结构，针对不同功能部件赋予差异化材质：模架部分采用高强度模具钢材质，还原金属表面的哑光磨砂质感与加工纹理；成型型腔部分采用抛光镜面钢材材质，体现成型面的高精度加工特性；导向与抽芯机构的运动部件采用镀铬亮面金属材质，清晰区分滑动配合面与固定安装面；冷却与浇注系统的流道部分采用半透明材质，直观展示熔料的行进路径与冷却回路的排布逻辑。结构设计上，模具集成了多向侧抽芯机构，针对铸件的侧向凹凸特征设计了独立的液压驱动抽芯组件，抽芯行程与锁紧力经过参数化校核，避免高压充型过程中出现飞边、跑料问题；浇注系统采用锥形直浇道配合梯形横浇道的设计，内浇口的截面积与位置经过充型模拟优化，确保金属熔液可以平稳填充型腔，减少卷气、夹渣等铸造缺陷；冷却系统采用随形排布的水路设计，贴近成型面的水路可以实现铸件的快速均匀冷却，缩短成型周期的同时避免铸件因冷却不均产生变形；模架部分设置了标准化的吊环安装位、导向柱套与锁紧模块，合模定位精度可以满足高压铸造的工况要求，顶出机构采用多点平衡顶出设计，顶出力分布均匀，避免铸件顶出过程中出现变形、顶白等问题。整体设计围绕高压铸造的生产需求展开，既保证了模具结构的强度与可靠性，也兼顾了生产过程中的操作便捷性与维护便利性，可作为压铸模具设计教学、原型验证的参考案例，帮助设计者理解高压压铸模具的结构组成与设计逻辑，掌握抽芯、浇注、冷却、顶出等核心系统的设计要点。
