小型铝回收试验倾动炉结构设计

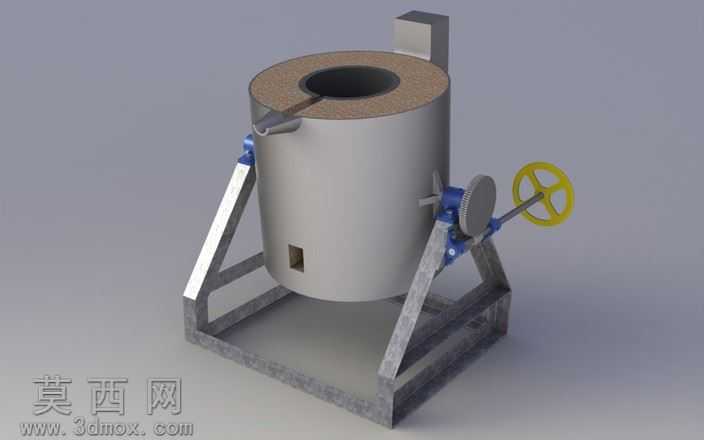

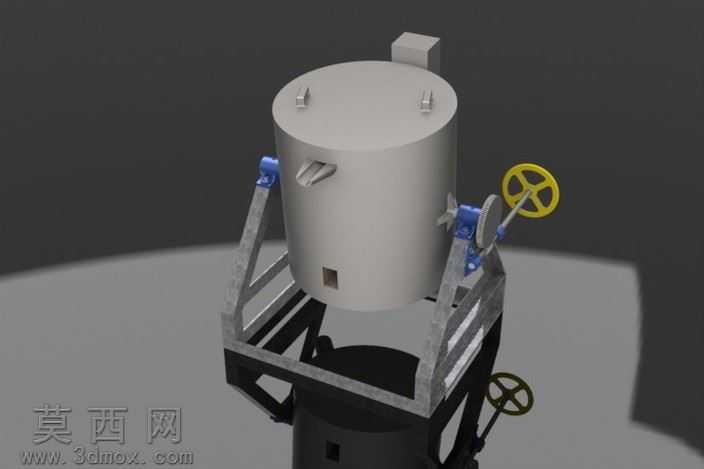

本模型为小型铝试验倾动炉，采用三维参数化建模完成整体结构搭建，建模过程中先以炉体核心坩埚为基准，依次完成炉衬、金属外壳、倾转支架、手轮传动机构、出铝溜槽的零件建模，再通过装配约束完成整体组装，确保各部件运动干涉检查合格。渲染阶段采用金属材质区分不同部件：炉体外壳赋予哑光不锈钢材质，还原工业炉的金属质感；炉衬顶部采用耐火纤维的粗糙棕褐色材质，体现保温层的材质特性；支架部分做了氧化锈蚀的做旧金属材质，模拟车间使用的真实质感；手轮采用亮黄色工程塑料材质，与金属主体形成视觉区分，突出操作部件；出铝溜槽做了金属流道的光滑质感处理，整体渲染采用柔和的工业影棚布光，清晰展现各部件的结构细节。结构设计上，炉体采用立式圆柱坩埚结构，顶部开设圆形加料口，侧边设置带导流嘴的出铝口，炉体通过两侧转轴安装在A字形焊接支架上，一侧转轴连接带手轮的蜗轮蜗杆减速机构，转动手轮即可驱动炉体绕转轴倾转，实现铝液的平稳倾倒，支架底部采用方形框架焊接结构，保证设备放置的稳定性，炉体下部开设小型观察口，可观察炉内熔炼状态。设计思路围绕小型废铝回收试验场景展开，针对易拉罐等废铝料的小规模熔炼需求，采用手动倾转结构无需额外动力，降低试验设备的使用门槛，整体结构紧凑，操作便捷，炉衬预留足够的保温层厚度，保证熔炼过程的热效率，倾转机构设置自锁特性，避免炉体意外倾翻带来的安全风险，出铝溜槽的角度经过反复调整，确保倾转过程中铝液能够平稳流出不飞溅，支架的支撑角度经过受力校核，保证炉体满载铝液时倾转过程的结构稳定性，各部件的连接方式采用螺栓紧固与焊接结合的形式，既保证结构强度，也方便后期炉衬的维护更换。
