航空发动机曲轴箱熔模精铸模具设计

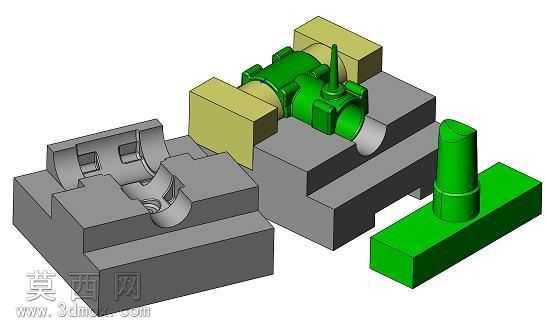

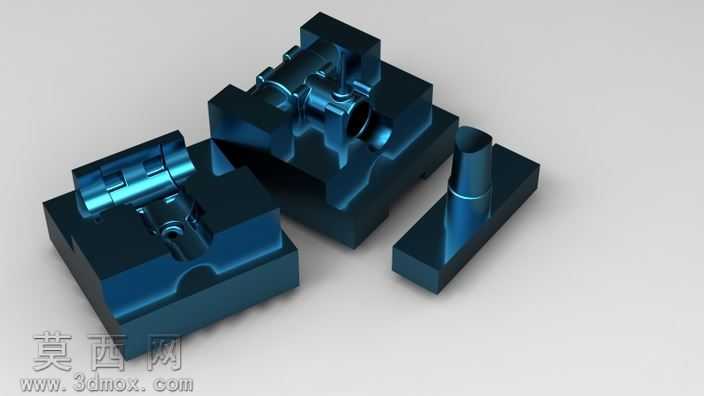

本作品为适配航空发动机曲轴箱熔模精密铸造工艺的蜡模注射成型工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循熔模精铸的工艺逻辑，对模具的开合模顺序、成型型腔尺寸、定位结构进行了精准还原。模型整体分为定模组件、动模组件、侧抽芯滑块、独立成型镶件四个核心部分，渲染阶段对不同功能部件采用差异化材质表现：成型型腔及模架主体采用哑光灰铸铁材质表现工装基体的厚重质感，侧抽芯滑块采用黄铜色金属材质区分抽芯功能模块，内部待成型的曲轴箱蜡模采用亮绿色半透明工程塑料质感，直观展现型腔与成品件的装配对应关系，独立的圆柱成型镶件同样采用与蜡模一致的绿色材质，清晰标识出模具上的分体成型结构。设计过程中充分考虑熔模蜡料注射的流程特性，在分型面位置预留了均匀的排气间隙，所有侧抽芯滑块都设计了精准的导向定位台，避免合模过程中出现错位偏差，针对曲轴箱上的复杂内凹曲面结构，采用了多向滑块抽芯结合分体镶件的结构方案，无需额外的复杂脱模机构即可实现蜡件的完整取出，同时在型腔尺寸设计阶段提前加入了适配合金凝固过程的收缩补偿量，确保最终铸造出的曲轴箱金属件尺寸符合航空部件的高精度公差要求。整套模具的结构排布紧凑合理，模架采用标准化的模坯结构，所有成型部件都设计了可靠的固定连接结构，既满足小批量航空零部件试制的生产灵活性，也兼顾了工装本身的加工工艺性，避免出现无法通过常规机加工实现的复杂结构，同时针对蜡模生产过程中容易出现的飞边、变形问题，在所有贴合面位置都设计了足够宽度的承压贴合带，减少合模过程中的溢料风险，保证蜡模成型后的表面质量，为后续的制壳、浇注工序提供合格的蜡模基础件。
