带集油盘集成式清管器发射撬装装置

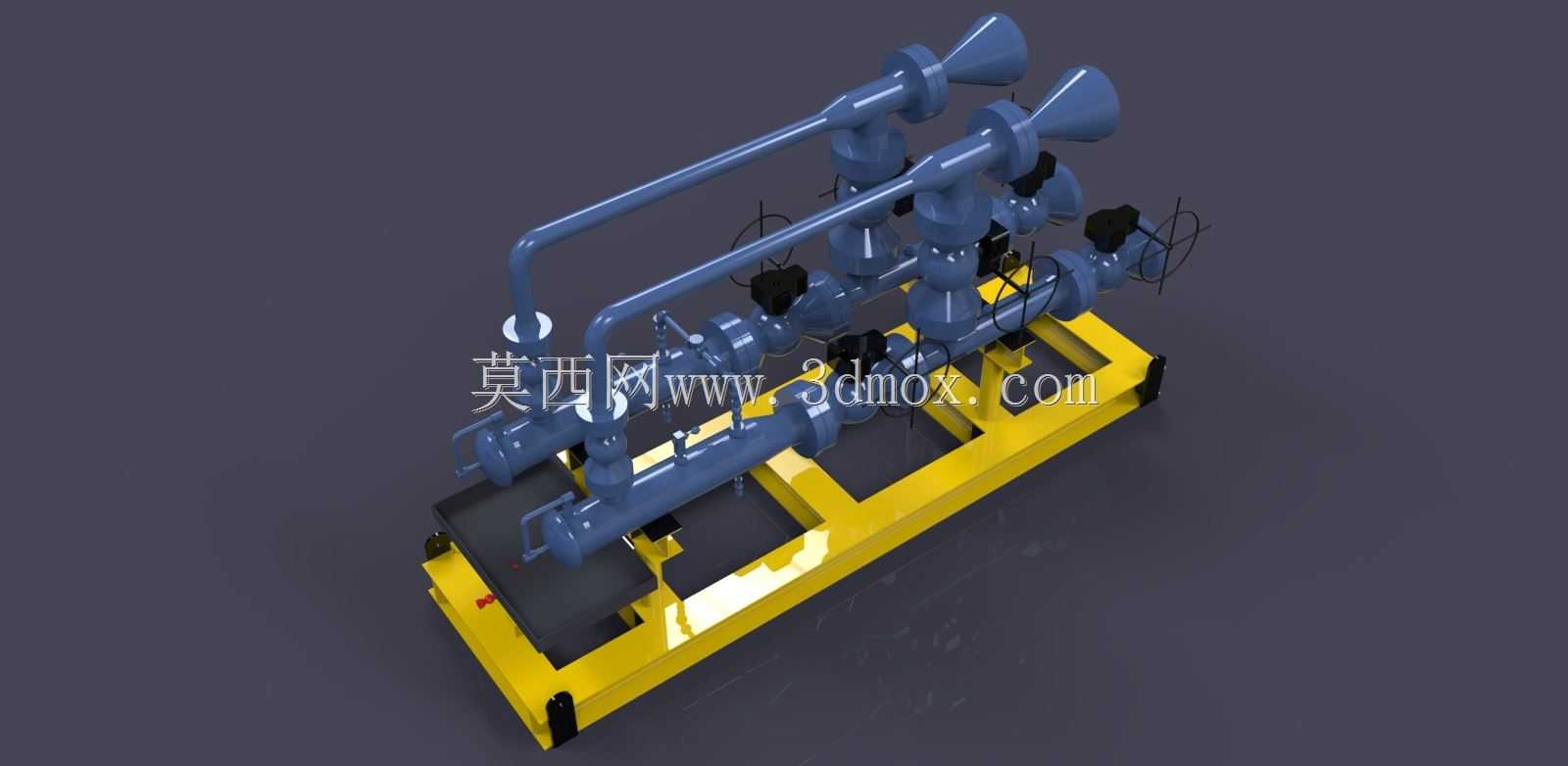

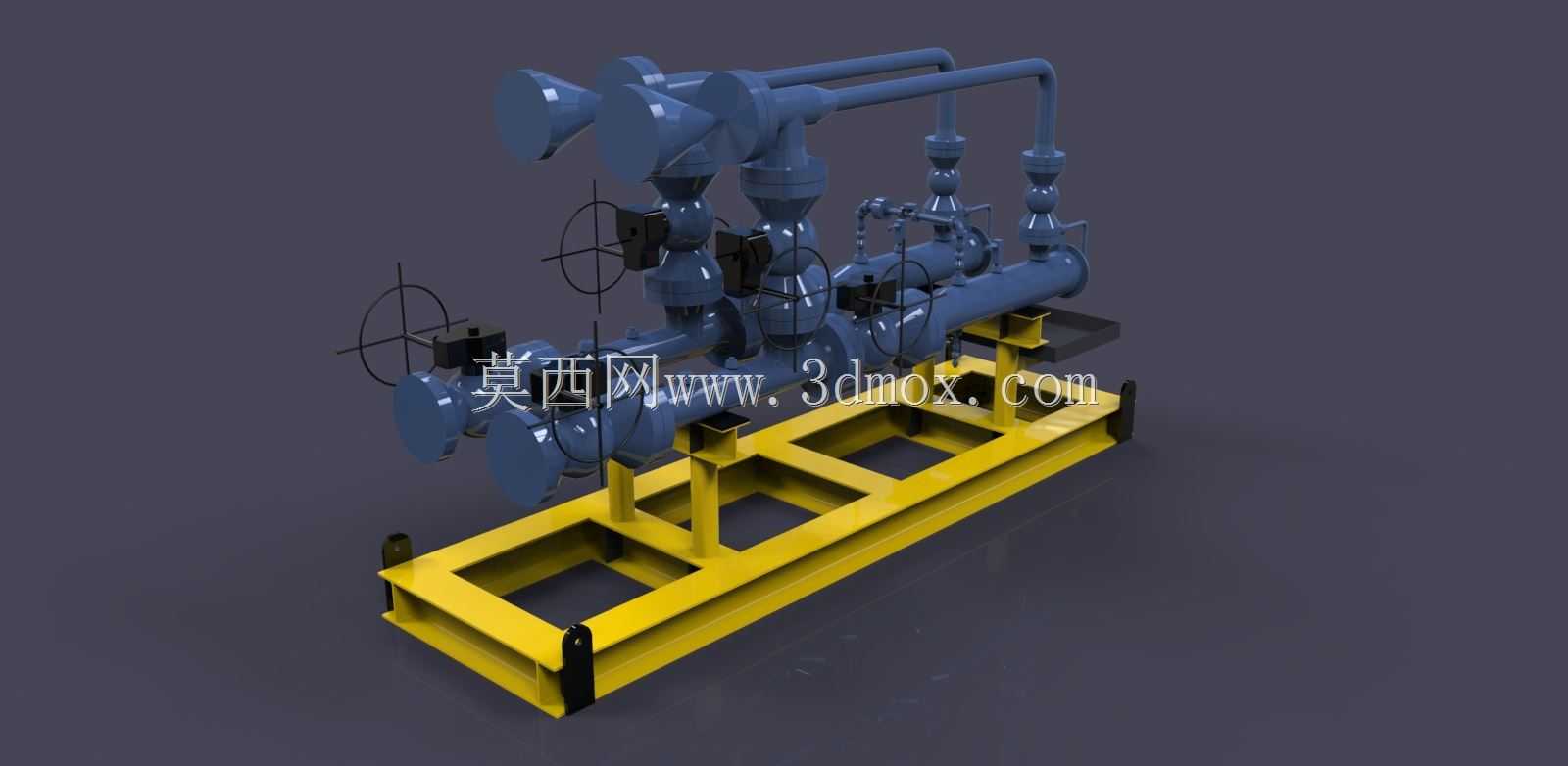

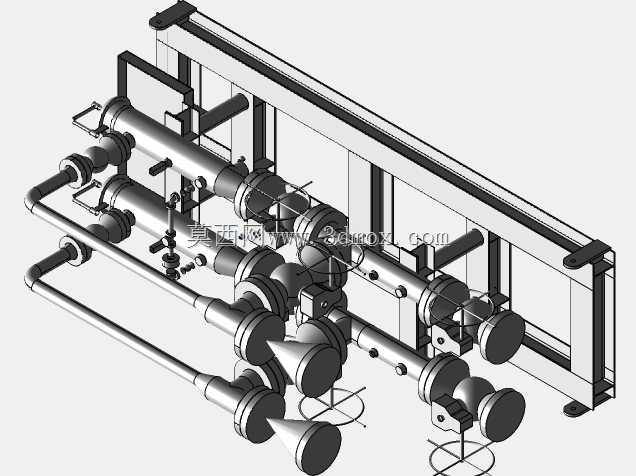

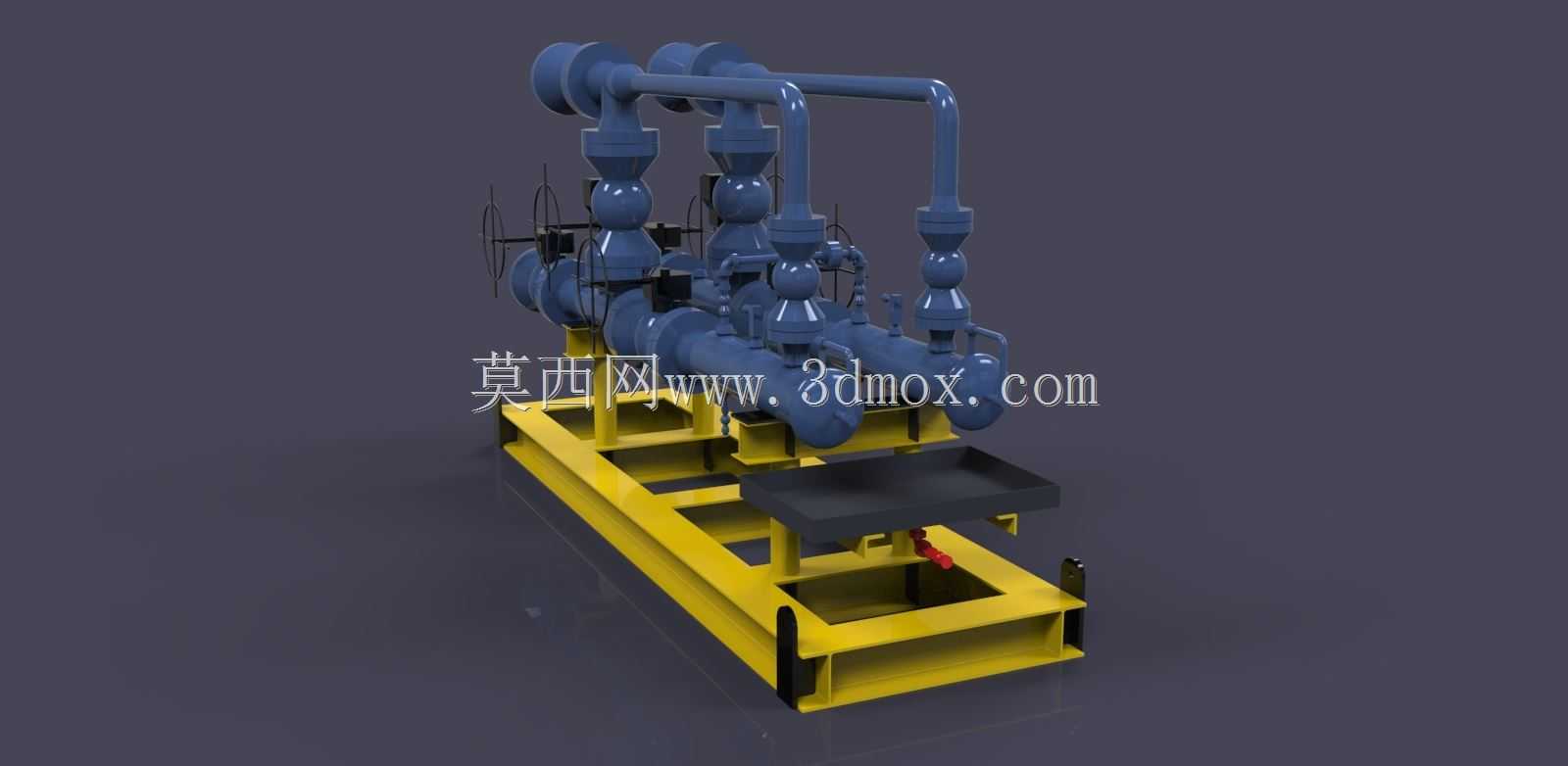

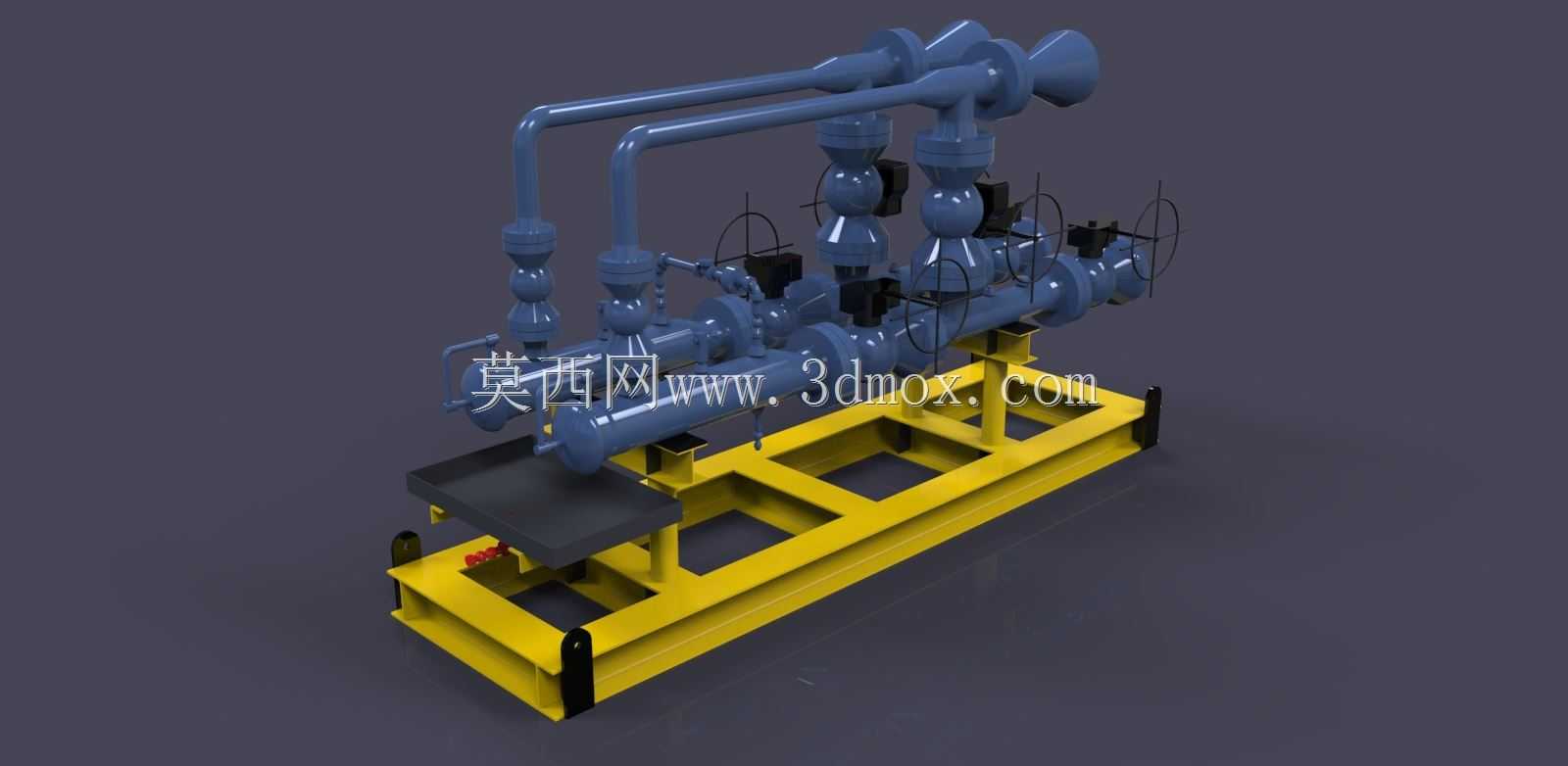

在油气长输管线、集输场站的日常运维作业场景中，清管作业是保障管线输送效率、清除管内结蜡、积液与杂质的核心工序，这套集成式清管器发射撬，正是为场站标准化清管作业设计的一体化作业单元，替代了传统现场零散焊接组装的发射装置，大幅降低现场安装调试的工作量与作业风险。整套装置采用撬装集成化设计思路，将清管器发射筒体、流程切换阀组、连接工艺管线、操作平台、集油盘以及支撑底架全部整合在统一的刚性焊接底座上，无需现场进行复杂的工艺配管，整体吊装到位后仅需对接主管线接口即可投入使用，非常适合场站改扩建、临时作业点以及模块化建站的使用需求。装置底部设置的集油盘是该设计的实用化亮点，在清管器装填、发射作业以及筒体泄压排污过程中，溢出的原油、凝液以及杂质会被集油盘完整收集，避免污液直接滴落至场站地面造成环境污染，也减少了作业后的现场清理工作量，集油盘预留排污接口，可直接连接场站排污管线实现密闭收集。上部的工艺管线采用对称式布局，配置了多通阀组与旁通管路，可实现正常输送、清管器预装填、发射作业、放空泄压等不同工况的流程切换，操作端的手轮布局充分考虑现场操作的人机工程，所有阀门操作位置都处于站立操作的舒适可达范围，无需攀爬或探身操作，降低作业过程中的安全隐患。支撑底架采用型钢焊接的框架式结构，底部设置标准的叉车孔与吊耳，满足叉车转运、吊车吊装的转运需求，底架的支脚预留地脚安装孔，可直接固定在场站的硬化基础上，整体安装边界规整，宽度适配场站标准巡检通道的预留尺寸，长度方向预留了操作平台的站立空间，操作人员可在平台上完成清管器装填、阀门操作、状态检查等全套作业流程，无需额外搭建临时操作架。整套装置的管线排布整齐，阀组标识清晰，所有高压承压部件的连接位置都预留了检修操作空间，日常维护时可快速拆卸更换密封件与易损部件，适配常规通径的油气输送管线清管作业需求，可兼容不同规格的清管器使用，满足不同作业周期的清管、测径、内检测等作业的发射需求。
