适配运动相机的双轴无刷云台结构设计

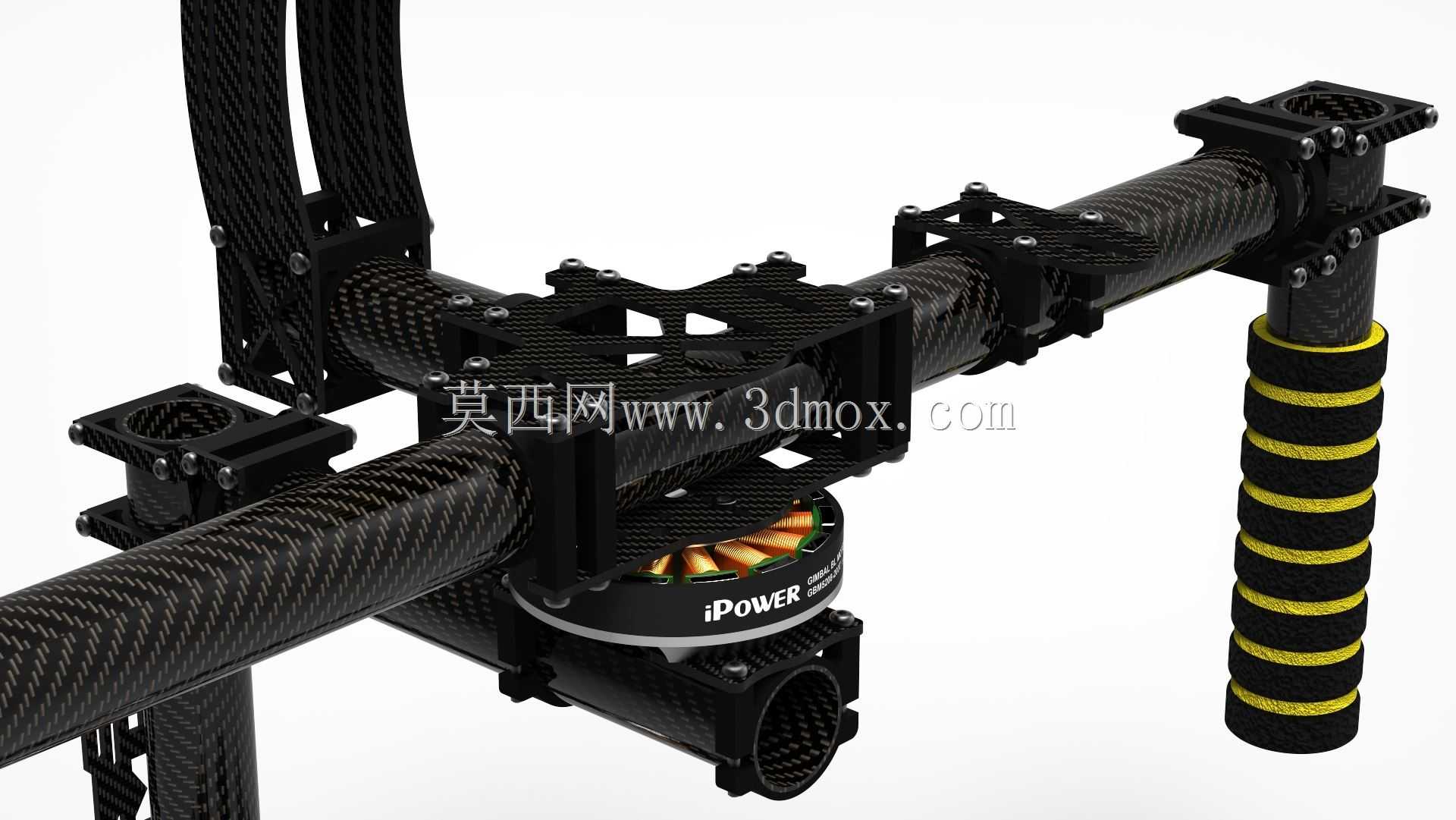

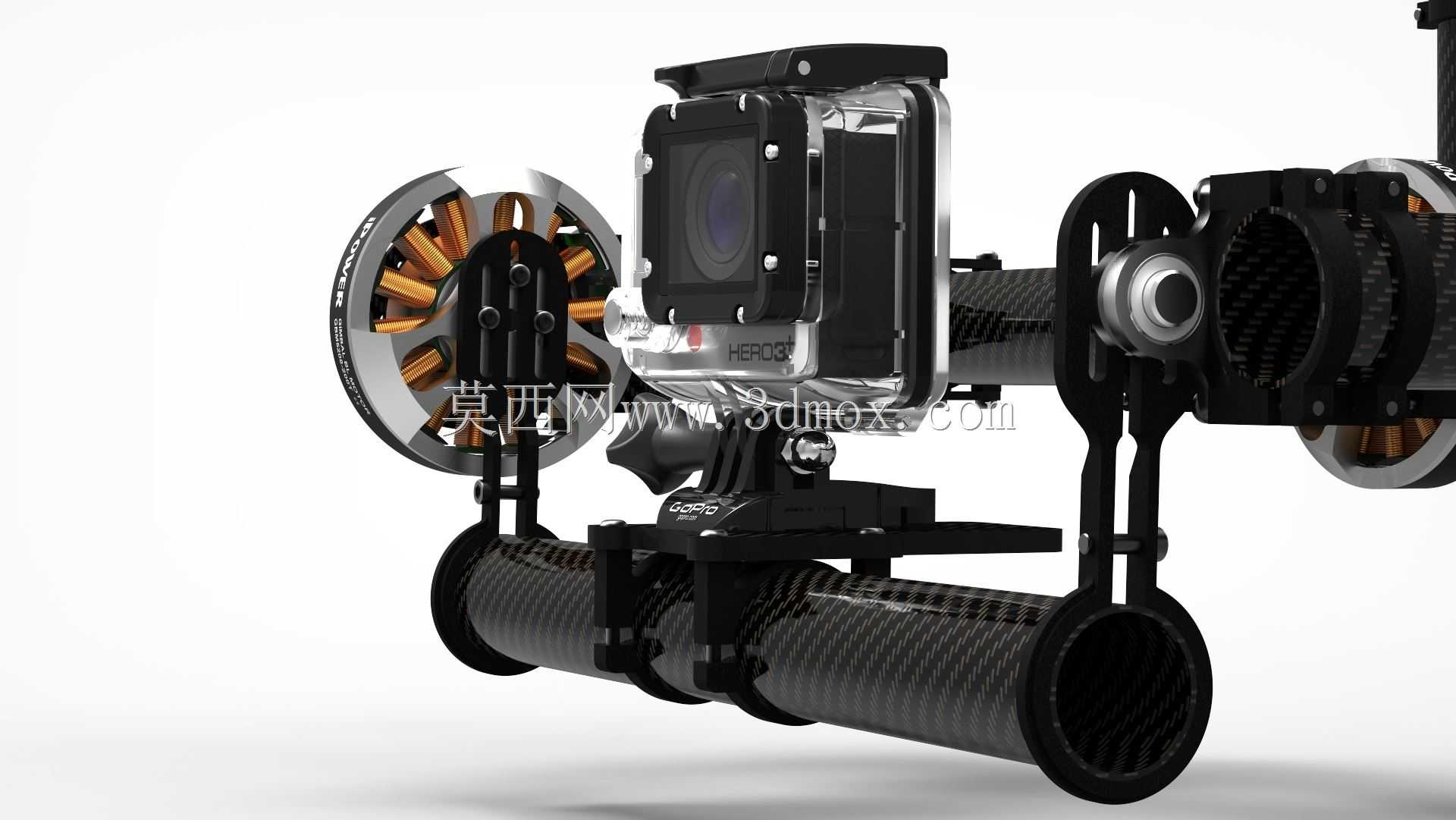

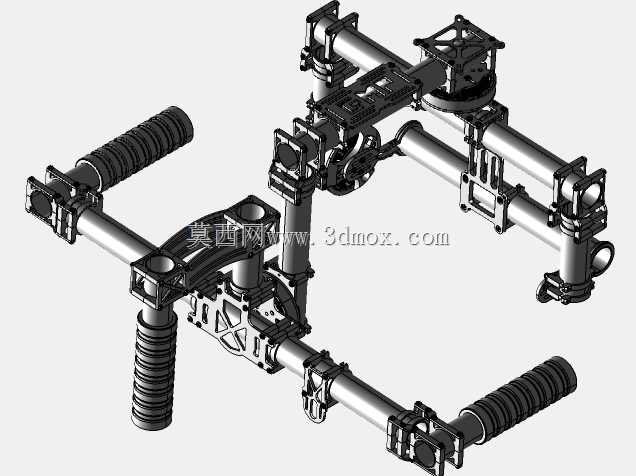

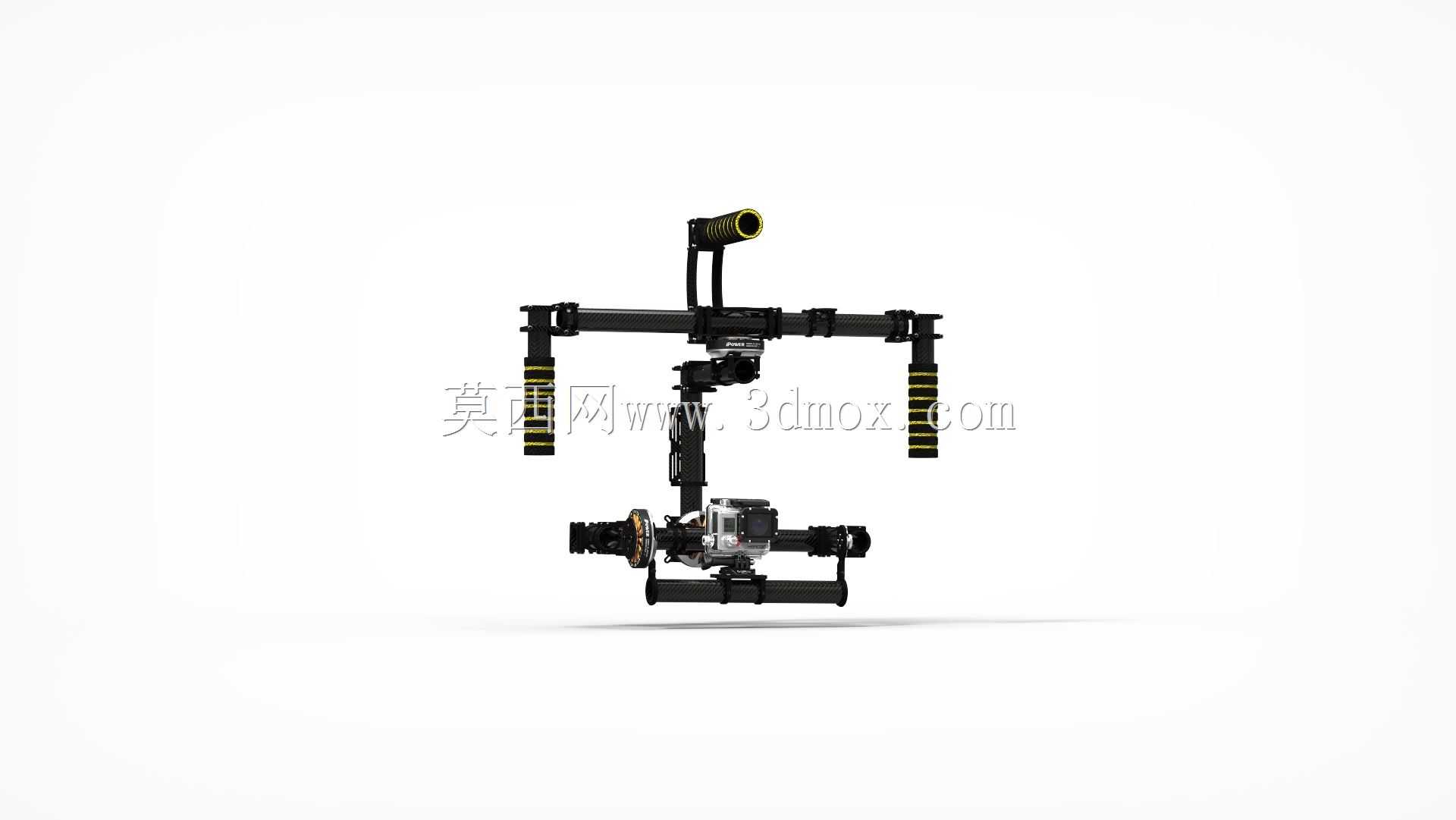

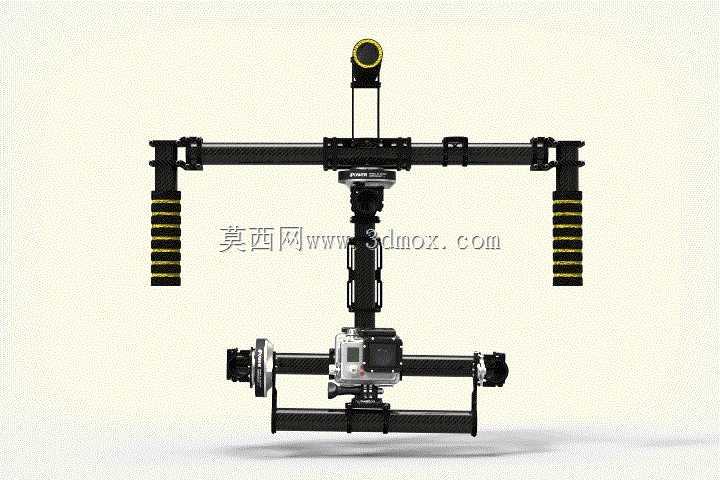

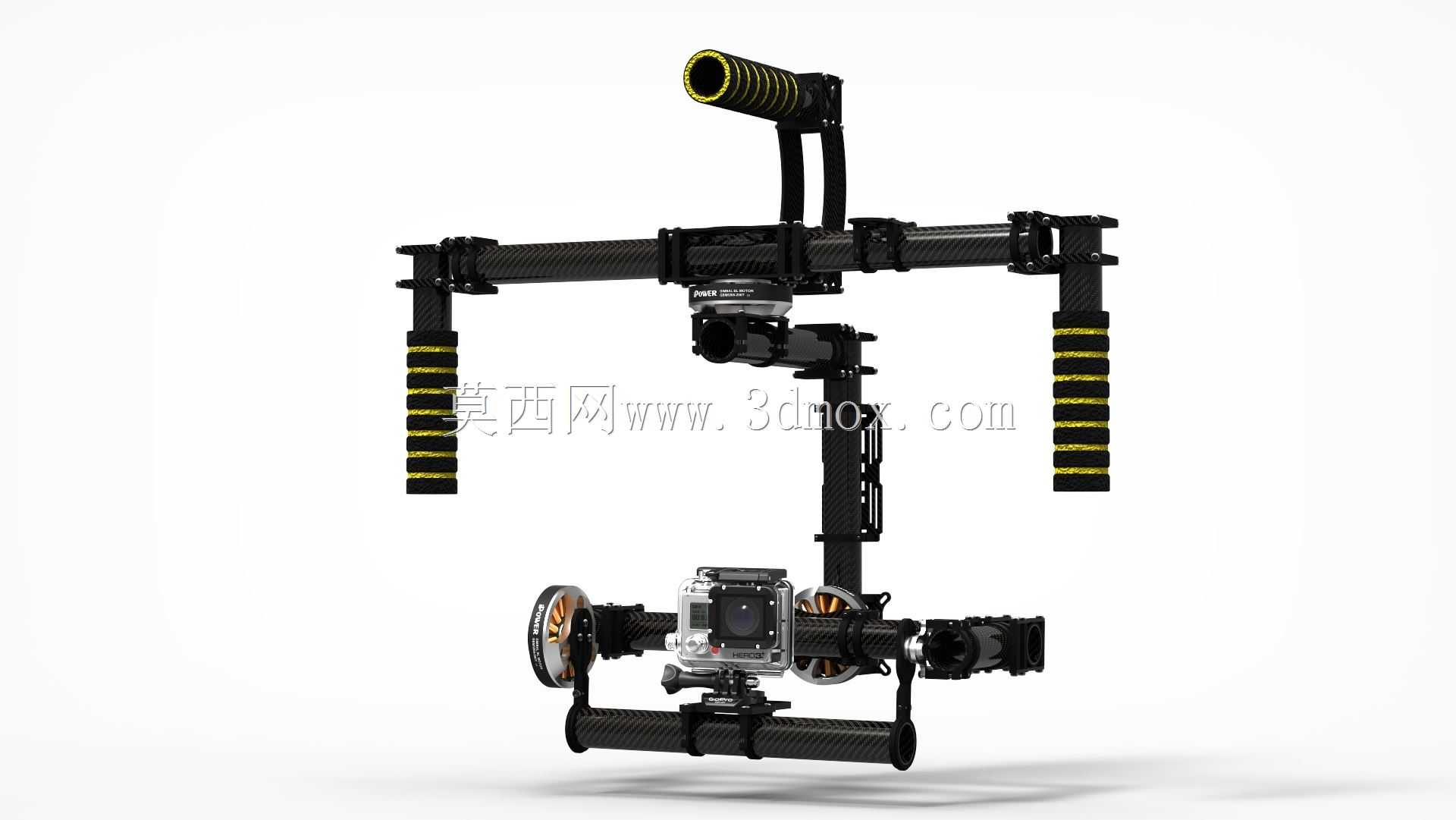

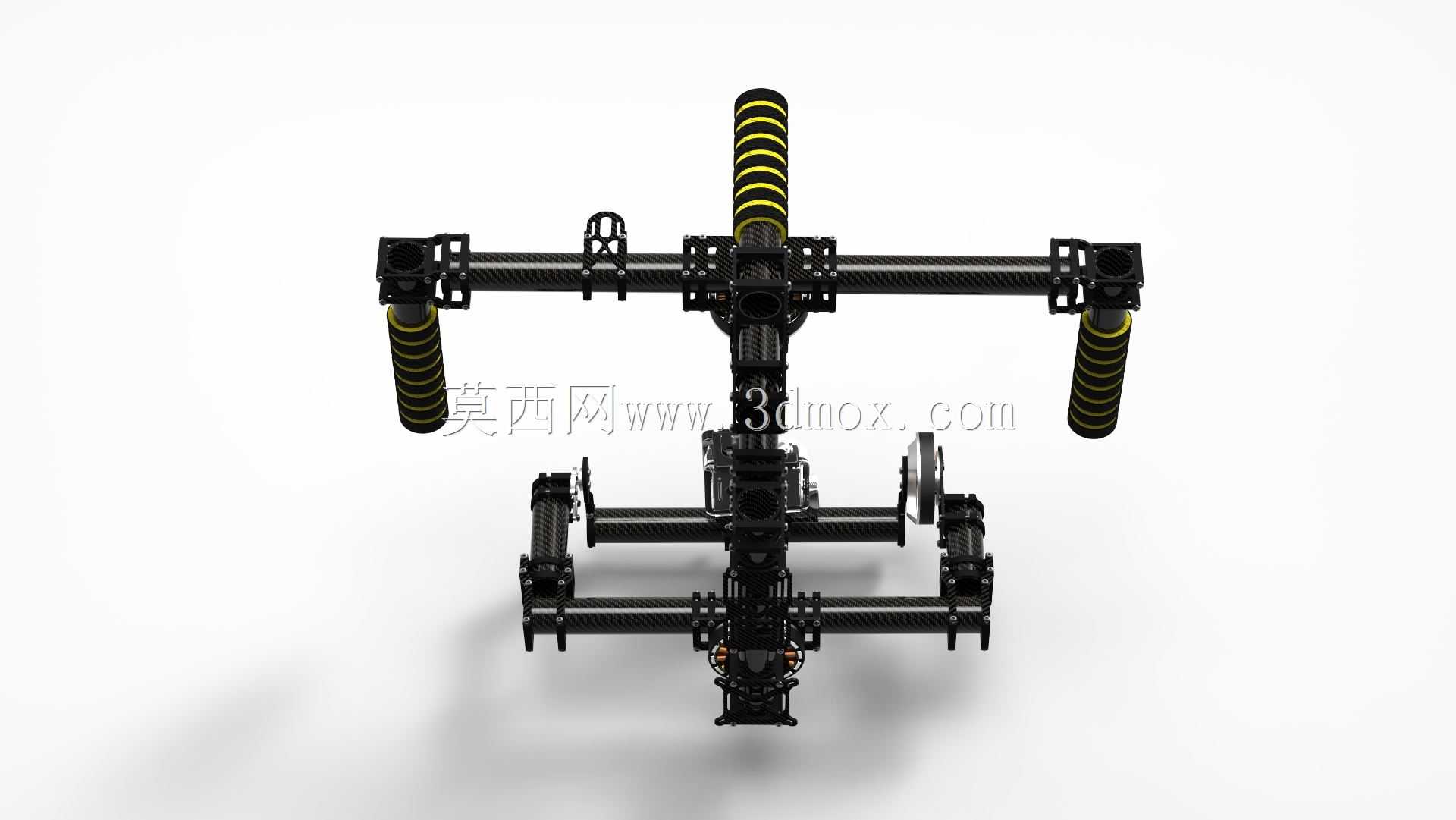

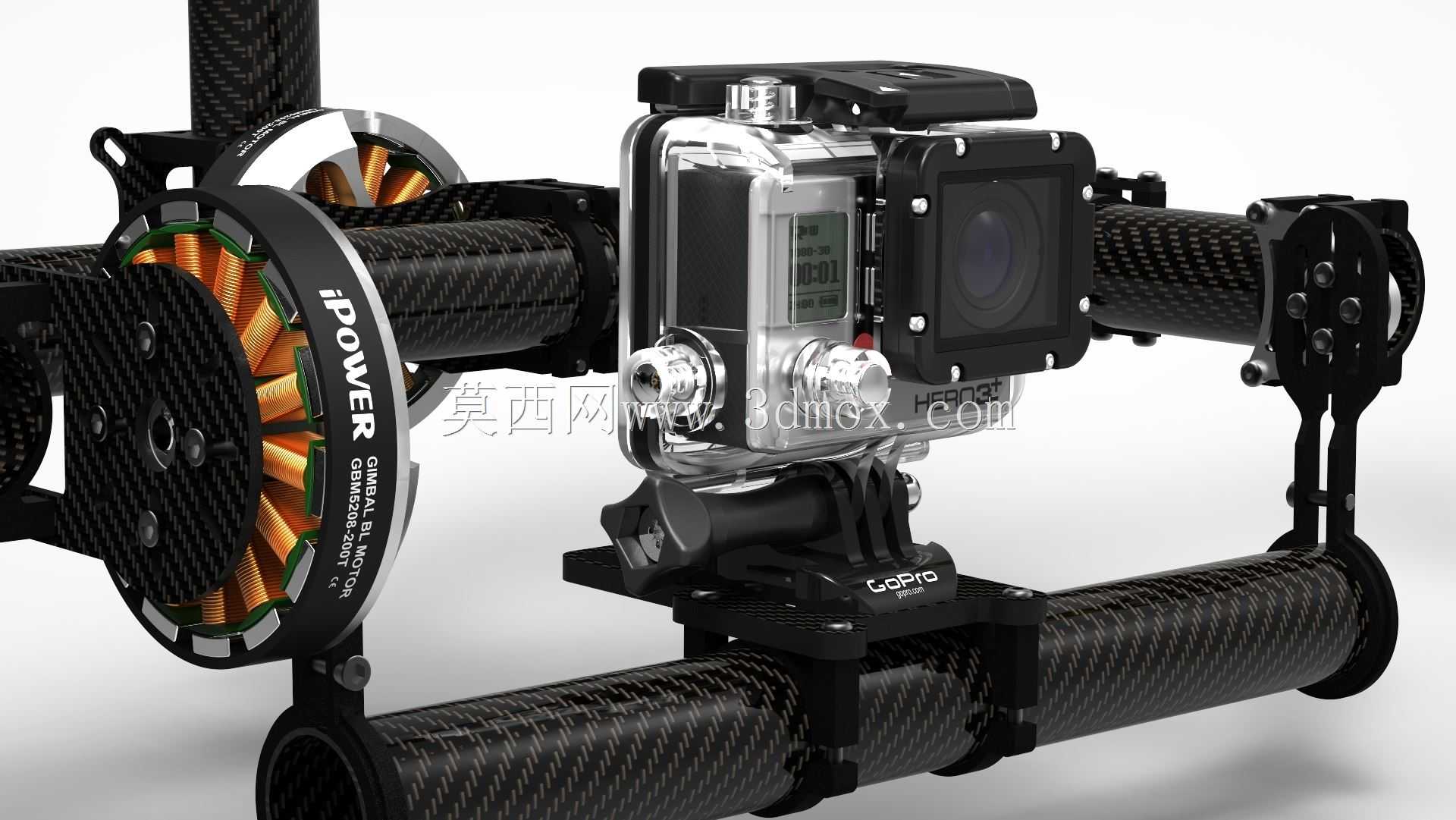

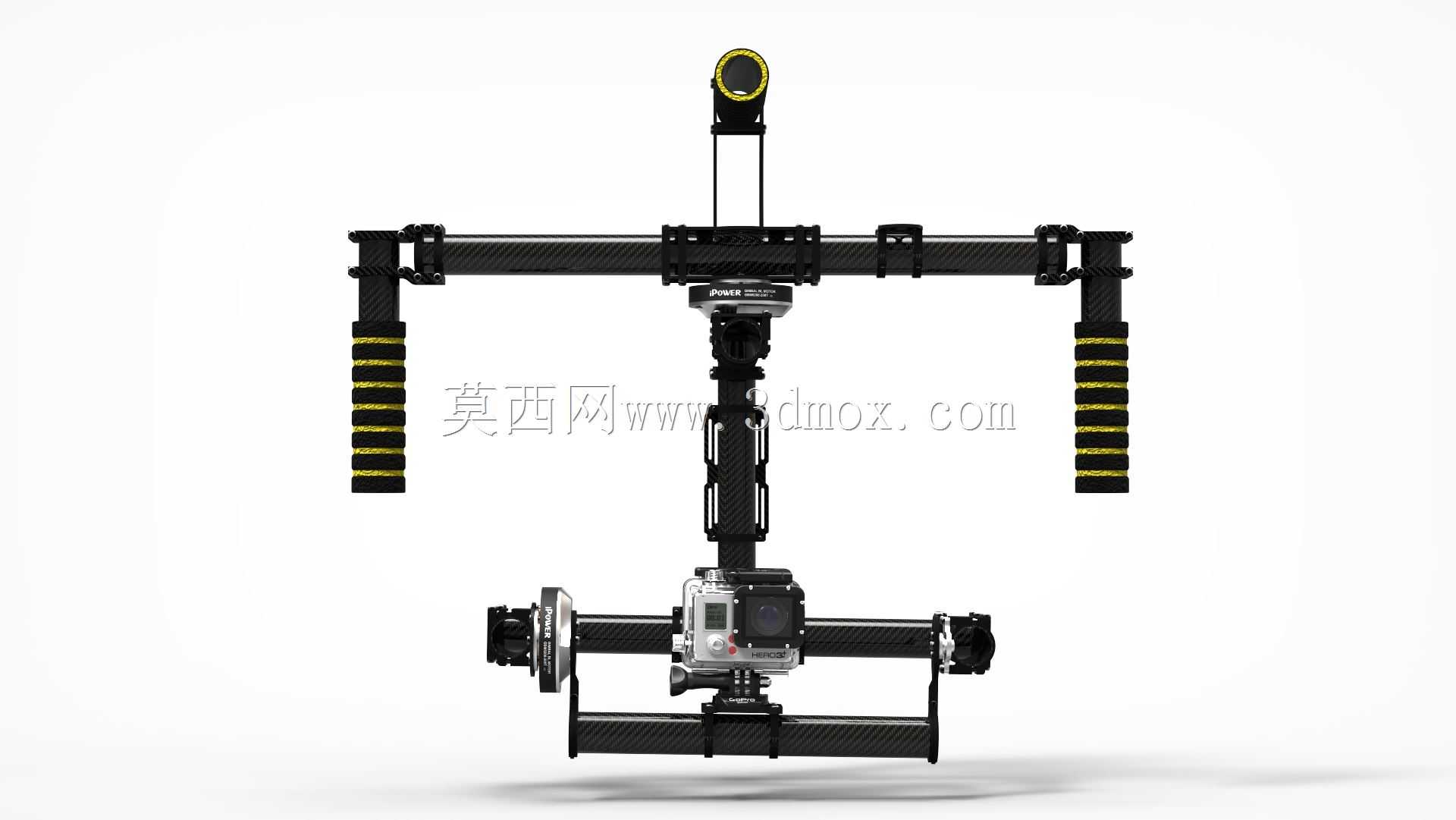

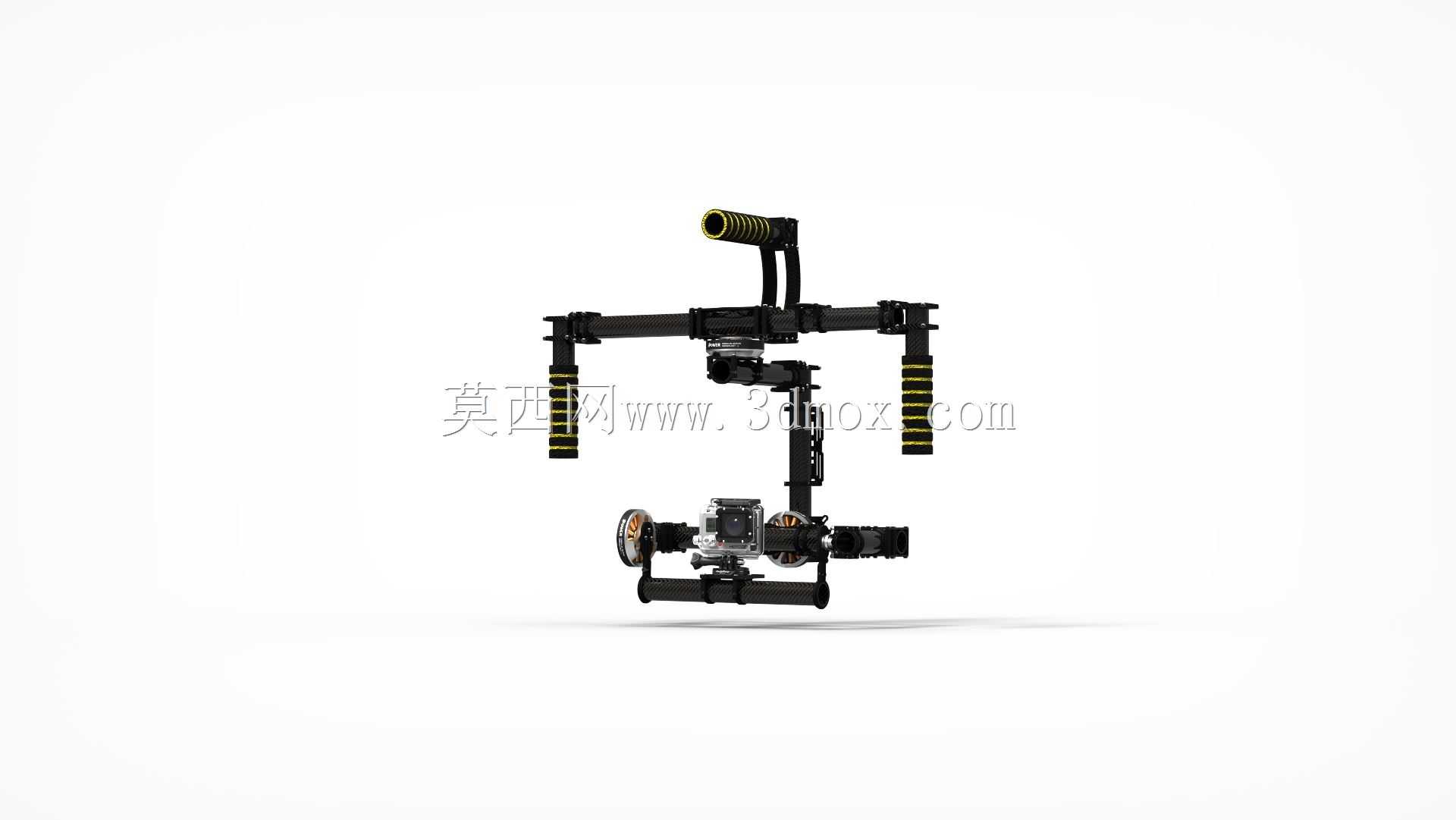

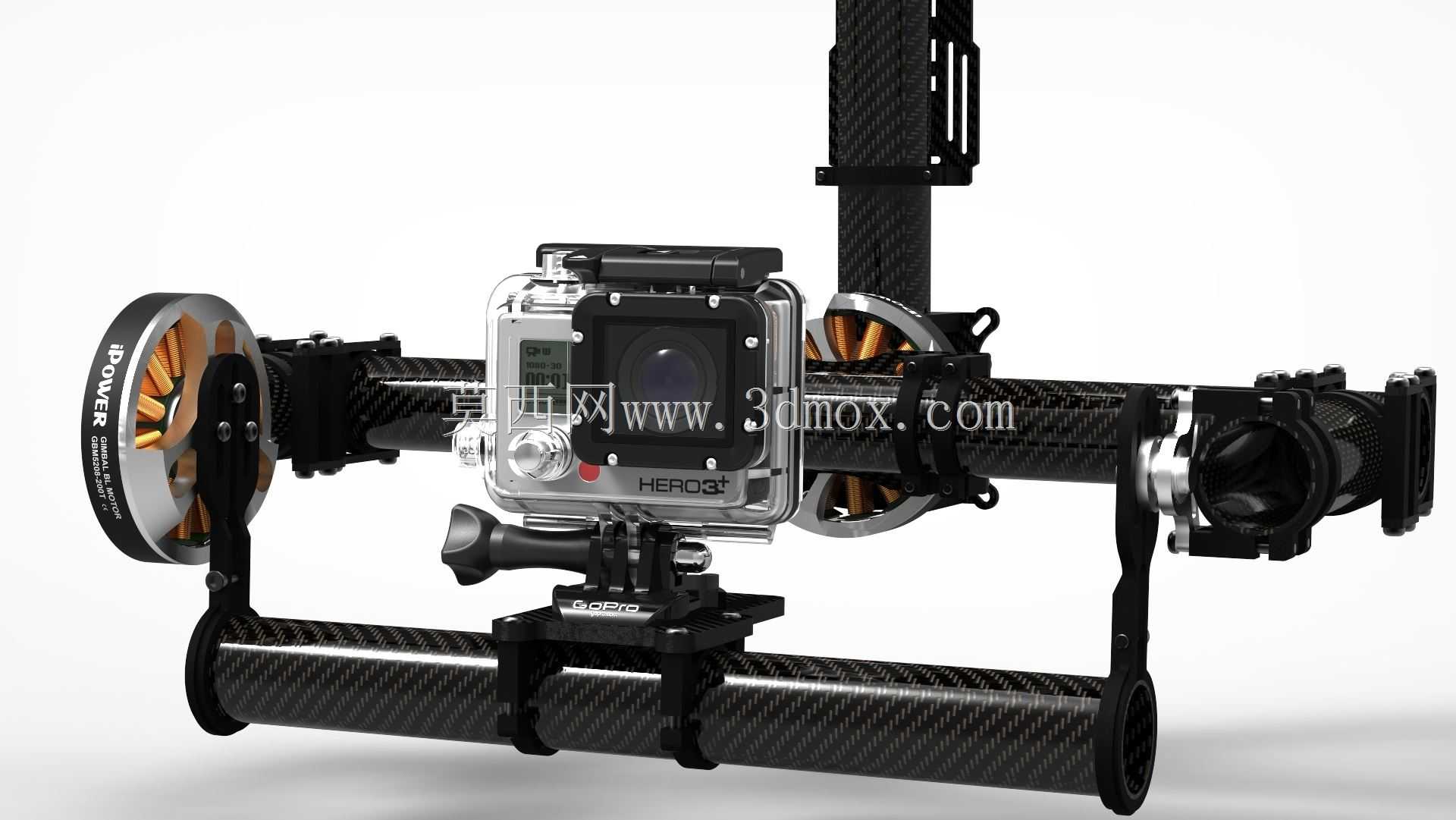

这款双轴无刷云台结构，主要面向户外航拍、极限运动记录、便携影视拍摄等场景设计，核心作用是为挂载的运动相机提供实时增稳补偿，抵消载体行进、转向、颠簸过程中产生的多维度晃动，保证拍摄画面的平稳流畅，避免画面抖动、倾斜影响最终成像效果。从实际使用场景来看，该结构既可以搭载在多旋翼无人机上作为航拍增稳挂载，也可以安装在手持支架、车载固定架、运动穿戴装备上，适配第一视角拍摄、跟拍记录、特殊机位取景等多种拍摄需求，覆盖户外探险、赛事记录、短视频创作、工业巡检航拍等多个使用领域。产品在功能设计上采用双轴无刷直驱方案，搭配大扭矩外转子无刷电机作为动力输出单元，电机定子与转子直接连接云台转动臂，省去了传统齿轮传动带来的回程间隙与传动损耗，既提升了增稳响应速度，也降低了运行过程中的噪音与结构磨损，延长设备的连续使用寿命。结构主体的支撑臂采用碳纤维管材加工成型，在保证结构刚性、满足抗扭抗弯强度要求的前提下，最大限度降低了整体结构重量，减少无刷电机的负载压力，提升增稳系统的动态响应表现。设计过程中充分考虑了运动相机的安装适配性，快装底座预留了通用运动相机的标准安装孔位，可直接适配主流运动相机的防水壳与裸机安装，安装位置可根据相机重心进行前后微调，保证整机重心落在云台转动轴线上，避免出现偏载导致的电机负载不均、增稳精度下降问题。在安装边界设计上，横向支撑臂的长度预留了足够的转动空间，双轴转动范围内不会与支撑结构、挂载的相机产生运动干涉，俯仰轴与横滚轴的转动角度覆盖了常规拍摄所需的取景范围，既满足大角度俯仰拍摄的需求，也能在横滚方向实现±45度以上的倾斜补偿。整体结构采用模块化设计思路，电机座、管夹、相机快装板均为独立可拆分构件，既方便后期根据使用需求更换不同扭矩的电机、调整支撑臂长度适配不同尺寸的拍摄设备，也便于日常维护更换受损部件，降低使用维护成本。管夹结构采用对称锁紧设计，可保证碳纤维管的夹持力均匀分布，避免长期使用后出现支撑臂松动、偏移的问题，所有转动配合部位均预留了标准轴承安装位，可有效降低转动阻尼，提升轴系转动的顺滑度，保证增稳控制的精度表现。
