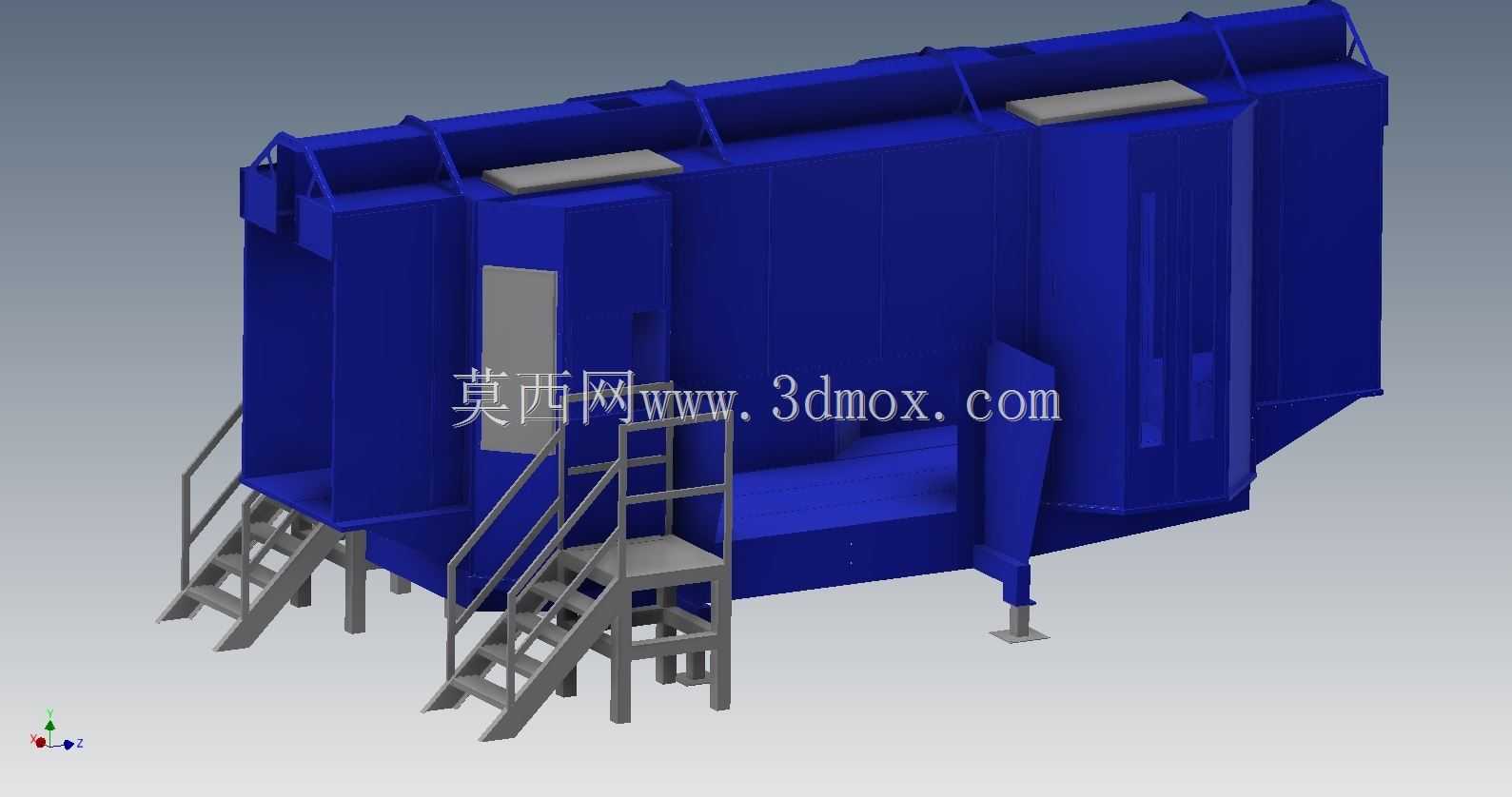

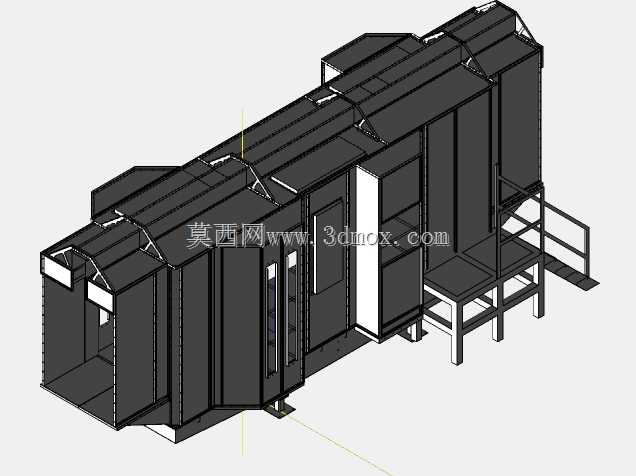

直通式粉末涂装作业舱体结构设计

该直通式粉末涂装作业舱主要应用于工业制造领域的工件表面粉末喷涂工序，常见于汽车零部件、铁路配件、通用工业金属构件的表面处理生产线中，承担粉末喷涂过程中的舱体封闭、粉末回收、作业空间隔离的核心作用，可有效避免喷涂过程中粉末外溢污染车间环境，同时为静电粉末喷涂提供稳定的作业空间，保障喷涂过程中粉末均匀附着在工件表面，提升工件表面涂层的附着力与均匀度。设备整体采用直通式布局设计，两端预留工件进出通道，可适配悬挂输送线、地面辊道输送线等多种工件输送形式，能够满足连续化批量喷涂作业的生产需求，舱体主体采用大容积封闭结构，内部预留足够的喷枪安装、工件通行与操作人员作业空间，侧面设置带安全护栏的钢制检修梯与操作平台，方便操作人员进入舱体侧部完成喷枪调试、设备维护、舱内清理等日常作业，梯台结构采用防滑踏步设计，护栏高度符合工业作业安全防护标准，可有效保障运维人员的作业安全。舱体顶部设置预留的过滤组件安装位，用于安装粉末回收过滤元件，可将喷涂过程中未附着在工件表面的粉末通过回风系统抽吸过滤，实现粉末的回收再利用，降低喷涂生产的物料损耗，同时避免超细粉末排入车间影响作业人员职业健康。设计过程中充分考虑了设备的安装边界与现场适配性，舱体底部采用可调式支撑脚结构，可根据车间地面平整度调整支撑高度，降低对安装地面的平整度要求，舱体整体采用模块化分段设计，各段舱体之间采用法兰拼接结构，方便设备的运输与现场组装，可根据不同生产线的工件尺寸、产能需求调整舱体的整体长度与内部作业宽度。舱体内部做平滑过渡处理，避免出现粉末堆积的死角，方便日常生产过程中的舱内清理，减少换色清理的工作量，适配多颜色粉末的喷涂生产需求，舱体侧壁设置观察窗与检修门，可在生产过程中随时观察内部喷涂作业状态，出现卡件、喷枪故障等问题时可快速开启检修门处理，减少生产线停机时间。整体结构兼顾了生产实用性、运维便捷性与安全防护要求，可适配不同规模的表面处理喷涂生产线使用，能够有效提升粉末喷涂工序的生产效率，降低生产过程中的物料损耗与环境污染风险。
