六级旋风预热器升级结构设计方案

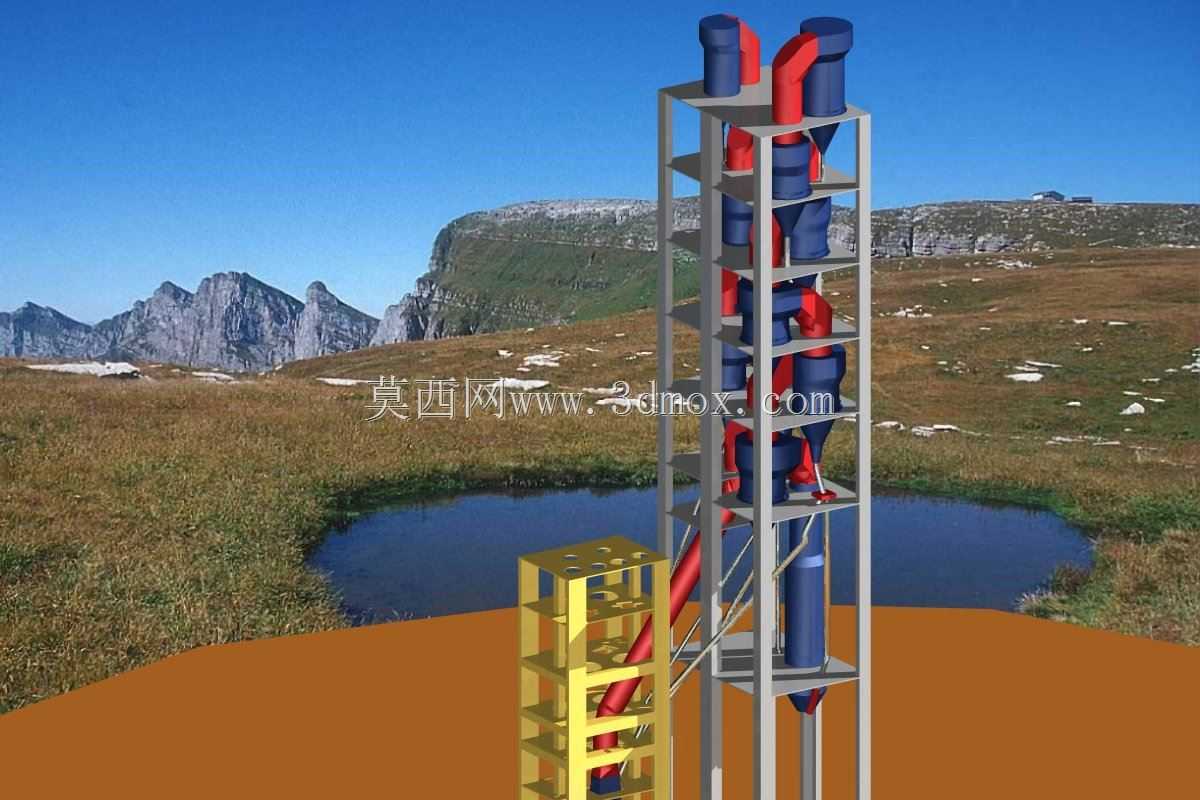

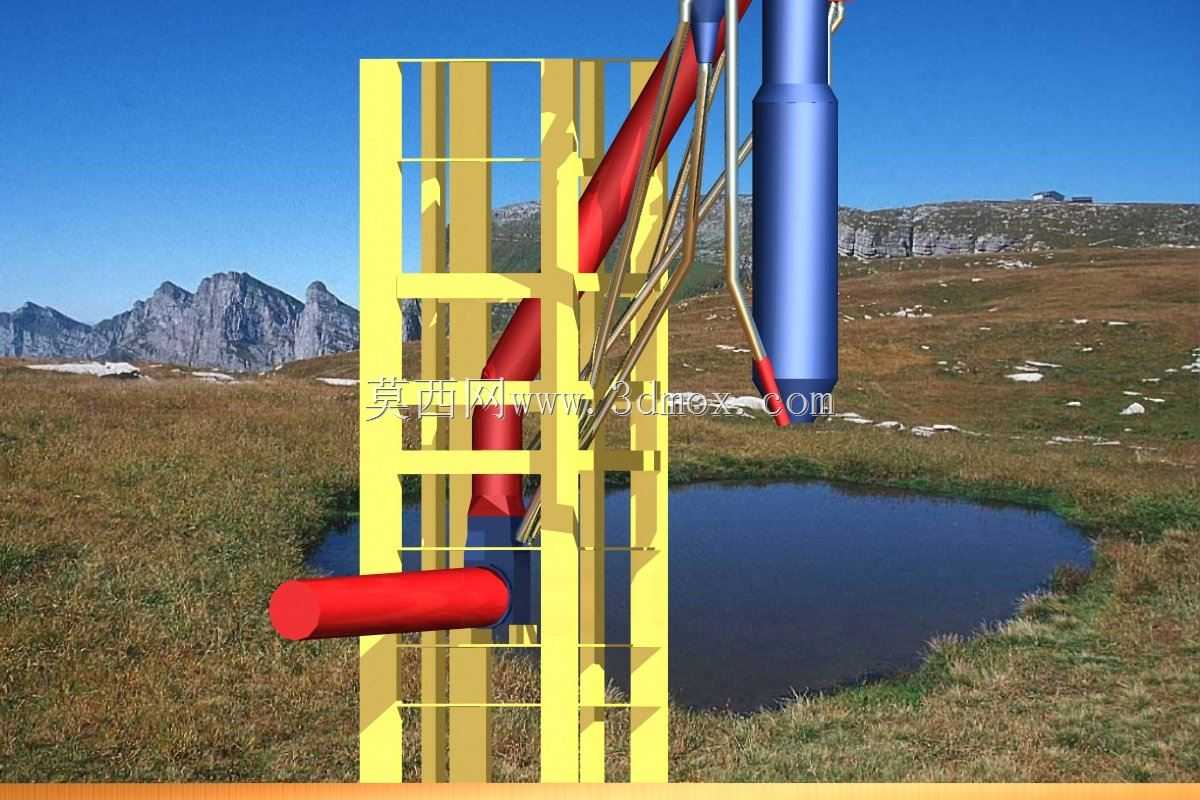

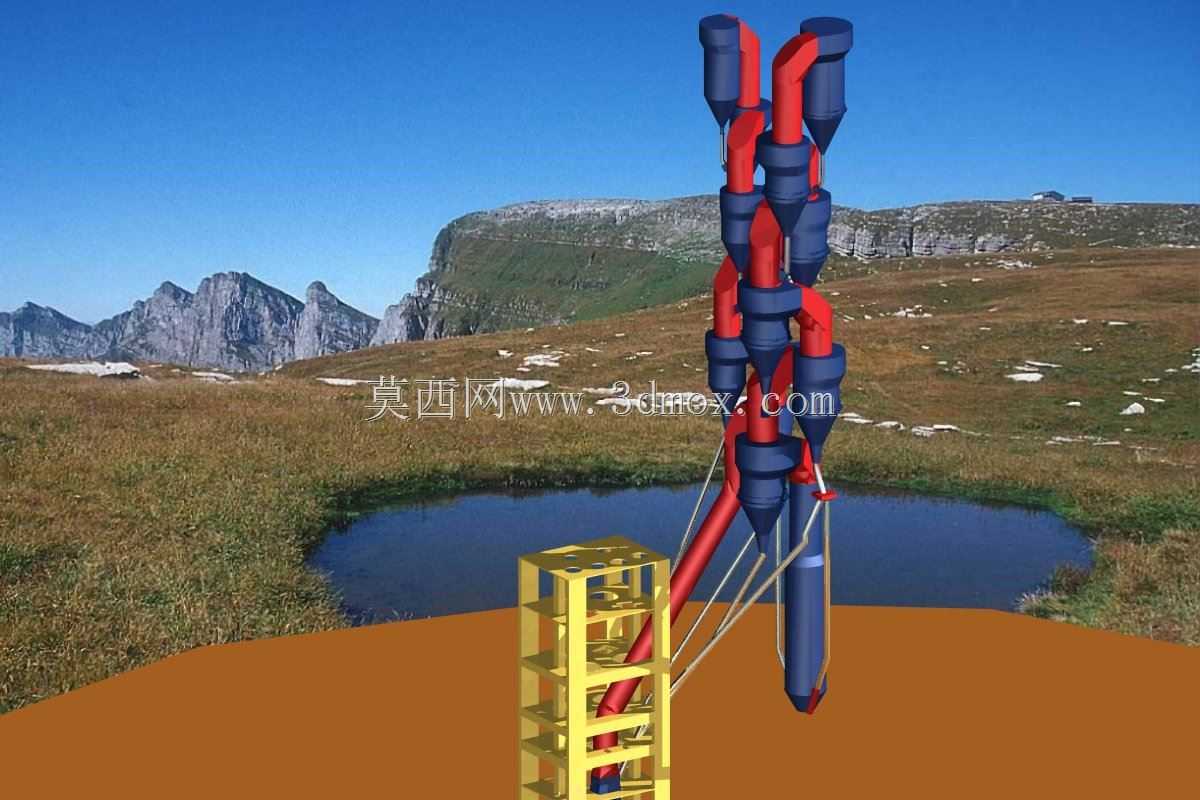

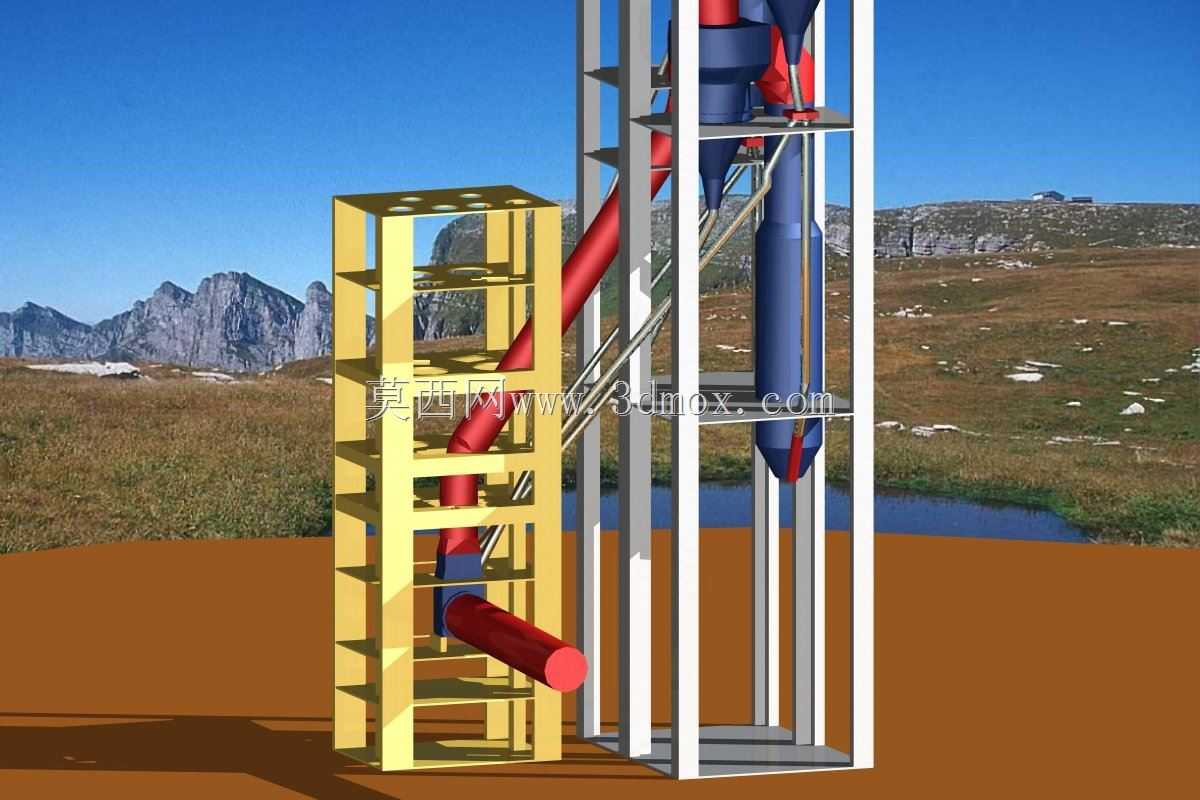

本套升级结构针对建材、冶金行业煅烧生产线的预热工段需求设计，核心解决传统五级旋风预热器热交换效率不足、出料温度偏高、系统阻力偏大的痛点，适配现有窑柱直径1至6级从5.4米到5.7米梯度配置、煅烧炉管柱直径从6.6米到6.9米梯度配置的在产生产线改造场景，无需大规模改动原有厂房钢结构基础即可完成升级替换。设备整体采用立式框架集成布局，左侧为多层支撑钢框架搭载的多级下料管与换热管道，红色管道为物料输送通道，采用大曲率弯管设计降低物料输送过程中的阻力损耗，避免物料在弯管处积料堵塞；右侧为六级旋风分离器串联结构，蓝色筒体为旋风分离腔体，每一级旋风筒都经过流场优化，调整了内筒插入深度与筒体锥角角度，让气固两相流在筒体内形成稳定的离心分离场，既保证物料与高温烟气的充分接触换热，又能高效完成气固分离，减少物料被烟气带走的飞损量。设计过程中针对不同级数的旋风筒匹配了对应直径规格，从第一级到第六级的筒径按照换热梯度逐级调整，适配不同阶段的物料浓度与烟气流量变化，配套的转换门直径为0.8米，可实现不同工况下的物料流向切换，满足生产调试与故障旁路的需求；分隔门直径为1.0米，可灵活切断单级旋风筒的物料通路，方便不停炉状态下的局部检修作业。整套设备的安装边界控制在宽度6.3米、总高度121.1米的空间范围内，框架采用标准化型钢拼接结构，各部件的连接接口与原有生产线的法兰尺寸完全匹配，改造施工时可逐段替换原有部件，大幅缩短技改停机周期。设备运行时，生料从最上级旋风筒的进料口进入，依次经过六级旋风筒与高温烟气逆流接触，在每一级筒体内完成分散、换热、分离的过程，最终经过充分预热的物料从最下级出料口送入煅烧炉，可将入炉物料温度提升至800摄氏度以上，有效降低煅烧炉的燃料消耗，同时降低排出烟气的温度，提升整个生产线的热利用效率。整套结构充分考虑了现场安装的检修空间，框架每层都设置了检修平台与爬梯通道，旋风筒的易磨损部位预留了耐磨衬板安装位置，管道接口处预留了膨胀节安装位，可抵消设备高温运行下的热形变应力，保证长期稳定运行。
