工业离心式通风机结构设计

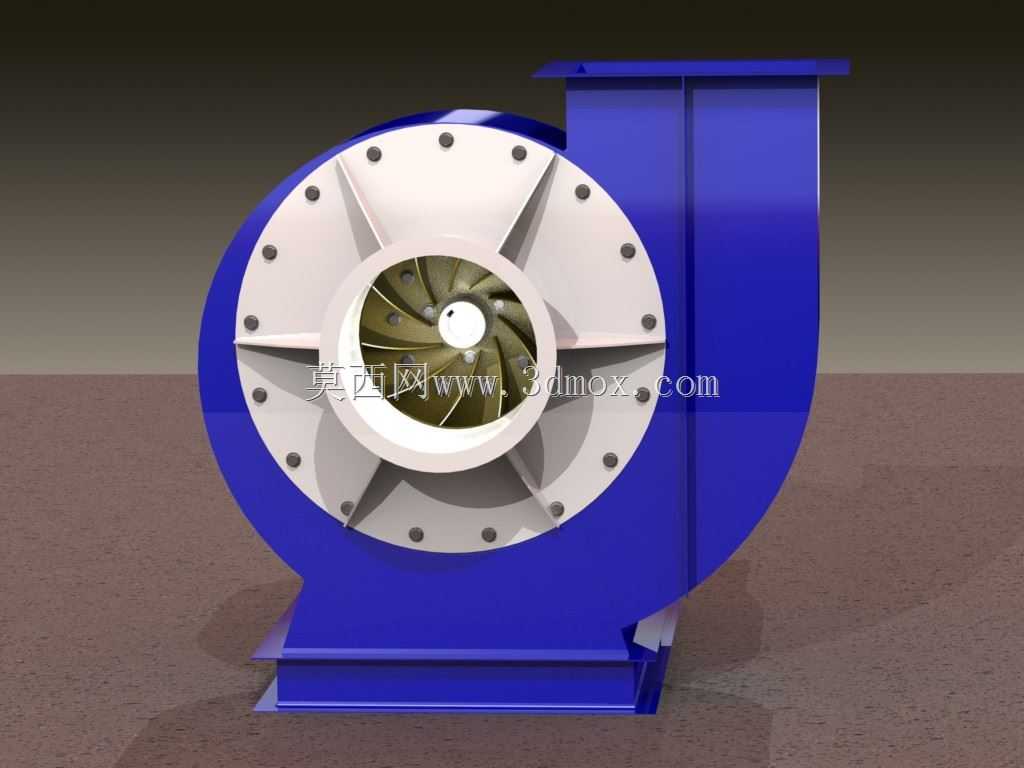

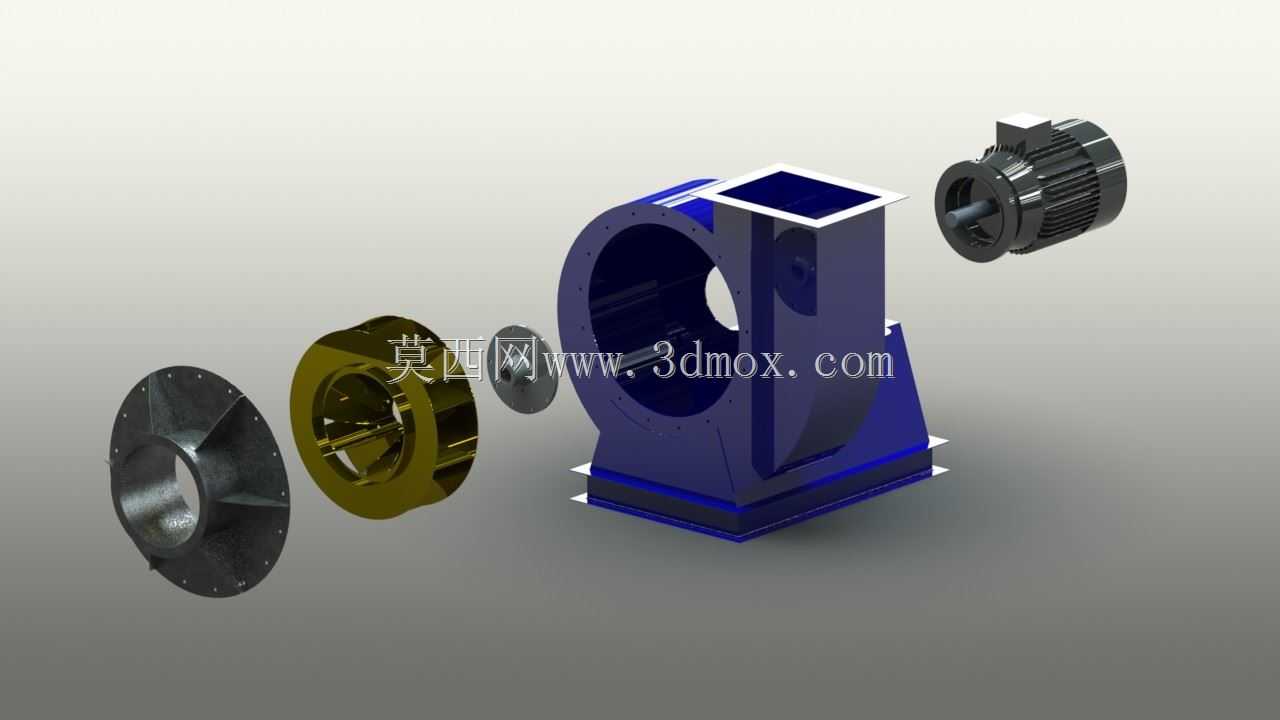

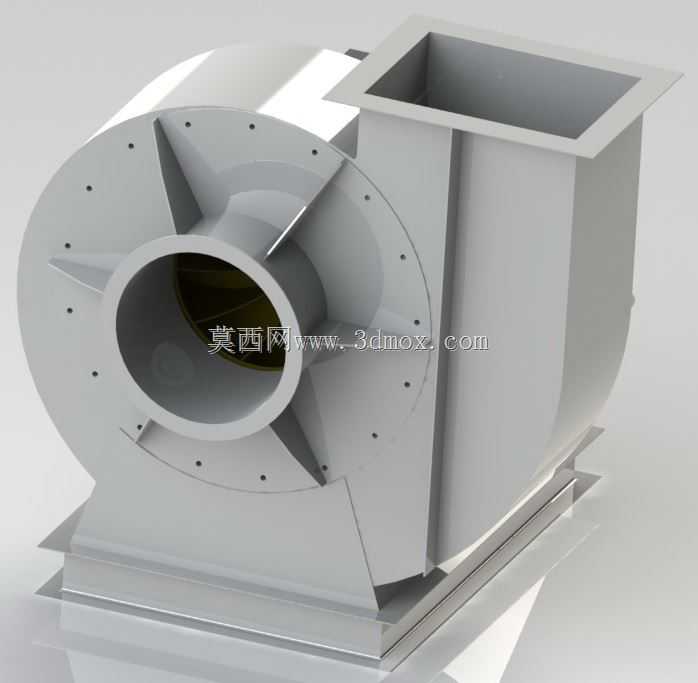

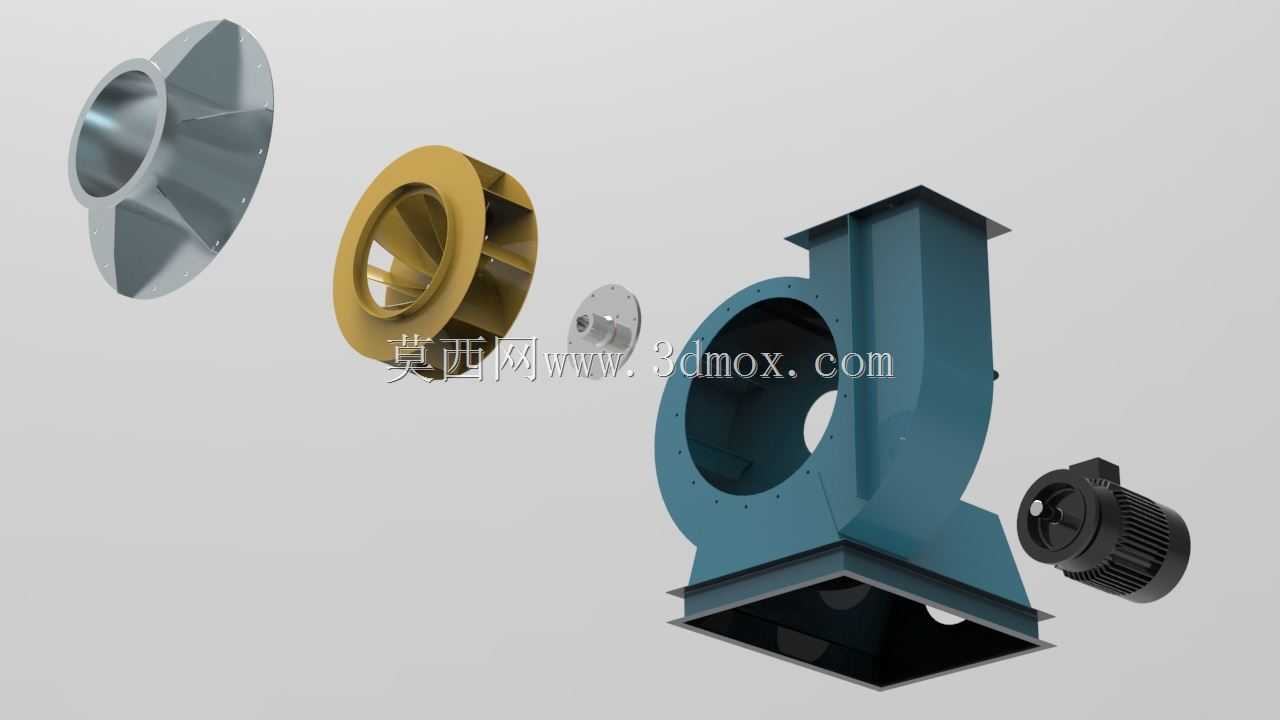

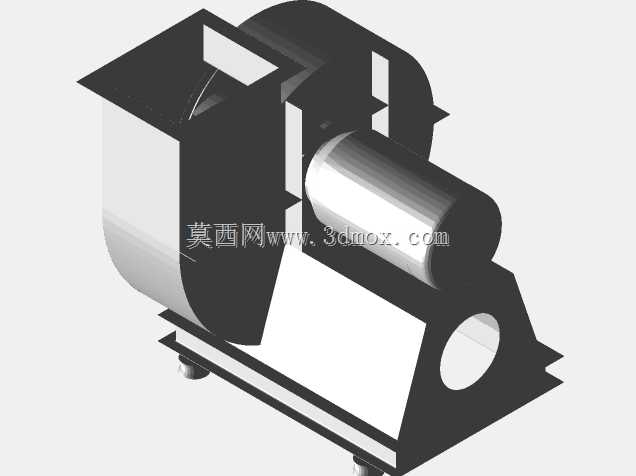

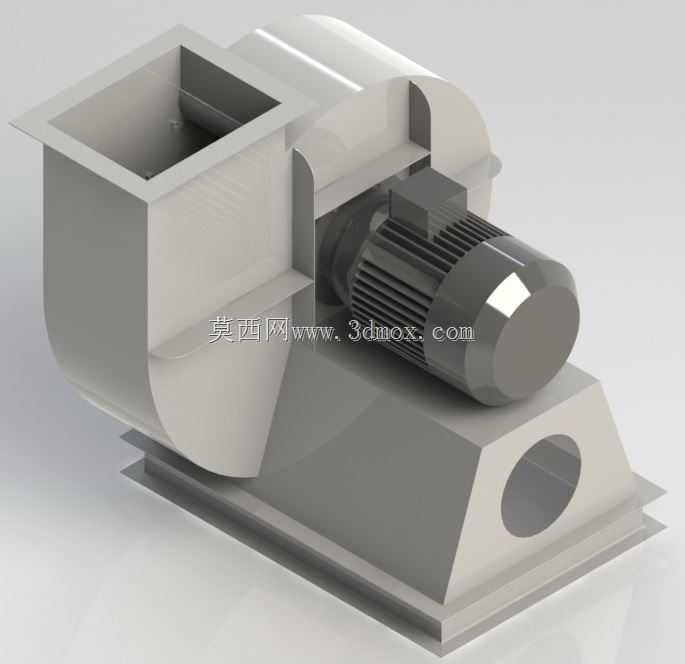

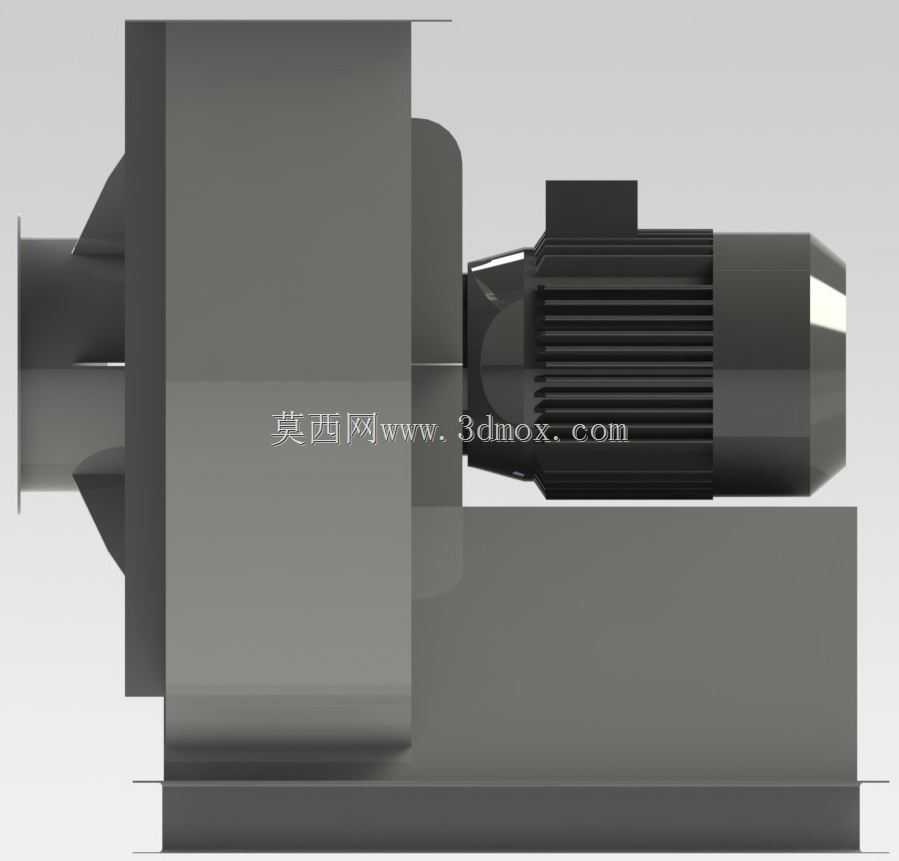

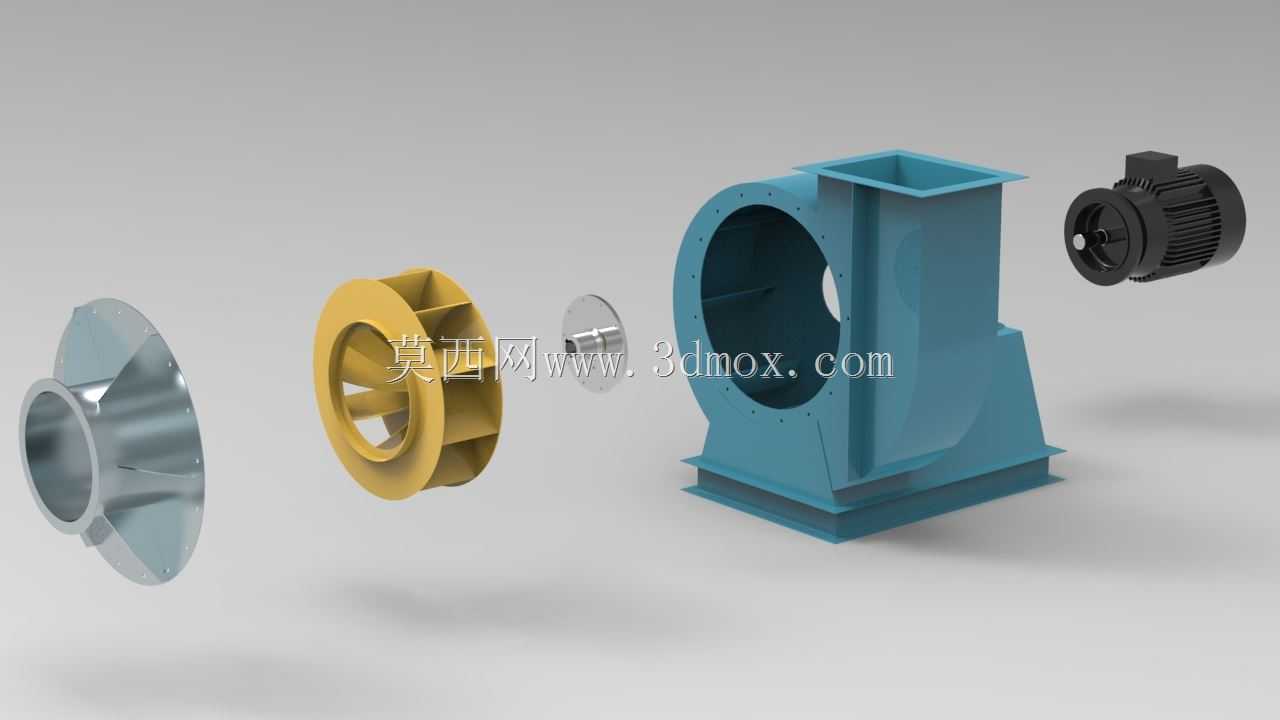

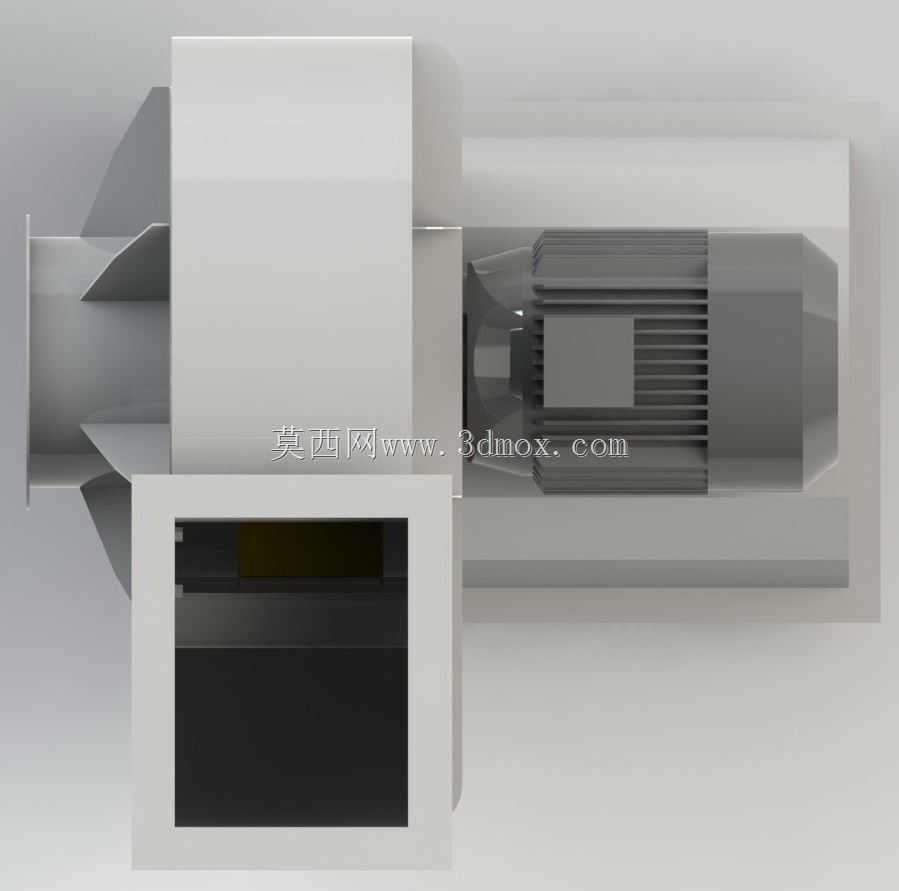

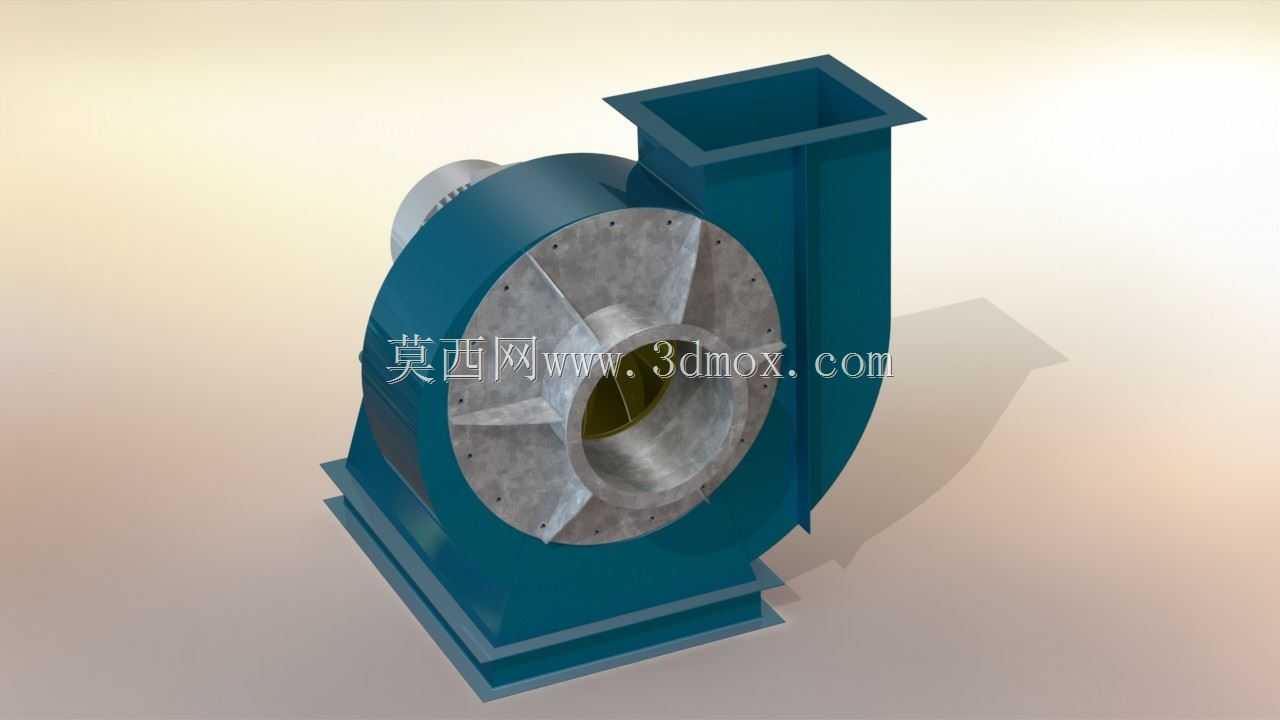

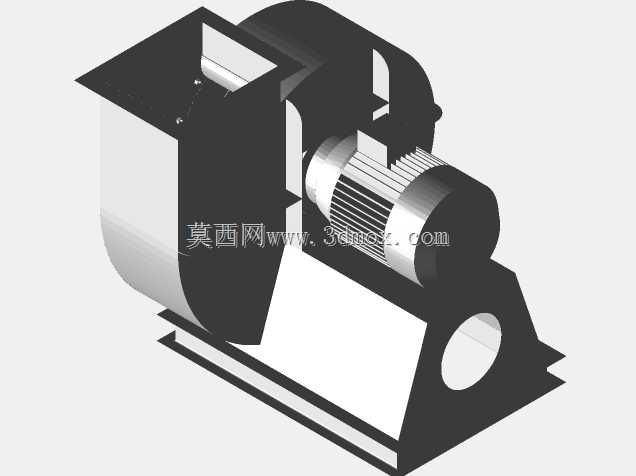

这款离心式通风机主要面向工业厂房通风换气、生产工序除尘排风、暖通系统空气输送等场景使用，可适配车间焊接烟尘排出、生产设备散热送风、除尘系统负压引风等实际工况，也可作为环保除尘设备的核心引风部件，为整套风路系统提供稳定的风压与风量输出，满足不同场景下的空气输送、烟气排出、粉尘收集的动力需求。设备运行时，气流沿轴向进入叶轮腔体，通过高速旋转的叶轮获得动能后，沿蜗壳内壁的导流路径转向90度从出风口排出，依靠离心力作用完成风压提升，相比轴流风机可提供更高的输出风压，适配更长距离的风路输送需求，也能克服除尘滤材、通风管道带来的风阻，保证通风系统稳定运行。在产品功能设计上，这款通风机采用后向式叶轮结构，叶片曲面经过弧度优化，可在保证风量输出的同时降低气流紊流带来的运行噪音，叶轮与壳体之间预留了合理的装配间隙，既避免运转过程中出现部件剐蹭，也能减少间隙漏风带来的效率损耗；蜗壳采用等宽截面的流道设计，内壁光滑过渡，可引导气流平缓转向，降低风阻损耗；侧面的法兰端盖通过周向均匀布置的螺栓与蜗壳主体连接，既保证了腔体的密封性，也方便后期拆解维护叶轮、清理腔体积尘；底部的一体式安装底座设置了平整的安装面与螺栓固定位，可直接固定在混凝土基础或者钢架平台上，保证设备高速运转时的稳定性，降低运行震动。设计过程中充分考虑了现场安装的边界条件，出风口采用标准方形法兰接口，可直接对接同规格的通风管道，无需额外制作转接件；设备整体的安装尺寸预留了足够的检修空间，侧面端盖拆卸方向无结构遮挡，后期维护时无需挪动整机即可完成叶轮检修、轴承加注润滑脂等操作；进风口位于端盖中心位置，可根据现场需求对接进风管道或者加装防护网，避免杂物吸入叶轮造成设备损坏。整体结构紧凑，壳体采用加厚板材设计，可承受长期运行的风压负载，底座与蜗壳采用刚性连接，整体刚性充足，可适配不同工业场景的长期稳定运行需求，在保证通风效率的同时兼顾了安装便利性与后期维护的便捷性，能够满足多数工业通风、除尘引风场景的使用要求。
