工业焊接用气体调压调节器结构设计

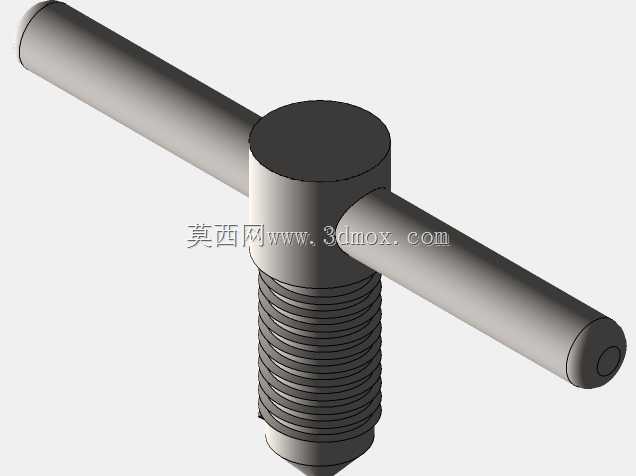

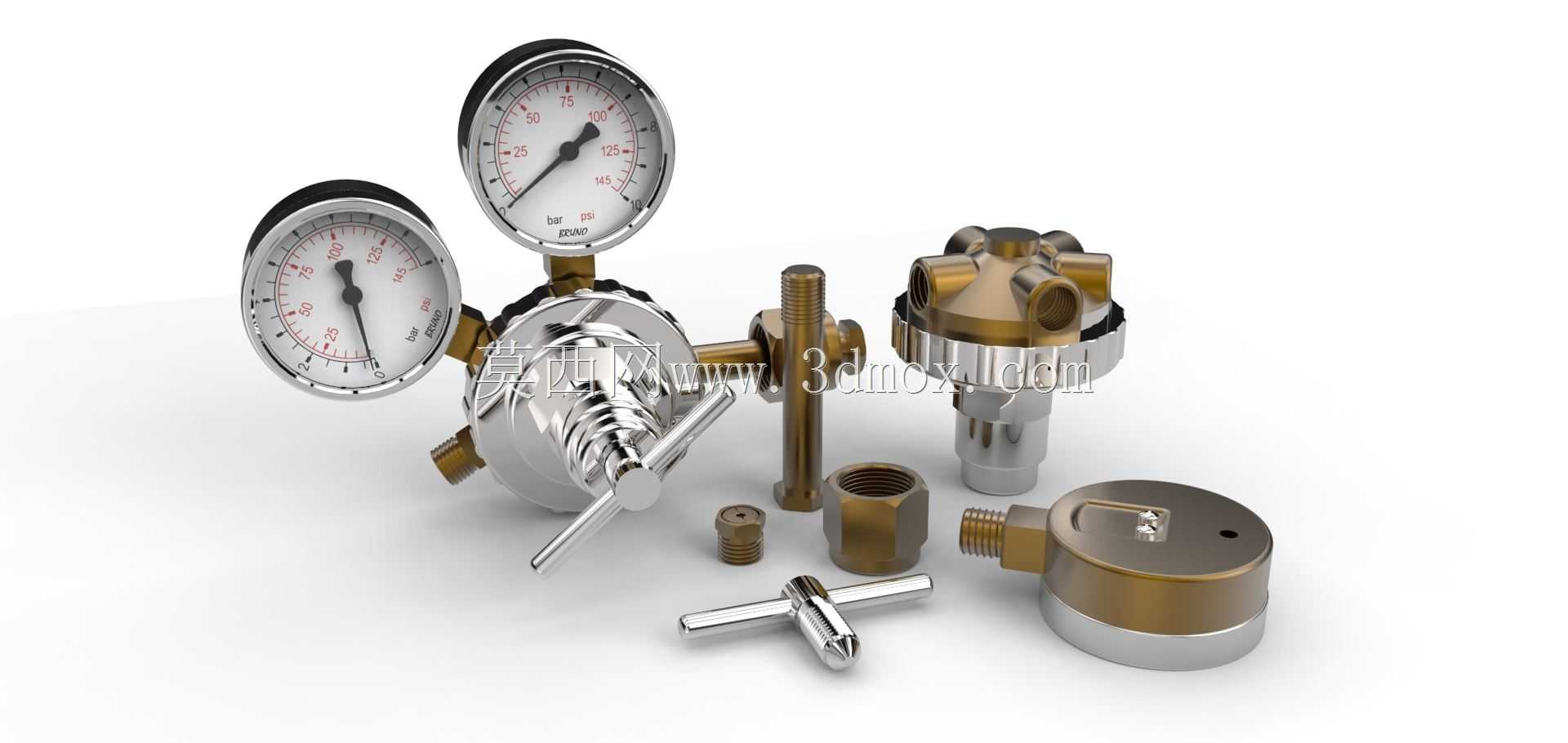

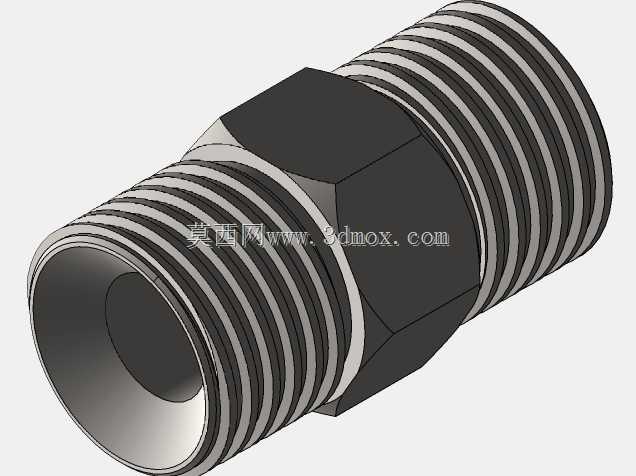

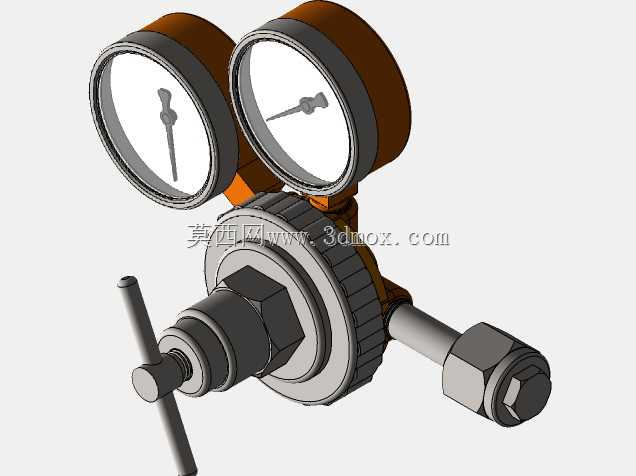

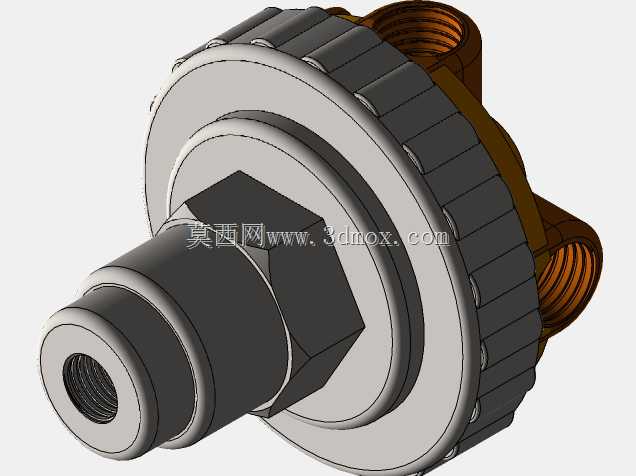

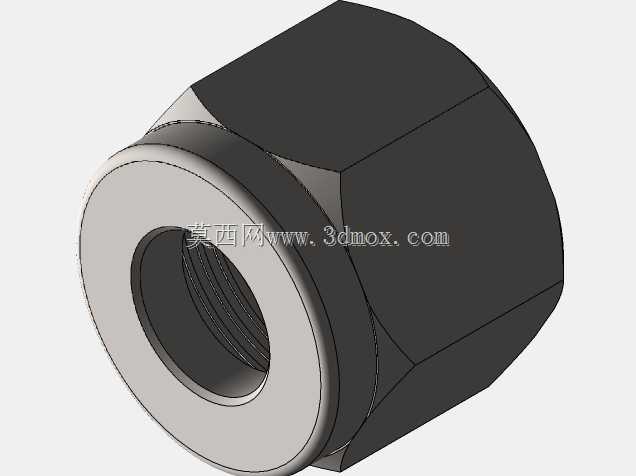

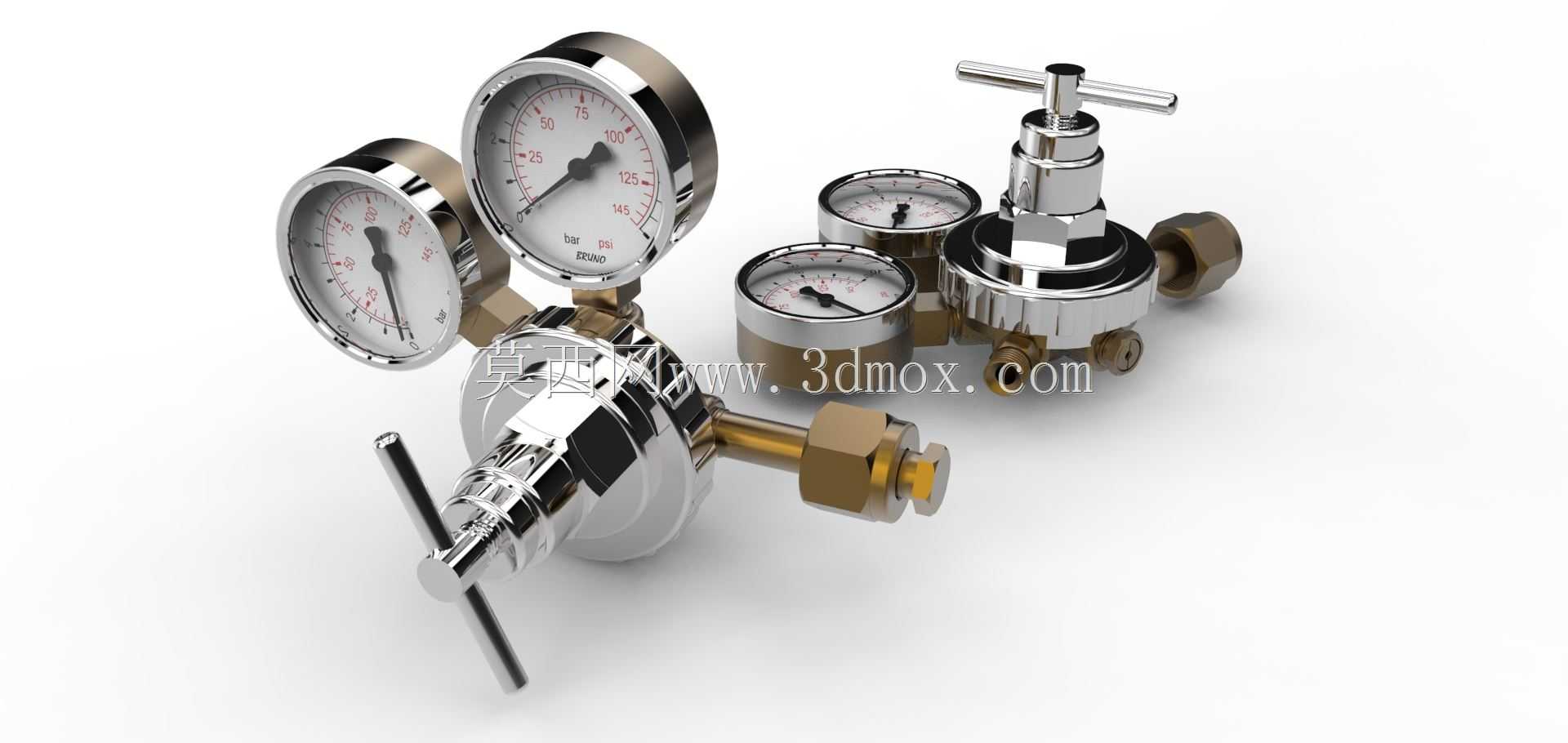

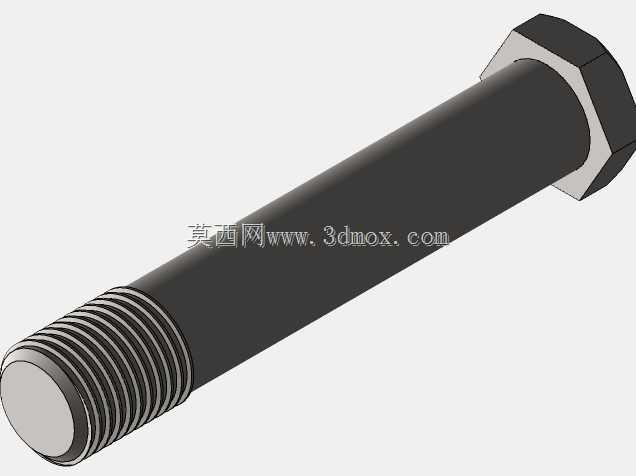

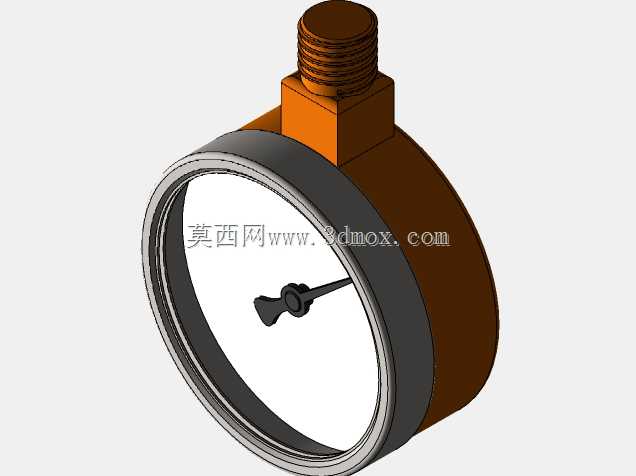

这款气体调压调节器主要面向工业焊接作业场景设计，可适配二氧化碳等常用焊接保护气的气路调压需求，是气保焊接作业中连接高压储气钢瓶与焊枪输气管路的核心配套部件，能够将钢瓶内输出的高压气体稳定调节至焊接作业所需的工作压力区间，避免气压波动干扰焊接保护气幕的成型稳定性，减少焊接过程中因气压不稳产生的气孔、焊穿等质量缺陷，同时也可在实验室气路、小型工业气体输送支路中承担压力调控与稳压输出的作用。产品整体采用分体式模块化结构设计，核心调压阀体采用黄铜材质加工成型，兼顾耐气体腐蚀性能与结构强度，表面做抛光钝化处理减少长期使用后的氧化锈蚀问题；调压旋钮采用滚花防滑结构设计，操作人员佩戴焊接防护手套时也可顺畅完成压力调节操作，无需额外摘除手套提升作业操作效率。产品配置两块径向安装的弹簧管压力表，分别实时显示钢瓶侧的高压输入压力与输出侧的工作压力，压力表表盘采用大刻度白色表盘搭配红色警示刻度线设计，作业人员在较远的焊接操作位也可快速识别压力数值，及时掌握钢瓶余压与输出压力状态，避免气压不足影响焊接作业连续性。调压结构内部采用弹性膜片配合弹簧预紧的稳压结构，当输入侧钢瓶压力随气体消耗逐步下降时，可自动调整阀口开度维持输出压力的稳定，无需操作人员频繁手动调整压力参数。产品的进气端采用标准钢瓶连接螺纹设计，可直接匹配市面常用的高压工业气体钢瓶瓶口接口，无需额外加工转换接头；出气端预留标准快插接头安装位，可适配不同管径的焊接输气软管，整体安装边界紧凑，整套调节器连同压力表的横向安装尺寸控制在180mm范围内，竖向安装高度不超过160mm，安装后不会与钢瓶护罩、焊接设备周边的走线管路产生空间干涉，适配绝大多数车间现有焊接工位的安装空间要求。产品附带的配套拆装工具可直接完成日常的密封圈更换、压力表校准等维护操作，降低设备日常运维的复杂度，拆分后的各部件均采用标准化接口设计，易损件可直接替换通用标准配件，无需定制特殊备件，能够有效降低长期使用的维护成本。
