小型流体计量调控隔膜式组件结构

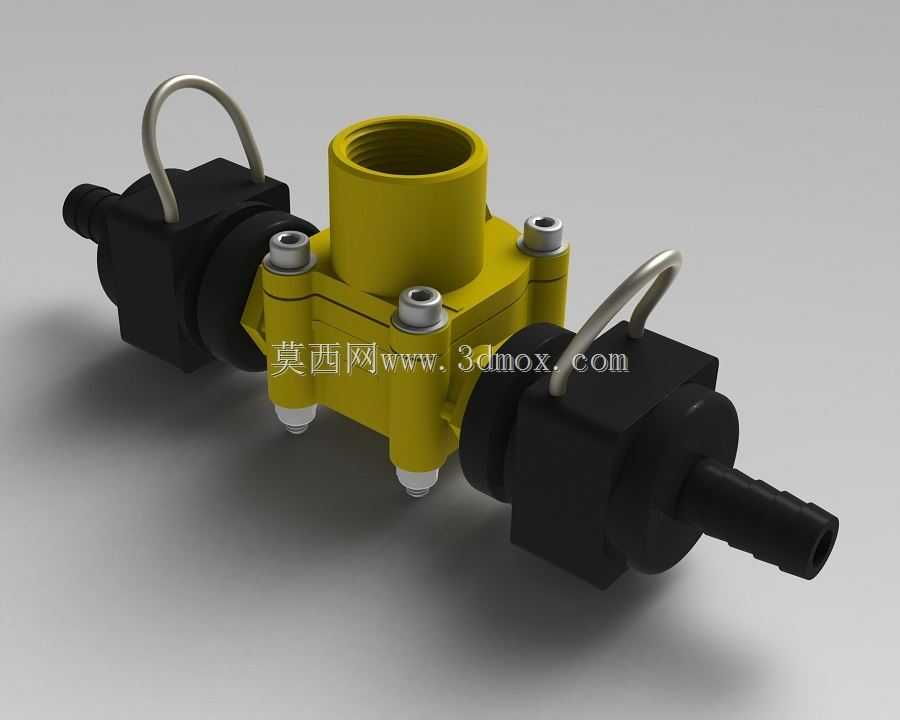

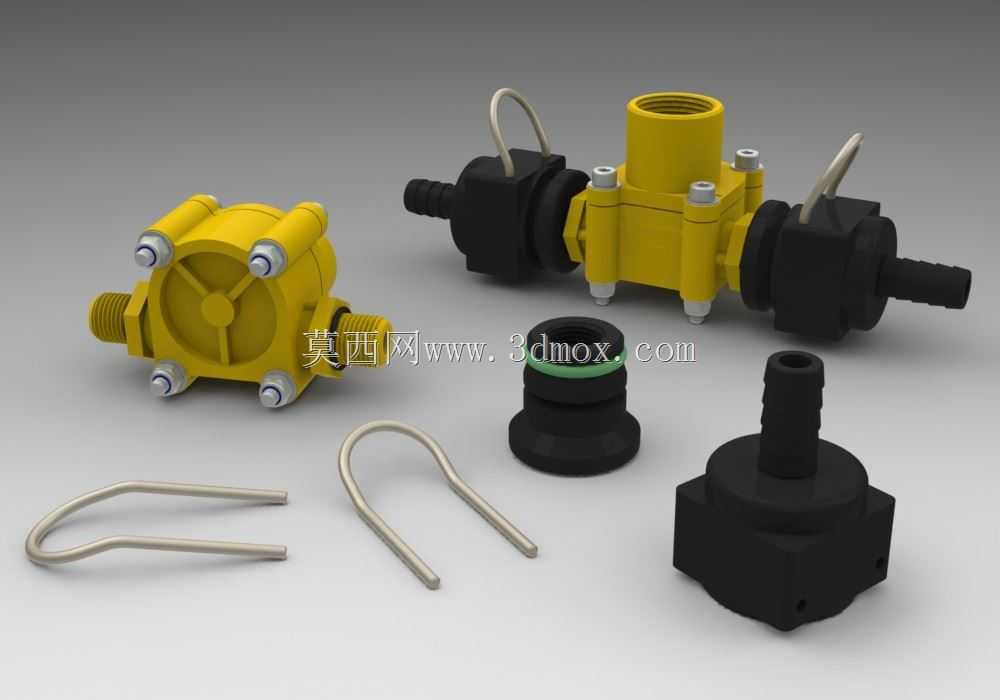

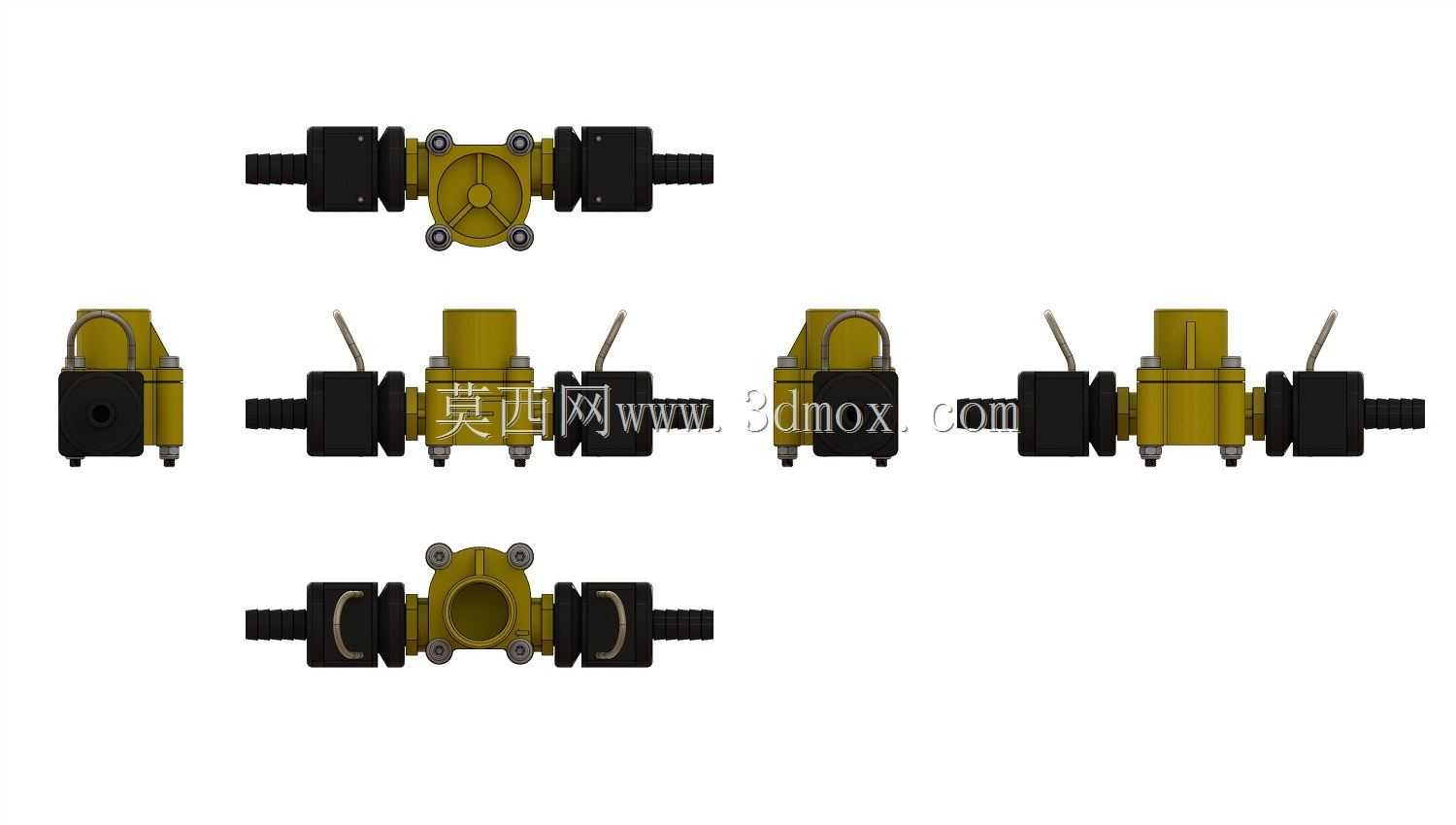

这套小型流体调控计量组件，主要面向小流量流体输送场景的精准管控需求，常见于家用净水设备、小型饮品售卖机、实验室微量试剂输送、园艺滴灌系统等对流量精度有要求的低压流体管路中，核心作用是在0.3-6升/分钟的流量区间内，稳定完成流体通断切换、流量计量与管路压力适配，避免小流量工况下出现流量波动、管路漏液或者计量偏差过大的问题。从功能特性来看，组件采用隔膜式结构设计，将流体过流腔与外部操控结构完全隔离，既可以避免输送流体接触金属部件产生污染，也能适配弱酸碱类的特殊流体输送需求，进出接口采用1/4规格的通用管路连接尺寸，既可以适配硬管插接也能搭配软管卡箍固定，配套的U型金属快装卡件无需额外工具即可完成组件的拆装维护，大幅降低现场运维的操作难度。设计过程中优先考虑了小空间安装的适配性，整体主体结构采用方圆形过渡的紧凑造型，没有突出的尖锐棱角，主体外壳采用增强工程塑料材质，在保证结构强度耐受1MPa以内工作压力的同时，大幅降低了组件整体重量，安装时不需要额外设计重型支撑结构，直接通过管路卡接即可完成固定。安装边界方面，组件主体最大外径控制在60mm以内，轴向总长度不含接口时不超过75mm，两侧接口同轴度公差控制在0.1mm以内，避免安装后出现管路错位产生的装配应力，配套的密封胶圈采用径向密封结构，安装时不需要额外缠绕密封带即可达到IP65级别的密封效果，适配-10℃到60℃的流体工作温度，既可以满足常温饮用水输送，也能适配低温冷却液的小流量循环管控。组件拆分后的各个零件都做了装配导向设计，快装卡件的U型开口做了圆弧过渡，装配时可以顺着导向槽直接卡入定位，不需要反复对位调整，隔膜件的安装台阶做了防呆设计，不会出现装反导致的密封失效问题，整体结构在满足功能需求的前提下，尽可能减少了零件数量，降低生产装配的成本，同时也减少了后期使用过程中可能出现的故障点，适配长时间连续工作的小流量流体输送场景。
