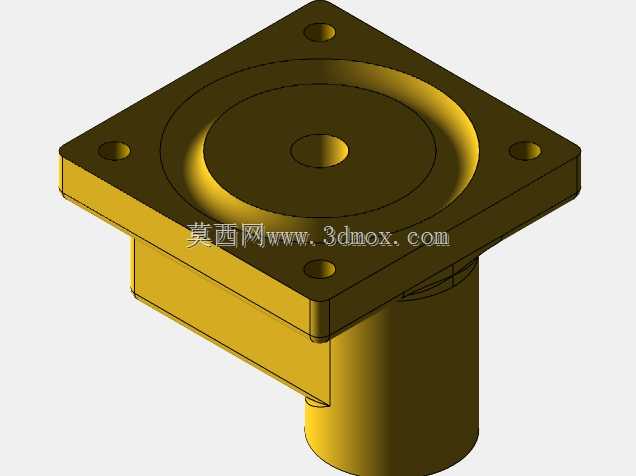

气缸润滑用油量自动调节雾化给油装置

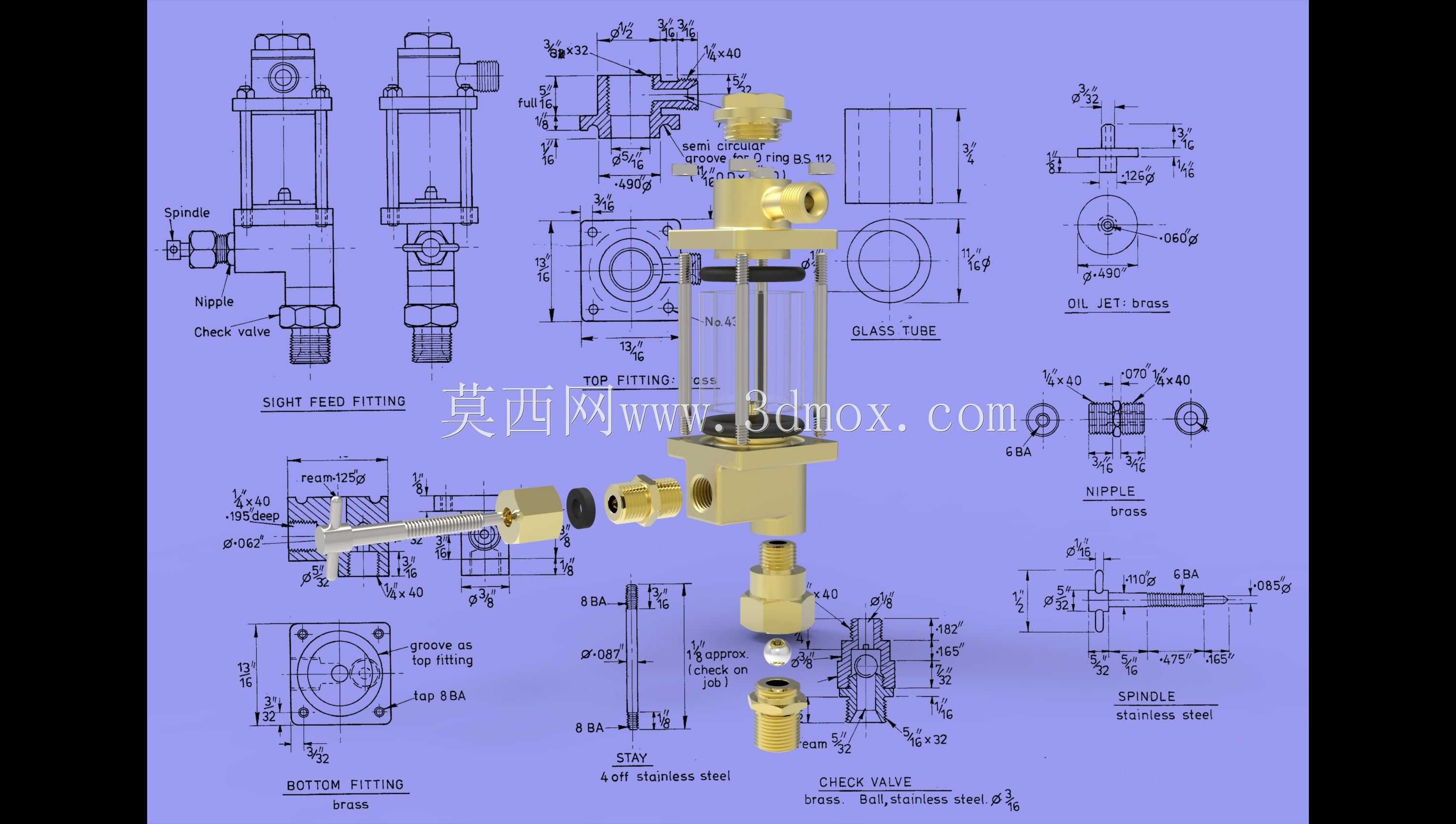

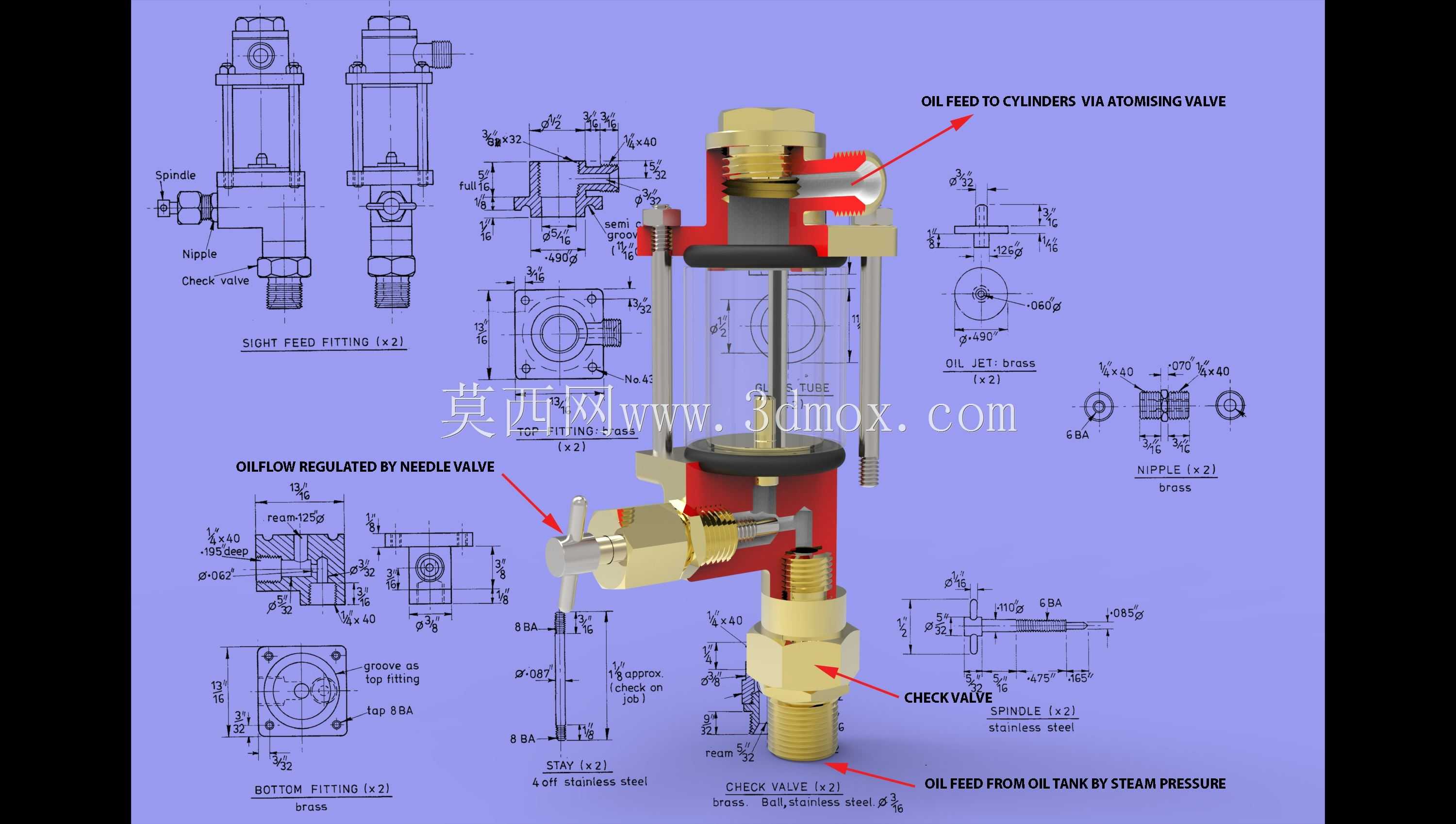

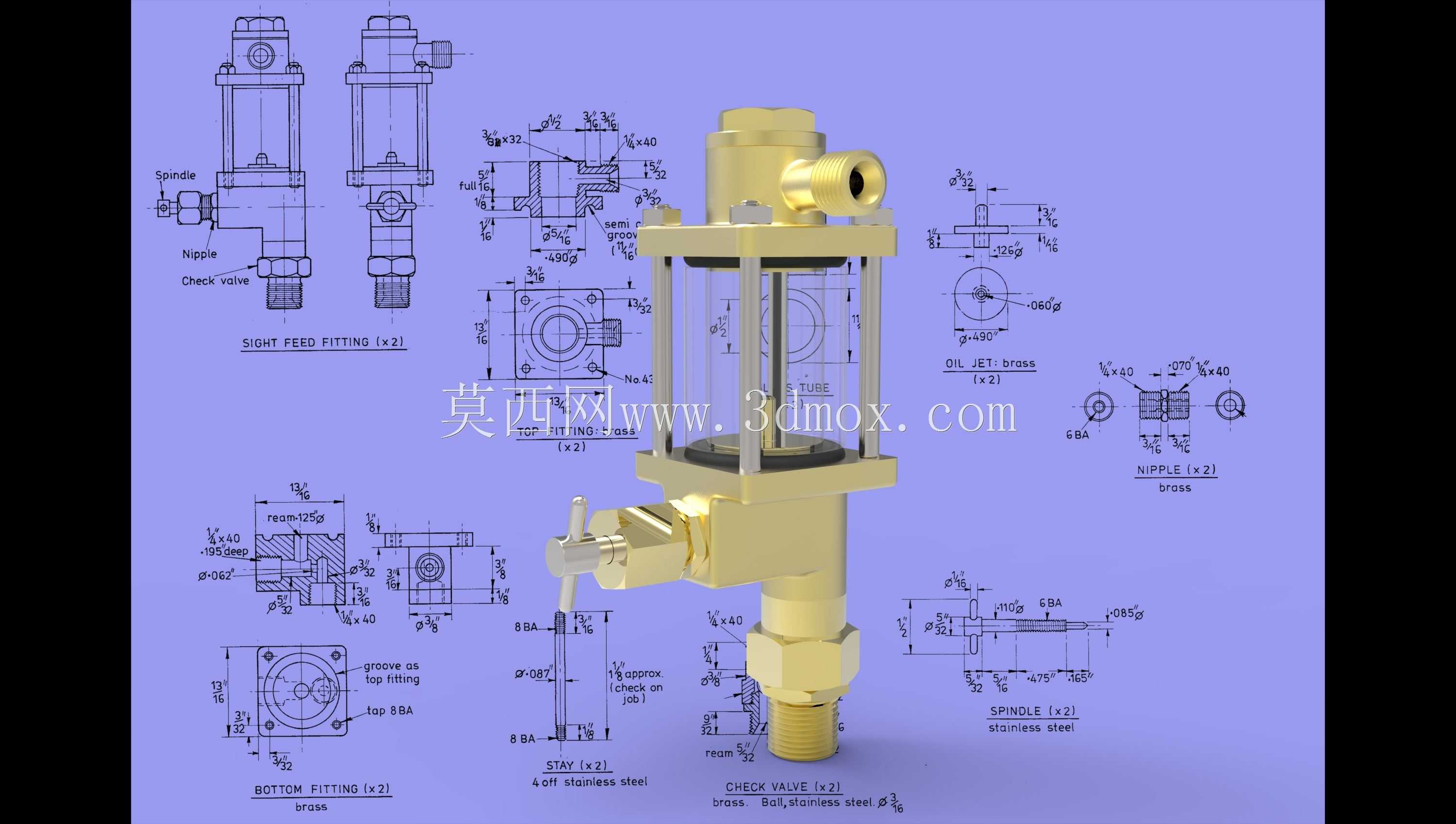

该装置主要应用于采用压力油雾润滑的往复式气缸、气动执行元件配套润滑场景，在蒸汽驱动、压缩空气驱动的工业气缸运行过程中，润滑油的供给量直接决定气缸活塞、密封件的磨损速率与运行寿命，供油量过大会造成润滑油浪费、排气带油污染下游介质，供油量不足则会导致密封件干磨、气缸拉缸故障，这套给油装置正是为解决精准油量调控需求设计的集成式油路组件。装置整体集成了止回、油量调节、油雾雾化三个核心功能模块，底部进油口依靠蒸汽压力将油箱内的润滑油压入装置内部，进油路径上设置的止回阀结构可以避免气缸侧压力波动时润滑油反向回流到油箱，保证油路供油的单向稳定性，防止停机后油路空化下次启动出现供油滞后的问题。中部的针阀调节结构承担核心的油量调控功能，通过旋转针阀旋钮改变阀针与节流口的配合间隙，可以精准控制流入雾化段的润滑油流量，操作人员可以根据气缸的运行转速、负载工况、环境温度灵活调整供油量，调节过程线性度好，微调精度可以满足不同规格气缸的润滑需求。上部的雾化结构利用通入的高速气流将节流后流出的润滑油击碎为微米级油雾，顺着出油管路输送到气缸内部的各个润滑点，油雾可以均匀附着在缸壁、活塞环、密封件表面形成连续油膜，相比传统滴油润滑的油膜覆盖均匀度提升60%以上，润滑油利用率也大幅提高。设计过程中充分考虑了现场安装的边界条件，整体采用立式同轴布局，所有接口均采用标准管螺纹连接，不需要额外设计过渡安装板，可以直接串接在气缸的供气管路与润滑油路之间，整体径向最大尺寸不超过60mm，轴向总高度控制在180mm以内，不会占用过多的安装空间，装置外部预留的可视化观察位可以直接观察内部油流状态，方便日常巡检时快速判断供油是否正常，不需要拆解管路就能排查油路堵塞、供油量异常等常见故障。结构上的密封点位全部采用耐油橡胶与金属硬密封结合的形式，可以耐受1MPa以内的工作压力与120℃的工作温度，适配多数工业现场的压缩空气、低压蒸汽驱动气缸的使用工况，内部流道经过圆弧过渡处理，没有直角节流死区，长期使用也不会出现油垢沉积堵塞流道的问题，维护时只需要定期拆洗针阀节流口与雾化喷嘴即可，日常维护工作量极低。
