外啮合齿轮式液压动力供油油泵结构

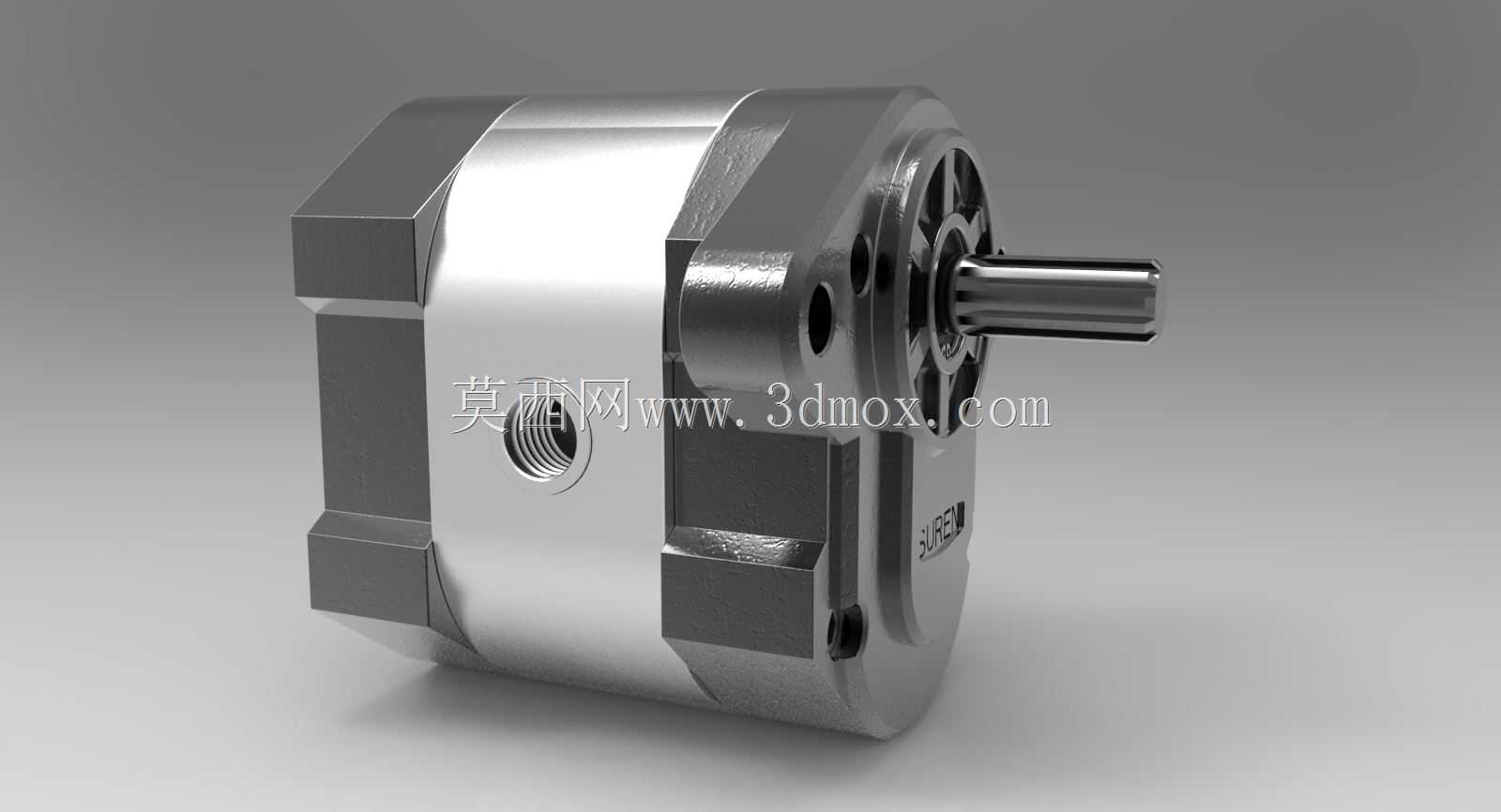

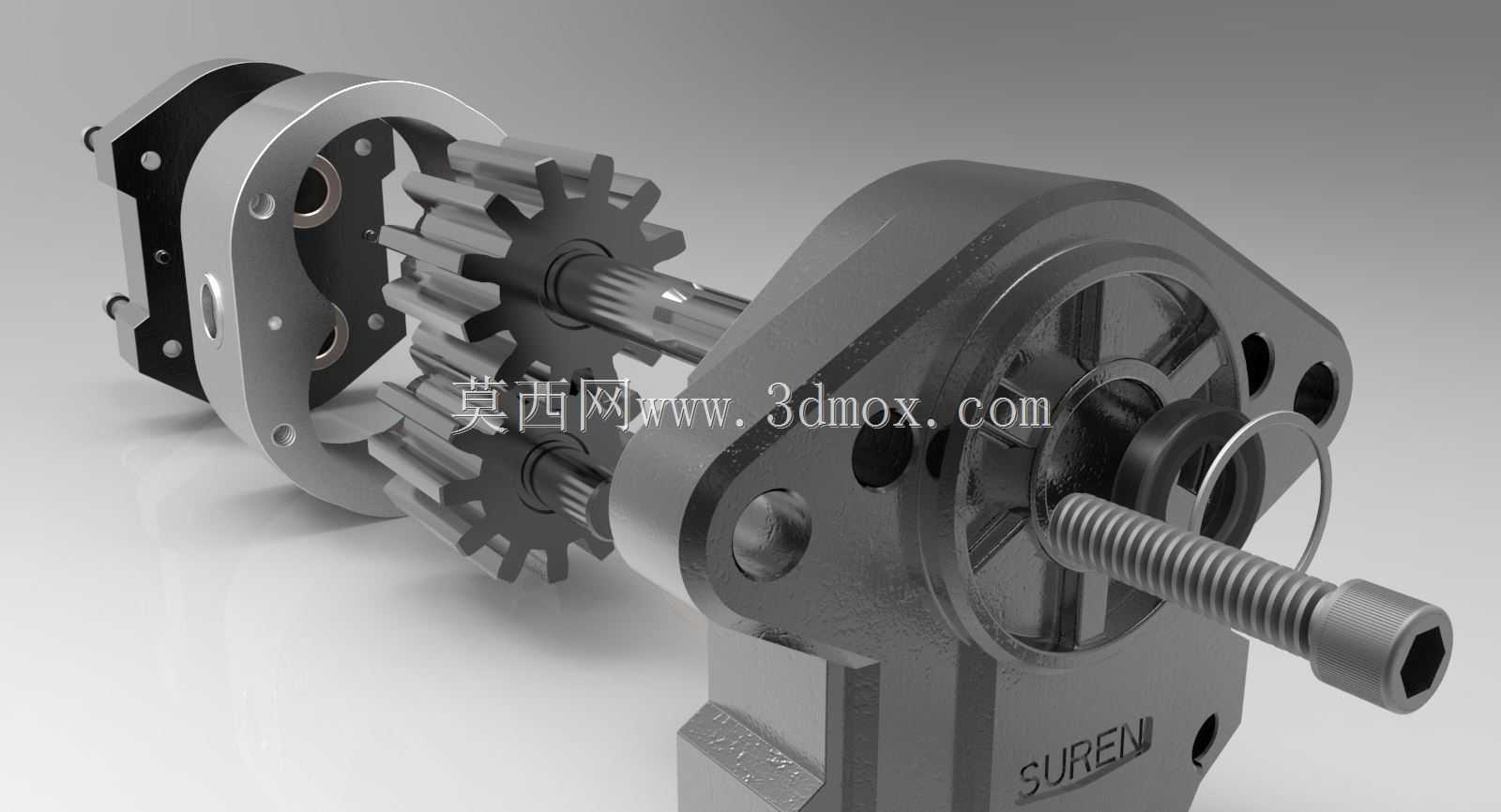

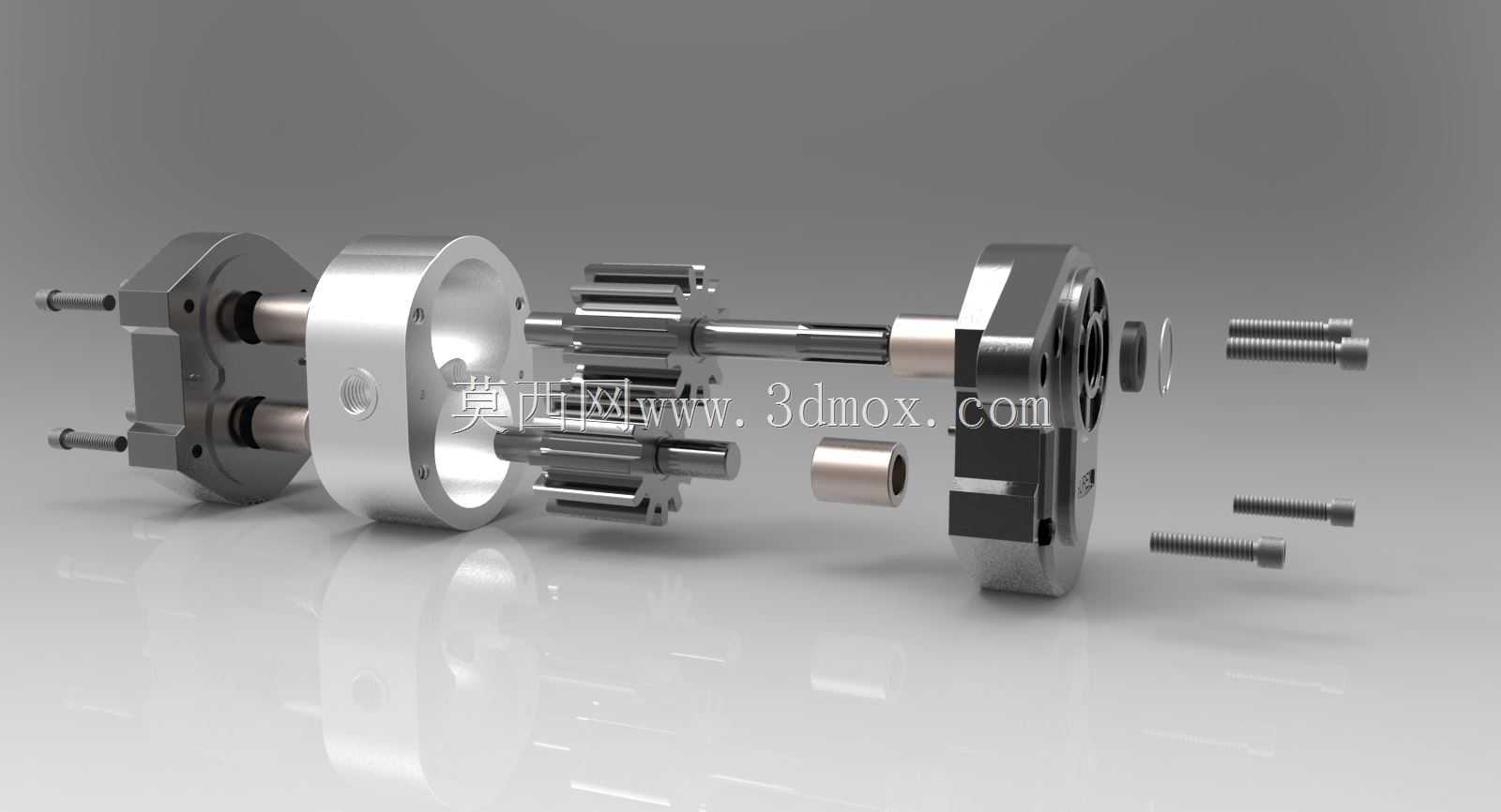

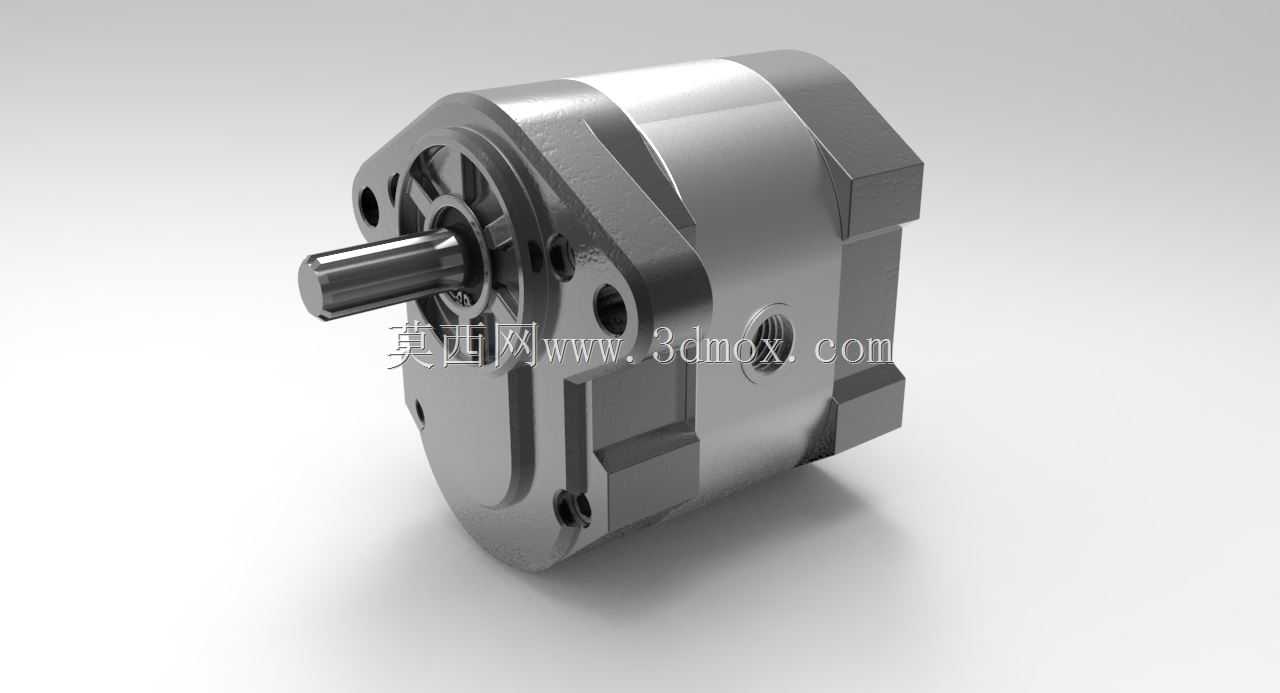

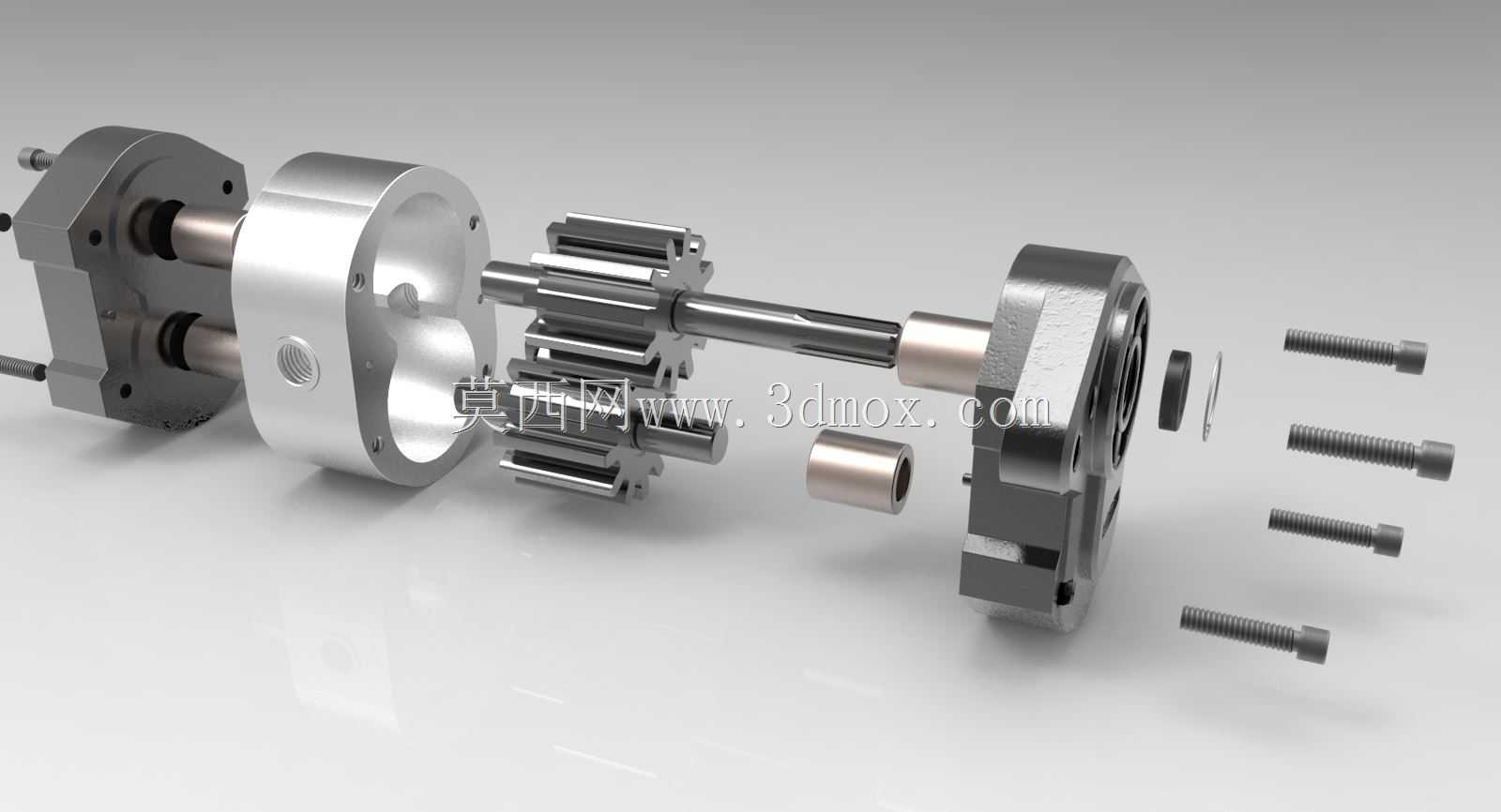

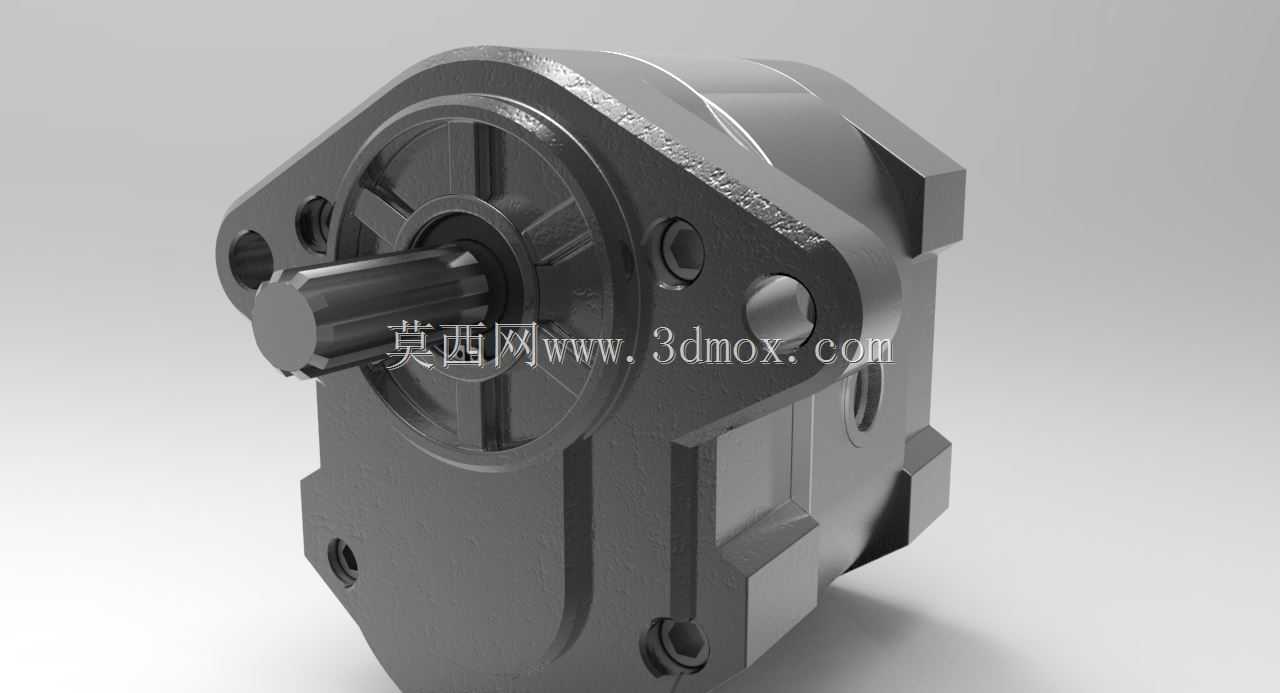

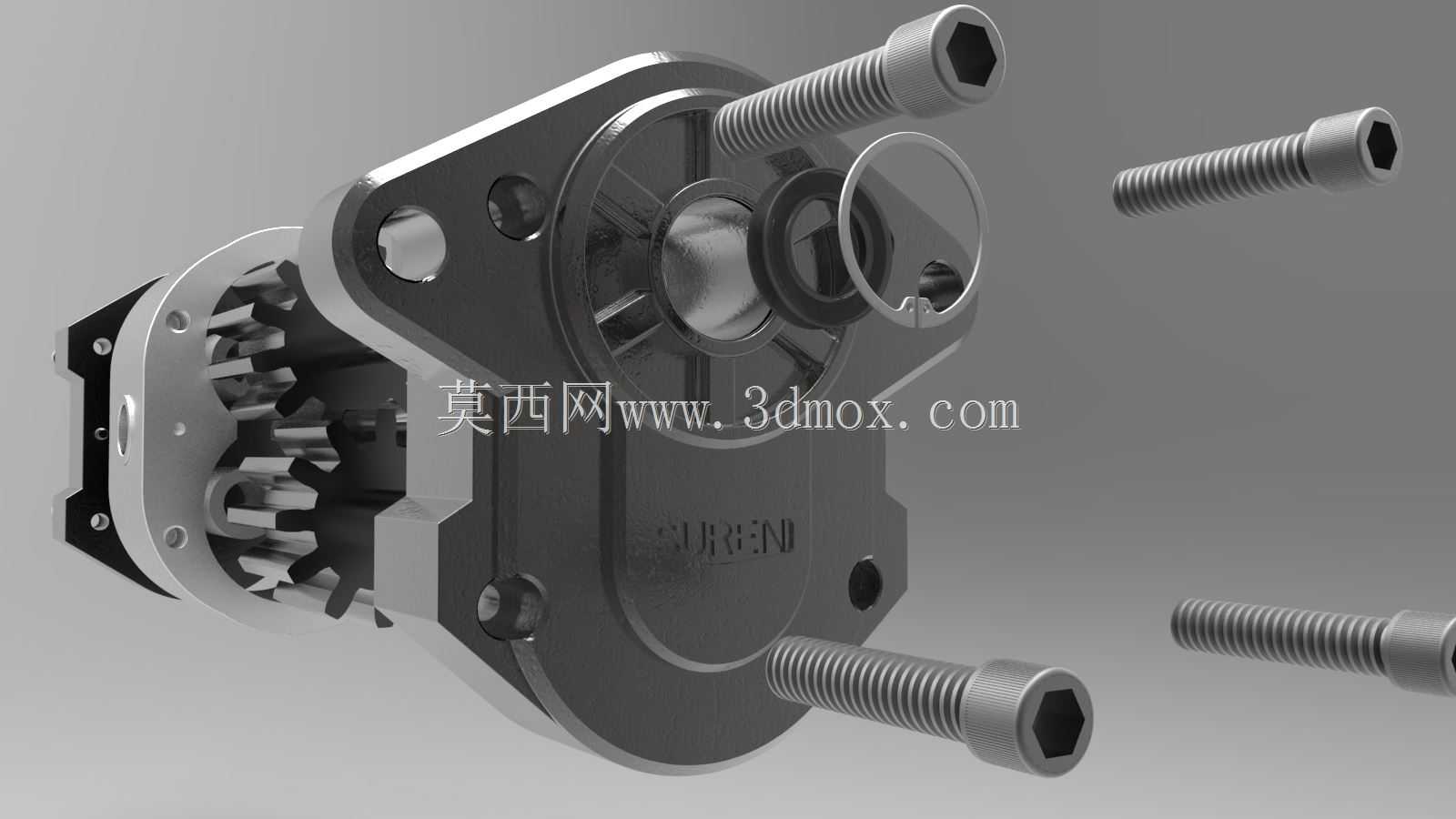

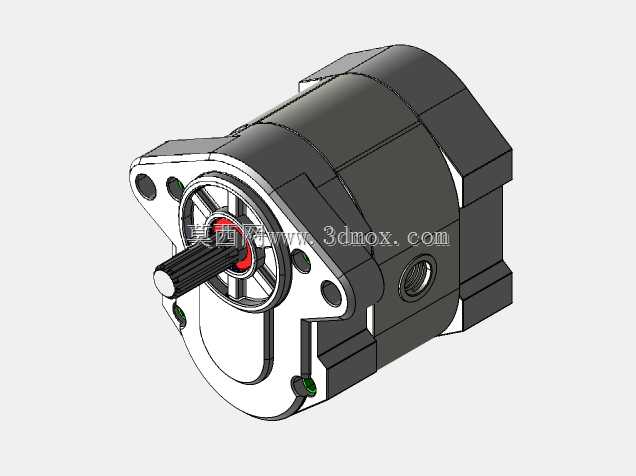

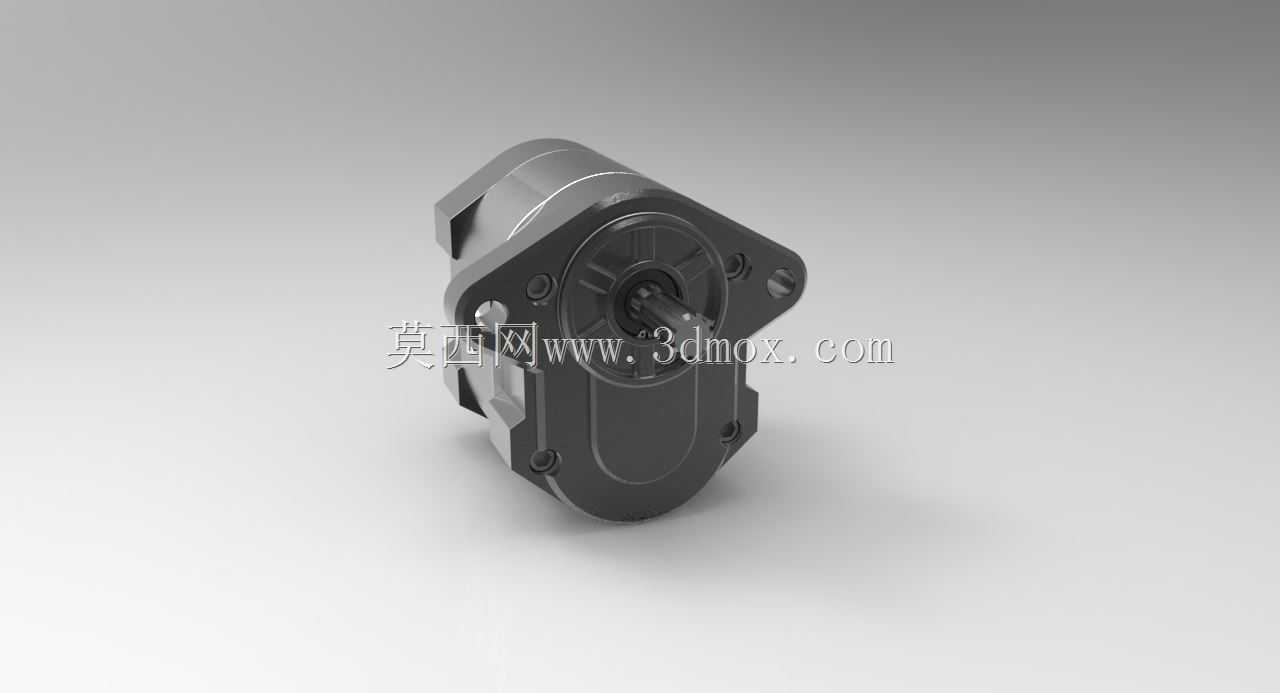

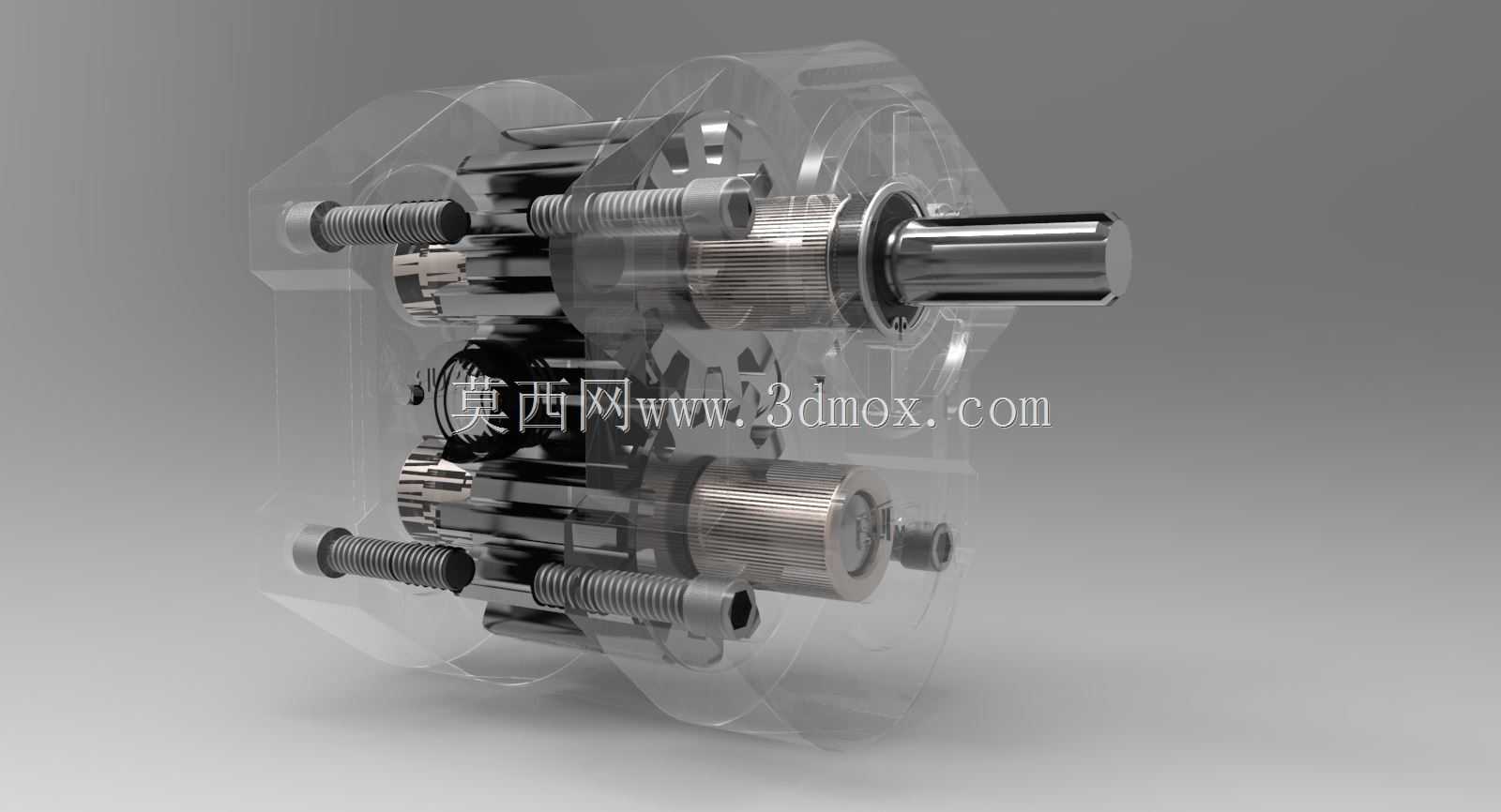

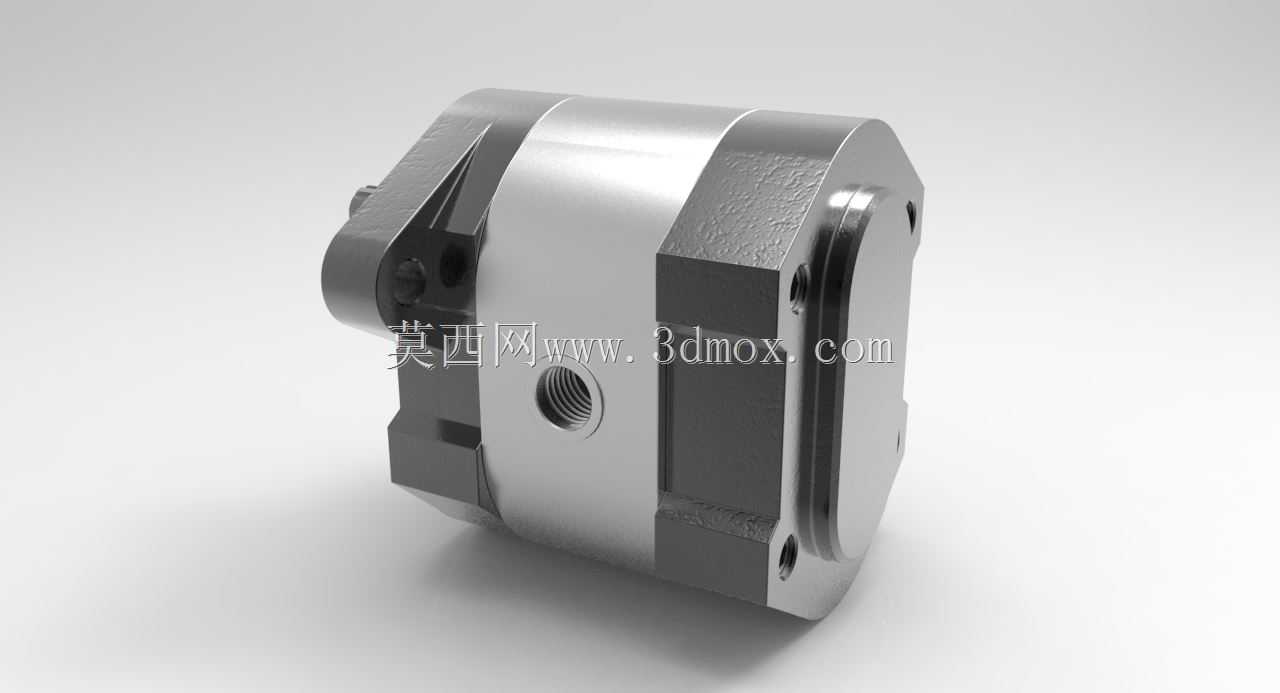

这款外啮合齿轮油泵是液压传动系统里的核心动力供油元件，在各类工业液压场景中承担着将原动机机械能转化为液压油压力能的关键作用，广泛适配工程机械、农业装备、机床液压站、注塑机液压回路、小型起重设备的液压系统，也可作为润滑系统的供油单元，为设备摩擦副提供定量压力润滑油，保障运动部件的润滑与散热需求。从实际功能来看，该泵依靠一对参数完全匹配的渐开线圆柱齿轮在泵体内的啮合转动实现容积变化完成吸油压油：当齿轮脱开啮合时吸油腔容积增大形成局部真空，油箱内的液压油在大气压作用下进入吸油腔，随着齿轮转动油液被带入压油腔，齿轮进入啮合时压油腔容积减小，将带压力的油液输送到液压系统回路中，整体结构简单紧凑，工作可靠性强，对油液污染敏感度较低，适合在工况相对复杂的工业现场长期稳定运行。设计层面，该泵采用轴向间隙补偿的结构思路，通过浮动侧板抵消齿轮端面磨损带来的容积效率下降问题，进油口口径大于出油口口径，既降低吸油阻力避免吸空，也能控制压油端的流速匹配系统压力需求；泵体采用高强度铝合金压铸成型，在保证结构刚性的同时大幅降低整体自重，进出油口采用标准管螺纹连接形式，适配常规液压管路的安装需求，伸出轴采用标准渐开线花键+平键的通用连接结构，可直接匹配市面主流的电机、内燃机输出轴安装尺寸，无需额外定制连接法兰。外形与安装边界上，该泵采用方形法兰安装结构，安装孔位遵循通用齿轮泵的安装尺寸规范，可直接替换同排量规格的同类齿轮泵产品，整体径向尺寸紧凑，轴向长度较短，在液压站布局时可有效节省安装空间，泵体侧面预留的泄油口可直接连接回油管路，无需额外配置泄油回路，安装维护门槛较低。泵体表面做了硬质氧化处理，具备一定的抗腐蚀能力，可适配常规矿物液压油、抗磨液压油的工作介质，在额定转速范围内运行时压力脉动小，输出流量稳定，能够为液压系统提供持续平稳的压力油源，满足液压缸、液压马达等执行元件的动力需求。
