RC全球鹰喷气式无人机航模三维设计

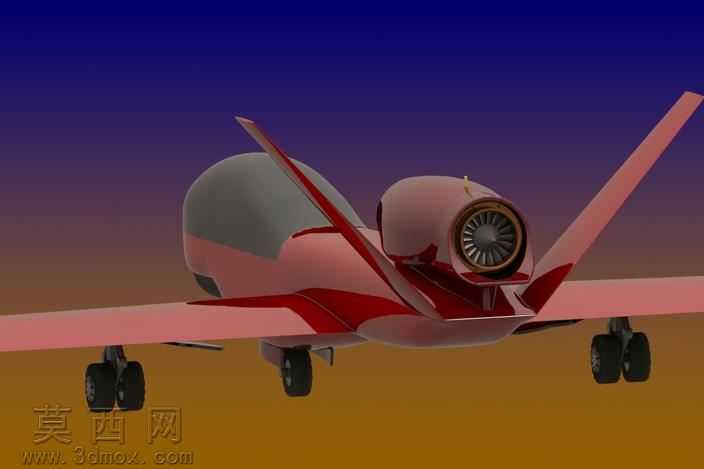

本作品为RC遥控类全球鹰构型喷气航模的三维设计成果，建模阶段依托三维参数化设计软件完成全机结构的搭建，首先参考真实全球鹰无人机的气动外形比例确定整体轮廓，针对航模的实际飞行需求对机身截面、机翼后掠角、V型尾翼安装角度做了适配性调整，避免照搬真机比例带来的飞行稳定性问题。机身主体采用曲面建模方式完成流畅的蒙皮造型，对机头雷达罩、机身中部设备舱、尾部发动机舱做了分段式结构设计，既保证外观还原度，也预留了后续航模内部电子设备、动力组件的安装空间。动力系统部分还原了2英寸直径3阶段轴流喷气发动机的结构特征，对发动机进气道、尾喷口的导流叶片做了细节建模，同时匹配设计了发动机与机身的连接固定结构，保证动力组件安装的同轴度要求。起落架部分采用收放式结构设计，对起落架支柱、减震结构、轮组、收放转动铰接点都做了完整的结构表达，可直观展示起落架收起、放下的运动逻辑，适配航模起降阶段的结构需求。渲染阶段采用渐变深空到暖棕的背景色调突出主体，机身主体赋予红棕色哑光航空涂装材质，座舱罩使用半透明磨砂灰材质模拟真机的透波雷达罩效果，发动机涡轮叶片赋予金属拉丝材质，起落架轮胎使用黑色橡胶材质，轮毂做亮银色金属质感处理，通过光影调整突出机身曲面的流畅感与结构层次感。设计过程中优先考虑航模的实际制作可行性，针对数控玻璃纤维模具的加工需求预留了合理的壁厚与分模线位置，当前版本已完成主体气动外形、动力舱、收放起落架的结构设计，后续可进一步补充伺服舵机安装位、遥控接收机舱、油箱布置等细节结构，完善整个航模的设计完整度，为后续的实体制作、飞行调试提供精准的三维数据支撑。
