MQ9捕食者RC遥控无人机仿真三维建模作品

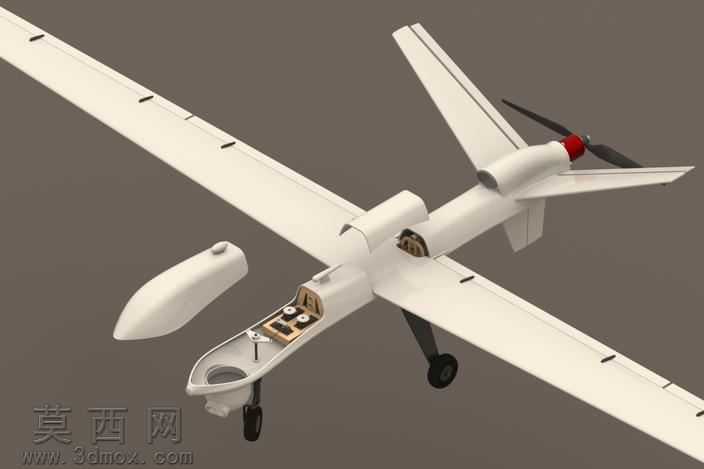

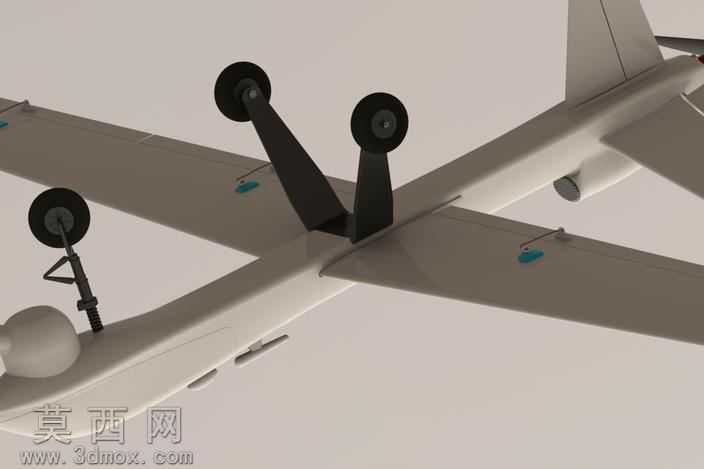

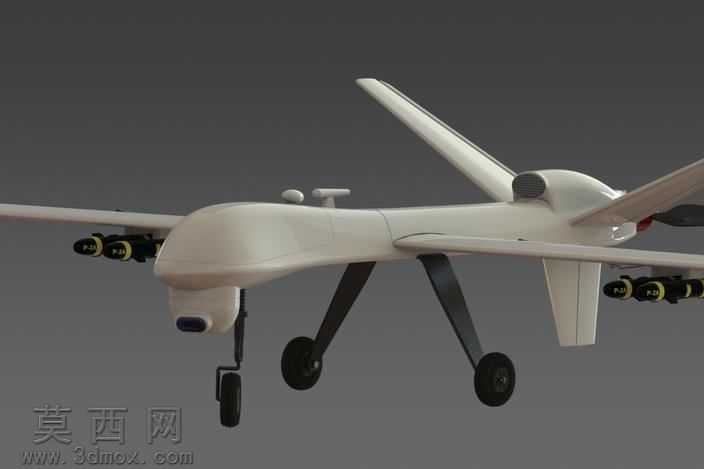

本作品为MQ9捕食者RC遥控无人机的高精度三维建模成果，建模周期历时四个月，整体围绕真实捕食者无人机的气动外形与RC航模的实际制作需求展开设计，完整还原了该型长航时无人机的外观特征与内部支撑结构。建模过程中首先依据公开的实机尺寸比例确定整体参数，依次完成机身主体、大展弦比平直机翼、V型尾翼、尾推动力舱的基础曲面建模，对机头下方的光电侦察吊舱、机翼下的武器挂架与模拟弹药、机背的卫星通信天线与空速管等细节部件做了精细化还原，保证外观辨识度与仿真度。结构设计层面重点完成了机翼内部承力骨架、前三点式起落架的结构建模，起落架采用后三点支撑布局的RC航模适配结构，主起落架斜向支撑连接机身承力段，前起落架设置在机头吊舱后方，所有起落架均配套仿真轮组结构，兼顾外观还原与航模实际起降的结构强度需求。建模过程中同步完成了多轮结构校验，先后迭代三版结构方案，确保主体、机翼内部骨架、起落架等核心受力部件的装配关系准确，不存在结构干涉问题，为后续航模实体制作提供可靠的三维依据。当前模型已完成主体结构与外观部件的全部建模工作，后续可在此基础上添加电子设备安装位、舵机安装槽、动力系统固定位等RC航模专用结构，配套的渲染效果可直观展示成品航模的外观状态，能够为同类型固定翼航模的设计制作提供参考，也可用于无人机科普展示、航模设计教学等场景。模型的曲面过渡自然流畅，部件之间的装配层级清晰，所有外露部件的比例均严格参照实机缩放调整，既保证了仿真外观效果，也兼顾了RC航模制作的工艺可行性，避免出现无法落地加工的结构设计问题。
