RQ-11乌鸦手抛式军用无人机三维建模作品

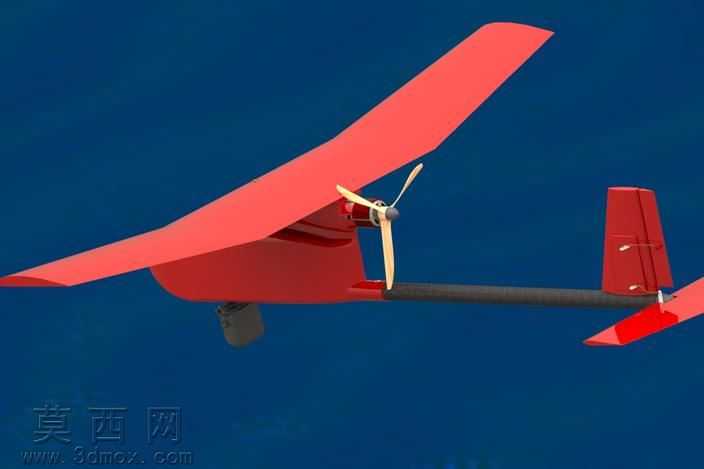

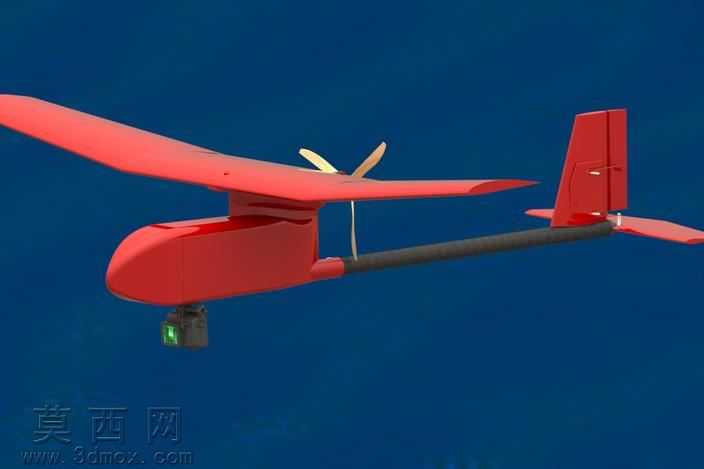

本作品围绕RQ-11乌鸦军用遥控无人机开展全参数化三维建模设计，建模过程严格参考该型手抛式侦察无人机的真实外形比例与结构特征，采用SolidWorks软件完成全零件建模与整体装配，还原了该型无人机在多国军方列装使用的经典构型。建模阶段首先梳理无人机的整体布局逻辑，针对上单翼、后置推进式螺旋桨、细长尾撑杆搭配垂直尾翼与水平尾翼的经典固定翼手抛无人机结构，拆分出机身主体、机翼、尾撑结构、尾翼组、动力螺旋桨、机载侦察吊舱六大核心模块逐一建模。机身主体部分采用曲面放样结合实体切除的方式，还原出流线型的圆润机头与设备舱外形，精准匹配真实机型的手持抛投适配轮廓，机身侧面预留尾撑杆安装定位结构，保证装配时的同轴度精度；机翼部分采用翼型曲线拉伸结合翼稍切角处理，还原上单翼的上反角设计，机翼表面刻画了对应翼肋的加强筋细节，同时预留螺旋桨动力系统的安装避让位，保证机翼与机身装配时的贴合度。尾撑杆采用细长圆柱实体建模，两端分别设计与机身、尾翼组的插接配合结构，还原真实机型的轻量化杆式尾撑设计；尾翼组部分分别完成垂直尾翼与水平尾翼的曲面建模，还原尾翼的操控面轮廓细节，保证尾翼组与尾撑杆的装配角度符合真实机型的气动设计要求。动力螺旋桨部分采用双叶螺旋桨的曲面建模，还原桨叶的翼型扭转角度，搭配桨毂的装配结构，还原后置推进式的动力布局特征；机头下方的机载侦察吊舱采用独立模块建模，还原吊舱的光电窗口外形细节，吊舱与机身下方的挂架结构做了精准的配合约束，还原真实机型的侦察载荷挂载形式。材质与渲染阶段，机身、机翼、尾翼主体部分赋予高光亮面红色航空涂层材质，还原该型无人机的经典外观配色，尾撑杆赋予哑光黑色碳纤维复合材料材质，螺旋桨桨叶赋予浅米色工程塑料材质，侦察吊舱窗口赋予半透明墨绿色光学玻璃材质，渲染时采用深蓝色纯色背景突出模型主体，通过光影调整凸显机身曲面的流线感与各部件的结构层次，整体装配完成后验证了各部件的干涉情况，保证模型结构逻辑合理，完整复现了这款经典手抛军用侦察无人机的外形与结构特征。
