自动化容器送料分料机构三维设计

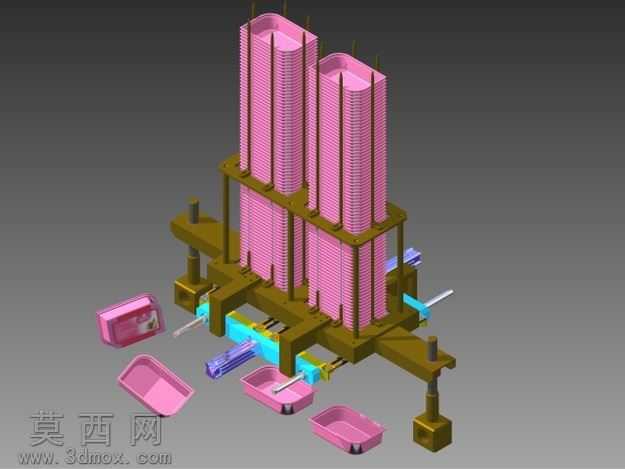

本模型为自动化容器逐次送料的专用机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保各运动部件的行程范围、配合间隙符合实际生产的装配要求。模型整体采用双列立式料仓设计，可同时堆叠存放多组粉色薄壁塑料容器，料仓侧边设置限位导向筋条，对堆叠的容器进行周向定位，避免容器在堆叠存放及下落过程中出现偏斜、卡滞问题，料仓底部设置承托结构，可在待料状态下稳定承托整列堆叠的容器重量。料仓下方设置横向滑移送料模组，模组搭载多组与容器外形匹配的定位托座，托座内轮廓与容器底部轮廓完全贴合，可精准承接从料仓下落的单个容器，滑移模组通过线性导轨实现横向平稳移动，可将承接到位的容器逐个输送至指定取料工位，同时将空托座送回料仓下方完成下一次接料循环。机构侧边设置气动拨料组件，可在容器落位时辅助调整容器位置，确保容器完全落入托座定位区域，避免出现卡料、偏位问题，机构底部设置可调式支撑脚，可对整体机构的水平度进行微调，适配不同安装台面的使用需求。渲染阶段对不同部件做了差异化材质设置，料仓内的塑料容器采用半哑光粉色塑料材质，还原薄壁注塑件的表面质感，机架、导轨等金属结构件采用黄褐色金属烤漆材质，运动滑移部件采用亮蓝色工程塑料与金属镀铬材质区分，通过材质差异清晰呈现各部件的功能分区，渲染视角采用斜向等轴测视角，可完整展示料仓、送料模组、拨料组件、支撑结构的整体布局，同时呈现了机构工作过程中容器从料仓下落、托座承接、工位输送的不同状态，直观展现机构的运行逻辑。设计过程中重点优化了料仓出口与送料托座的对接间隙，确保每次仅下落单个容器，避免出现多料叠落的问题，同时对送料模组的行程做了精准设定，确保托座停位精度满足后续工位的取料要求，整体结构紧凑，可直接集成到自动化包装、装配生产线中，实现小型薄壁容器的自动化逐次上料作业，减少人工上料的重复劳动，提升生产线的自动化运行效率。
