台式按压组装工装设备三维结构设计

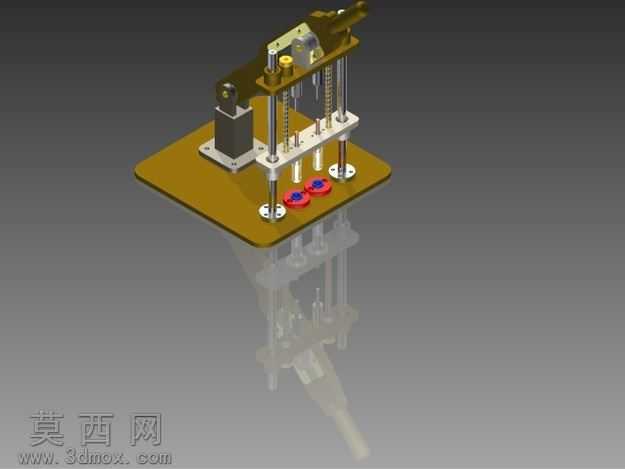

本模型为台式按压组装工装设备，采用Autodesk Inventor完成全参数化三维建模，整体结构遵循小型压合工装的紧凑化设计思路，建模过程中对各零部件进行了独立的参数化定义，确保后续修改调整时可通过参数驱动快速变更尺寸，适配不同规格工件的压装需求。模型渲染阶段采用了写实工业材质方案，设备底座采用哑光酚醛层压板材质，还原工装台板的耐磨绝缘质感，支撑立柱、导向光轴采用抛光不锈钢材质，通过调整材质的反射率、粗糙度参数，还原金属表面的冷冽光泽与细微加工纹理，驱动压头的动力部件采用哑光喷塑金属材质，弹簧部件采用弹簧钢材质并还原了金属丝的缠绕纹理，底部待压合工件采用红蓝双色工程塑料材质，通过色彩区分不同工件类型，提升模型的辨识度。结构设计上，该工装采用立式双导柱导向结构，底部为方形安装底板，通过四个带衬套的固定脚座实现工装在工作台面的稳定固定，两根平行导向光轴垂直安装在底板上，为压合滑板提供精准的垂直运动导向，避免压合过程中出现偏斜卡顿；压合滑板与驱动部件的输出端连接，驱动部件通过L型安装支架固定在工装上部的悬臂支架上，悬臂支架与导向光轴顶端通过锁紧螺母固定，保证整体框架的结构刚性；压合滑板下方设置有可更换的压头模块，可根据不同工件的压合面形状更换对应压头，压头与滑板之间设置有缓冲弹簧，在压合行程末端提供缓冲力，避免刚性压合损伤工件表面；底板上对应压头的位置设置有工件定位座，两个带定位凸台的工位可同时放置待压合工件，实现双工位依次压合作业，提升装配效率。设计过程中充分考虑了工装的操作便捷性与维护性，所有连接部位均采用标准紧固件连接，导向光轴与衬套之间预留了合理的配合间隙，可定期加注润滑脂保证运动顺畅，驱动部件的安装位置预留了调节余量，可根据实际压合行程需求调整安装高度，适配不同高度尺寸的工件压装需求；建模时对所有标准件均按照国标尺寸进行建模，包括内六角螺丝、锁紧螺母、线性导套、压缩弹簧等，确保模型可直接导出工程图用于生产加工，各运动部件之间均设置了合理的运动间隙，避免装配后出现运动干涉，整体模型装配层级清晰，子部件分类明确，可快速拆解查看各部分的结构细节，也可用于工装原理演示、装配培训等场景。
