多工位转盘式自动化组装加工设备

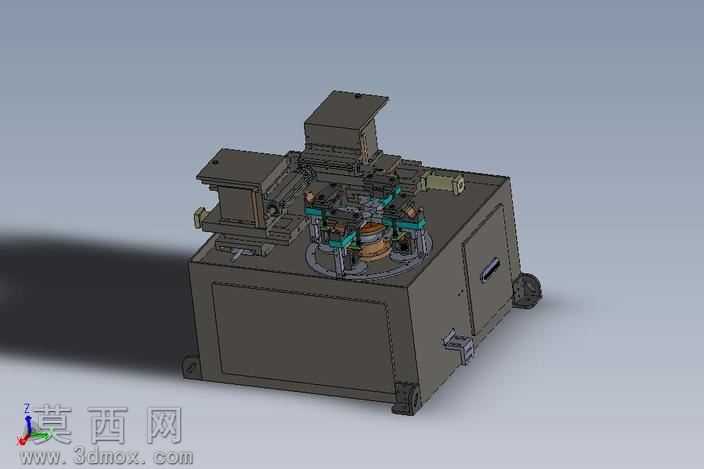

本模型采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉校验，确保各运动部件在模拟运行过程中无碰撞、无卡滞。模型整体采用箱式机架作为承载主体，机架底部配置可调脚轮与支撑脚，兼顾设备移动转运与工位固定的使用需求，机架外壳采用钣金材质建模，表面做哑光深灰喷塑质感渲染，还原工业设备真实的外观质感。设备核心为多工位转盘式作业结构，转盘周向均匀布置多套工装夹具，可同步完成工件上料、定位、加工、检测、下料等多道工序，转盘上方对称布置两套立式加工执行模组，模组采用线性导轨搭配丝杠传动的结构建模，可实现竖直方向的精准进给动作，执行端配套对应的加工工装，可适配不同工序的作业需求。转盘周边配套布置多组气动定位组件、工件检测组件与侧向执行机构，各管路、线路的排布都按照实际工业布线规范做了模拟布置，线缆走向整齐规整，接头细节完整还原。渲染阶段采用工业场景常用的环境光搭配定向补光，突出金属加工面的质感、钣金外壳的哑光质感以及气动元件的塑料质感，各部件的材质区分清晰，机架的焊接拼接细节、导轨的磨削面纹理、紧固件的六角结构都做了精细化还原。设计思路围绕高效自动化作业需求展开，通过转盘式多工位并行作业的结构，大幅缩减单工件加工的上下料等待时间，对称布置的双加工模组可同步完成两道相同或不同的加工工序，进一步提升设备的作业效率，整体结构紧凑，各功能模块分区明确，便于后期的设备维护与工装更换，可直接用于同类自动化设备的结构参考、方案演示以及作业流程模拟。
