DIY桌面级FDM熔融沉积成型3D打印机结构

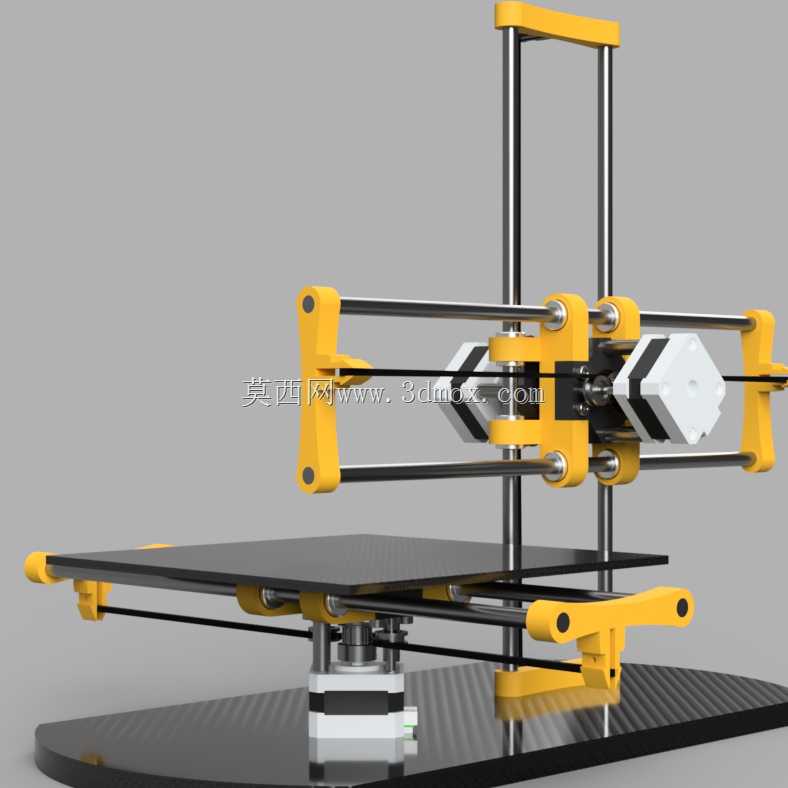

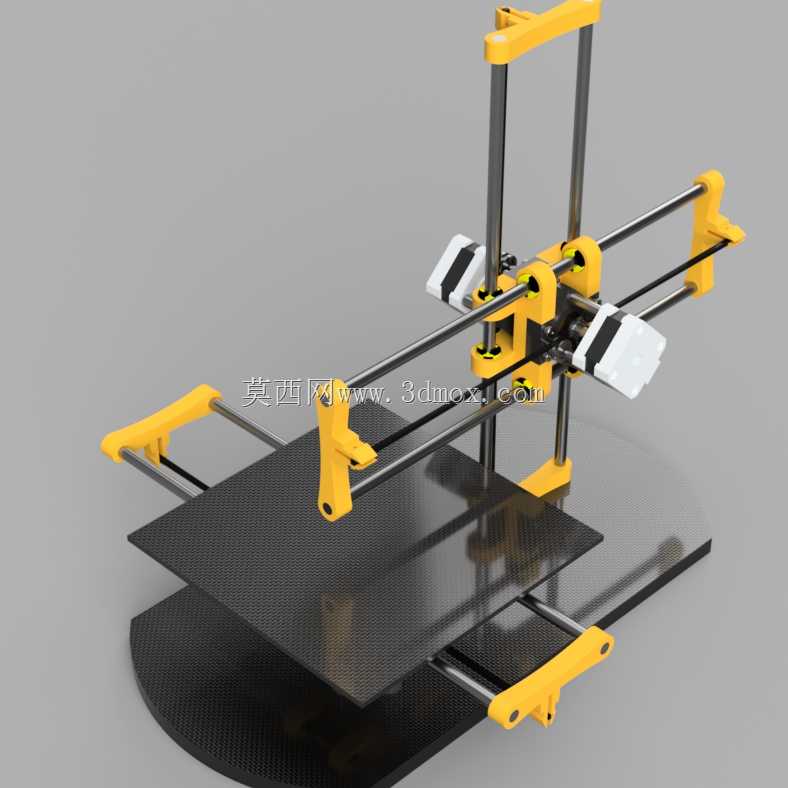

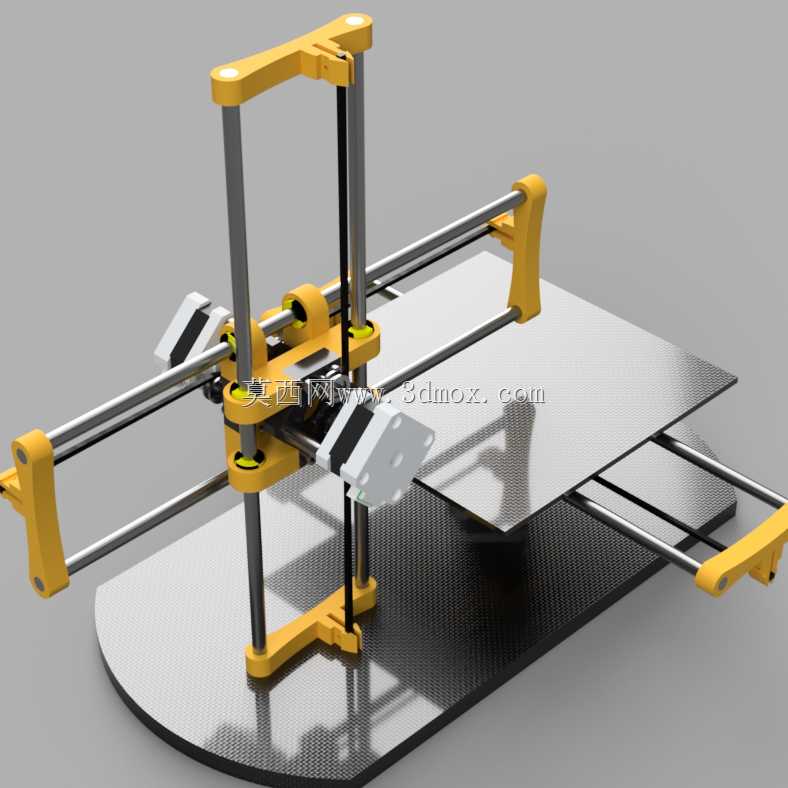

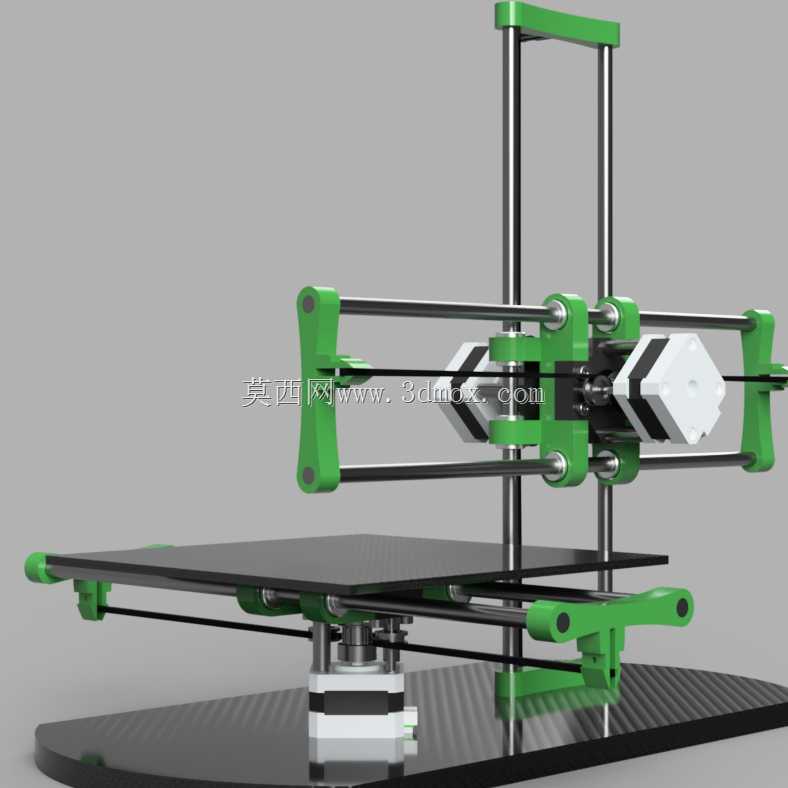

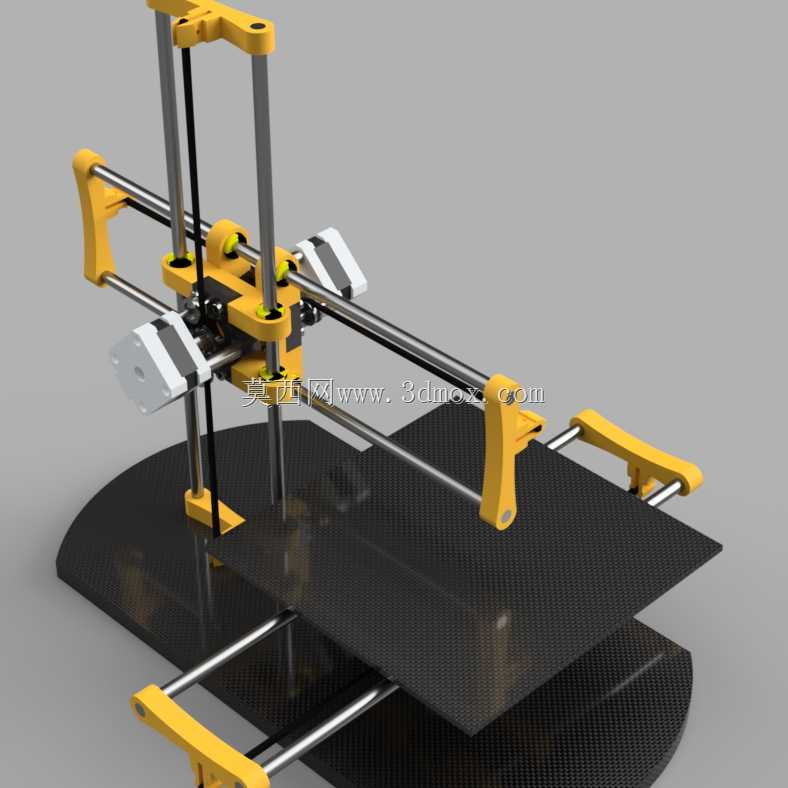

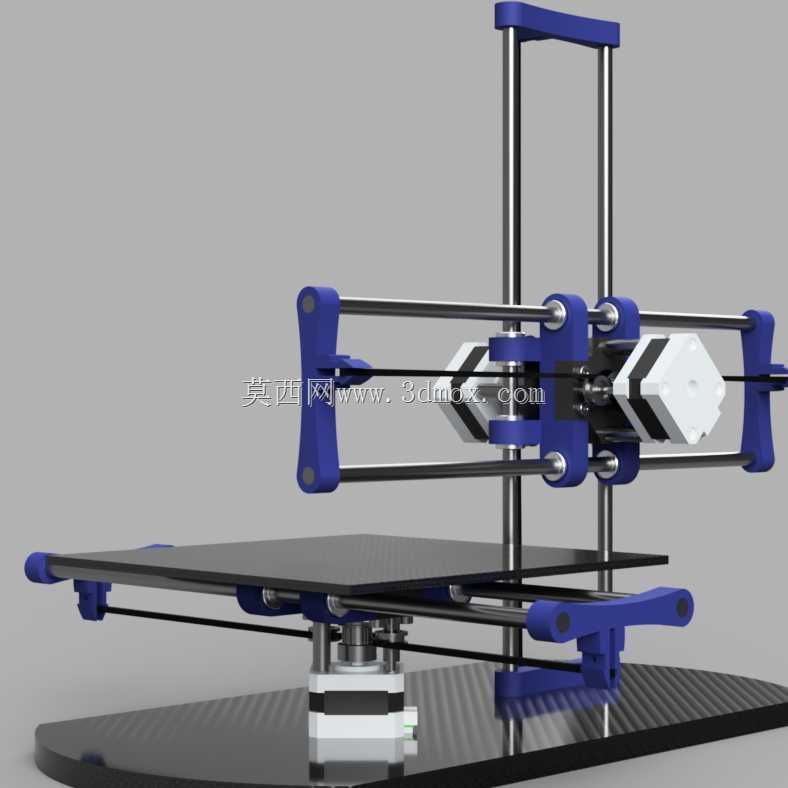

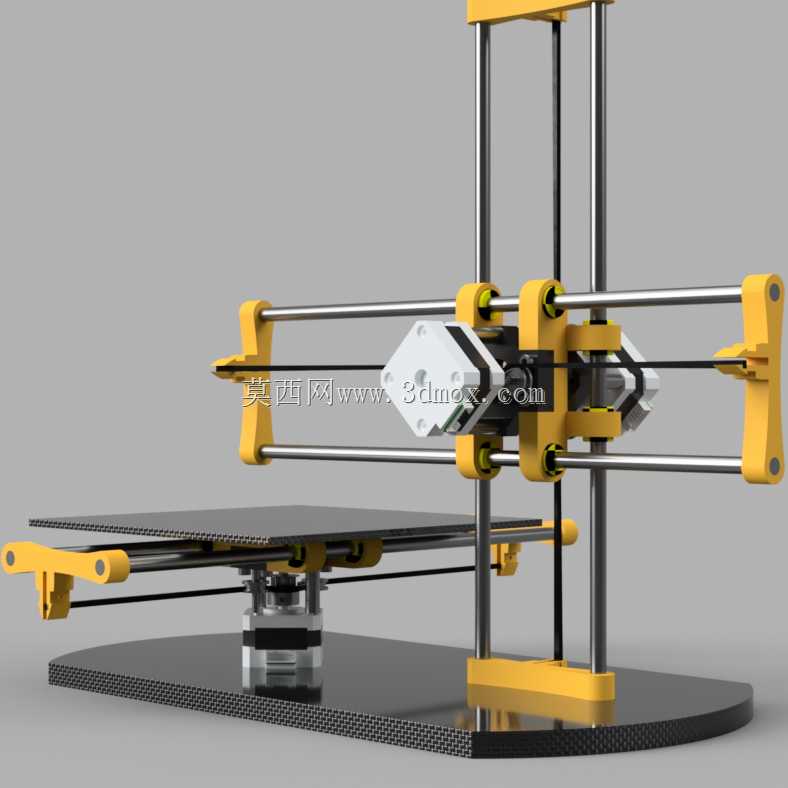

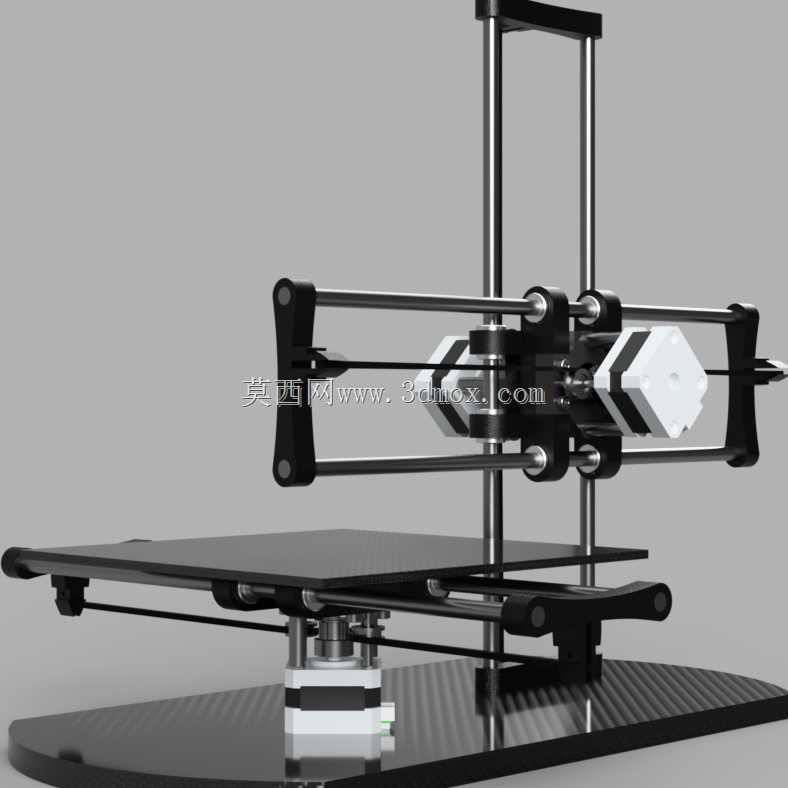

这款DIY结构的FDM熔融沉积成型3D打印机，主要面向个人创客、小型工作室、校园科创教学场景使用，可满足小尺寸定制零件、创意手办原型、结构验证样件、教学演示模型的制作需求，无需依赖工业级大型打印设备的高成本投入，就能实现热塑性耗材的逐层堆叠成型，适配PLA、ABS等常见的FDM打印耗材，能完成常规精度要求的实体构件制作。设备采用经典的笛卡尔坐标系运动架构，X轴负责打印挤出头的横向水平移动，Y轴负责打印平台的纵向水平移动，Z轴负责挤出端的垂直高度升降，三轴均采用光轴线性导轨搭配滑动轴承的导向结构，运动过程顺滑无卡顿，能有效降低层纹错位、打印偏移等常见问题的出现概率。挤出机构采用近端送料的结构设计，送丝轮与挤出头距离较短，耗材推送阻力小，能适配不同硬度的打印耗材，挤出头加热块可快速升温至耗材熔融温度，配合散热风扇能实现耗材挤出后的快速冷却定型，保证打印件的边缘轮廓清晰、层间粘结牢固。打印平台采用平面玻璃作为成型基面，下方搭配调平机构，可手动调整平台四个角点的高度差，保证平台平面与挤出头运动平面完全平行，避免首层打印翘边、粘附不牢的问题，平台可覆盖加热模块，适配需要高温床面的ABS类耗材打印，降低大尺寸零件打印过程中的翘曲变形概率。设备整体框架采用轻量化的悬臂式支撑结构，整体安装边界紧凑，可放置在常规桌面使用，不占用过多的工作台空间，所有运动部件均外露设计，方便使用者进行日常维护、部件更换与结构改装，可根据自身使用需求拓展自动调平、断料检测、 enclosure封闭保温舱等附加功能。整机的运动传动采用同步带搭配同步轮的传动方案，传动精度充足，运行噪音低，能满足日常桌面使用的静音需求，各轴的限位开关布置在运动行程端点，可实现开机自动回零定位，保证每次打印的坐标原点统一，避免打印位置偏移。设备的电控模块可布置在底座下方的空余空间，走线沿框架杆件排布，整体线路整洁不干涉运动部件的运行，使用者可根据自身需求搭配不同功率的电源、主控板，实现不同的打印速度、精度参数调整，适配从入门级快速打样到高精度精细模型制作的不同使用需求。
