数控二轴实验线性传动执行机构

该线性传动机构主要面向数控教学实验、小型非标自动化设备开发验证场景，可作为小型数控切割、点位搬运、轨迹涂覆设备的核心运动载体，适配教学实验室的原理演示、学生创新设计验证，以及小型加工厂的简易数控改造需求，能够在平面范围内完成精准的直线轨迹运动输出，为末端执行部件提供稳定的二维运动支撑。

从实际用途来看，这套机构可搭载等离子割炬、激光头、点胶阀、抓取夹具等不同末端执行件，完成平面内的任意轨迹运动，既可以在教学场景中演示数控插补运动的基本原理，让学习者直观理解二轴联动的运动逻辑、导轨传动的配合方式，也可以直接集成到小型专用设备中，承担薄金属板材切割、小型工件点位搬运、工件表面涂胶等实际生产作业任务，适配小批量、多品种的柔性加工需求。

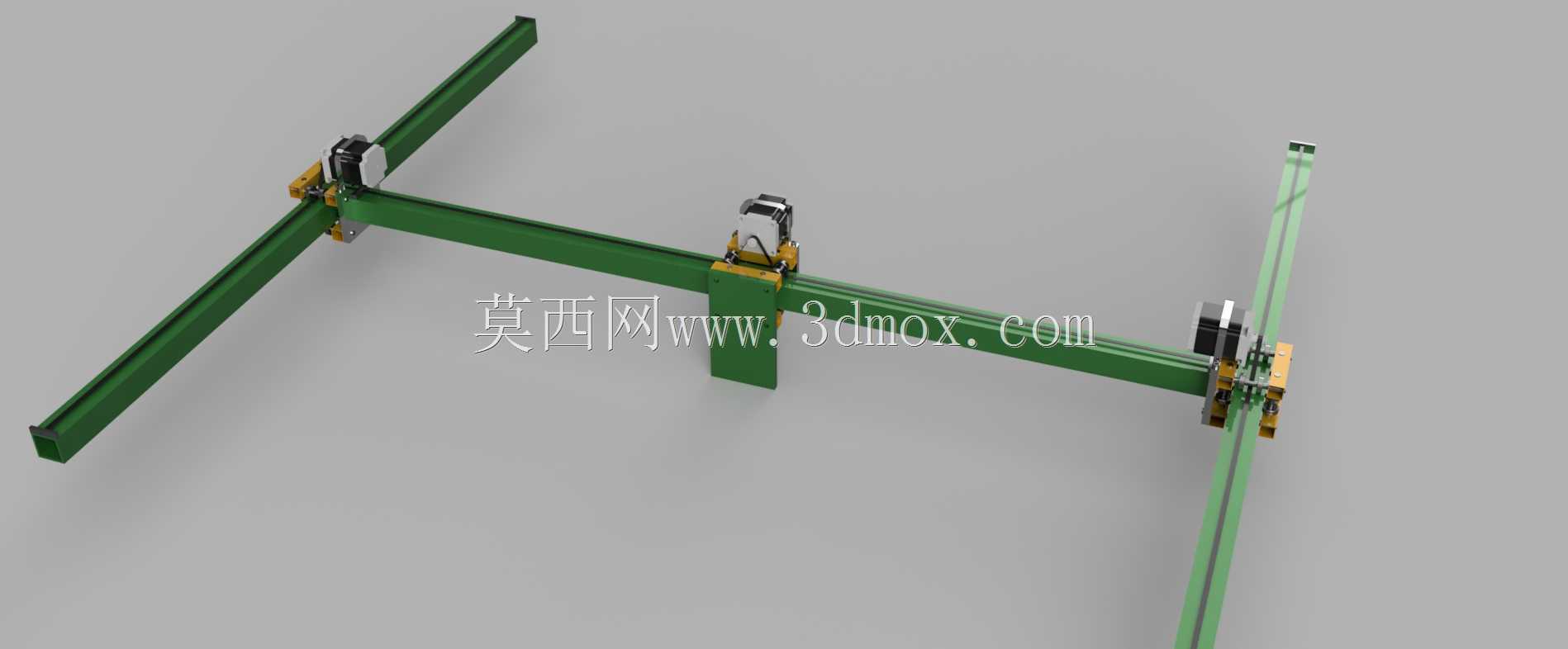

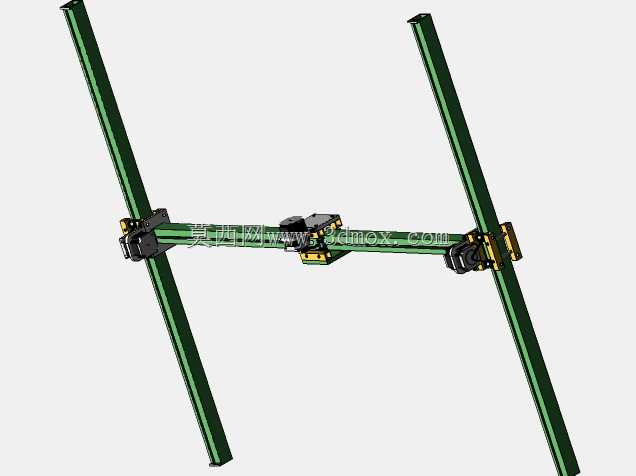

在功能特性上，该机构采用双轴正交布置的结构形式，两根长行程线性导轨呈十字交叉布局，每根导轨配套独立的滑动载座与驱动连接位，可通过同步带、丝杠或齿轮齿条等不同驱动方式实现动力输入，滑动载座预留了标准化的末端执行件安装接口，可快速适配不同作业工具；导轨主体采用高强度型材作为基体，搭配滑动导向组件，运动过程中摩擦阻力小、定位精度稳定，可承受一定的径向与轴向负载，满足常规轻载作业的受力需求。

设计思路上，整体采用模块化的拼接结构，两根正交导轨通过连接座实现垂直固定，无需复杂的一体铸造或焊接加工，既降低了加工制造的难度，也方便使用者根据实际作业行程需求调整导轨长度，适配不同的作业幅面要求；滑动载座与导轨的配合处预留了润滑与间隙调整结构，可在长期使用后调整导向间隙，维持运动精度，同时所有连接位置均采用标准化紧固件，拆装维护便捷，无需专用工具即可完成组件更换与调试。

从安装边界来看，该机构的横向导轨可直接固定在设备机架或工作台面上，纵向导轨通过滑动座与横向导轨连接，整体安装时仅需保证两根导轨的正交垂直度即可满足运动精度要求，横向导轨的安装基面平面度公差控制在合理范围内即可，无需超高精度的加工基面；整体结构的外伸负载适配轻载作业场景，安装时需预留驱动组件的布置空间，可根据动力输入方向选择将驱动电机布置在导轨端部，不会额外占用过多的作业空间，能够适配不同尺寸的设备机架安装需求，在有限空间内实现最大化的有效作业行程。
