台式龙门结构数控等离子切割设备

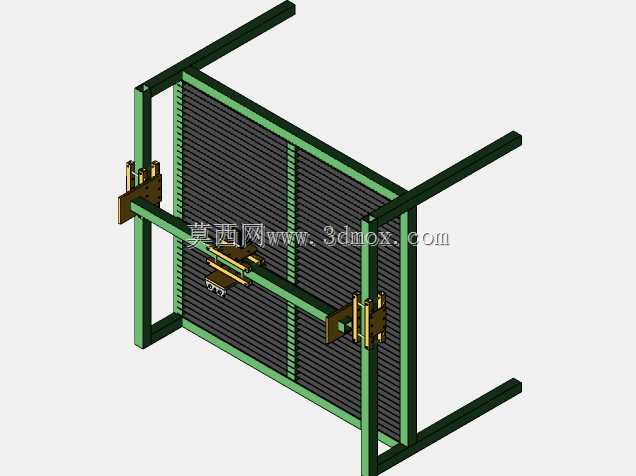

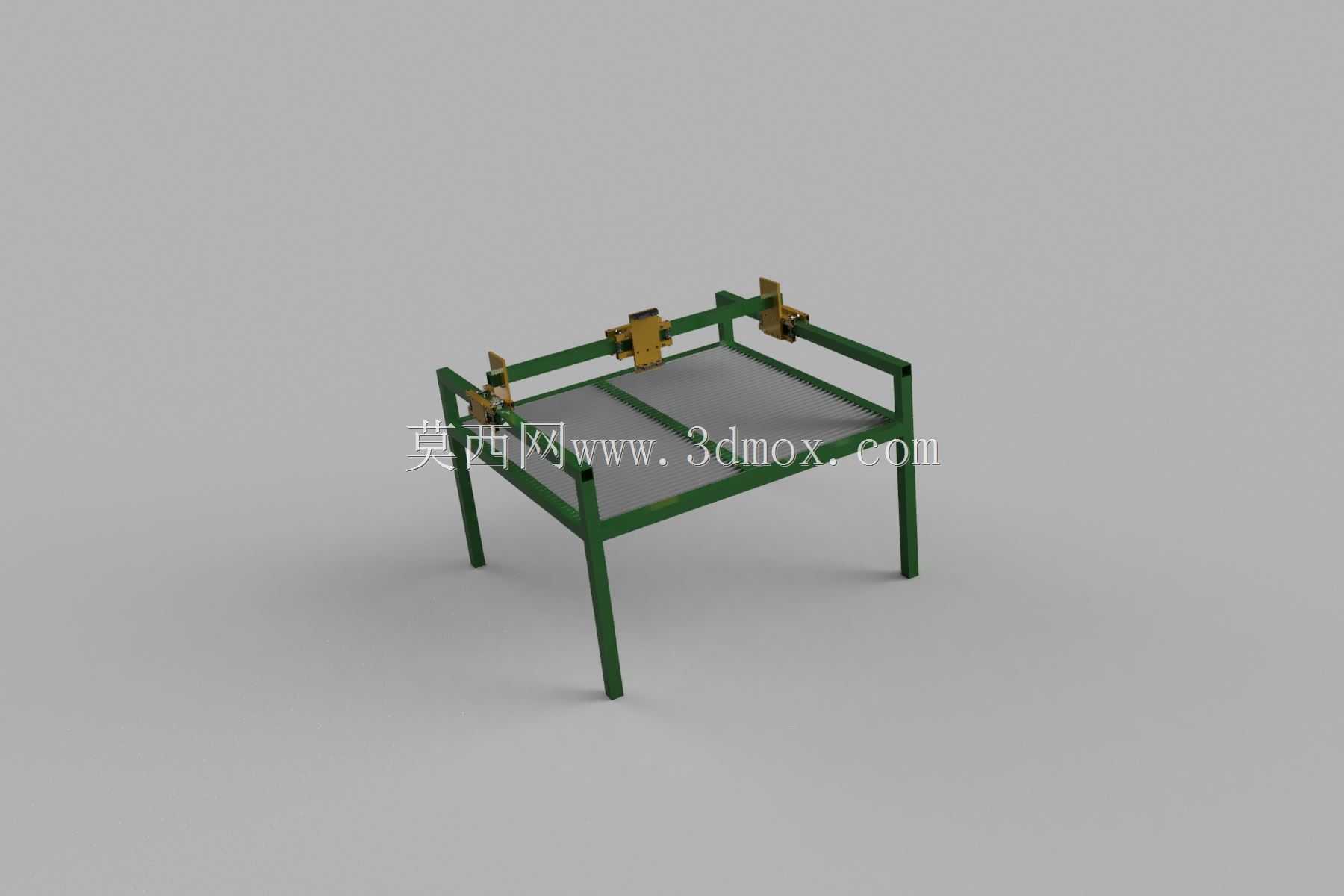

该款数控等离子切割设备主要面向中小型钣金加工、五金制品生产、广告标识制作、通风管道加工等场景，可完成碳钢板、不锈钢板、镀锌板、薄铝板等多种导电金属板材的异形轮廓下料作业，替代传统手工划线切割、仿形切割的低效加工模式，适配小批量多品种的柔性生产需求，在五金加工厂、通风设备厂、广告制作车间、钢结构小件加工工位都能稳定发挥作用。设备整体采用台式龙门双驱结构设计，底部为方管焊接成型的一体式机架，四条支撑腿直接落地安装，无需额外浇筑复杂地基，机架上方铺设栅格状承料台，栅格间隙均匀排布，既能够稳定承托待切割板材，又可以让切割过程中产生的熔渣、废料直接下落至机架下方的收集区域，避免熔渣堆积影响切割作业，同时栅格结构减少了板材与台面的接触面积，降低切割高温对台面的损伤，延长易损件使用寿命。横向龙门横梁架设在机架两侧的纵向导轨上，导轨采用耐磨型材加工，配合滑动导向组件保证横梁纵向移动的直线度，切割头搭载在横梁的横向滑座上，可沿横梁做横向进给，两个运动轴配合可实现平面内任意直线、圆弧、复杂异形曲线的轨迹行走，满足各类异形零件的下料需求。切割头安装位预留了等离子割炬的装夹空间，可适配不同功率的风冷等离子割枪，割炬装夹结构带有高度调节余量，可根据不同板材厚度调整割嘴与板面的距离，保证最佳切割弧长，提升切口质量。机架两侧的传动组件采用对称布局，保证龙门移动时的同步性，避免横梁偏斜导致的切割精度误差，整体机架的焊接部位做了时效去应力处理，减少长期使用后的结构变形，保证设备长期运行的精度稳定性。设备的外形尺寸适配常规1.2*2.4米标准板材的加工幅面，安装时仅需保证地面平整，预留出设备四周的操作与维护空间即可，设备侧边预留了控制系统与等离子电源的安装位置，可根据实际需求搭配对应的数控系统与等离子电源，实现从图纸导入到自动切割的全流程作业，切割过程中无需人工手动扶持割枪，仅需完成上下料操作即可，大幅降低一线操作工人的劳动强度，同时相比手工切割，数控走刀的轨迹一致性更好，切口更平整，后续打磨、校形的工序余量更少，能够有效提升板材加工的整体效率，减少材料浪费。
