货叉落锻连接叉形构件结构设计

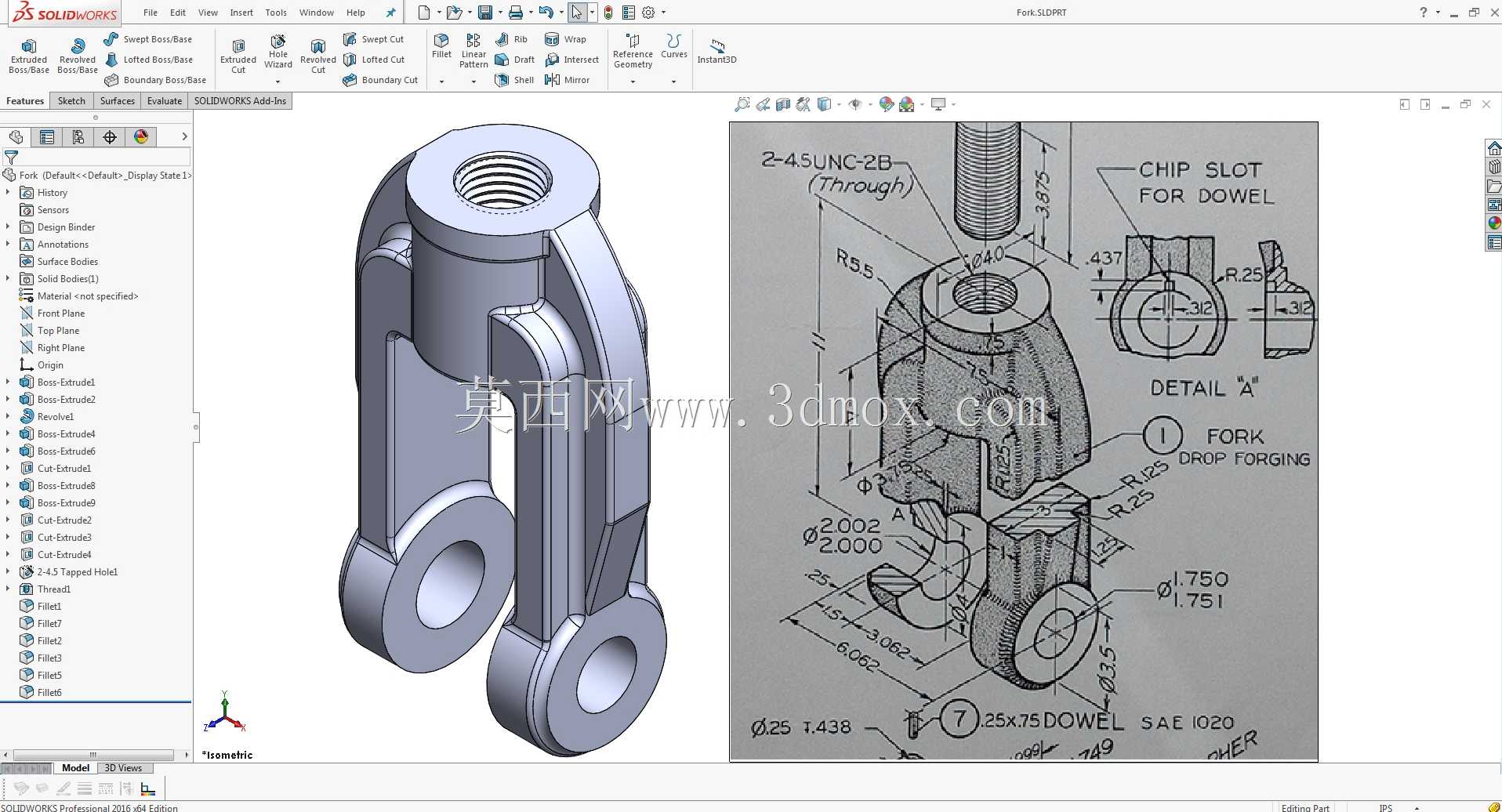

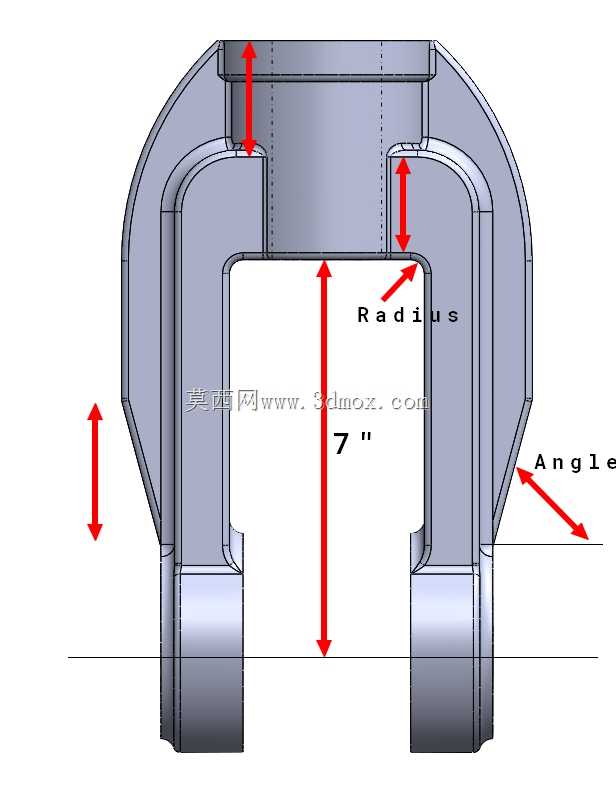

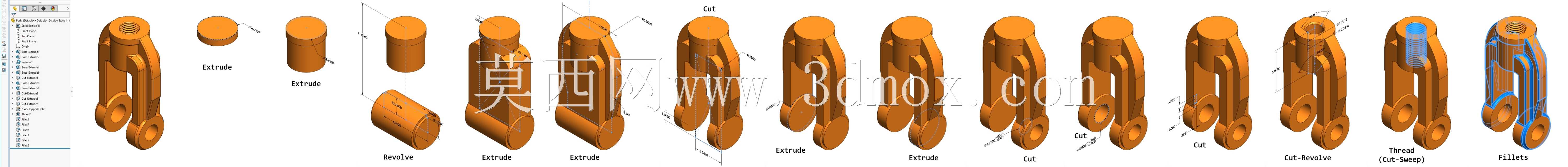

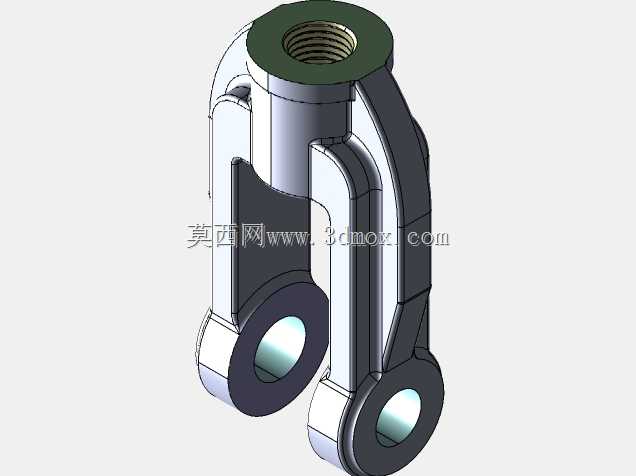

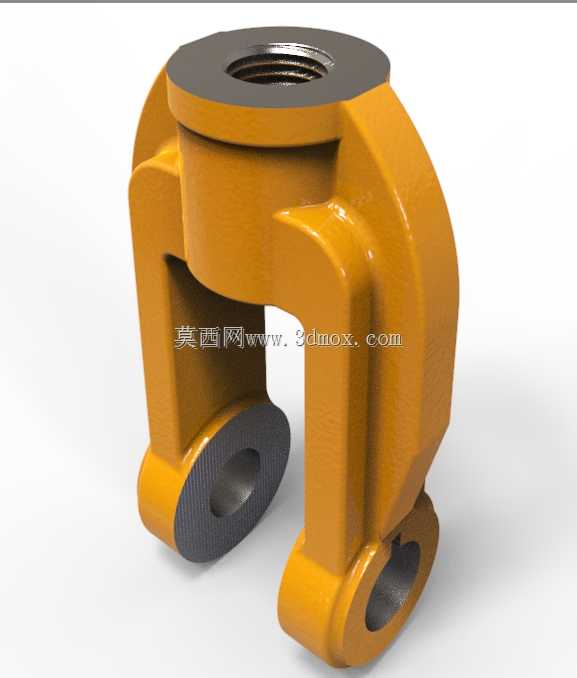

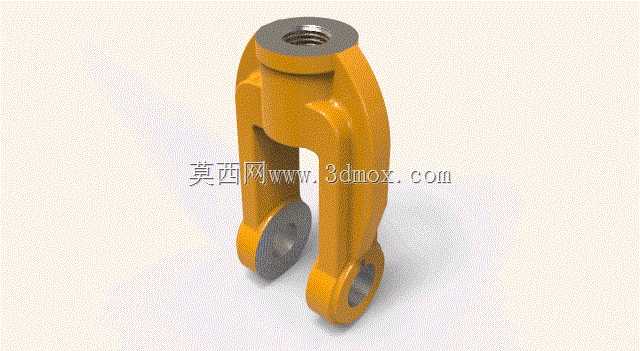

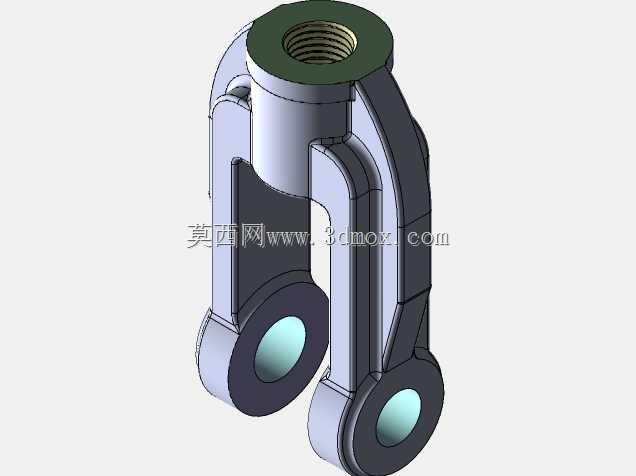

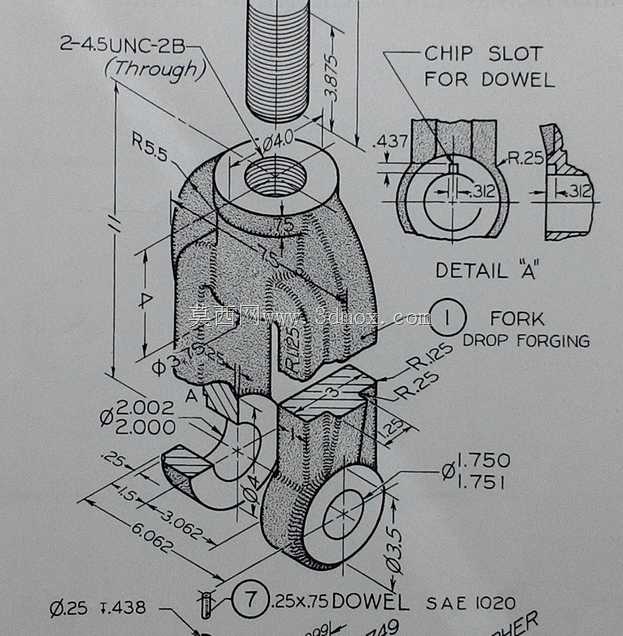

该叉形构件是货叉落锻成型工序中配套的核心承载连接零件，主要应用于工业叉车属具的装配连接环节，同时也可适配轻小型起重搬运设备的铰接传动部位，在货叉的抬升、俯仰、载荷传递过程中承担力的分流与铰接导向作用，是保障货叉作业过程中结构稳定性的关键受力零件。从实际使用场景来看，该零件安装在货叉与起升架的铰接位置，上端通过内螺纹接口与液压驱动推杆的端部相连，下端两个对称的叉耳通过销轴分别与货叉根部的安装座铰接，当液压推杆输出伸缩动作时，该构件会将推杆的直线推力转化为货叉绕根部销轴的俯仰力矩，以此实现货叉叉取货物后的角度调整，避免搬运过程中货物滑落。在功能特性设计上，该构件整体采用对称式叉形布局，上端设置加厚的环形螺纹连接座，螺纹孔深度经过受力校核，能够满足额定载荷下的螺纹连接抗拔脱要求，连接座与下方叉臂的过渡位置采用大圆弧平滑过渡，有效消除锻造成型过程中的应力集中问题，同时也能降低交变载荷作用下的疲劳断裂风险；两个下端叉耳采用错位同轴的销孔设计，其中一侧叉耳厚度大于另一侧，匹配货叉安装座的卡槽宽度，安装时无需额外加装调整垫片即可保证铰接间隙符合装配要求，销孔内壁预留了衬套安装余量，后期维护时可通过更换耐磨衬套延长整体构件的使用寿命，无需整体更换零件。设计思路上完全遵循锻件的成型工艺要求，所有外轮廓的拔模角度控制在合理范围内，避免锻造过程中出现充型不满、粘模的问题，零件的壁厚分布均匀，最厚的螺纹连接座位置与最薄的叉臂侧壁位置厚度差控制在锻造工艺允许的范围内，减少锻造成型后的内部缩孔、疏松缺陷；外形尺寸方面，整体高度适配常规3吨级内燃叉车的货叉铰接安装空间，上端螺纹规格匹配行业通用的液压推杆端部连接尺寸，下端销孔的中心距与货叉根部安装座的孔距完全契合，安装边界上两个叉耳的外侧宽度小于起升架端部的安装槽宽度，装配时可直接嵌入安装槽内完成销轴穿接，无需对现有安装结构进行二次改造，能够直接替换同类型的老旧磨损构件，降低设备维护的配件适配成本。零件表面的涂装预留区域也做了针对性设计，非配合面的粗糙度要求适配常规的喷丸后喷漆工艺，配合面即螺纹孔、销孔位置预留了加工余量，锻造完成后仅需对配合面进行精加工即可达到装配精度要求，大幅减少后续机加工的工序时长，提升零件的批量生产效率。
