硬齿面平行轴齿轮减速机三维结构设计

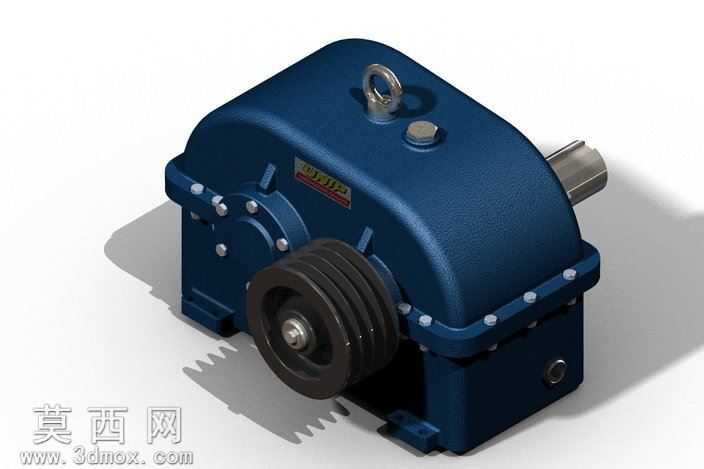

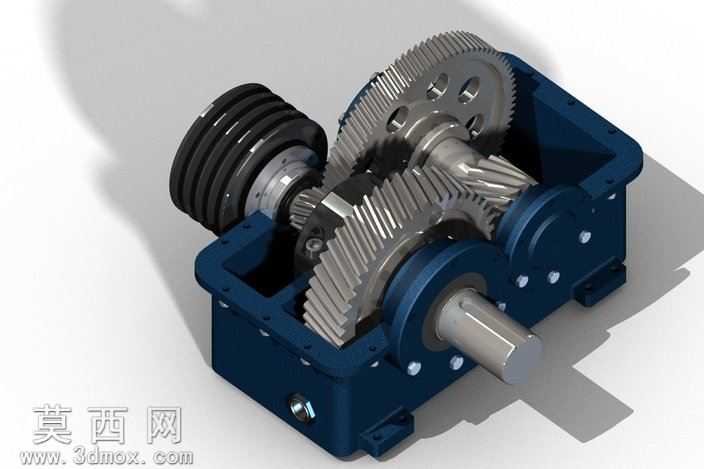

本作品为硬齿面平行轴齿轮减速机的三维结构设计，建模过程严格遵循机械设计规范，完整还原了减速机的全部核心结构与装配关系。建模阶段首先搭建整体装配基准，以箱体的安装面、轴承孔轴线为全局定位基准，确保各级传动轴线的平行度公差符合设计要求，避免后续装配出现干涉问题。箱体采用剖分式结构设计，建模时完整还原了箱壁的加强筋结构、轴承安装座、放油孔、观察窗安装位以及地脚安装孔的细节，箱体边角做了合理的铸造圆角处理，符合铸件的工艺设计要求。传动系统部分，依次完成输入轴带轮组件、高速级斜齿轮、中间轴传动齿轮组件、低速级斜齿轮、输出轴的参数化建模，其中齿轮部分严格按照渐开线齿形参数生成齿廓，还原了斜齿轮的螺旋角、齿顶高、齿根圆角等细节，确保齿面啮合的结构合理性，输入轴端的多楔带轮也还原了轮槽的截面形状与轴向定位结构。轴承、端盖、密封件、连接螺栓等标准件均按照对应国标参数建模，完整呈现了轴承与轴颈、轴承座孔的配合关系，端盖的密封槽、螺栓孔位都做了精准还原，清晰展示了减速机的轴向定位与密封结构。渲染阶段为不同部件赋予了贴合实际的材质：箱体采用深蓝色哑光铸铁材质，还原铸造箱体的磨砂质感；齿轮、轴类零件赋予银灰色金属材质，通过粗糙度参数区分加工面与非加工面的质感差异；带轮采用黑色橡胶与金属结合的材质，螺栓、轴承等标准件做了镀锌亮面金属质感处理；场景采用柔和的漫反射打光，搭配柔和的地面阴影，清晰呈现内部齿轮的啮合关系、各部件的装配层次，将内部传动结构完整展示出来。设计思路上，该模型围绕二级减速的传动逻辑展开，通过两对斜齿轮的啮合实现设定的传动比，硬齿面齿轮的设计可承载更大的传动载荷，平行轴布置的结构让整体布局紧凑合理，输入输出轴的位置设计适配常见的动力输入与负载连接场景，整体结构完整覆盖了硬齿面减速机的设计要点，可用于机械原理演示、结构设计参考等场景。
