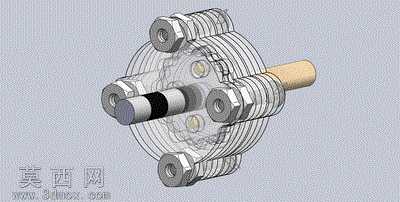

移动式摆线针轮减速机结构设计

本作品为移动式摆线针轮减速机的三维结构设计，采用三维建模软件完成全参数化建模，整体建模过程严格遵循摆线针轮传动的啮合原理，对各零部件进行10:1等比例还原，确保各部件的装配公差符合机械设计规范。建模阶段首先完成输入轴、输出轴的轴类零件构建，对轴段的台阶、键槽、配合面进行精准绘制，保证轴类零件与轴承、摆线轮的配合精度；随后完成摆线轮的齿形轮廓绘制，严格按照摆线齿形的参数方程生成齿廓曲线，通过拉伸、切除等特征完成摆线轮的实体建模，保证齿形的啮合精度。针齿壳部分采用薄壁壳体结构建模，对针齿销的安装孔位进行圆周阵列，确保孔位的分度误差控制在合理范围内，同时对壳体的连接螺栓孔、密封槽位进行细节刻画，还原真实的壳体加工特征。端盖部分完成轴承安装位、密封槽的结构设计，保证端盖与壳体、输出轴的配合密封性。渲染阶段对不同材质部件进行区分赋值：金属轴类零件赋予调质钢材质，调整金属粗糙度与反光度，呈现加工后的金属质感；壳体与端盖赋予铸铁材质，添加细微的铸造纹理与哑光金属质感；螺栓、螺母等标准件赋予镀锌钢材材质，呈现亮面金属的反光效果；密封件部分赋予橡胶材质，调整哑光与弹性质感。整体装配采用自下而上的装配思路，先完成子装配体的构建，将轴承、摆线轮、针齿销预先装配为传动子组件，再依次装入输入轴、输出轴、针齿壳、端盖，添加同轴、重合、间隙配合等装配约束，保证整体机构可实现预期的减速传动动作，无干涉错位问题。设计过程中重点考量移动式减速机的紧凑性要求，在保证传动强度的前提下优化径向尺寸，缩小整体体积，适配移动场景下的安装空间需求，同时对各受力部件进行结构加强，保证传动过程中的结构刚性，避免运转过程中出现形变影响传动精度。整体模型完整还原了摆线针轮减速机的内部传动结构，可用于传动原理演示、结构教学参考以及后续的工程化优化设计。
