摆线针轮减速机核心传动结构三维建模

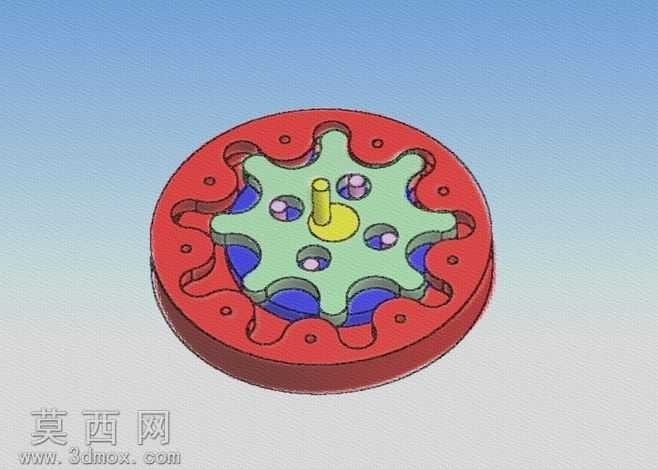

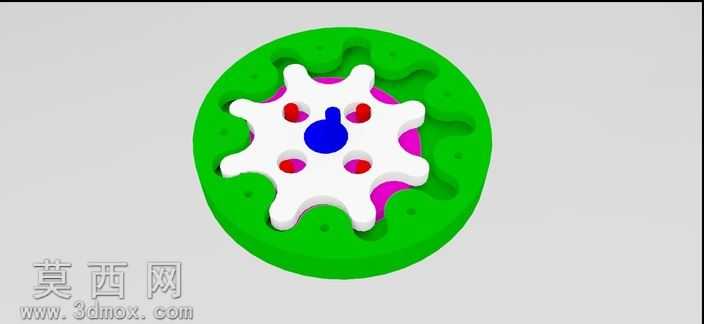

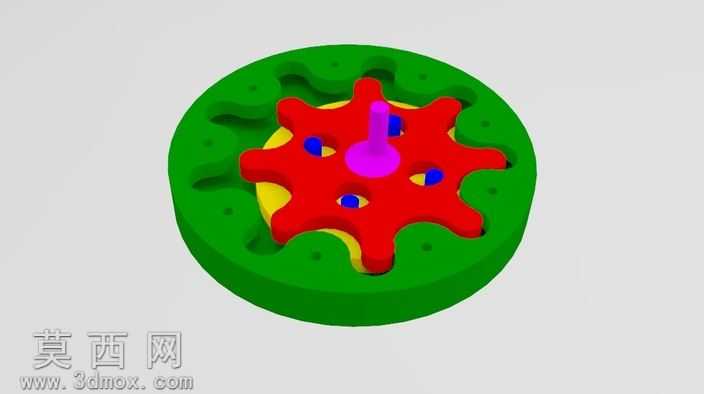

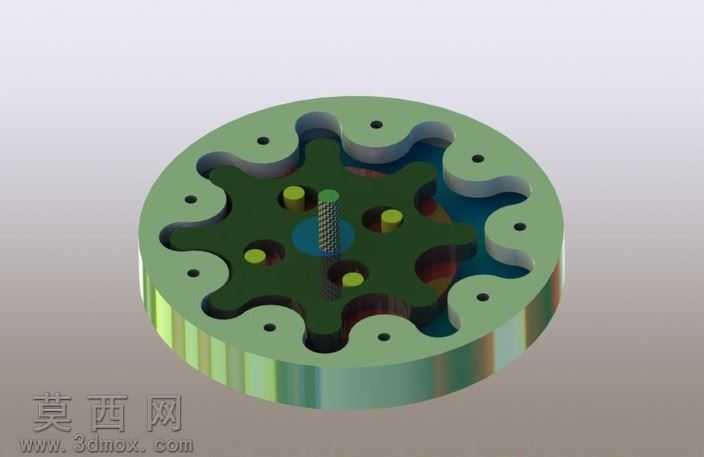

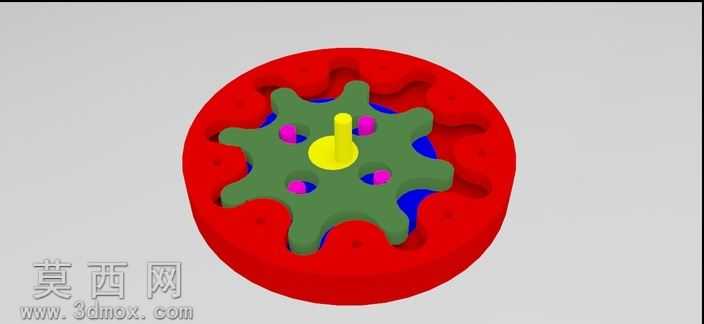

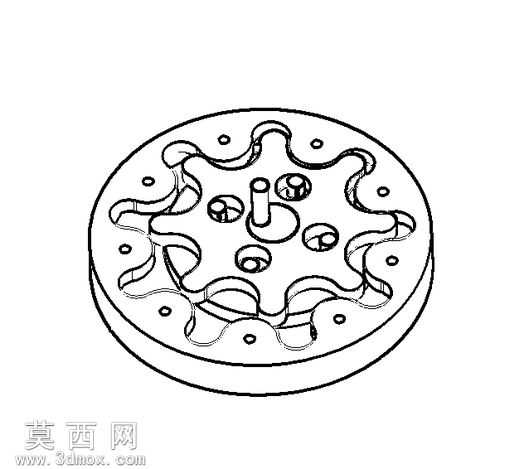

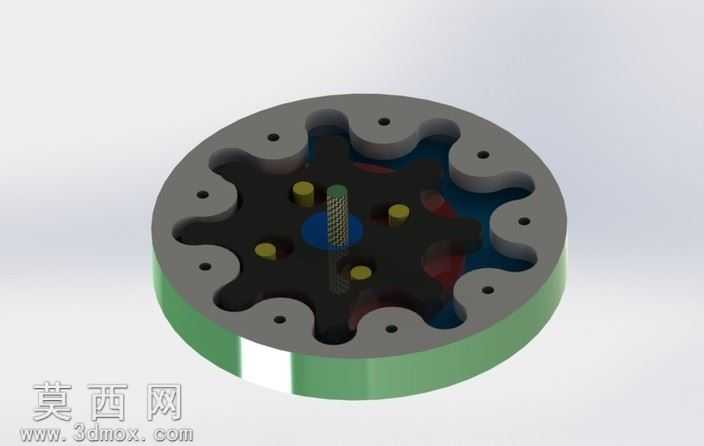

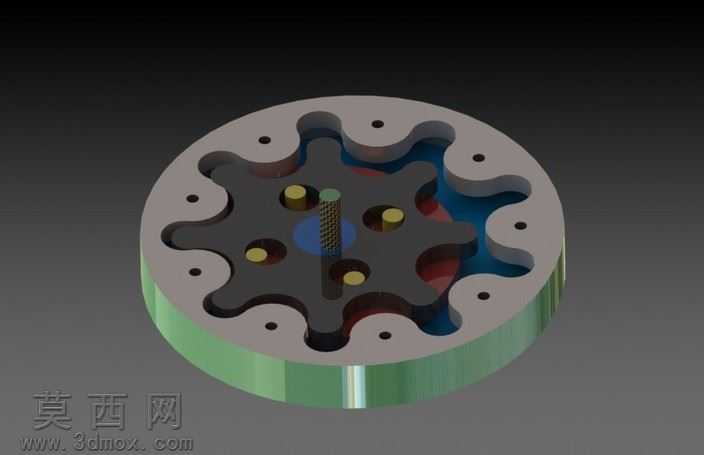

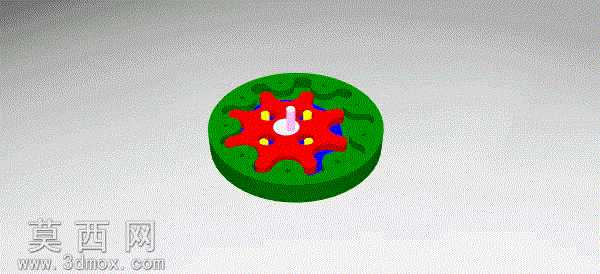

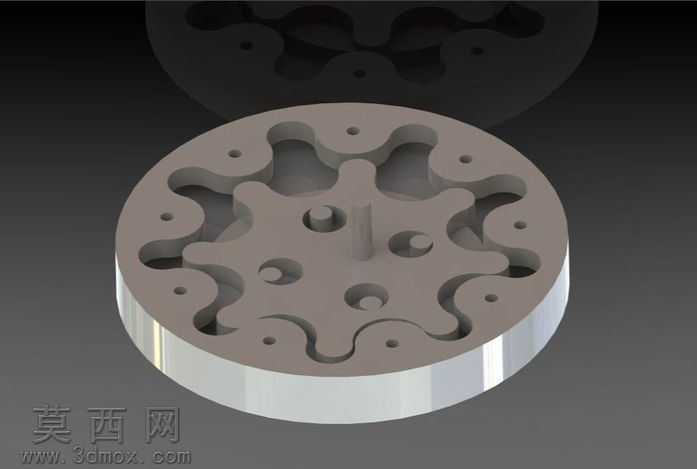

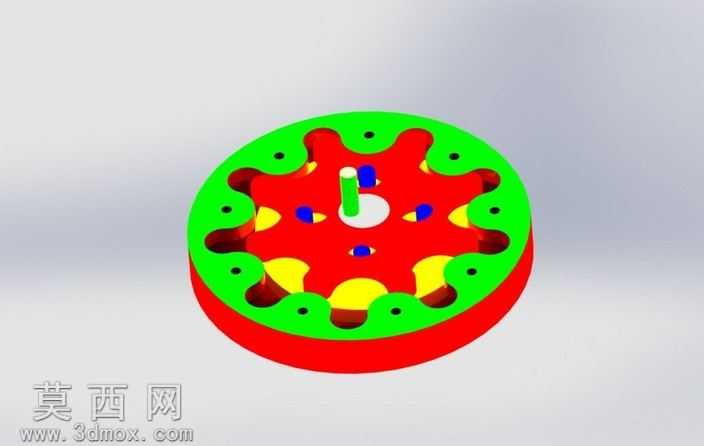

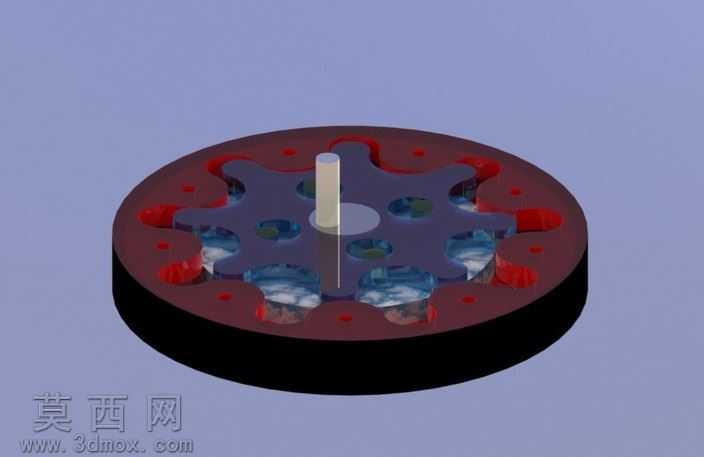

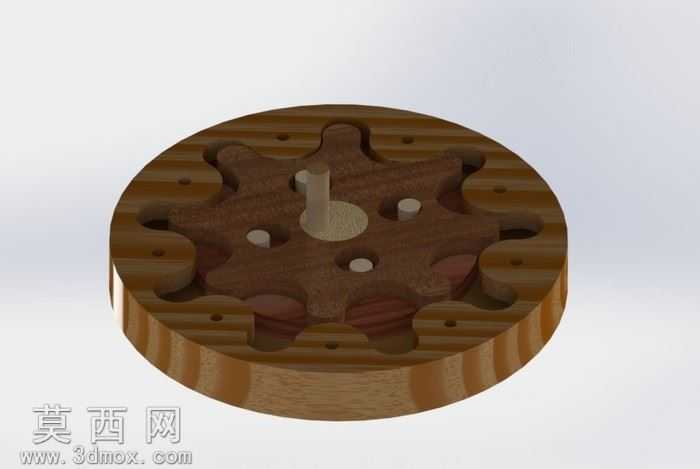

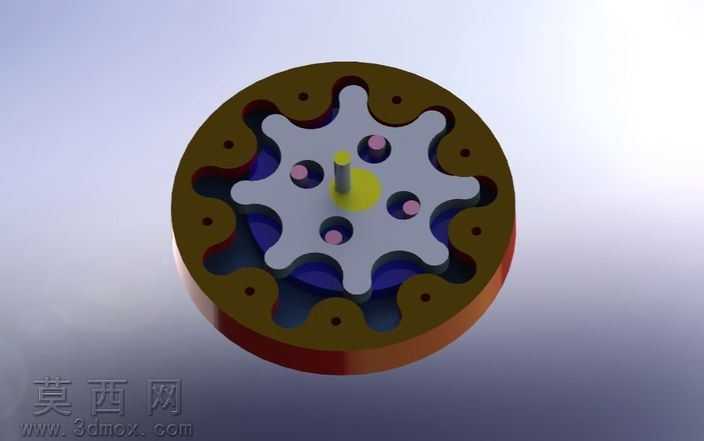

本模型为摆线针轮减速机的核心传动组件三维建模成果，建模过程中严格遵循摆线针轮传动的啮合原理，对各核心零件进行参数化构建，保证各部件间的装配关系完全符合实际机械设计规范。首先针对摆线轮进行精准建模，依据摆线齿廓的形成原理，通过参数化曲线生成摆线轮的外齿廓，确保齿形曲线连续顺滑，齿距误差控制在建模精度允许范围内，摆线轮上的销轴孔、中心安装孔均按照传动配合要求设置对应尺寸，孔位分布严格遵循圆周等分规则，保证传动过程中受力均匀。针齿壳部分采用环形基体结构建模，壳体内壁的针齿销安装槽按照圆周等距排布，槽体尺寸与针齿销的配合间隙符合实际装配要求，壳体外壁的安装定位结构也做了还原，保证模型可直观呈现整机的安装适配逻辑。中心输入轴部分的偏心结构是建模重点，通过偏心圆柱特征构建输入轴的偏心段，确保偏心距与摆线轮的传动比参数完全匹配，偏心段与摆线轮中心孔的配合关系做了合理还原。针齿销与销轴套采用圆柱类特征建模，分别对应安装在针齿壳与摆线轮的对应孔位中，还原了摆线轮与针齿之间的滚动啮合结构。渲染阶段采用高对比度的差异化材质区分不同零件，摆线轮使用醒目的红色哑光塑料材质，针齿壳使用深绿色哑光材质，针齿销使用深蓝色金属材质，中心偏心轴使用亮紫色高亮材质，中间衬层使用黄色材质，通过色彩区分让各零件的边界与装配关系一目了然，无需剖切即可清晰观察内部传动结构的组成。模型整体装配完成后，各零件间不存在干涉问题，可直观展示摆线针轮减速机少齿差传动的核心结构特点，清晰呈现输入偏心、摆线轮行星运动、针齿啮合输出的完整传动逻辑，能够帮助从业者快速理解该类减速机的结构组成与传动原理，也可作为机械原理教学、减速机结构设计参考的直观三维素材，建模过程中对各传动配合面的尺寸比例做了严谨把控，保证结构比例与实际工业应用中的摆线针轮减速机核心结构一致，不存在结构失真问题。
