带液压锁止功能的拖拉机差速传动结构

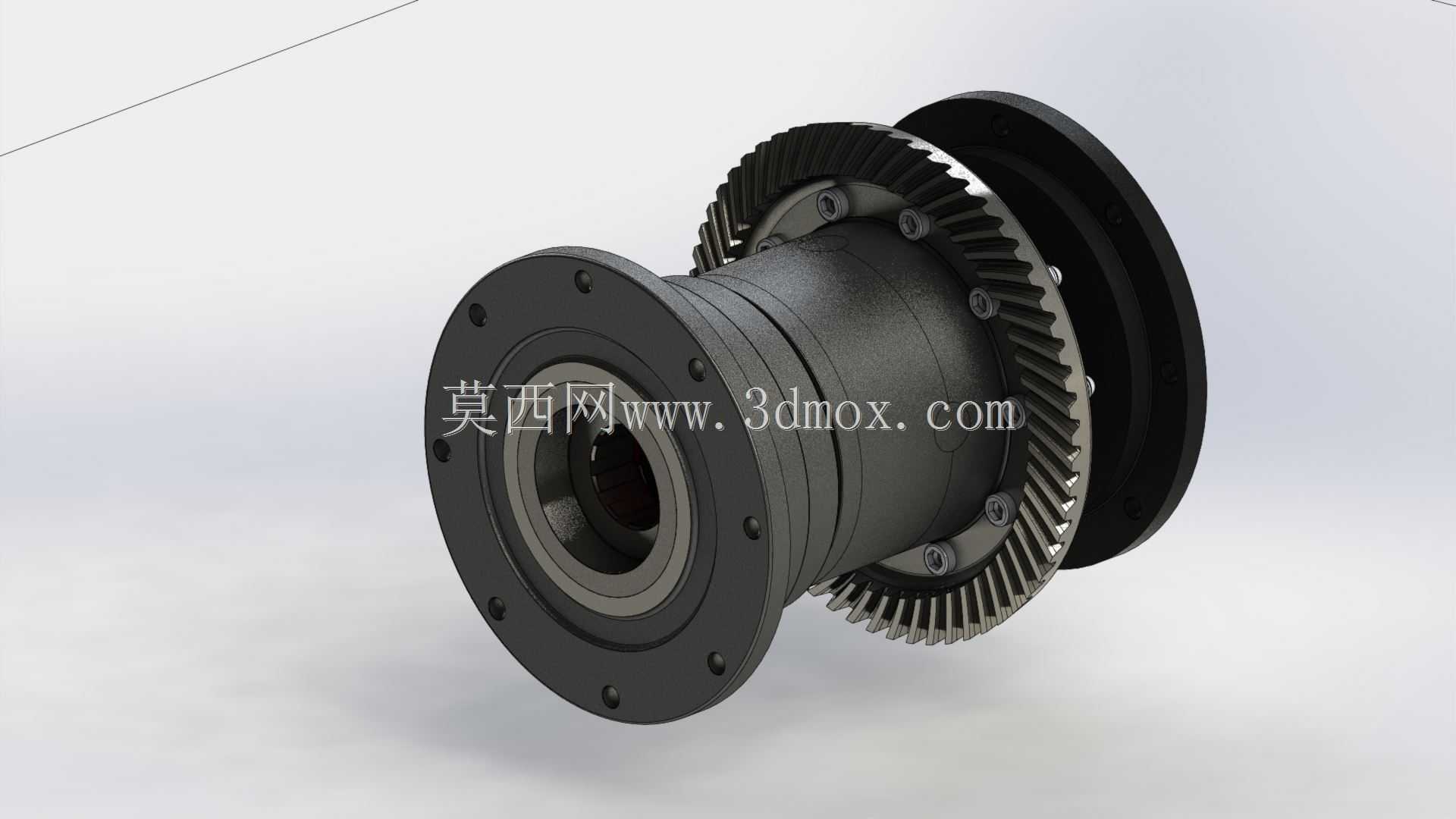

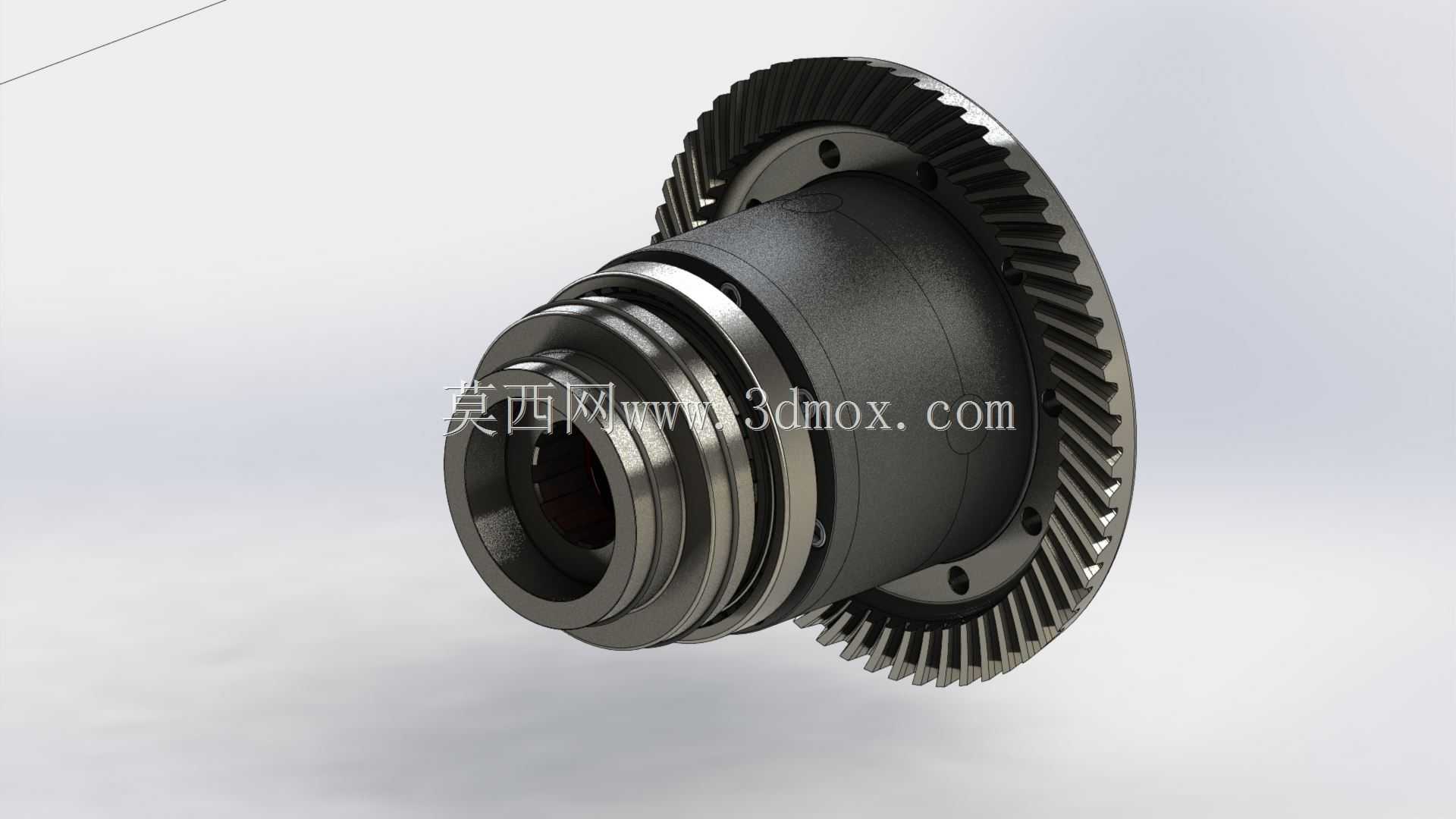

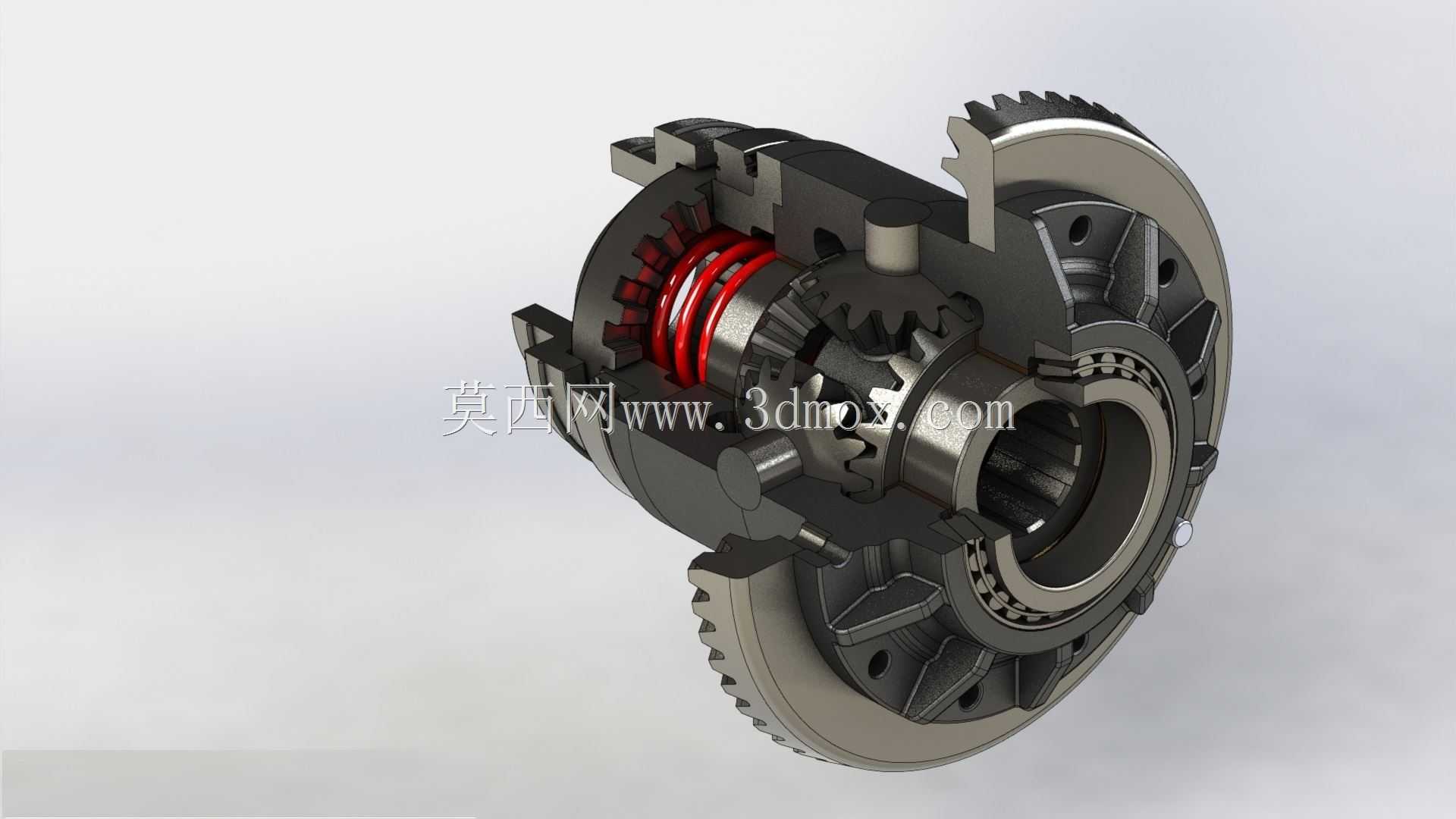

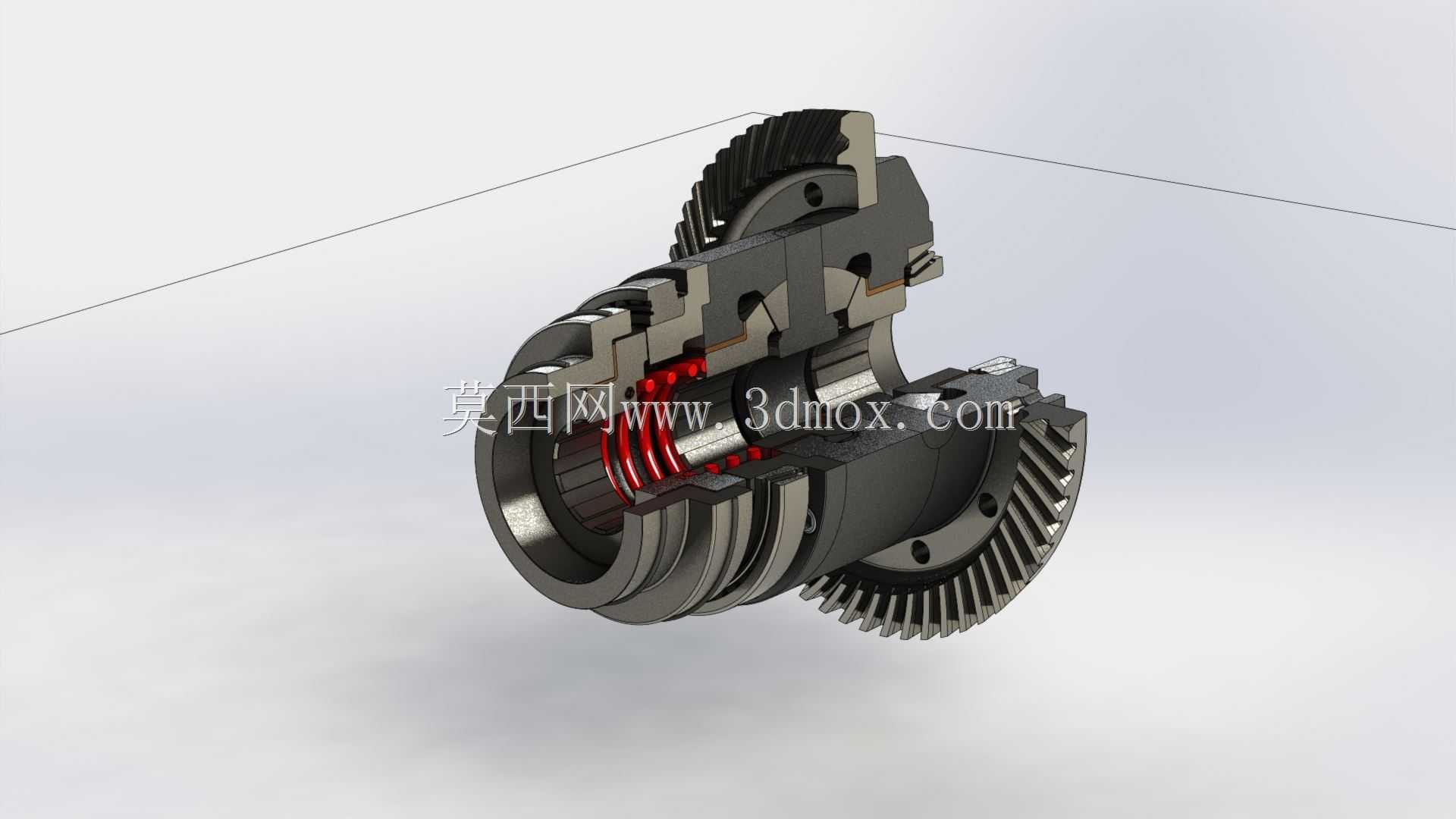

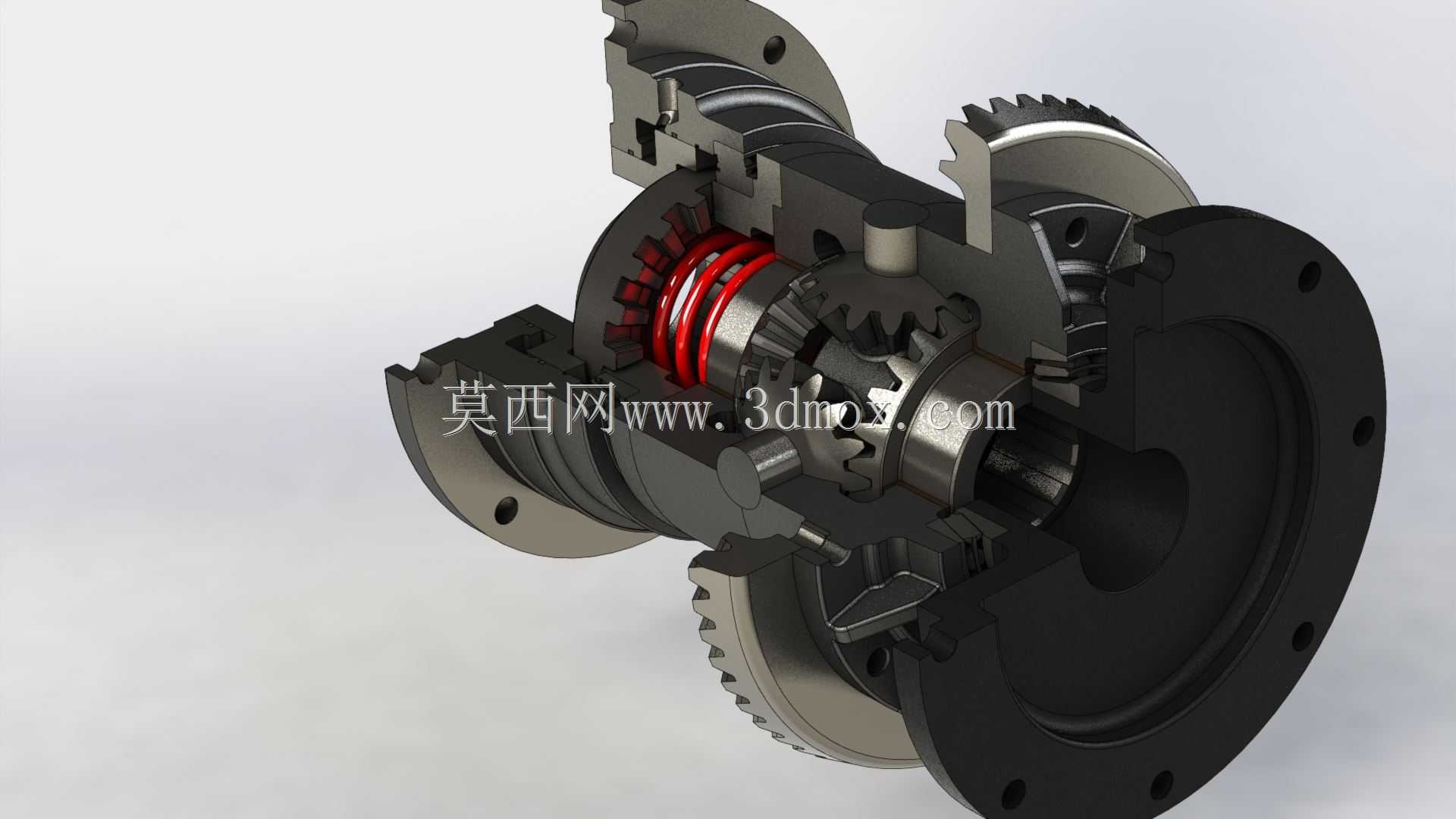

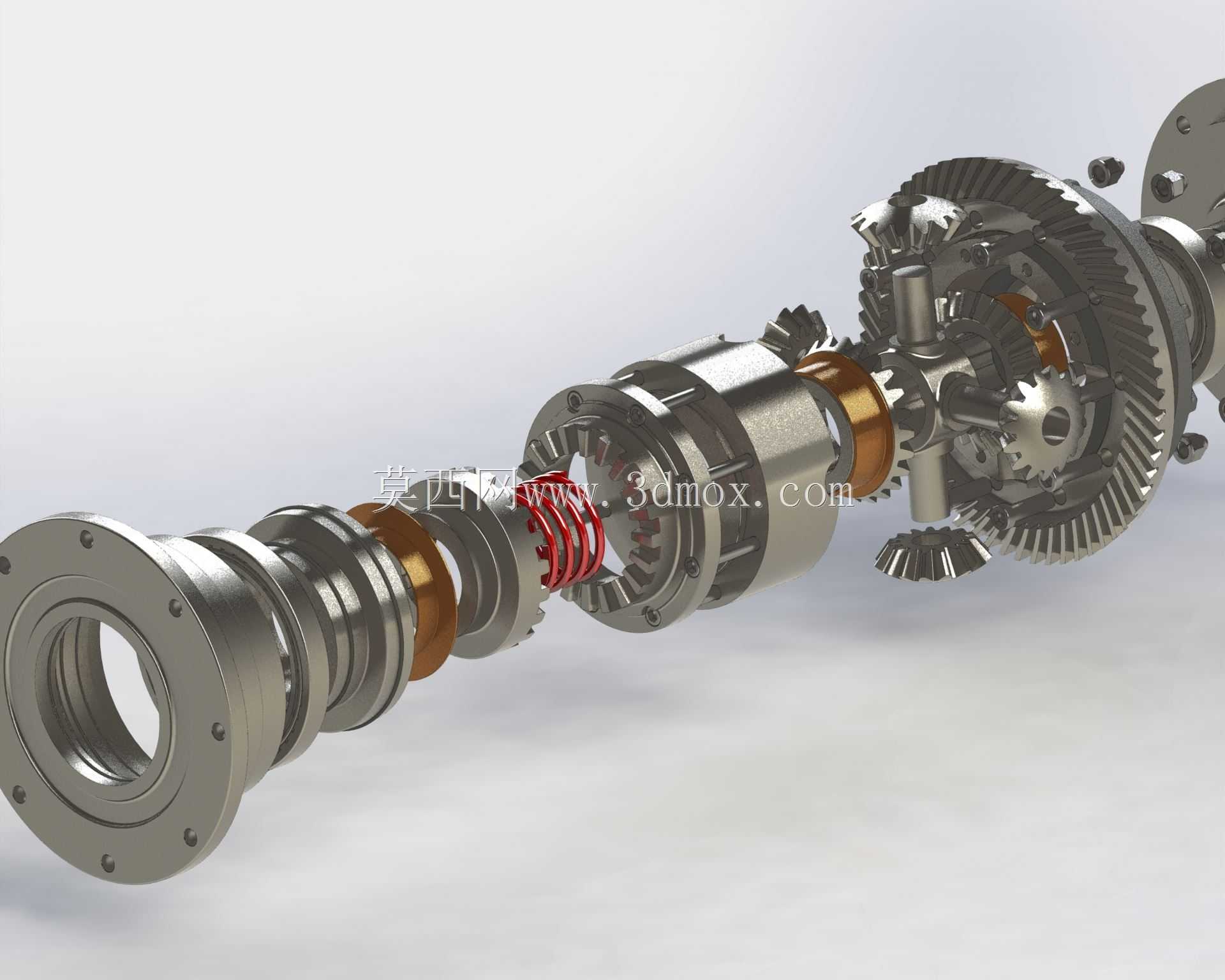

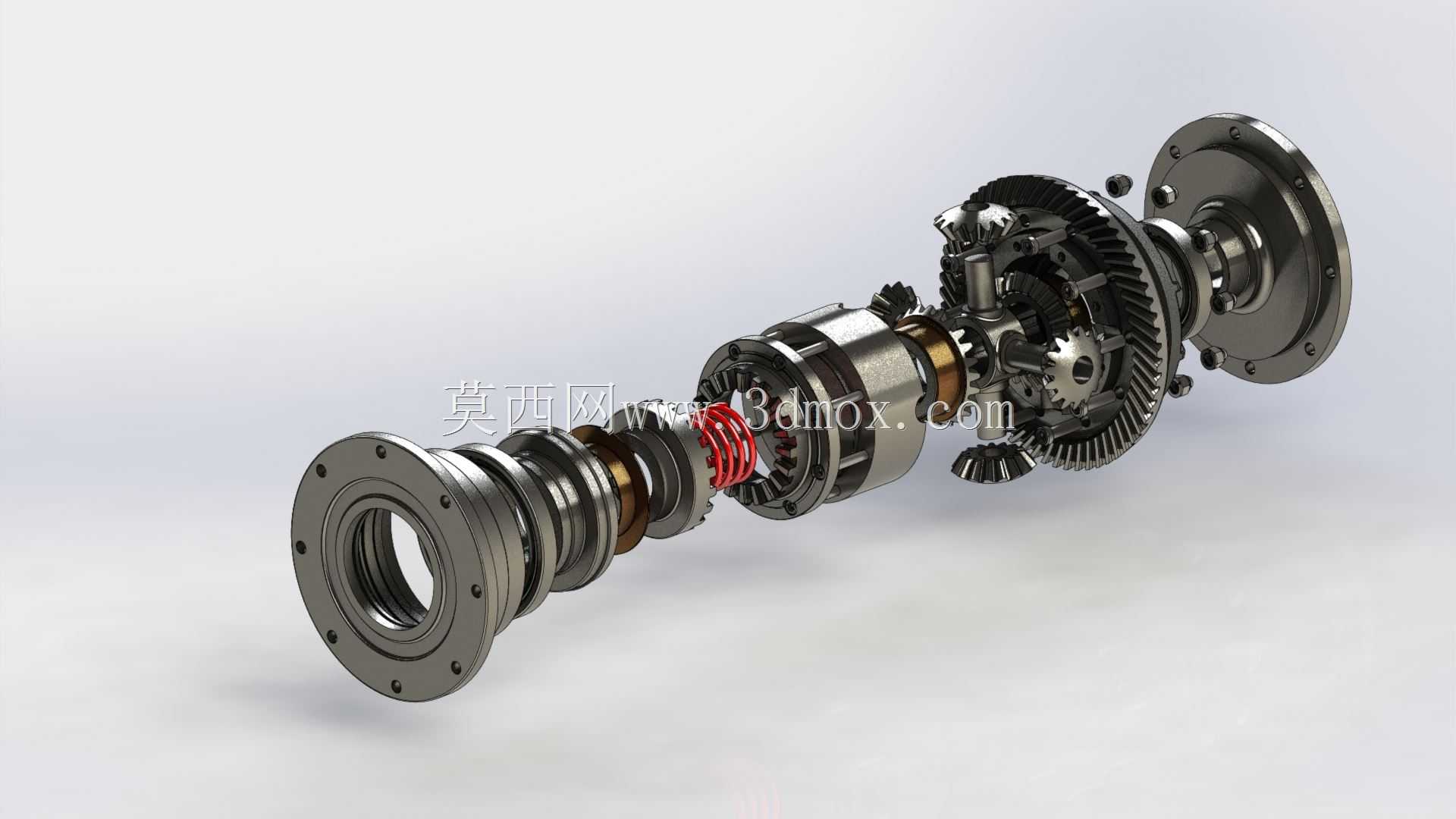

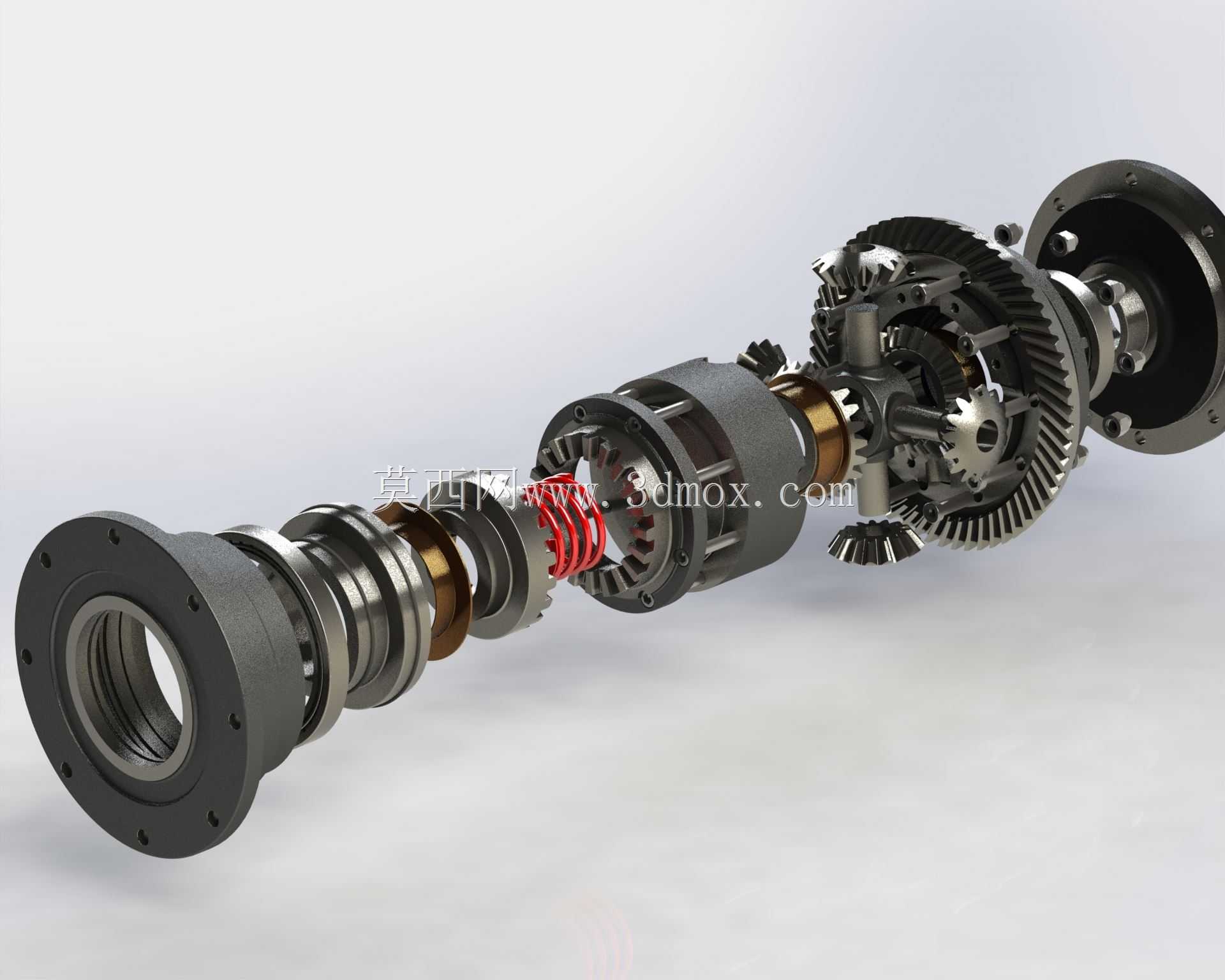

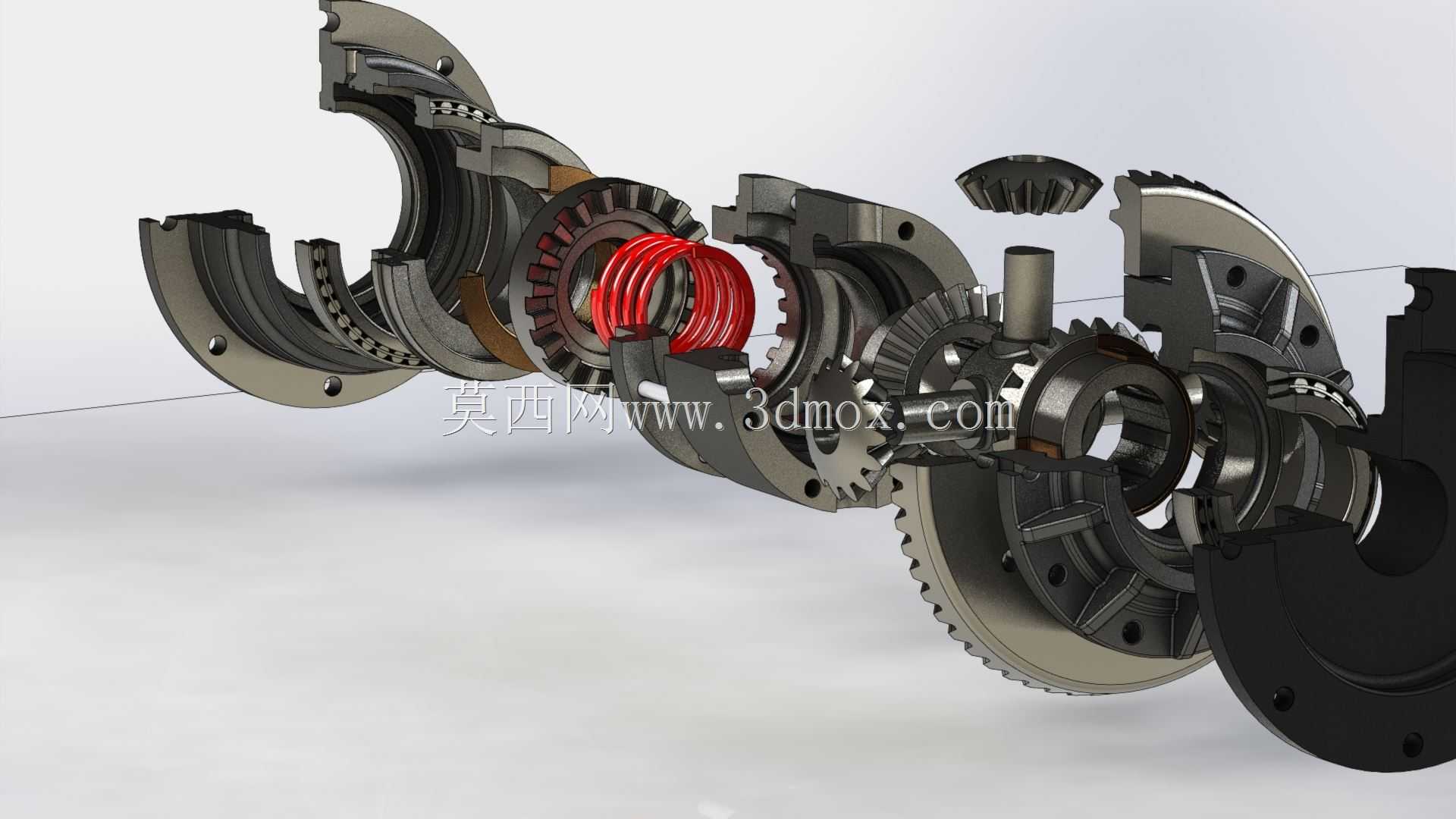

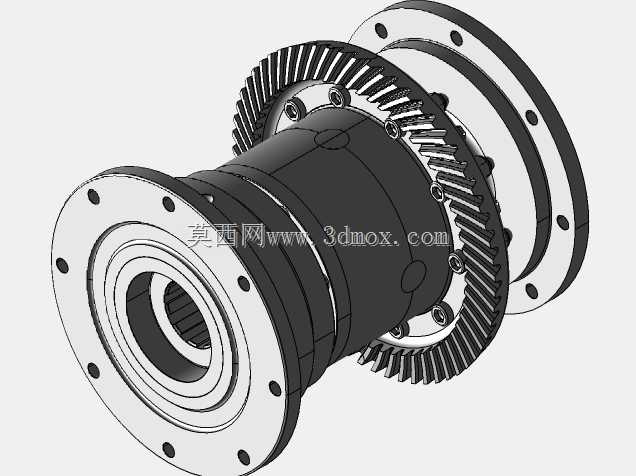

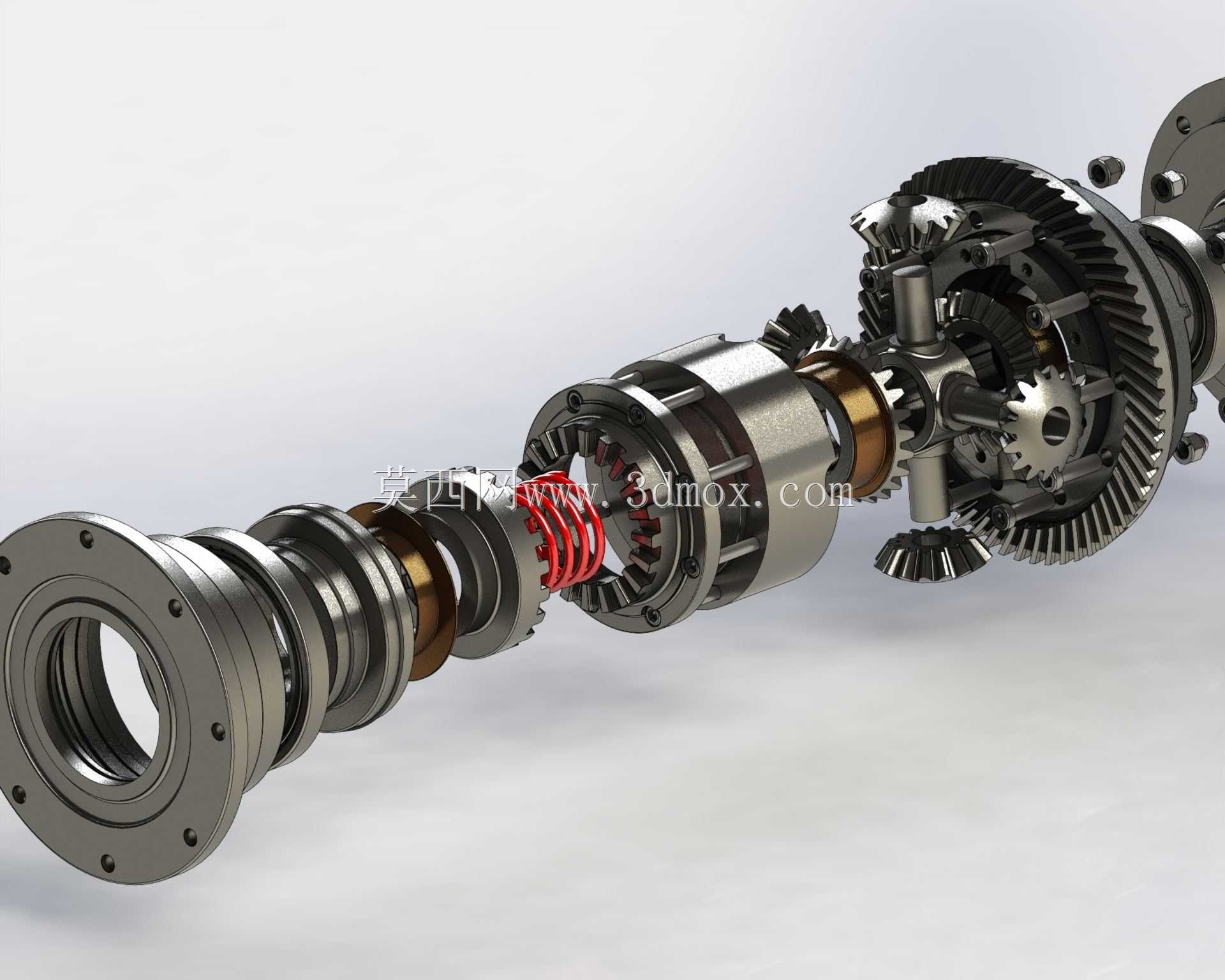

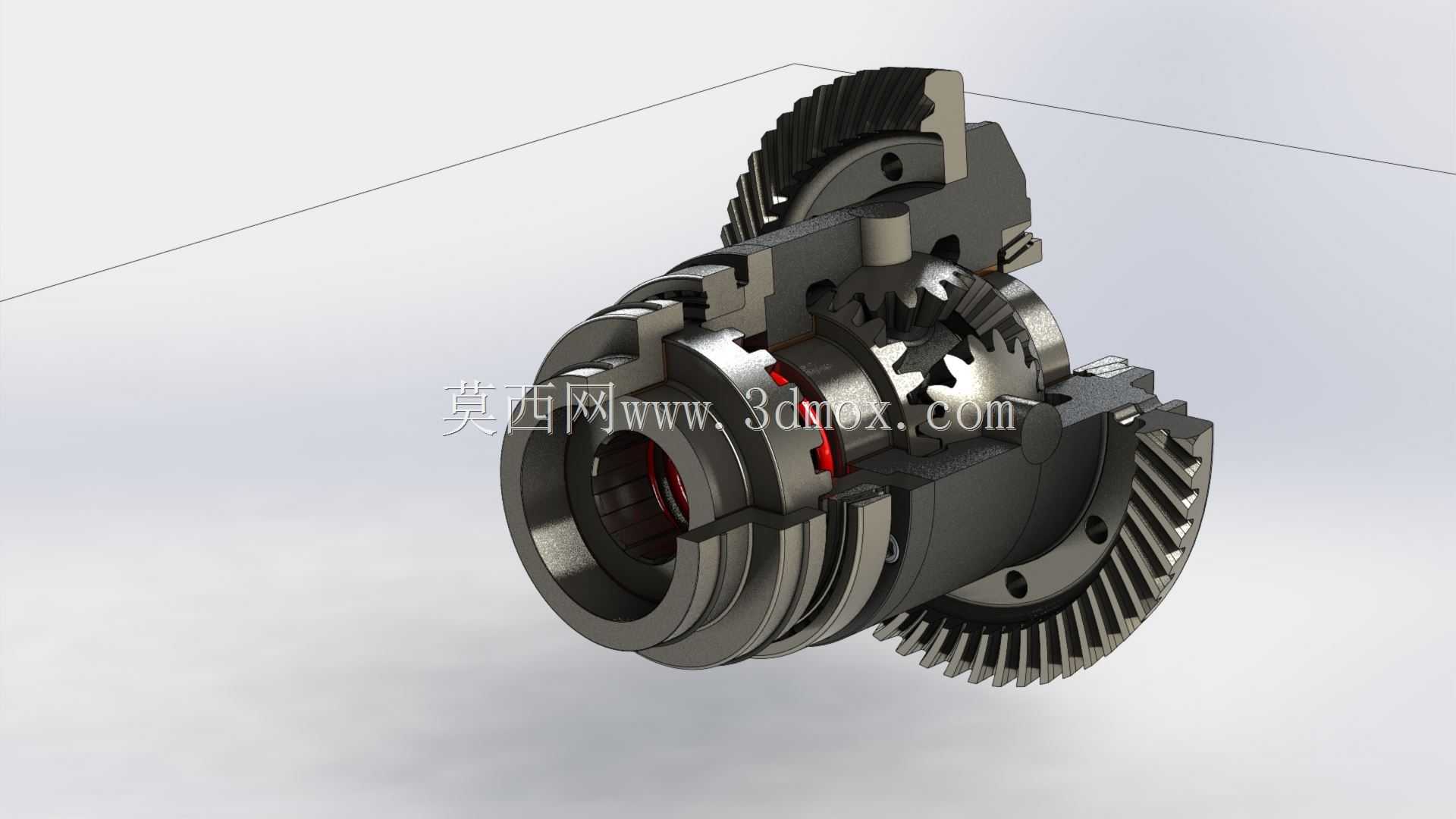

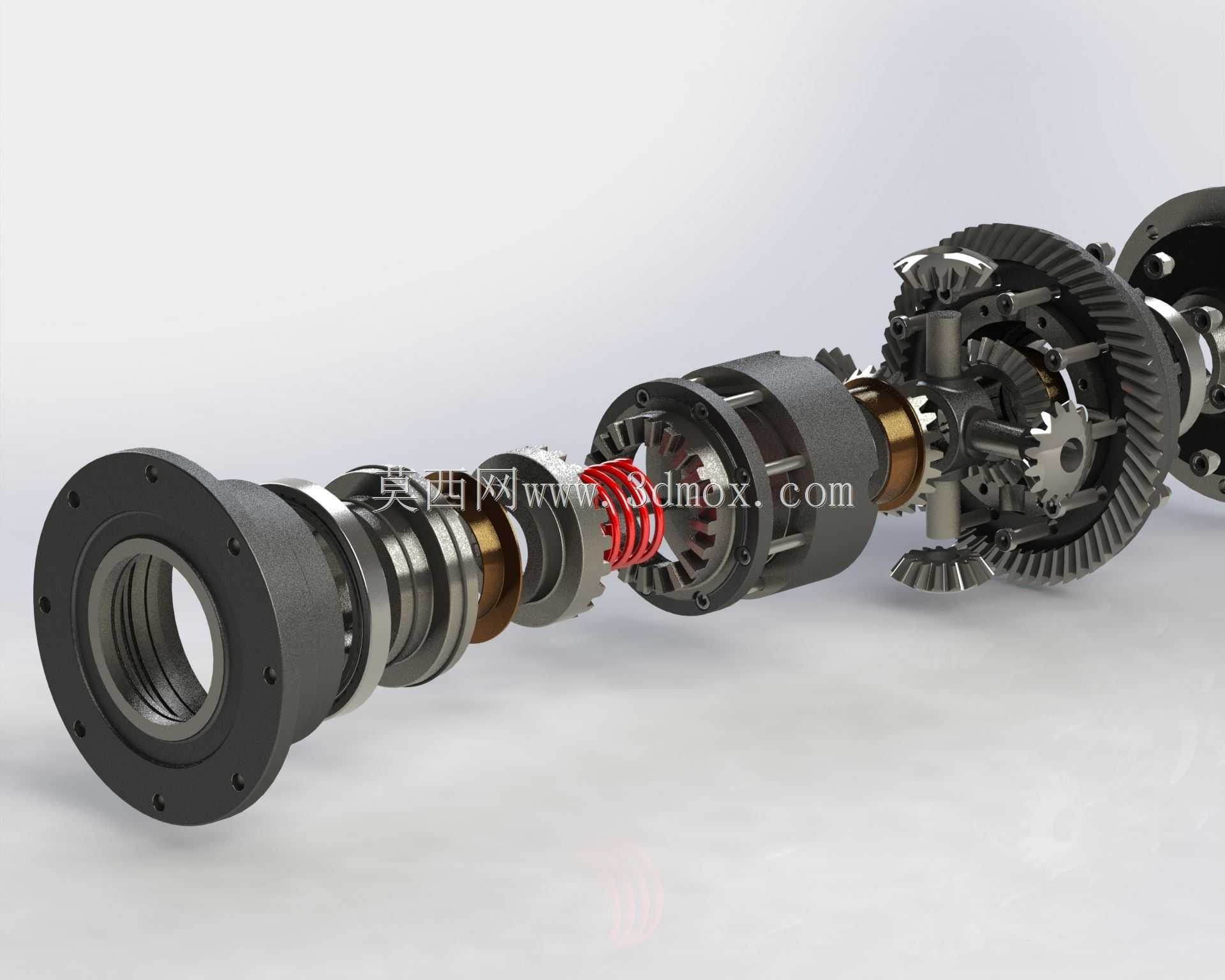

这款差速传动结构主要配套农用轮式拖拉机使用，是拖拉机底盘传动系统中的核心部件，安装在驱动桥中部的桥壳腔体内部，承担着将主减速器传递来的动力拆分至两侧驱动轮的核心作用，同时可根据拖拉机行驶工况自动调整两侧车轮的转速差，避免拖拉机在田间松软土壤、泥泞地块作业时出现单侧车轮打滑空转、动力流失的问题，保障拖拉机在犁耕、播种、转运等不同作业场景下都能获得稳定的动力输出。在实际作业场景中，拖拉机经常需要面对高低不平的田埂、湿滑的水田泥地、坡度较大的机耕道等复杂路况，普通开式差速器在单侧车轮附着力不足时会将全部动力传递至打滑侧车轮，导致车辆失去行进能力，这款结构集成了液压锁止机构，当检测到单侧车轮打滑时，可通过液压回路推动锁止组件结合，将差速器壳体与半轴齿轮临时刚性连接，暂时锁止差速功能，让两侧驱动轮获得相同的扭矩输出，帮助拖拉机快速脱离低附着力路段，待行驶至平整硬路面后可自动解除锁止，恢复正常差速功能，避免转向困难、轮胎异常磨损的问题。从设计思路来看，整个结构采用同轴分层布局，沿动力输入轴线依次布置连接法兰、支撑轴承组、缓冲弹簧组件、行星齿轮架、半轴锥齿轮、从动锥齿轮对接端，整体轴向尺寸紧凑，可适配多数中小马力拖拉机的驱动桥安装腔体，径向安装边界与传统差速器保持一致，无需对原有桥壳、半轴连接结构做大幅修改即可实现替换升级。结构内部的行星齿轮与半轴齿轮采用等模数等压力角的锥齿轮啮合设计，齿面经过修形处理，可降低啮合过程中的冲击噪音，提升大扭矩传递下的齿面承载能力；支撑位置采用多组圆锥滚子轴承搭配，可同时承受径向载荷与轴向载荷，适配拖拉机作业时传递的大扭矩冲击；液压锁止机构的摩擦片组采用多片式叠层设计，锁止扭矩储备充足，结合过程平顺无冲击，不会对传动系统造成额外的载荷冲击。在日常使用中，该结构可配合拖拉机的四驱系统、动力输出轴协同工作，不管是带载犁耕时的大扭矩低速作业，还是公路转运时的高速行驶，都能保持稳定的传动状态，有效降低驱动轮的轮胎磨损，提升拖拉机的复杂路况通过能力，减少作业过程中的动力损耗，帮助农机用户提升作业效率，降低作业过程中的故障概率。
