压缩橡胶成型压模工装结构设计

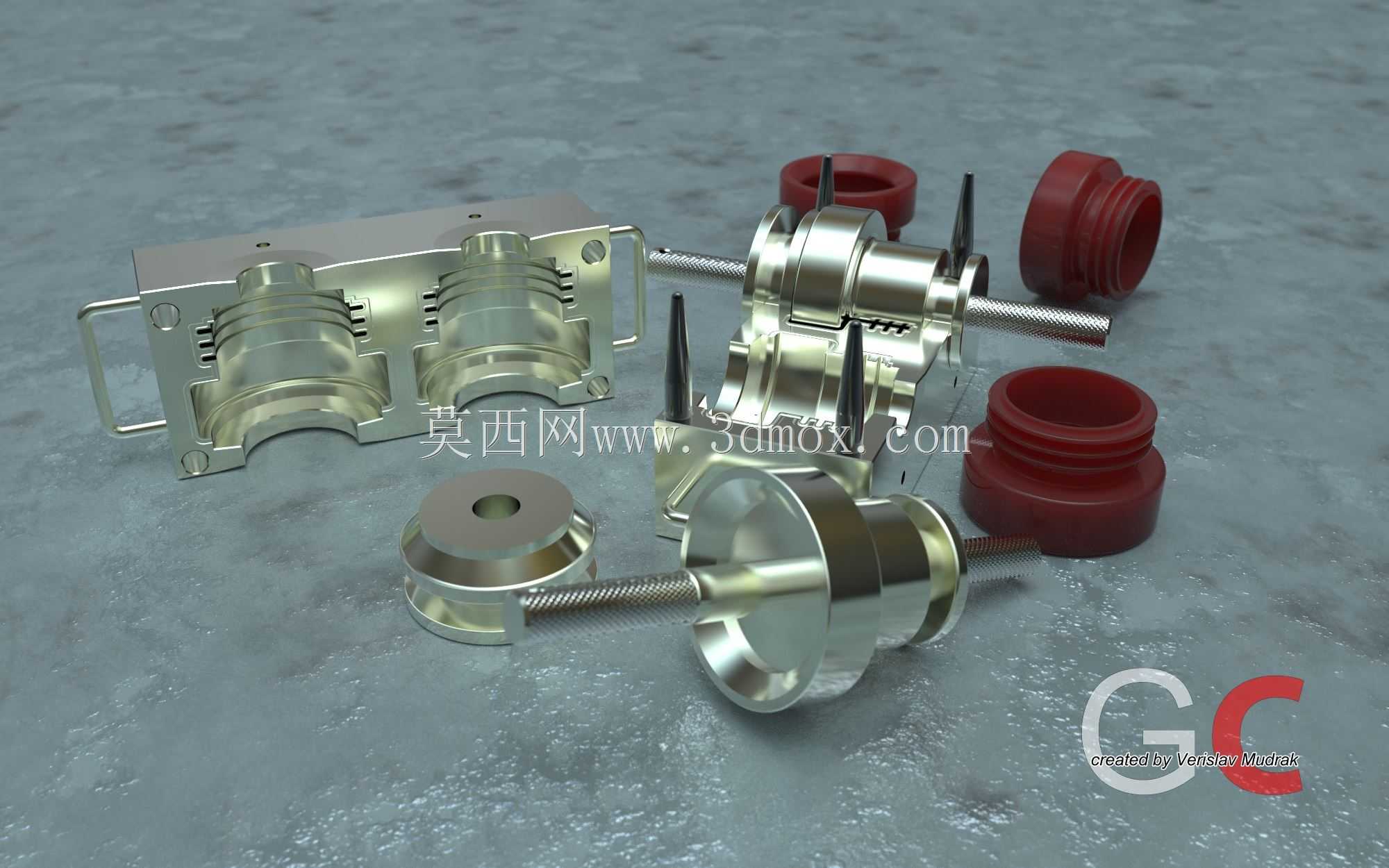

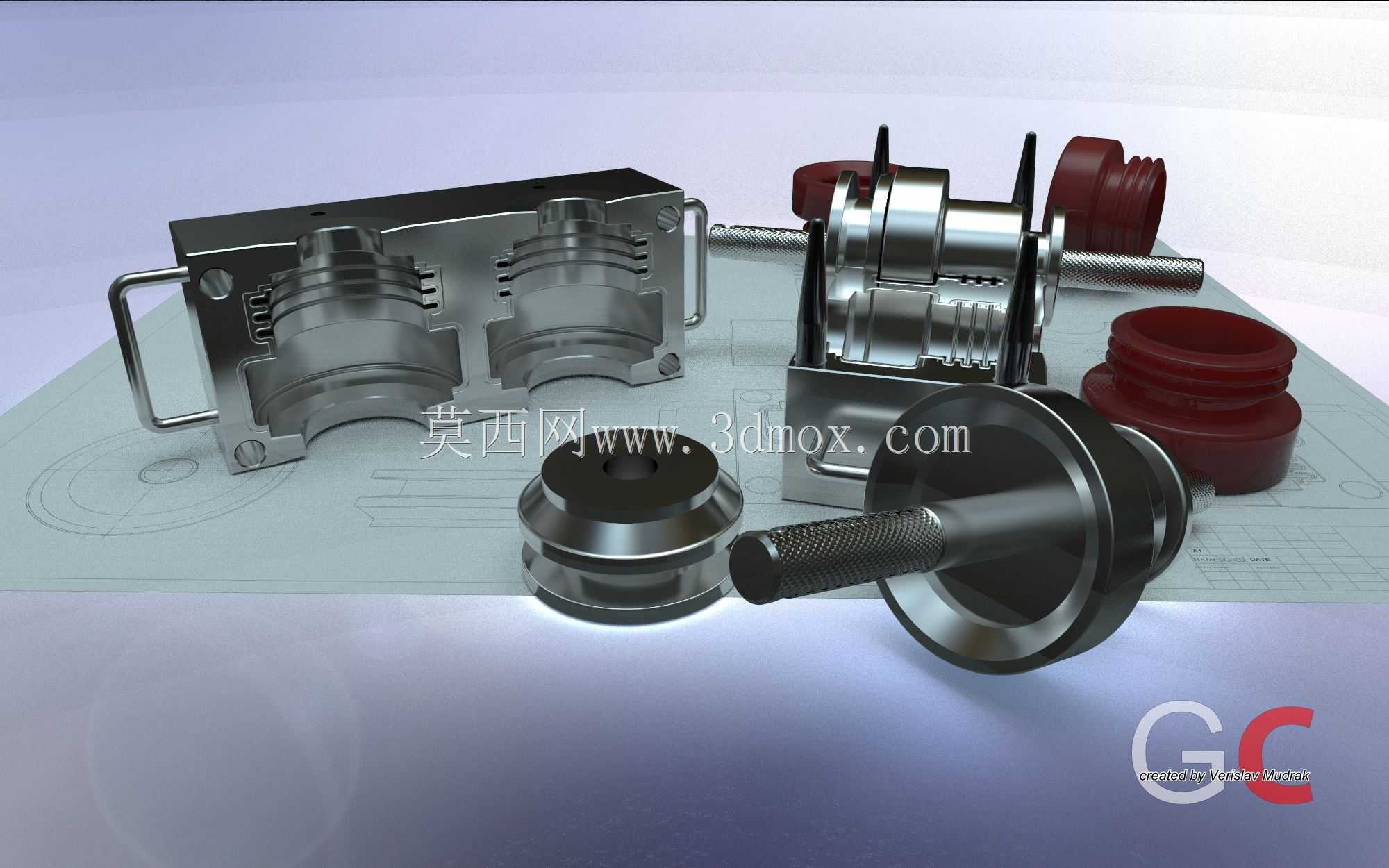

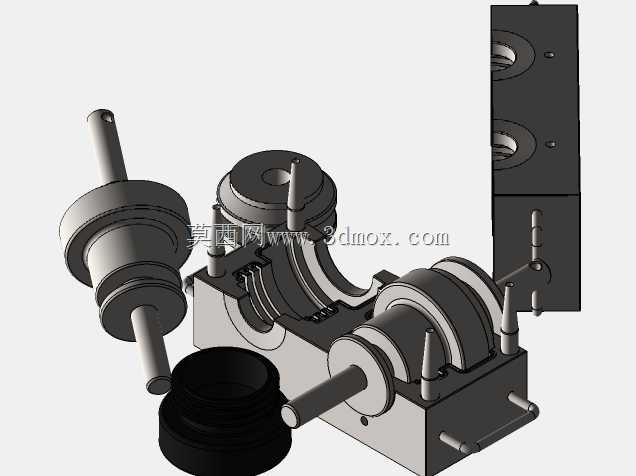

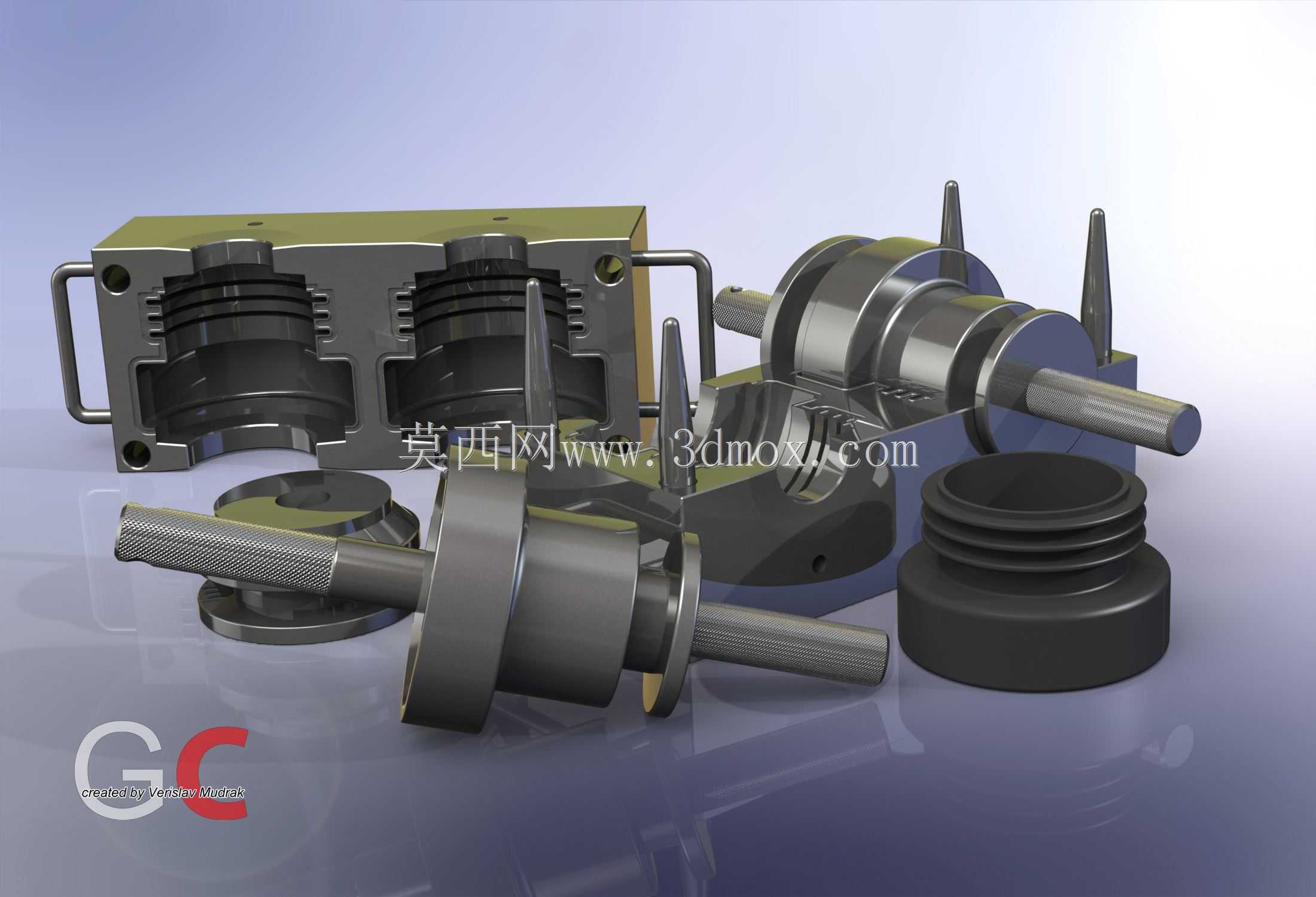

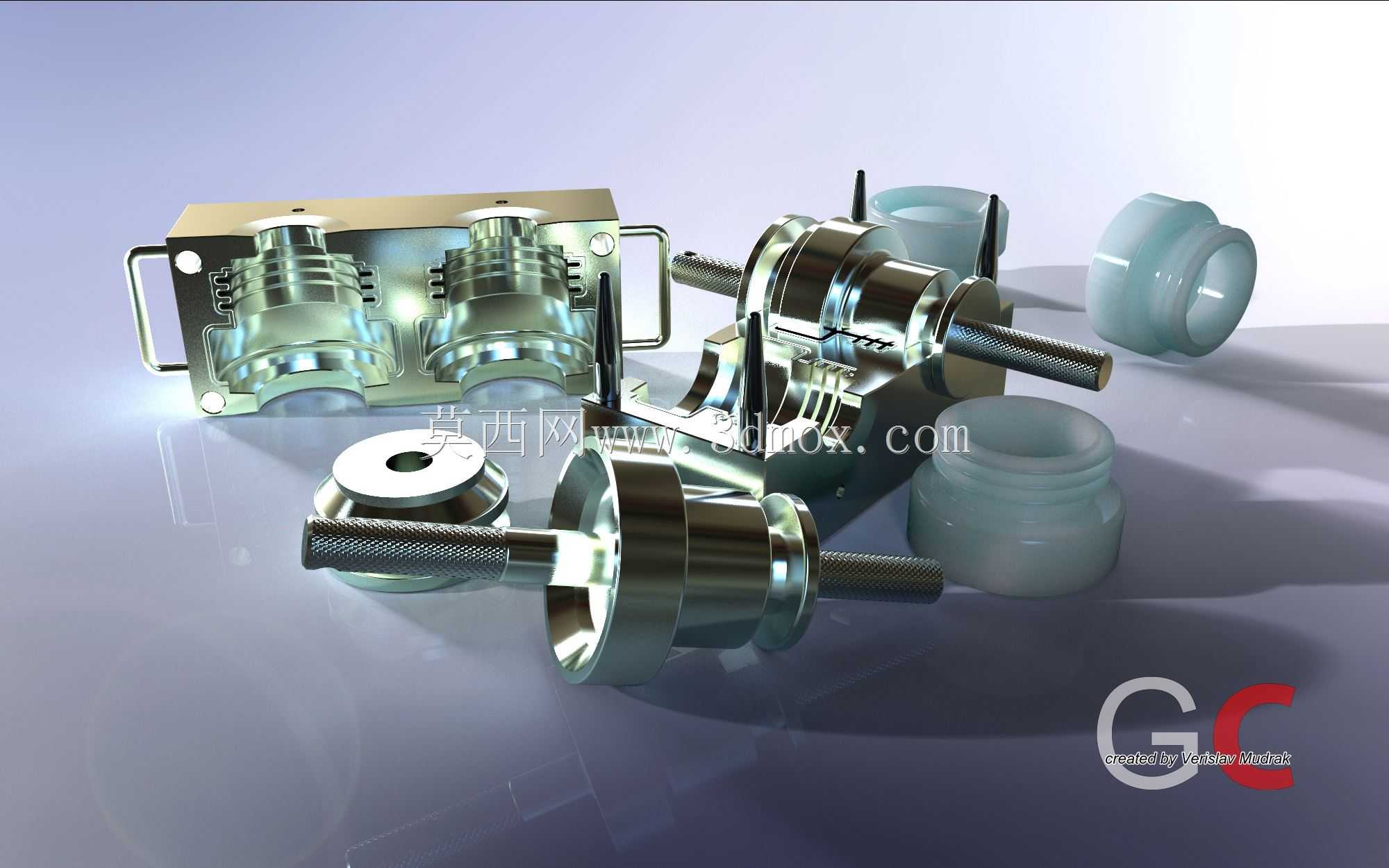

这套压模结构主要应用于橡胶制品的压缩成型加工场景，面向中小规格带内孔环状橡胶密封件、减震衬套类产品的批量生产工序，是橡胶硫化成型环节的核心工装部件，适配常规平板硫化机的安装工位，可直接固定在硫化机的上下加热压板之间完成合模、加压、硫化、开模取件的全流程作业。整套模具采用哈夫式对开结构设计，上下模体通过定位销实现精准合模导向，避免合模错位导致的制品飞边过厚、尺寸超差问题，模腔表面做了高光抛光处理，能够保证成型后橡胶制品的外表面光洁度，减少后续修边打磨的工作量。模具配套的导向螺杆组件用于开模过程中平稳分离上下模体，同时带动模芯平稳抽出，避免硬撬模具造成模腔磕碰损伤，也能防止成型后的橡胶件被拉扯变形。配套的红色挡圈为耐高温硅橡胶材质，主要用于合模时的余料容纳与密封，控制硫化过程中胶料的溢出范围，将飞边厚度控制在0.1mm以内，降低胶料损耗。整套模具的安装边界完全适配常规200吨以内平板硫化机的工作台T型槽间距，模体外形采用带把手的方正结构，方便生产过程中人工搬运、吊装与工位转移，两侧的金属提手做了圆角钝化处理，避免搬运过程中划伤操作人员。模腔的尺寸设计充分考虑了橡胶材料硫化过程中的收缩率特性，针对常用丁腈橡胶、天然橡胶的收缩参数做了尺寸补偿，保证成型后的制品尺寸精度稳定在IT7级公差范围内，可满足液压密封、汽车减震、家电配件等领域对橡胶件的尺寸要求。模具的冷却流道布局贴合模腔轮廓，能够在硫化完成后快速均匀降温，缩短制品冷却定型时间，提升单批次生产效率，同时避免局部降温不均导致的制品内应力集中、翘曲变形问题。整套结构拆分后零件数量少，日常清理维护便捷，易磨损的模芯、定位销部件均采用可更换设计，无需整体报废模具即可完成易损件替换，大幅降低工装的长期使用成本。
