小型五金件冲压成型简易拉模结构

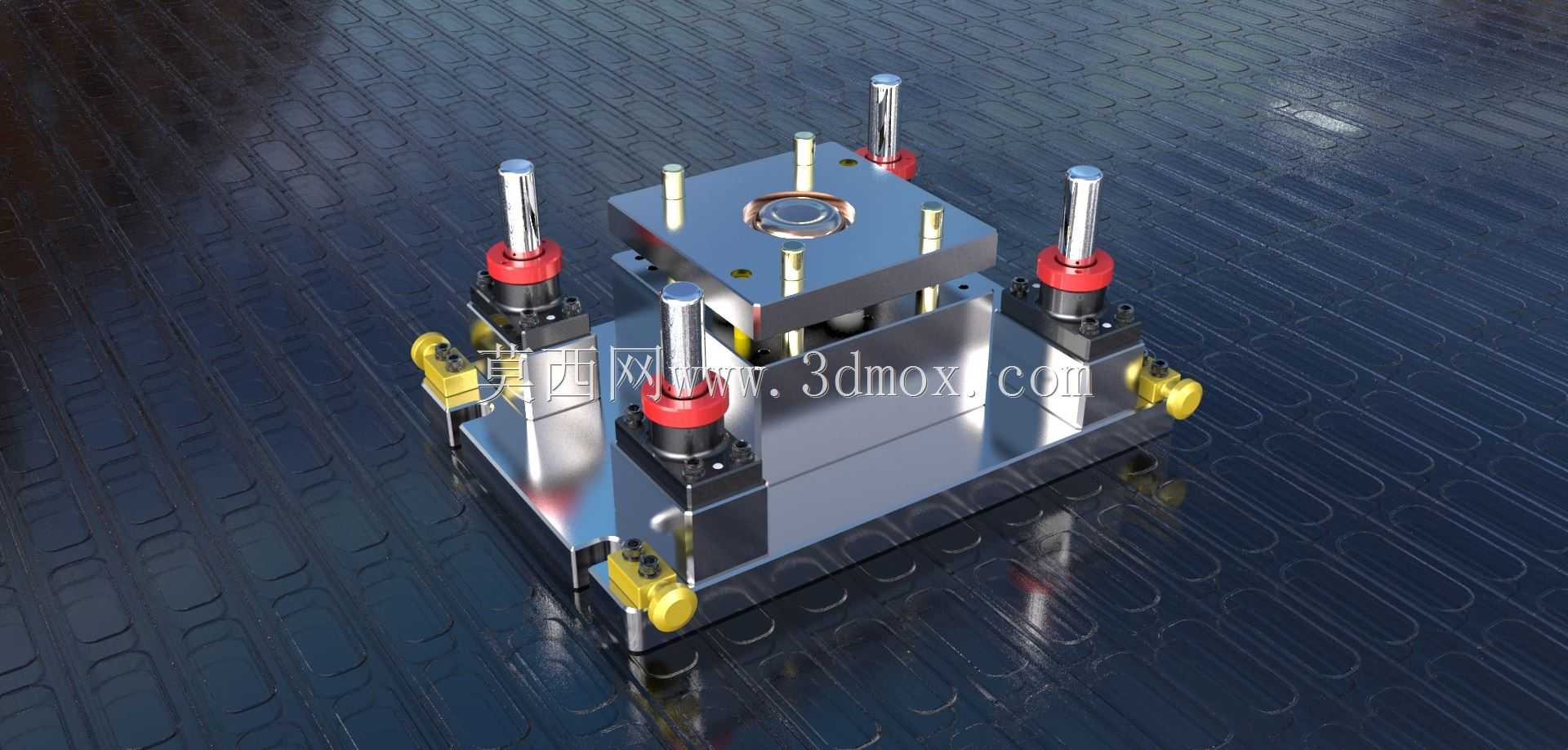

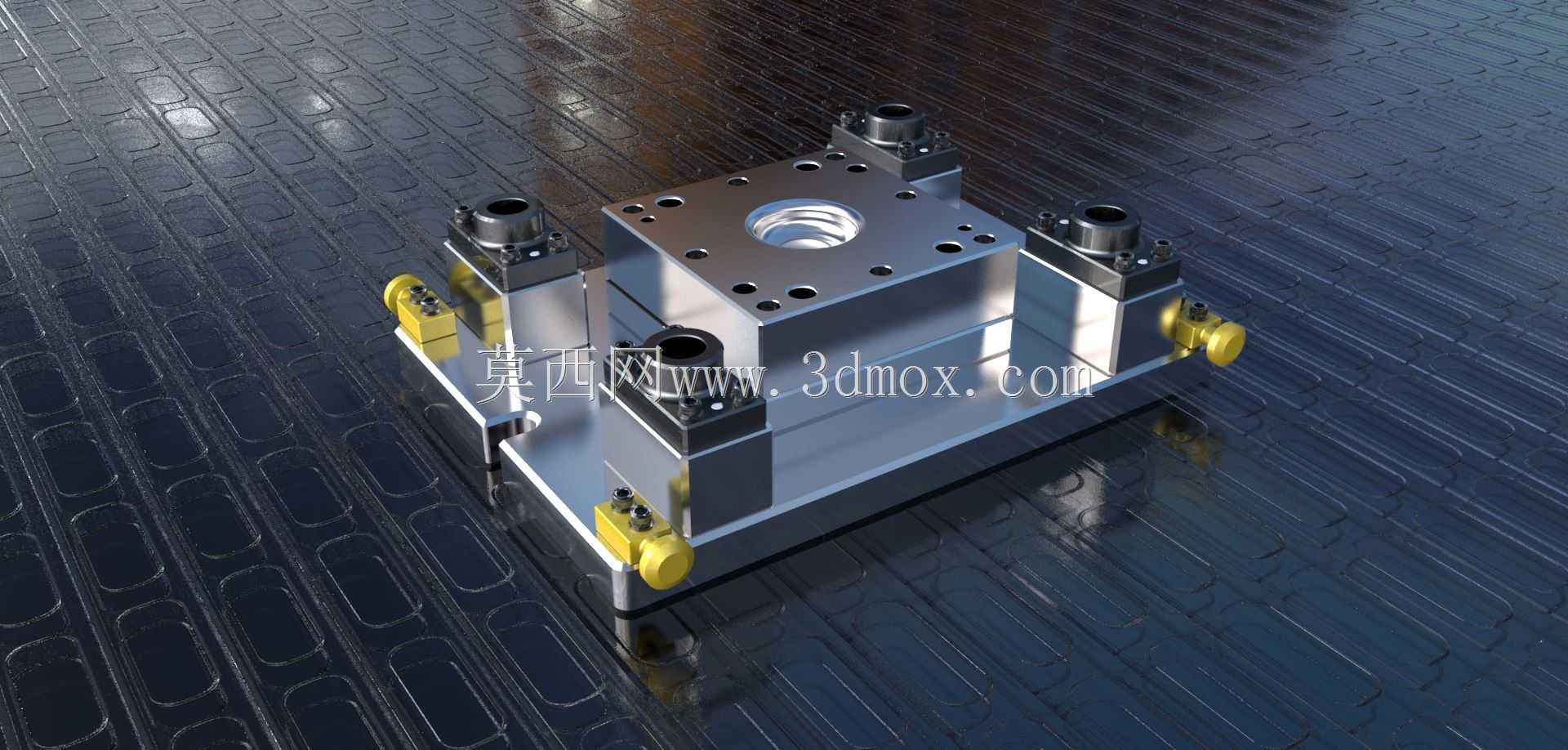

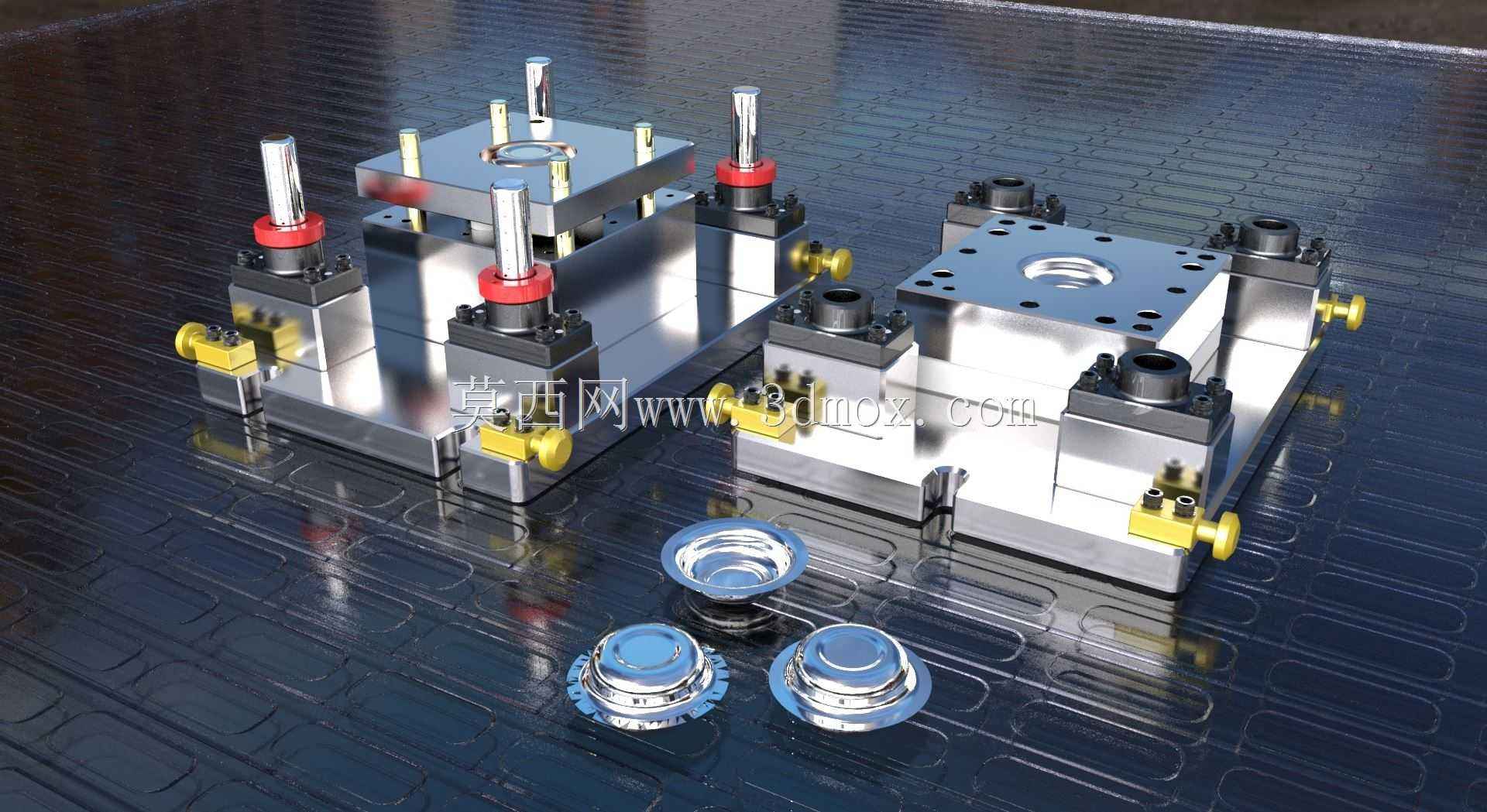

这套简易拉模主要面向小型薄金属五金件的拉伸成型加工场景，常见于小家电五金配件、小型汽车装饰冲压件、日用金属壳体的小批量生产与打样环节，适配常规开式可倾压力机的安装工位，无需额外定制复杂模架即可快速投入生产，能有效降低小批量冲压生产的前期投入成本。整套模具采用分体式对称布局设计，上下模对位依靠四角的独立导柱组件完成导向，导柱配套带防尘密封的直线导套，合模过程中无偏摆卡顿，能保证连续冲压过程中的对位精度，避免拉伸过程中出现壁厚不均、侧壁拉裂的问题。模具的成型核心采用镶块式结构，凸模与凹模镶块可根据加工工件的尺寸、拉伸深度快速更换，无需拆解整套模架，换型调整时间短，适配多品种小批量的柔性生产需求。模具的压边力由四角独立布置的弹性组件提供，可根据不同板材的厚度、拉伸系数单独调整每个点位的压边力，针对拉伸过程中易起皱的法兰区域可针对性加大压边力，易拉裂的区域适当减小压边力，有效提升成型良品率。从安装边界来看，整套模具的下模座采用标准压板槽设计，可直接固定在常规吨位压力机的工作台面上，上模柄采用通用标准尺寸，可直接装入压力机滑块的模柄孔内锁紧，无需额外加工转接法兰，上下模合模后的最小闭合高度适配多数中小型压力机的闭合行程范围，无需对设备进行改造即可完成安装。模具的侧边设置有独立的进气接口，可接入压缩空气完成成型后工件的自动吹料脱模，无需人工手动取件，能提升连续冲压的作业效率，同时避免人工取件带来的安全隐患。整套结构没有冗余的复杂部件，日常维护仅需定期给导柱加注润滑脂、检查弹性组件的预紧力即可，维护难度低，适合小型五金加工车间的日常生产使用，针对厚度0.3-1.2mm的冷轧钢板、铝板、不锈钢薄板的浅拉伸成型作业都能稳定适配，成型后的工件尺寸一致性好，表面无明显拉伤痕迹，可直接进入后续的表面处理工序，减少后续打磨修整的工作量。
