精密联轴器压合工装结构设计

这款联轴器压合工装，主要应用于传动部件装配生产线的联轴器压装工序，是传动组件装配环节中保障装配精度与压装一致性的核心工装，适配中小规格弹性联轴器、膜片联轴器的轴套压合、缓冲垫定位压装作业，常见于电机装配线、减速机生产车间、通用传动设备组装工位，能够替代传统手工敲击压装的作业方式，规避装配过程中联轴器部件受力不均导致的同轴度偏差、缓冲垫破损、金属件变形等问题，大幅提升联轴器装配的良品率与作业效率。

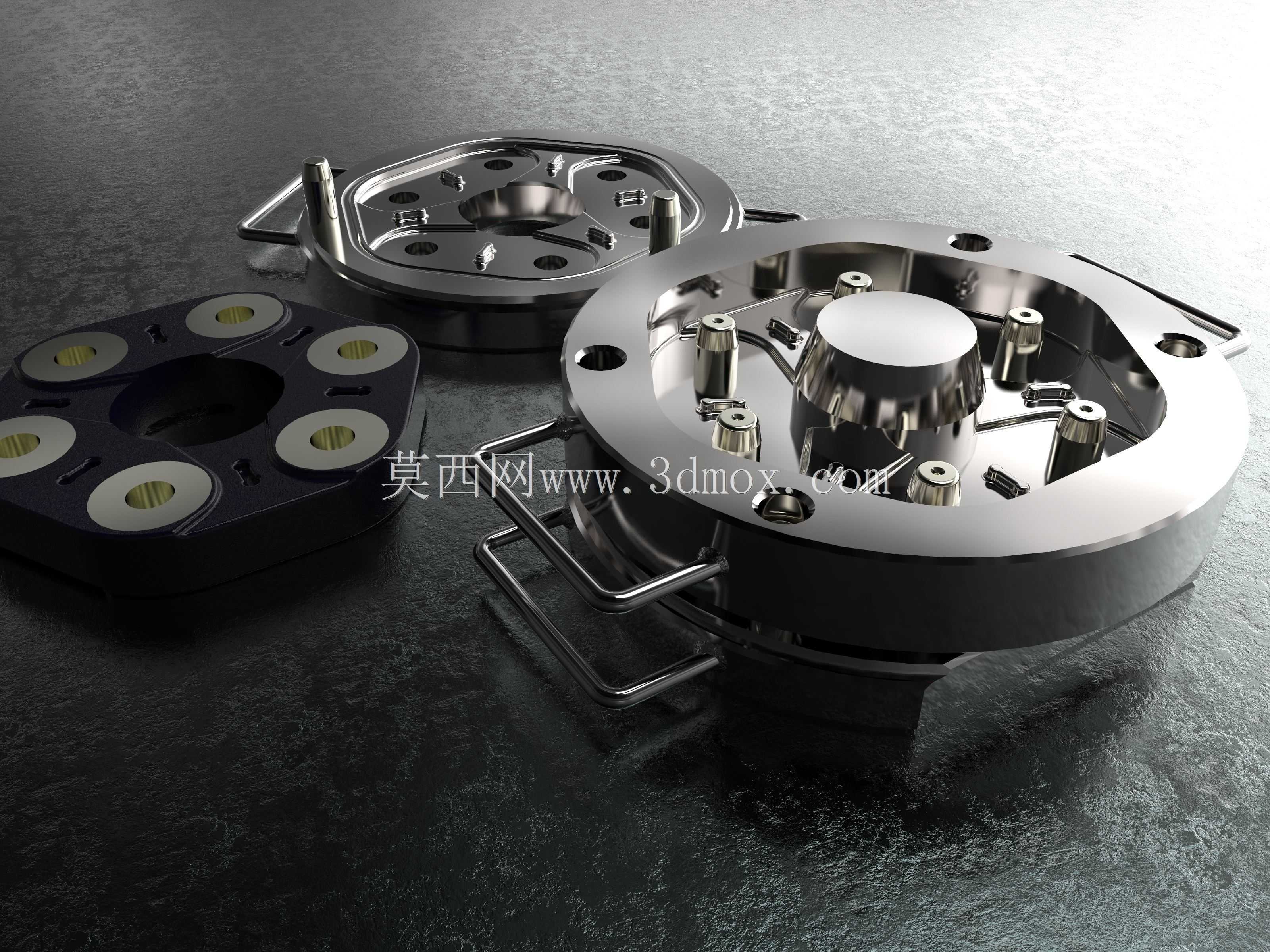

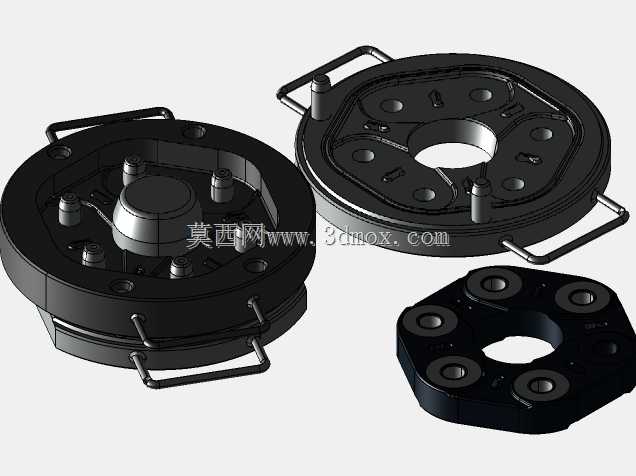

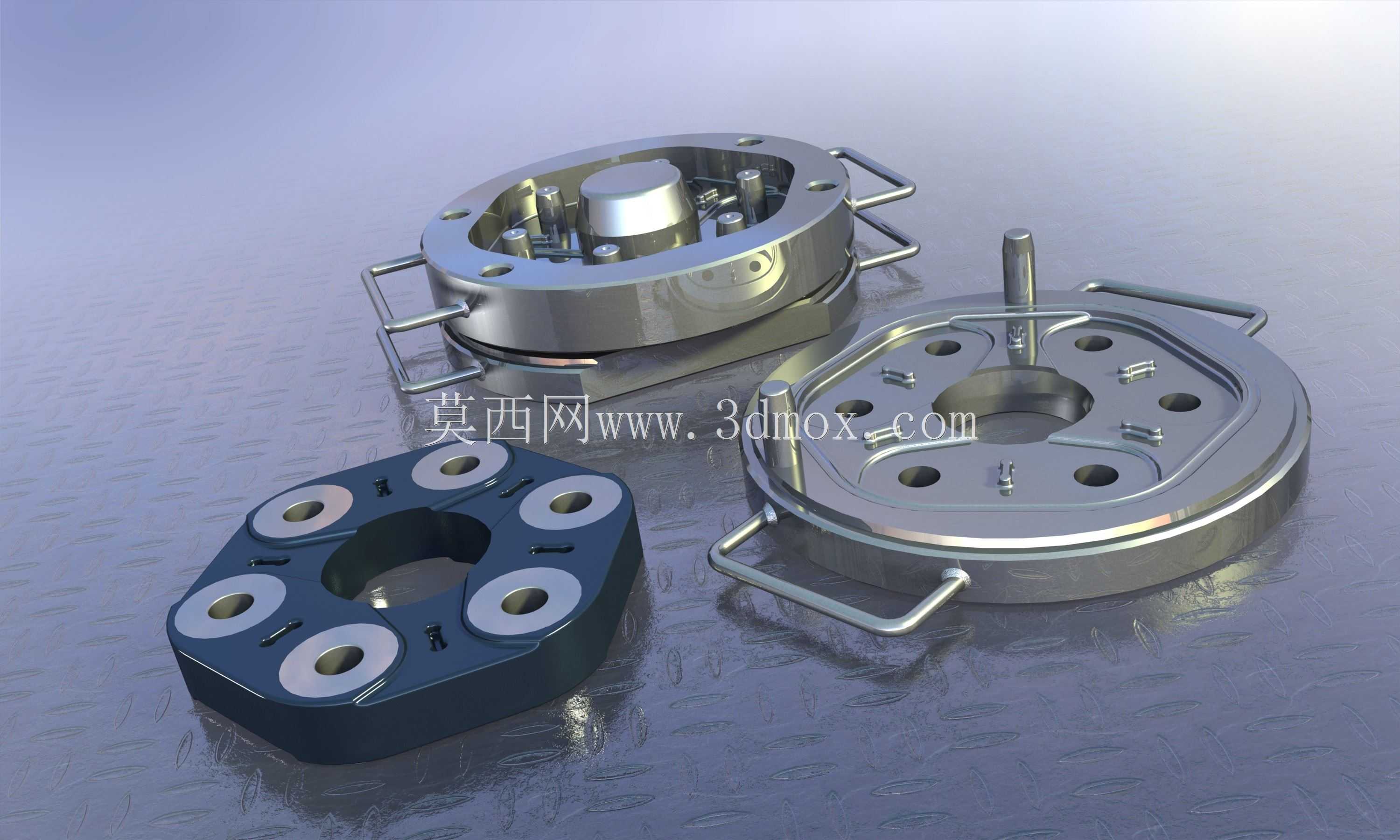

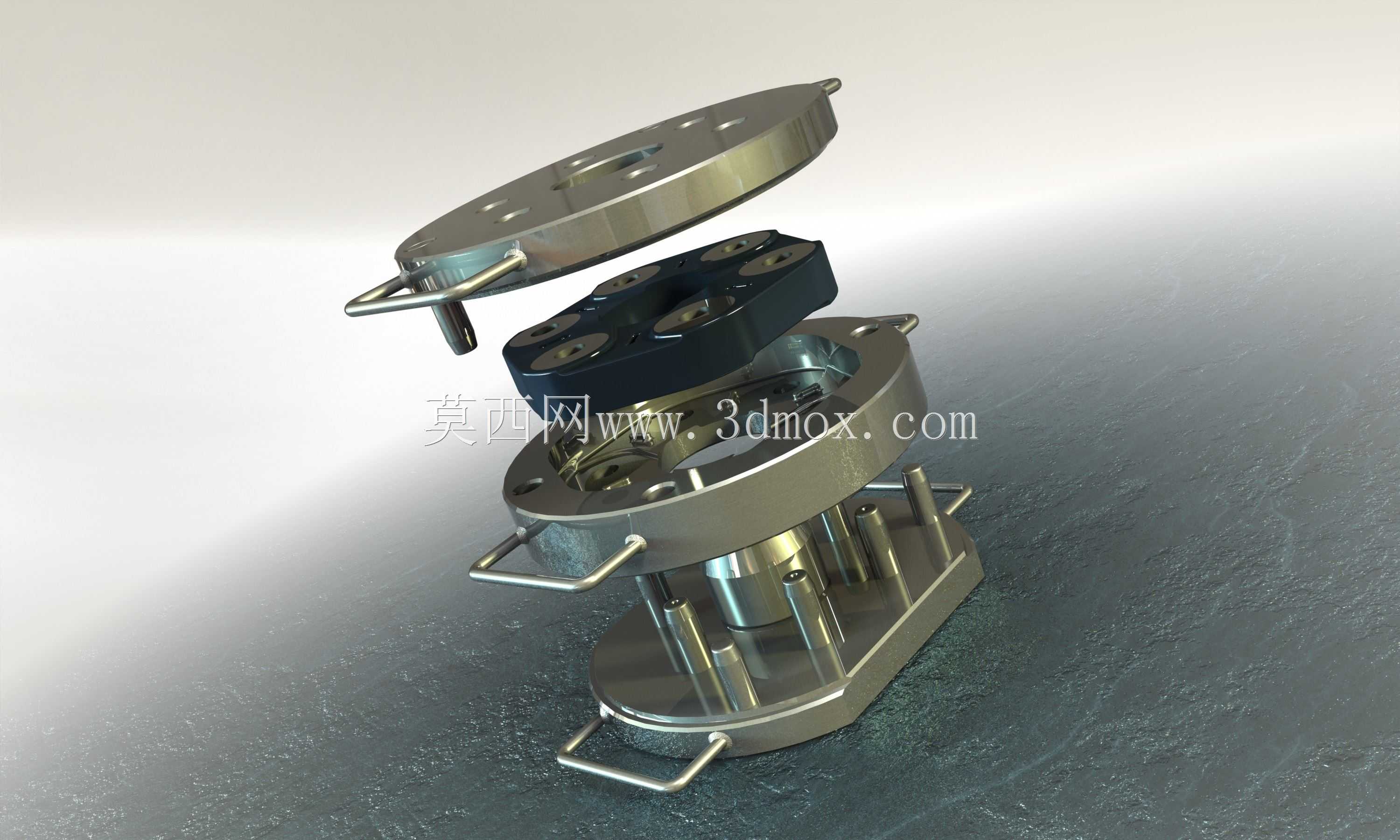

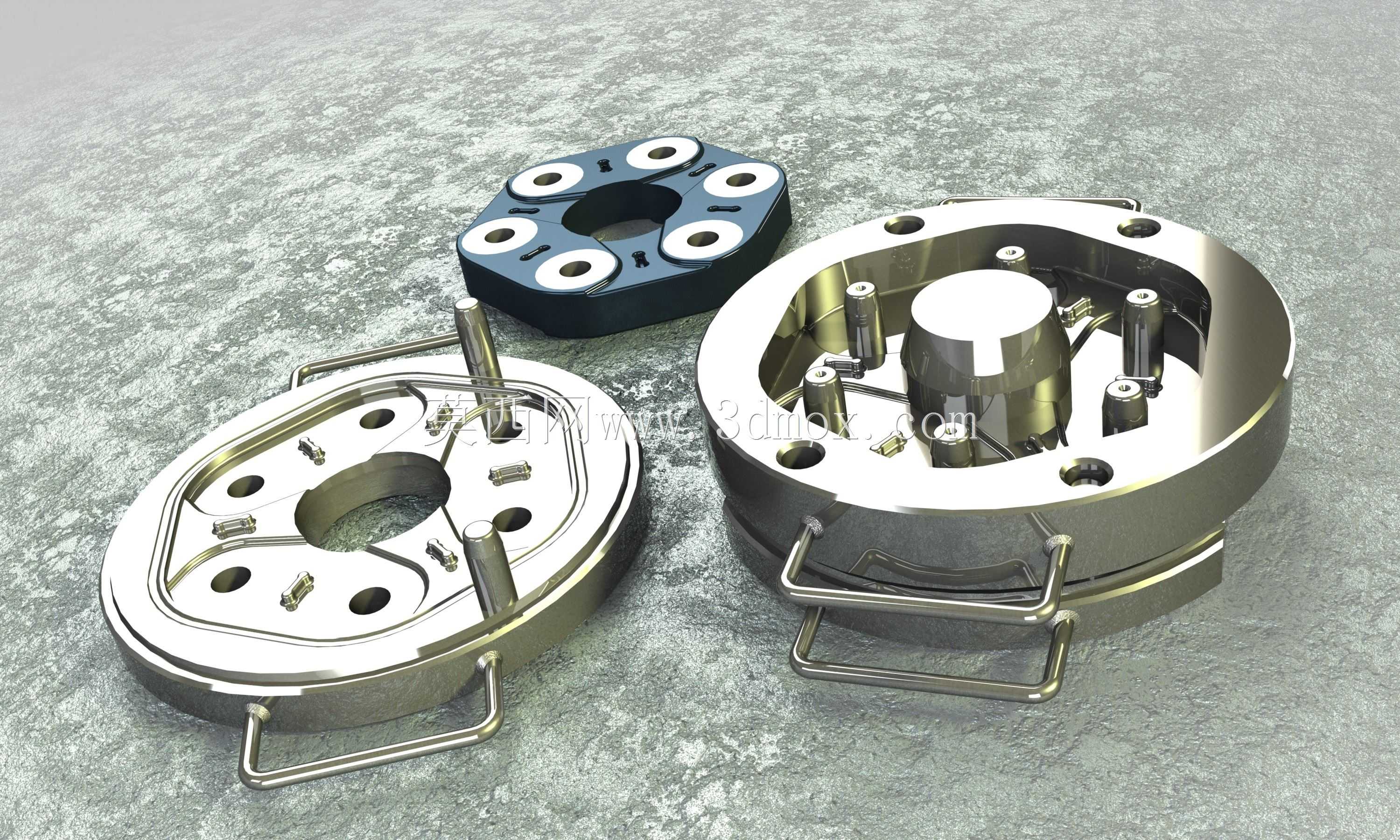

工装整体采用圆盘式主体结构设计，核心承压底座采用高强度合金钢材加工，表面做硬化耐磨处理，能够承受压装过程中数吨的持续压合载荷，长期使用不会出现工作面凹陷、形变的问题。底座上均匀分布多组定位销柱与快压式卡扣结构，定位销柱的位置精度控制在0.02mm以内，能够精准对齐联轴器金属端盖的安装孔位，实现待压装部件的快速定位，无需反复调整对位；侧边的快压卡扣采用弹簧复位结构，压装前可快速扳动固定待压装的金属法兰件，压装完成后可一键松开取件，操作流程顺畅无卡顿，单工位压装循环耗时可控制在十秒以内，适配连续化流水线的作业节拍。

工装配套的缓冲垫定位座采用仿形设计，能够完美贴合联轴器黑色缓冲垫的外形轮廓，定位座上的四个圆形定位凸台刚好嵌入缓冲垫的安装孔内，压合过程中缓冲垫不会出现偏移、翘边的问题，保障缓冲垫与两侧金属端盖的贴合度达到工艺要求。中间的核心压合头采用圆弧过渡设计，压合接触面做镜面抛光处理，压装时压力均匀分散在联轴器中心轴套的端面，不会刮伤金属件的表面镀层，也不会导致轴套受压变形影响后续与传动轴的配合精度。

从安装边界来看，这款工装的整体外径适配常规10-25吨台式压力机的工作台安装尺寸，底座预留标准T型槽固定位，可直接固定在常规压装设备的工作台上，无需额外加工转接板；工装整体高度控制在合理范围，压合作业时的操作空间充足，作业人员可轻松完成上下料操作，不会出现操作干涉的问题。设计过程中充分考虑了易损件的更换便利性，定位销、压合头、缓冲垫定位座都采用快拆式结构，长期使用出现磨损后可快速更换配件，无需整体更换工装，大幅降低产线的工装维护成本。同时工装的定位结构可根据不同规格的联轴器尺寸做模块化替换，仅需更换对应的定位模块即可适配多型号联轴器的压装作业，具备较强的通用性，能够满足多品种小批量的传动部件生产装配需求。
