带完整悬架系统的越野车底盘结构设计

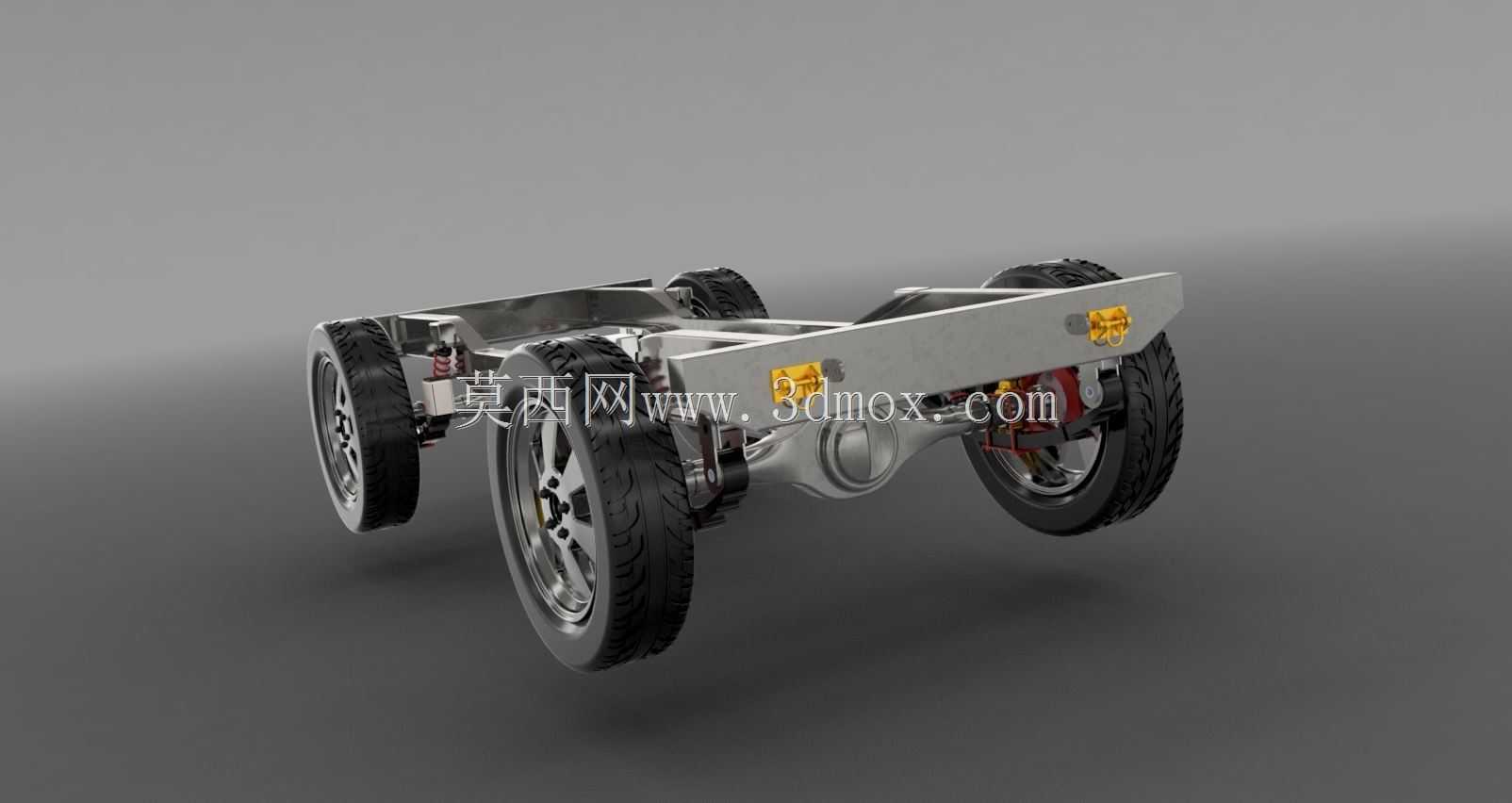

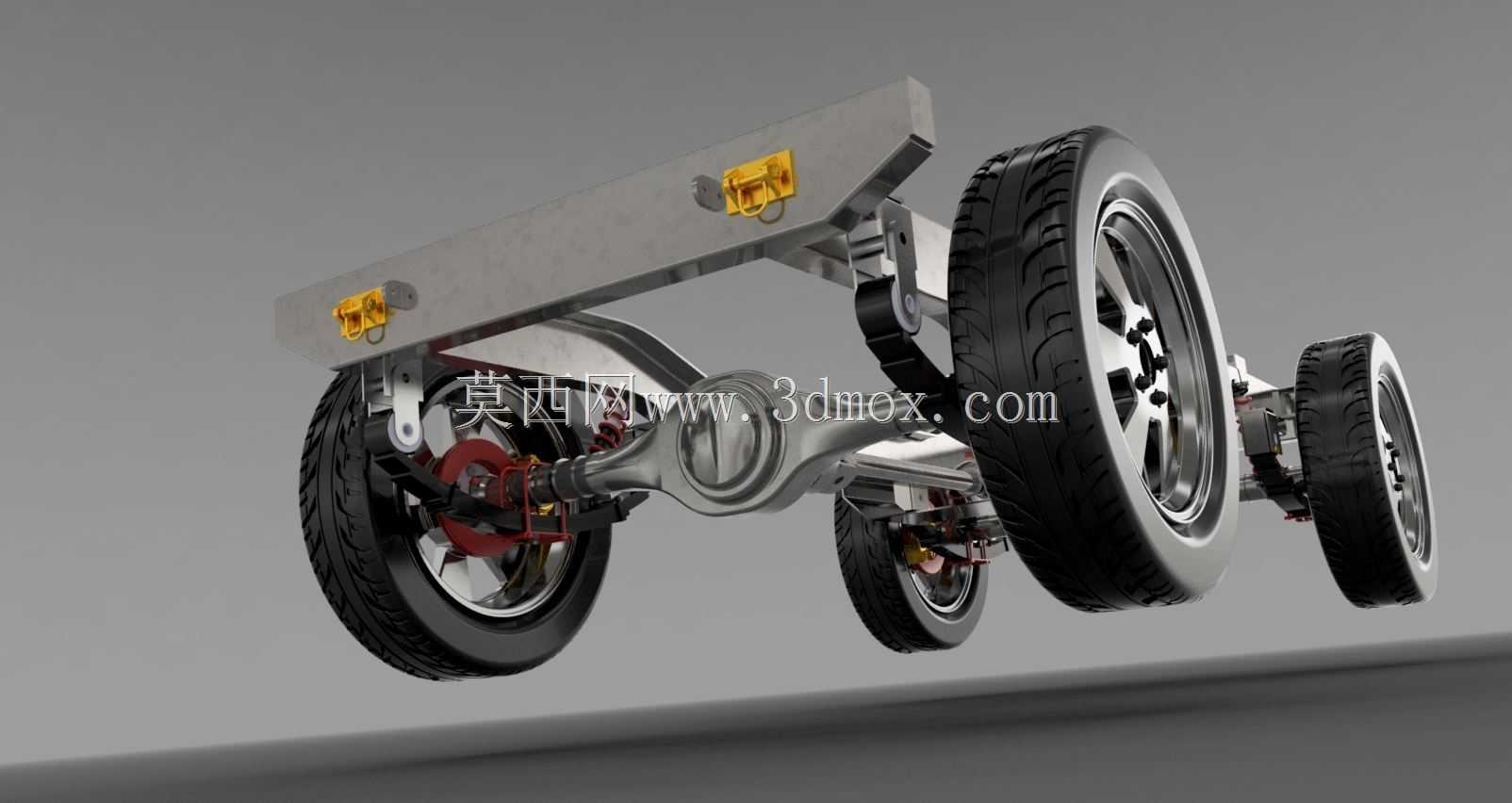

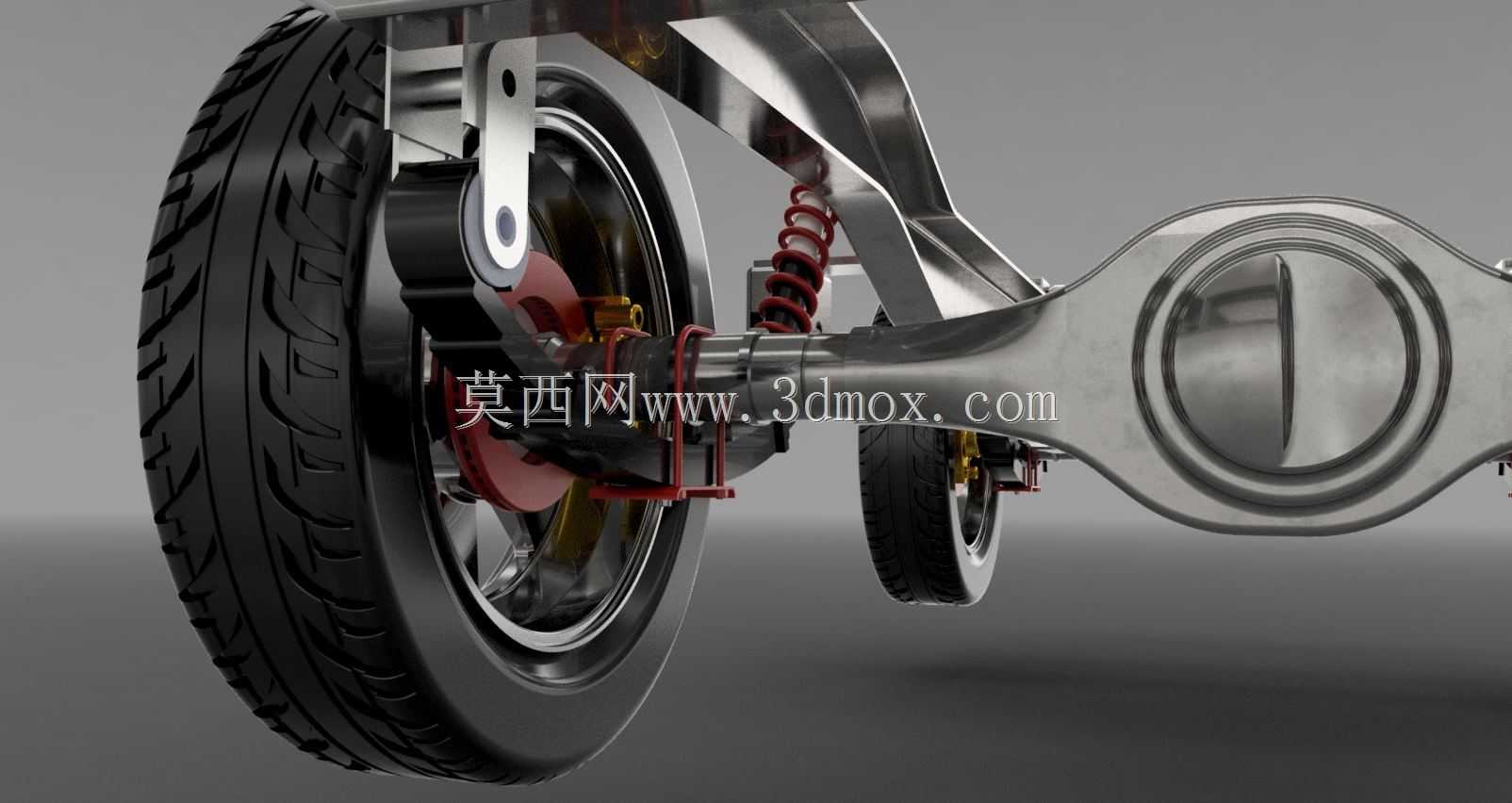

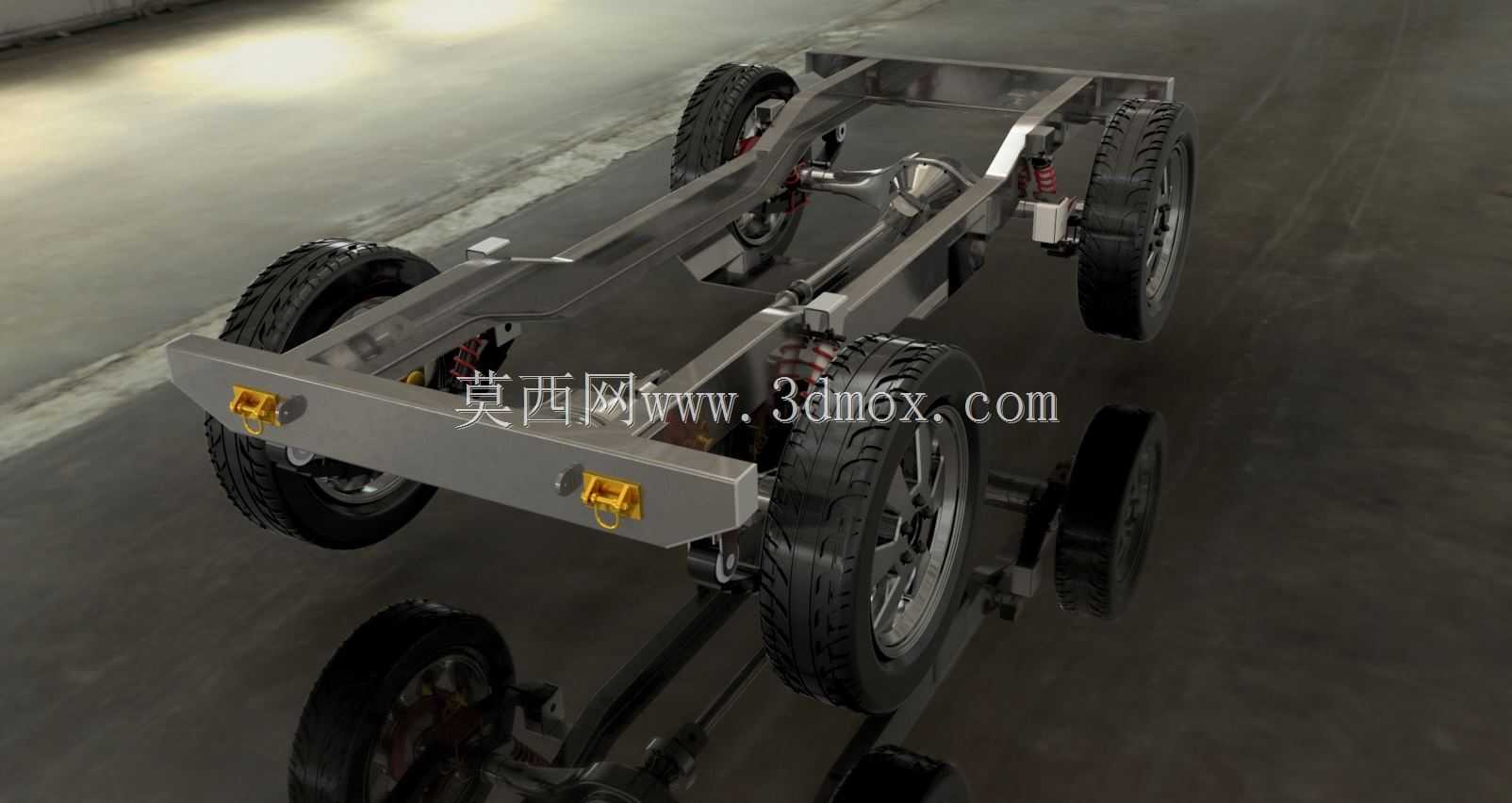

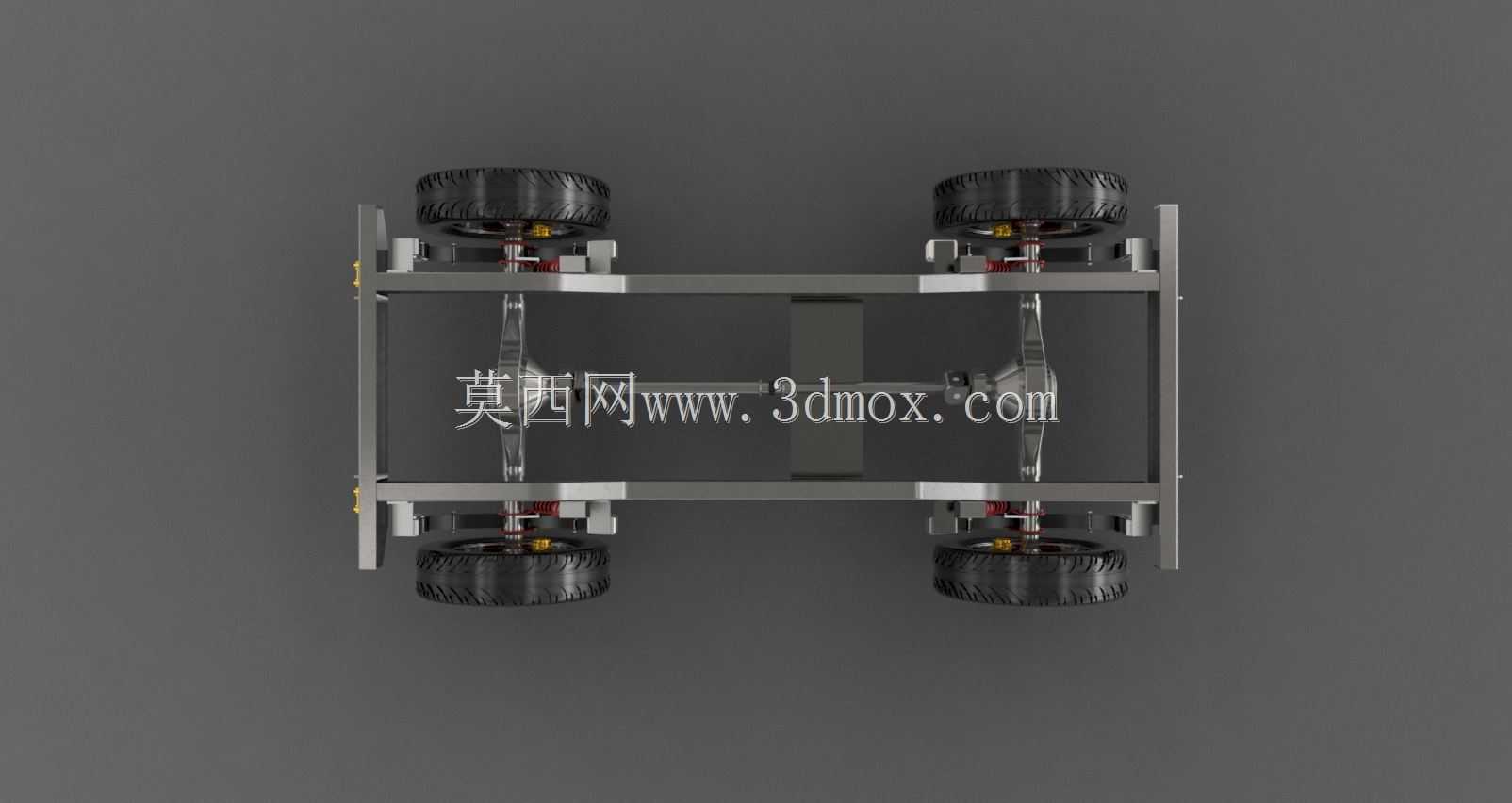

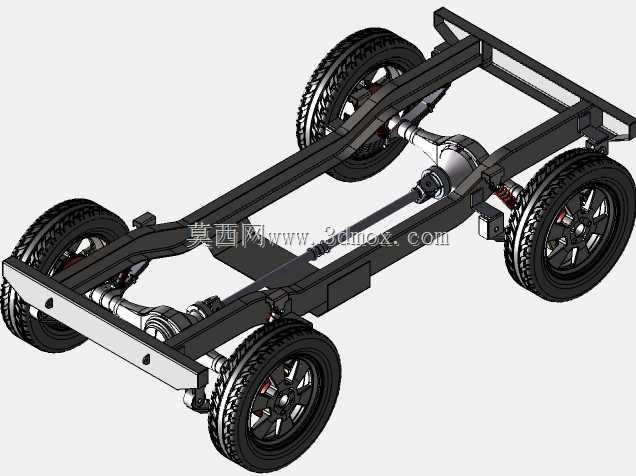

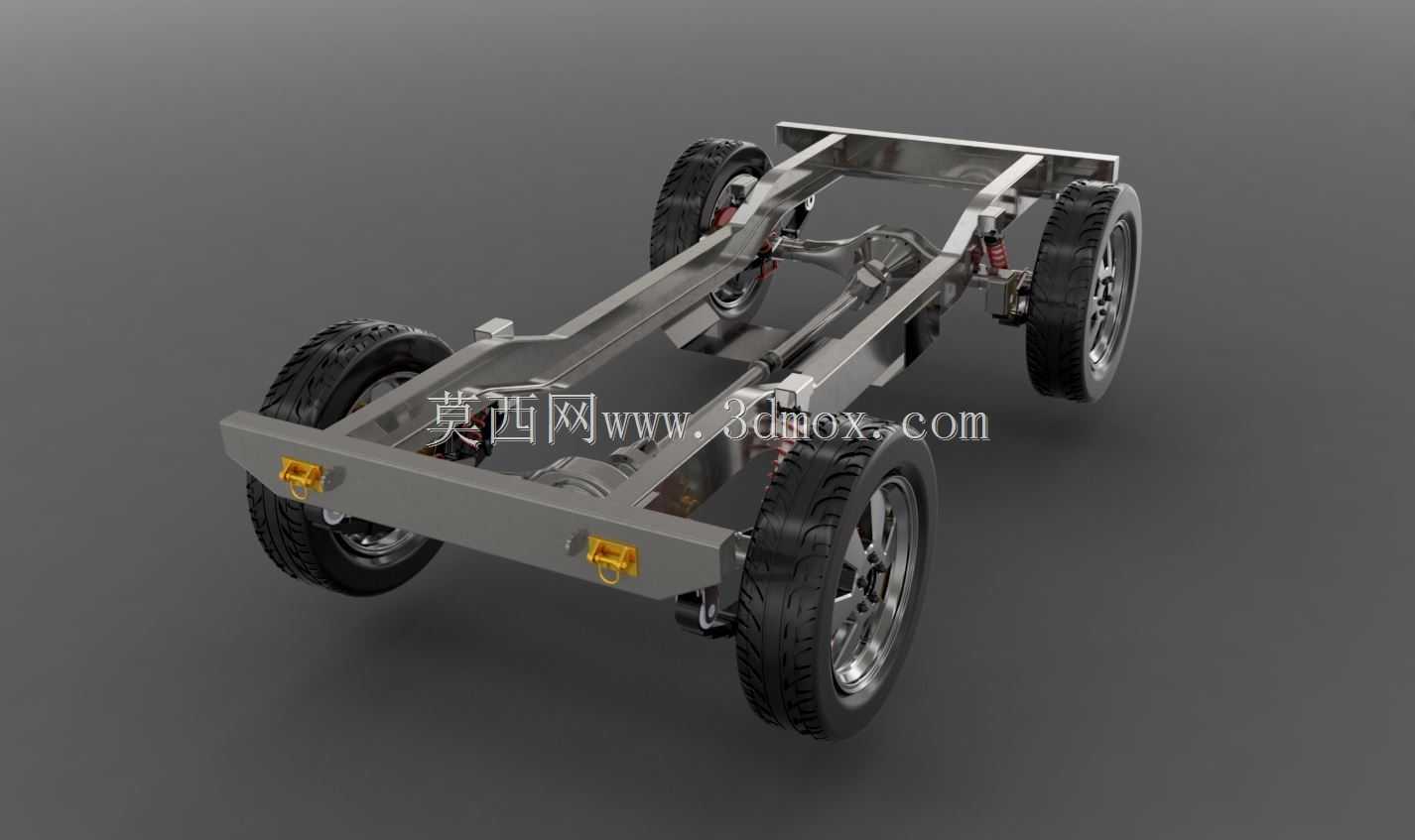

这款越野车底盘是面向非铺装路面通行场景设计的承载式行走基础结构，主要适配硬派越野车型、小型特种作业越野车辆的开发验证环节，可直接作为整车总布置设计的核心基准载体，为动力总成、车身覆盖件、转向系统、制动系统的安装提供精准的定位依托。在实际越野作业场景中，底盘作为整车受力的核心承载结构，需要同时承接路面传递的冲击载荷、车身搭载的设备与乘员重量，以及动力输出过程中的扭转力矩，因此整体结构采用高强度钢制梯形车架设计，两根纵梁沿整车长度方向贯通布置，多根横梁通过焊接或栓接方式与纵梁连接，形成刚性足够的框架结构，避免复杂路况下车架出现不可逆的塑性变形。底盘的行走系统匹配了大颗粒越野花纹轮胎，胎壁厚度与胎块刚度都针对碎石、泥泞、陡坡等复杂路况做了适配，能够在低附着力路面提供足够的抓地力，同时配合螺旋弹簧与减震器组成的独立前悬架、钢板弹簧搭配减震阻尼的后悬架结构，可以有效过滤路面颠簸带来的高频振动，在车轮大幅跳动时始终保证轮胎与地面的接触面积，提升整车行驶的稳定性与通过性。设计过程中充分考虑了整车的安装边界，整体长度约3.2m，宽度约1.7m，尺寸参数预留了发动机舱、乘员舱、燃油系统、排气系统的安装空间，车架前后端都设置了牵引安装位与防撞结构固定点，车桥的传动接口、转向拉杆的布置位置都按照通用越野车型的参数做了匹配，既可以用于整车性能仿真验证，也可以作为改装车型的底盘基础参考。在功能设计上，底盘的转向系统预留了转向机安装位，制动系统的管路布置空间、轮毂的制动盘安装位都做了结构预留，悬架的行程参数经过调校，能够满足较大的车轮跳动量需求，避免交叉轴路况下车轮悬空失去抓地力，同时车架的离地间隙设计充分考虑了越野场景的通过需求，减少托底风险。
