倾斜式轴承支撑座结构设计方案

这款倾斜式轴承支撑座主要应用于存在倾角传动需求的工业轴系布置场景，常见于轻工输送线的倾斜动力段、小型农机的转角传动部位、非标自动化设备的斜向动力输出单元，能够在安装基面保持水平的前提下，为穿设其中的转轴提供稳定的旋转支撑，同时匹配30度倾斜的动力传输角度，无需额外加工倾斜安装基面，大幅降低配套机架的加工难度与装配调校成本。

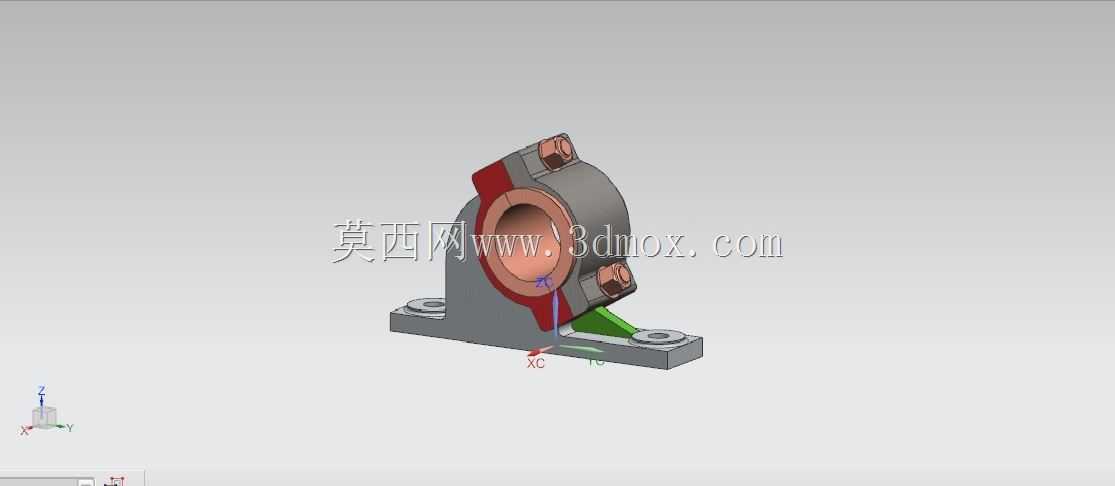

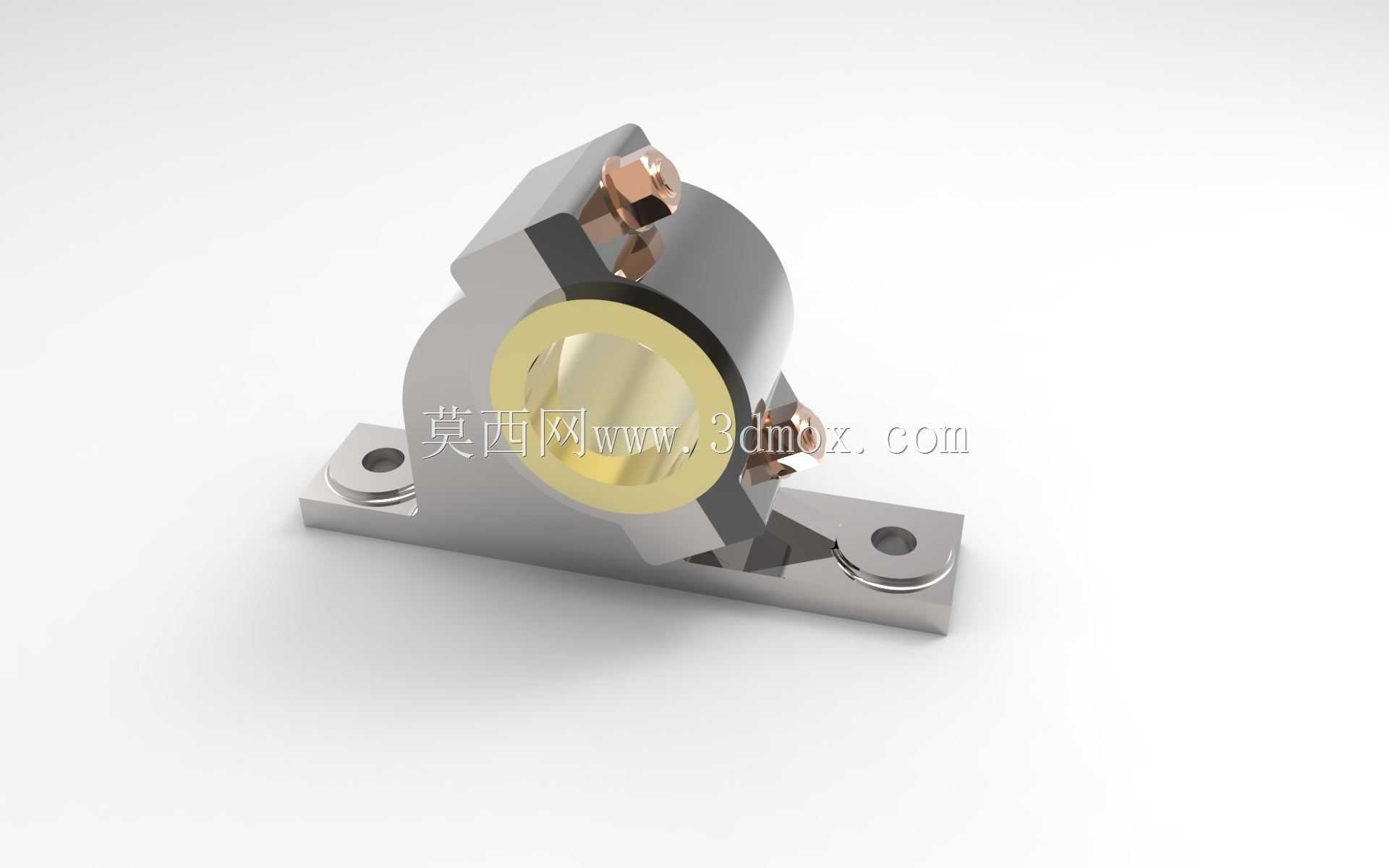

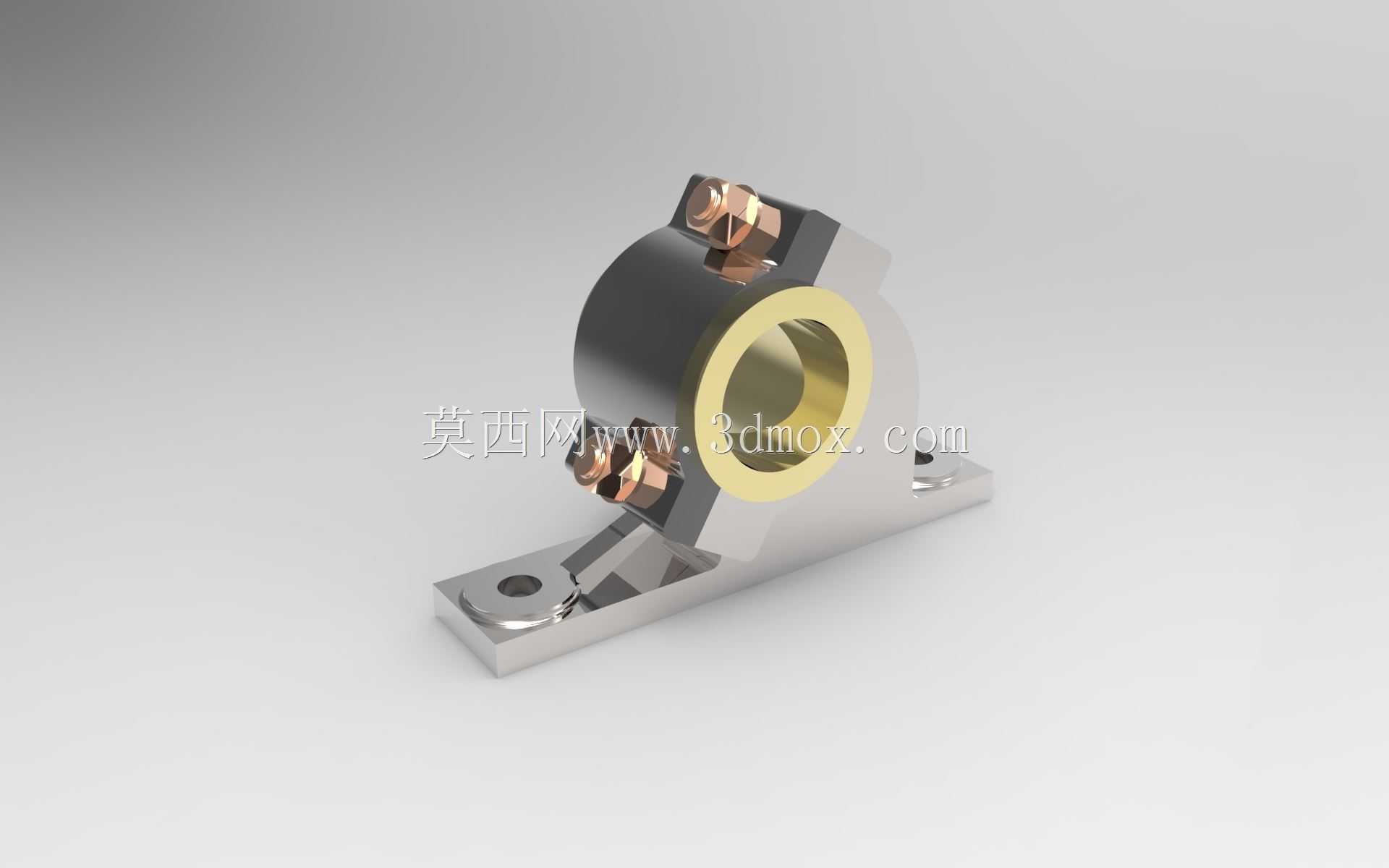

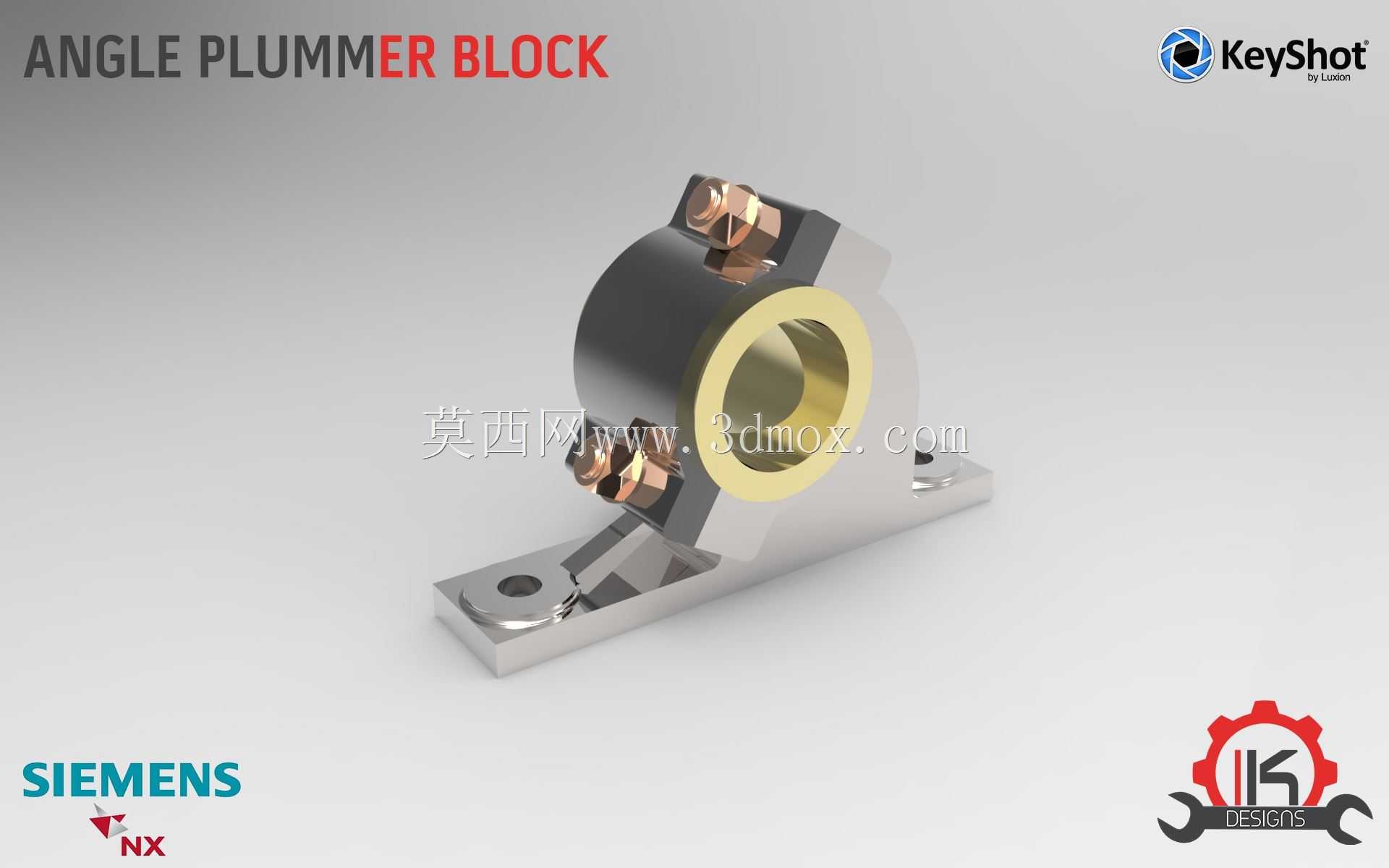

在实际设备运行过程中，该支撑座承担着承载转轴径向载荷、约束轴系径向窜动的核心作用，区别于常规水平安装的标准轴承座，其座体顶面与水平安装基面呈固定30度倾角，能够直接适配斜向布置的传动轴系，避免轴系因角度偏差产生附加弯曲应力，有效延长轴承与转轴的服役寿命。产品设计上采用分体式锁紧结构，座体上方配置对称的铜质锁紧压块，通过紧固件即可实现对轴承外圈的压紧固定，无需额外加工轴承端盖等配套零件，同时该结构支持轴系的快速拆卸维护，当需要更换轴承或调整轴系位置时，仅需松开锁紧压块的紧固件即可将轴组件整体取出，大幅缩短设备停机维护的时长。

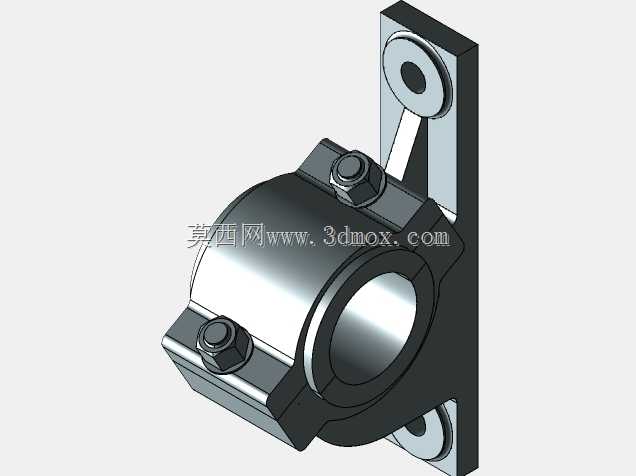

从安装边界来看，该支撑座采用双侧带安装孔的平板式底座，底座平面与安装基面完全贴合，两个安装孔对称分布于座体两侧，安装时可通过螺栓直接固定在水平机架台面上，无需定制倾斜安装座；座体中心的轴承安装孔为标准圆柱通孔，适配对应内径的标准滚动轴承，轴承孔与底座安装面的位置精度经过严格校核，能够保证安装后转轴的倾斜角度误差控制在极小范围内，避免轴系运转时出现偏磨、振动等异常问题。整体结构采用金属材质加工，底座部分具备足够的结构刚度，能够承受轴系运转时产生的径向载荷与小幅冲击载荷，锁紧压块采用耐磨铜合金材质，既能够保证对轴承外圈的压紧力均匀分布，又能避免压块与轴承外圈接触时产生硬接触损伤，长期使用也不会出现压溃、变形等问题。在设计思路上，这款支撑座充分考虑了非标设备的快速装配需求，将角度补偿功能集成在座体本身，省去了传统倾斜轴系安装时需要加工斜垫块、反复调校角度的繁琐步骤，同时兼顾了维护便利性，无需拆解整个座体即可完成轴系的拆装作业，非常适合小批量定制化设备的轴系支撑场景使用。
