三星GalaxyS3铝合金手机保护边框三维设计

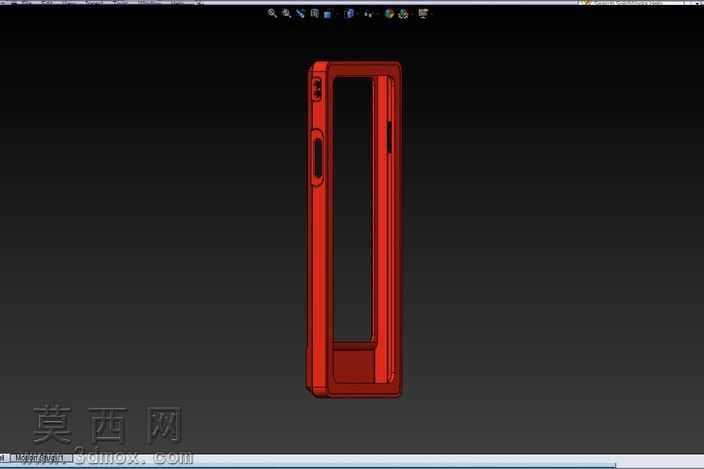

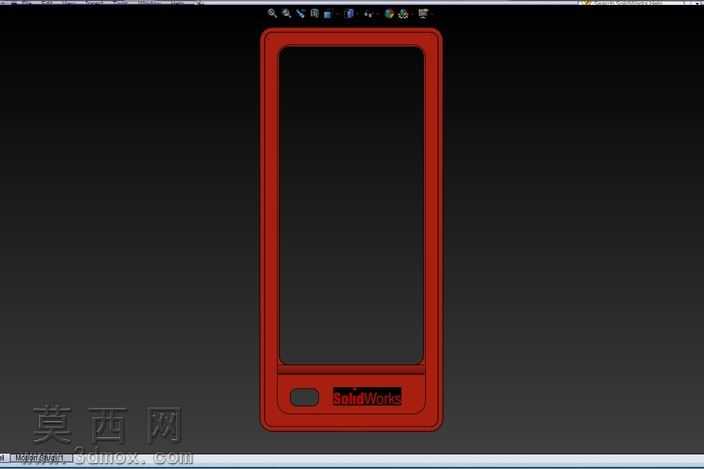

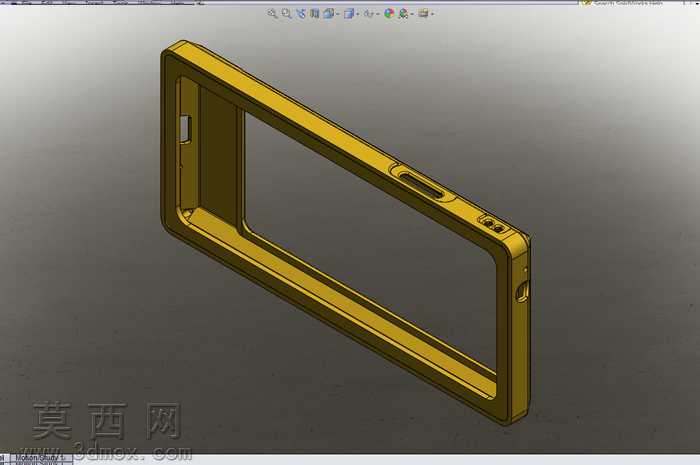

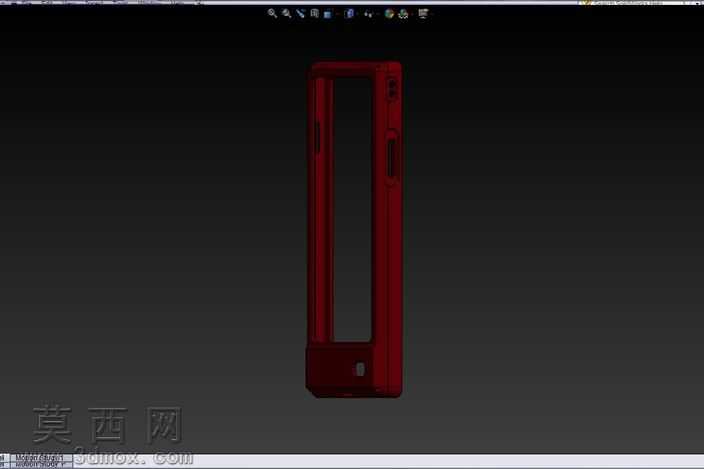

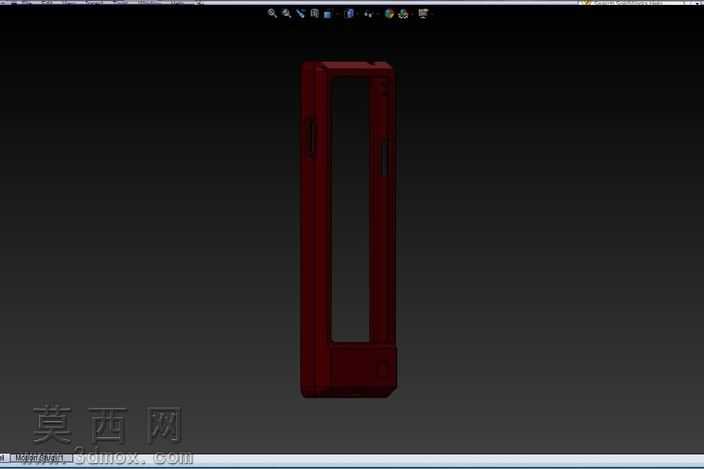

本作品为三星GalaxyS3智能手机配套的铝合金保护边框三维设计，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循消费电子配件的尺寸精度要求，以1:1的比例还原适配三星GalaxyS3机身的装配尺寸。建模阶段首先依据三星GalaxyS3的官方机身轮廓参数绘制基准草图，精准定位机身侧边的按键开孔、接口位置，包括电源键避让槽、音量键避让位、底部数据接口开口、顶部耳机插孔预留位以及后置摄像头的避让区域，确保边框安装后不会遮挡机身原有功能部件，不影响按键按压与接口插拔使用。模型采用薄壁框体结构设计，整体壁厚均匀控制在1.2mm，既保证铝合金材质的结构强度，能够在手机跌落时有效分散冲击力，保护机身侧边与边角不受磕碰损伤，又尽可能控制边框整体重量，避免额外增加手机携带负担。边框的边角位置做了圆弧过渡处理，所有棱边均添加了R0.5的倒圆角特征，避免尖锐边角划伤用户手部，同时提升握持时的贴合手感。材质设定上采用阳极氧化铝合金材质，渲染阶段调整了金属材质的反射率、粗糙度参数，还原出铝合金金属特有的哑光金色质感，表面呈现细腻的金属磨砂光泽，无多余的塑料感。结构设计上采用分体式卡扣装配逻辑，边框预留了精准的卡扣卡位，无需额外螺丝即可实现与手机的稳固贴合，边框内侧预留了0.1mm的缓冲泡棉安装间隙，可搭配软性缓冲垫进一步提升防摔性能，避免金属边框直接接触手机机身造成磨损。整个模型的特征树逻辑清晰，所有开孔、倒角、壁厚参数均保留可编辑参数，可根据实际生产需求调整尺寸适配不同的加工工艺，也可修改材质参数适配不同的表面处理效果，为后续的数控加工、产品开模提供完整的三维数据支撑，整体设计兼顾防护实用性与外观质感，符合消费数码配件的设计审美与使用需求。
