数码单反相机外观结构三维建模作品

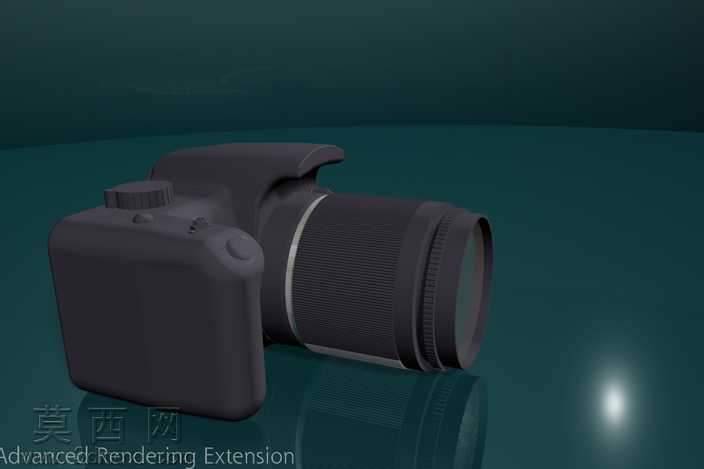

本作品为数码单反相机的全尺寸外观三维建模成果，建模过程依托专业三维设计软件完成，整体遵循真实单反相机的工业设计比例进行1:1还原，从机身握持弧度、机顶按键布局到镜头的分段式结构都做了精细化的拓扑处理。建模初期先通过参考真实单反的多视角实拍素材，绘制机身与镜头的基础轮廓曲线，以曲面建模方式搭建机身主体框架，针对机身右侧的握持凸起部分，采用多截面曲面放样结合曲率连续调整，保证握持区域的曲面过渡自然无折痕，还原真实相机的人体工学握持手感。针对镜头部分，建模时拆分了对焦环、变焦环、镜筒分段、前端滤镜卡口等独立结构，每一段镜筒的防滑纹理都采用阵列凸起特征实现，纹理的间距、凸起高度都参考真实镜头的参数设置，避免纹理失真。材质渲染阶段，为机身主体赋予哑光磨砂黑的工程塑料材质，调整材质的粗糙度参数模拟类肤涂层的细腻触感，在机身顶部的模式拨盘、快门按键位置赋予金属烤漆材质，添加细微的颗粒质感还原真实按键的磨砂金属触感；镜头的变焦环与对焦环赋予橡胶纹理材质，调整凹凸贴图参数模拟橡胶表面的防滑纹路质感，镜筒的金属装饰环赋予高反光的镀铬金属材质，添加轻微的环境反射效果凸显金属质感。场景渲染采用深色反光台面作为承载，添加柔和的区域光作为主光源，在相机侧后方添加轮廓光勾勒机身与镜头的边缘轮廓，避免深色机身与暗背景融在一起，同时开启光线追踪的反射效果，在台面上呈现出相机柔和的倒影，增强整体画面的真实感。建模过程中对相机的结构拆分做了合理规划，机身与镜头为可拆分的独立装配体，机身的按键、拨盘、取景器眼罩、接口盖板都做了独立的零件建模，既保证外观展示的完整性，也可用于后续的结构拆解演示、产品宣传渲染等场景，整体模型布线规整，无多余的碎面与非流形几何，曲面曲率连续达标，可直接导入各类渲染软件或3D打印流程做后续应用。
