泡沫混凝土砌块专用切割设备结构设计

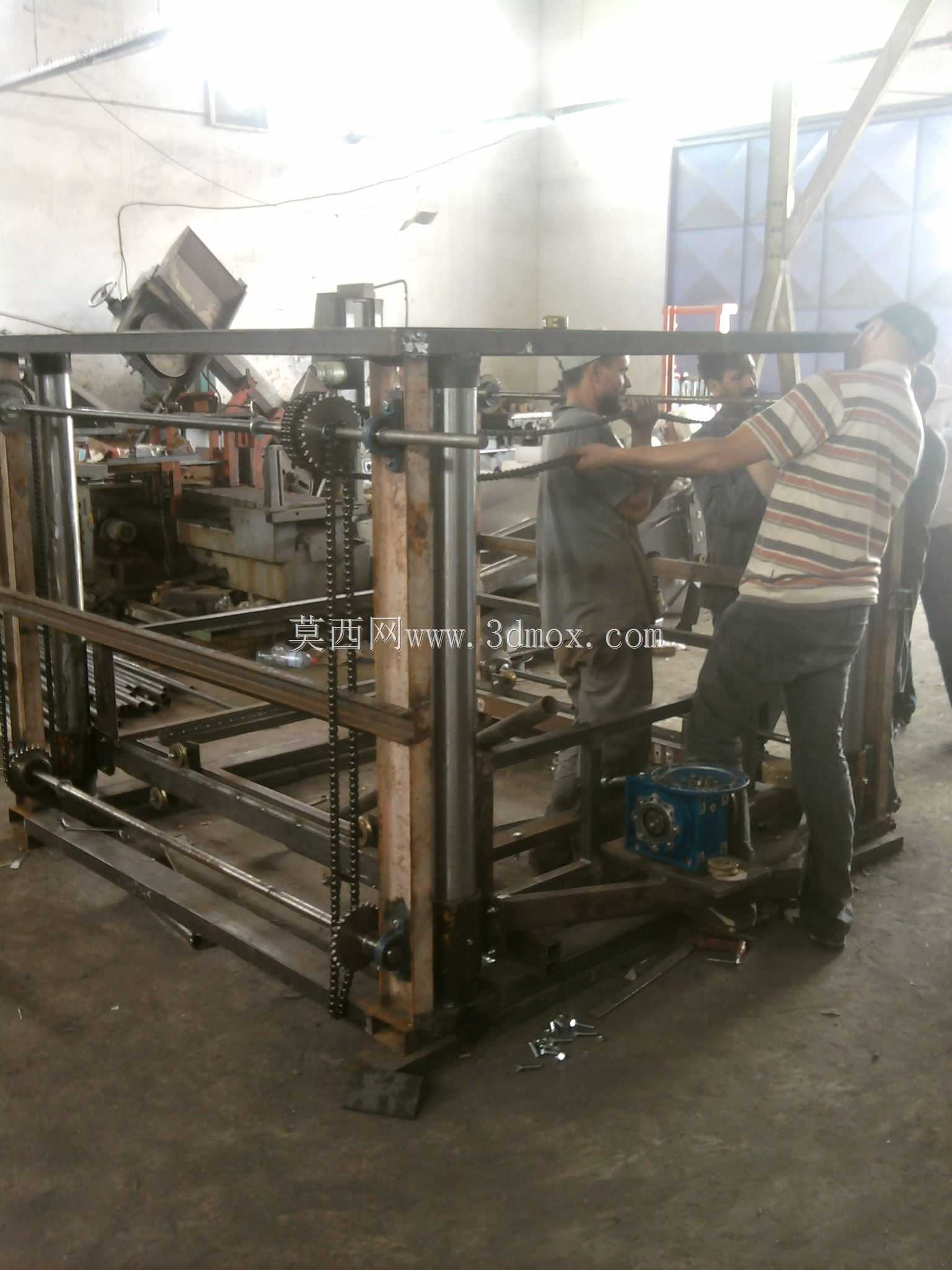

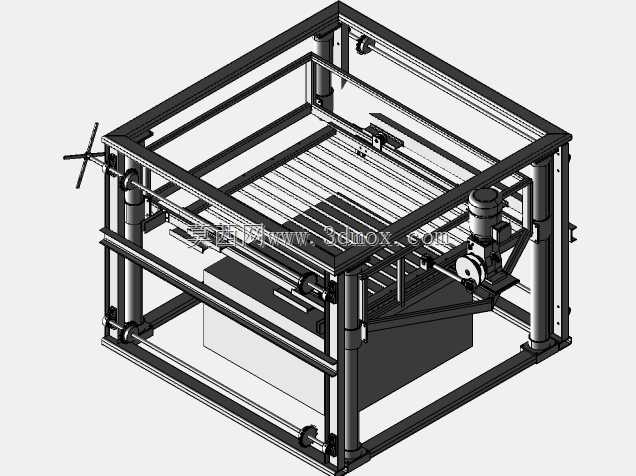

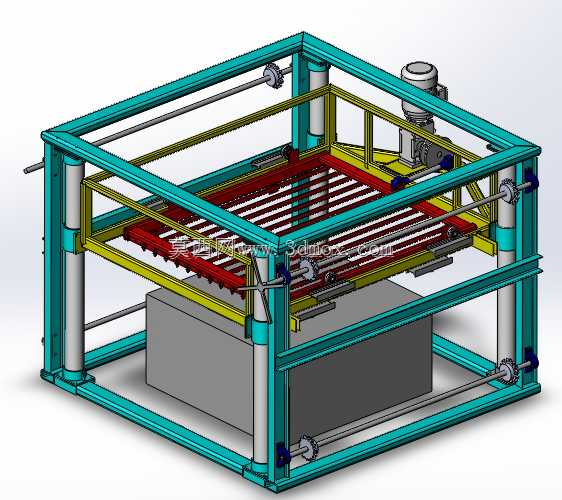

这款切割设备主要面向新型建材生产场景，针对泡沫混凝土砌块的定尺切割工序开发，适配中小型建材加工厂、预制构件生产车间的现场作业需求，可完成刚脱模的泡沫混凝土砌块的规整分切作业，解决传统手工切割尺寸偏差大、切面不平整、作业效率低的痛点，满足建材生产环节对砌块尺寸精度、切面平整度的工艺要求。设备整体采用框架式龙门结构布局，主体承载框架采用型材拼接搭建，四根立式导向柱分布在设备四角，为上下升降的切割工位提供稳定的导向支撑，框架上下层布置横向传动长轴，轴端配套同步链轮与传动链条，实现切割工位的平稳横移动作，顶部安装驱动电机与减速传动组件，为整套切割动作提供稳定动力输出。中部切割工位搭载多组平行排布的切割锯条，锯条张紧机构布置在工位两侧，可根据切割厚度需求灵活调整锯条间距，适配不同规格砌块的分切需求，工位两侧配套导向滑块与立式导柱配合，保证切割工位升降过程无偏摆，切割过程中锯条走线平稳，避免切面出现波浪形缺陷。设备下部预留砌块放置工位，可适配常规尺寸的泡沫混凝土砌块坯体的放置定位，坯体放置区域周边设置简易定位挡块，无需复杂装夹即可完成坯体定位，降低操作人员上下料的操作难度。设计过程中优先考虑设备的易维护性，所有传动节点均采用外露式布置，日常润滑、易损件更换无需拆解主体框架，锯条更换操作单人即可完成，大幅降低设备运维的时间成本；整体结构没有复杂的异形定制构件，大部分零部件采用标准型材与通用传动件，生产制造成本可控，适合中小型建材生产企业的采购预算。设备整体安装边界紧凑，无需做特殊的地基处理，放置在平整硬化的车间地面即可投入使用，外接常规工业供电即可运行，无需配套复杂的辅助气源或液压站，现场部署门槛低。切割作业过程中，设备可带动锯条完成横向走刀与竖向进给的复合动作，一次进给即可完成整块坯体的多片分切，切割后的砌块尺寸一致性好，切面平整无需二次打磨处理，可直接进入下一养护工序，有效提升砌块生产的整体作业效率，减少人工投入与工序间的等待时间。
