快装式凸轮杆锁紧夹结构设计

这款凸轮锁夹属于快拆式夹持锁紧部件，主要应用于需要频繁拆装、快速调节固定位置的场景，常见于摄影器材支架、户外露营装备杆件连接、工业流水线可调工装架、医疗器械可调支撑臂、自行车快拆调节结构等领域，用来实现圆杆件的快速锁紧与释放，无需额外工具即可完成操作，大幅提升调节与拆装的效率。

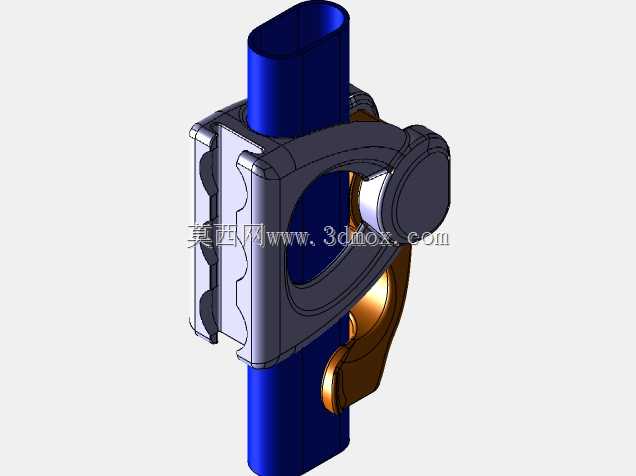

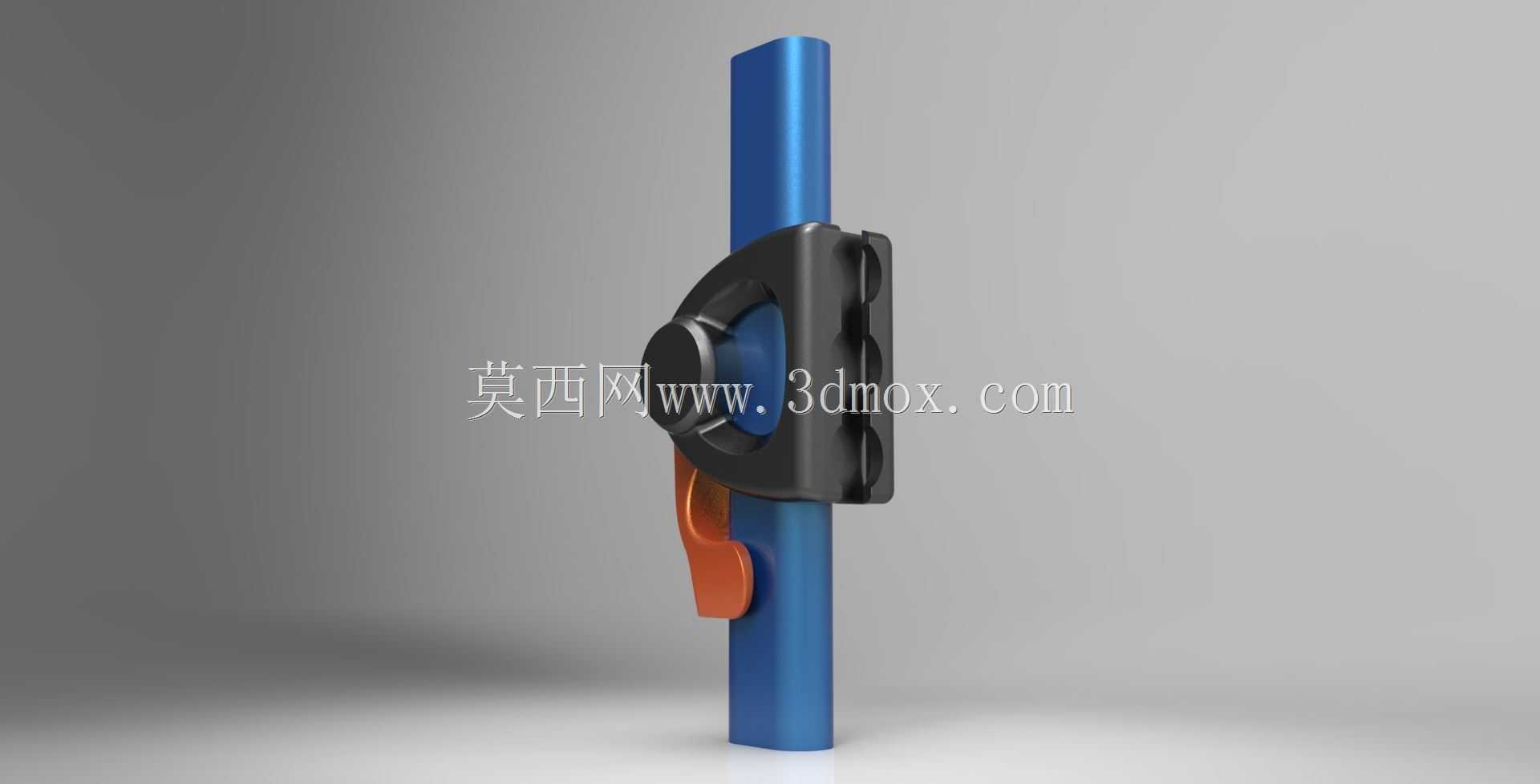

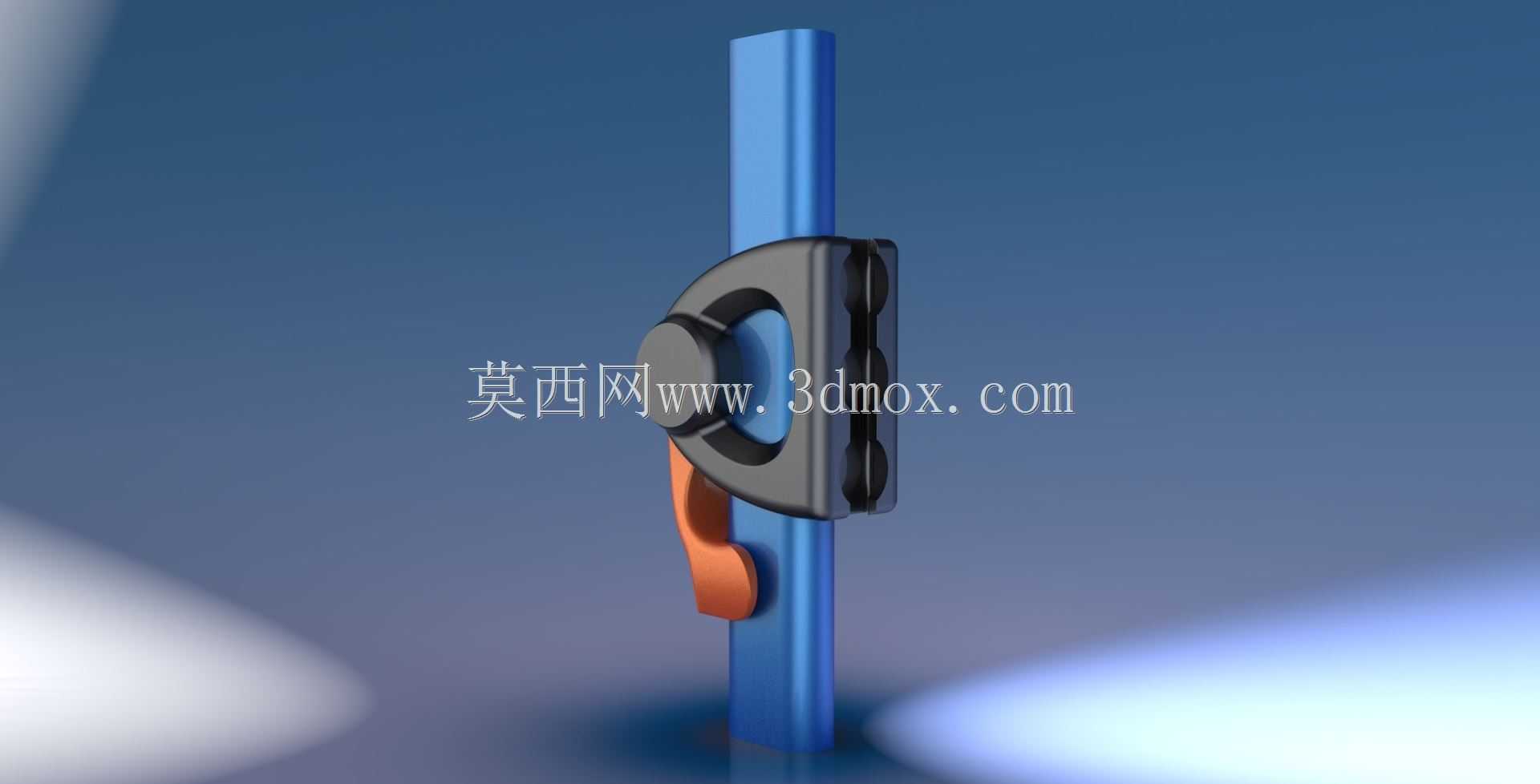

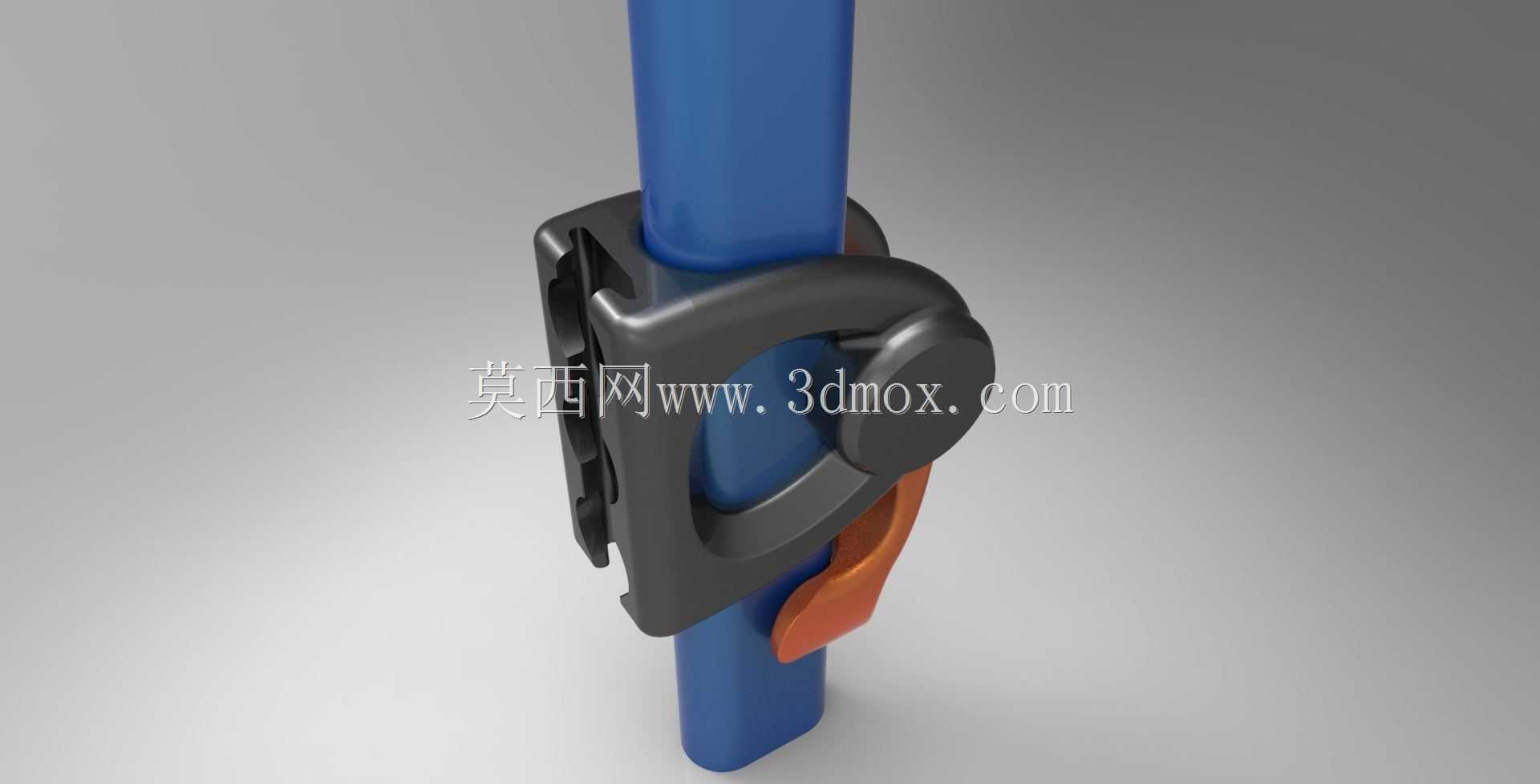

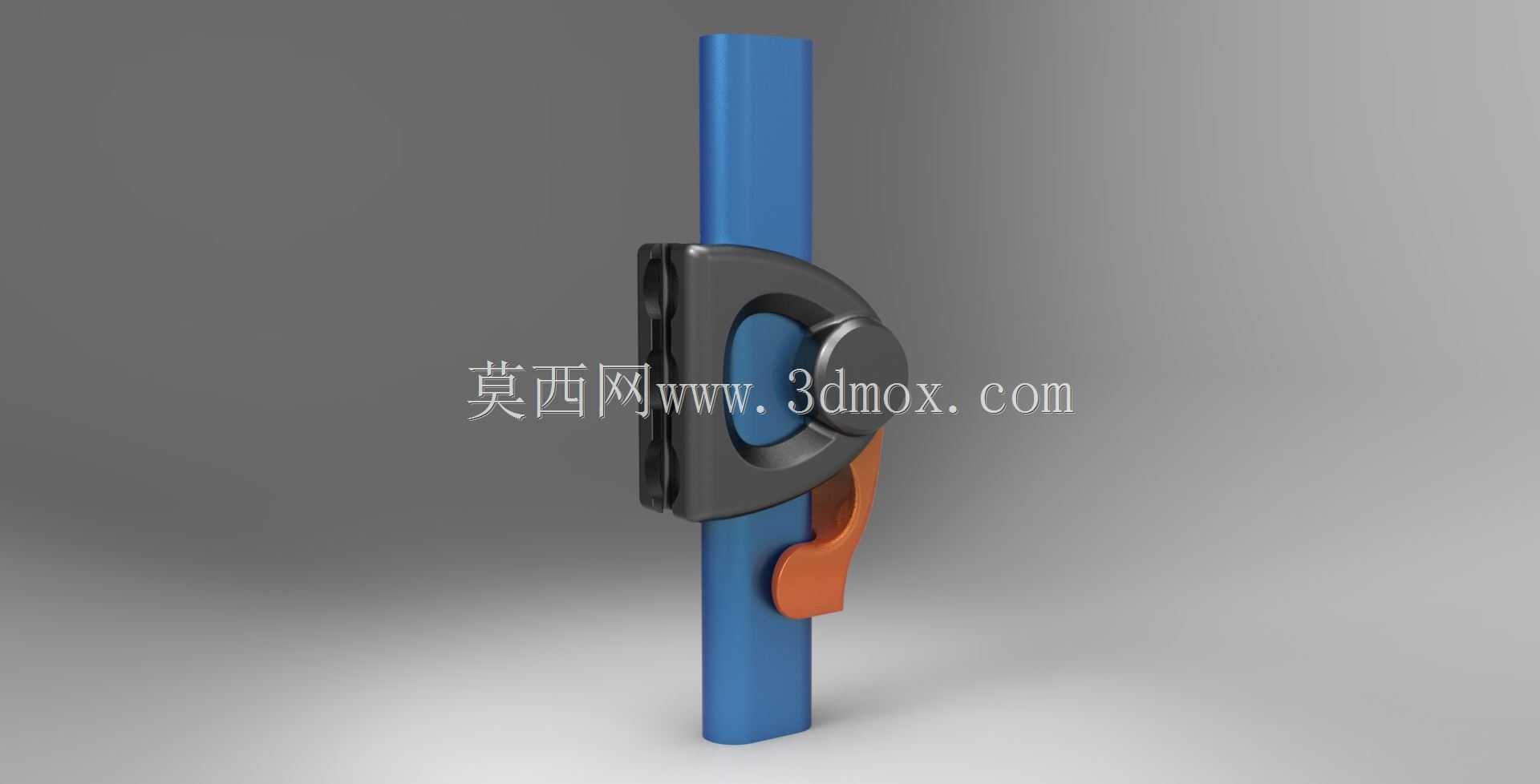

从实际用途来看，该锁夹的核心作用是通过凸轮的偏心行程实现对穿入其中的圆杆的抱紧锁紧，当扳动橙色的操作杠杆到锁紧位置时，凸轮结构会推动内部的抱紧组件向圆杆表面施加径向压力，依靠摩擦力实现锁夹与圆杆的相对位置固定，能够承受一定的轴向载荷与径向扭矩，避免固定位置出现滑移；当扳动杠杆到开启位置时，抱紧组件与圆杆之间产生足够间隙，锁夹可以沿着圆杆轴向自由滑动调整位置，也可以直接从杆端拆卸分离。

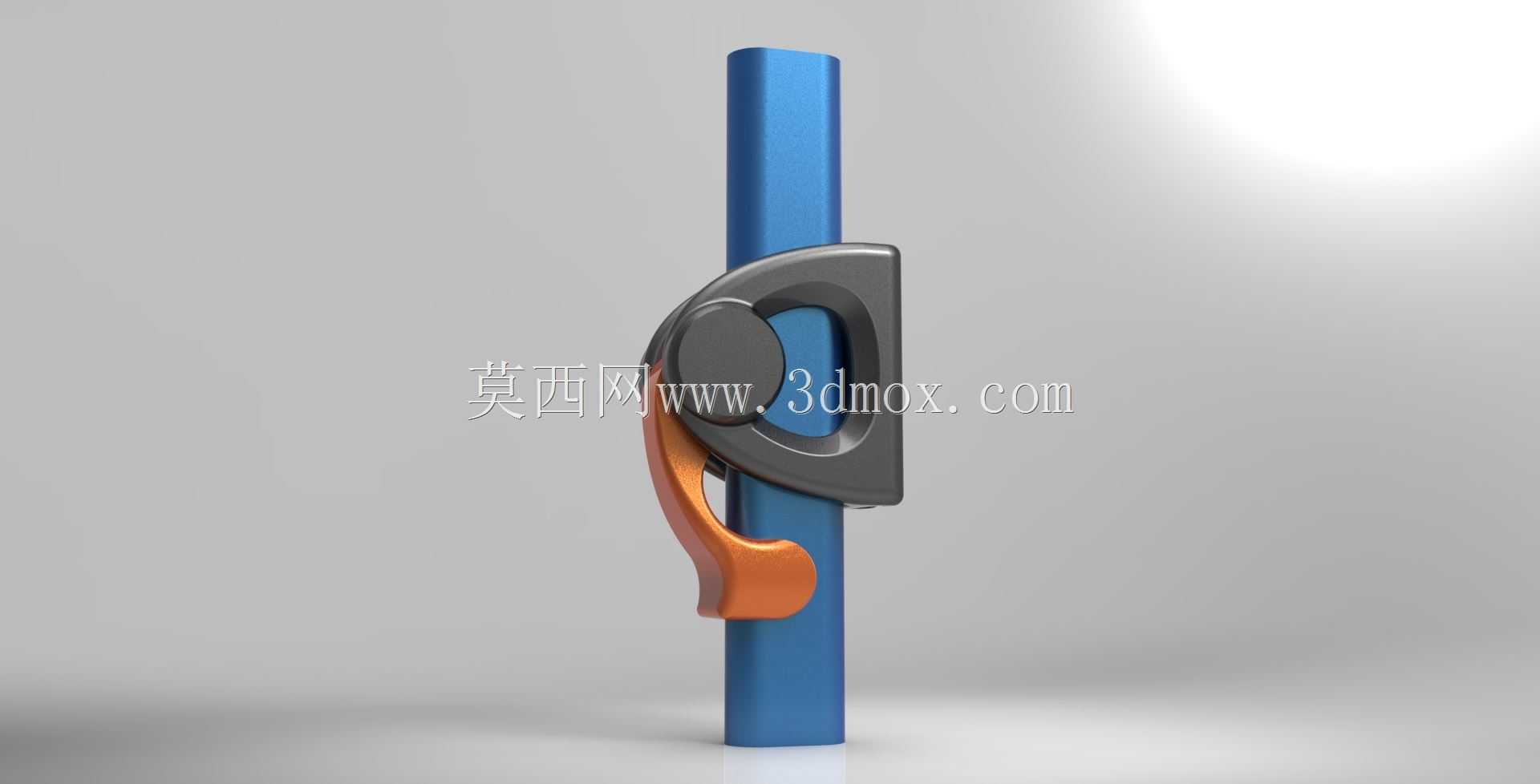

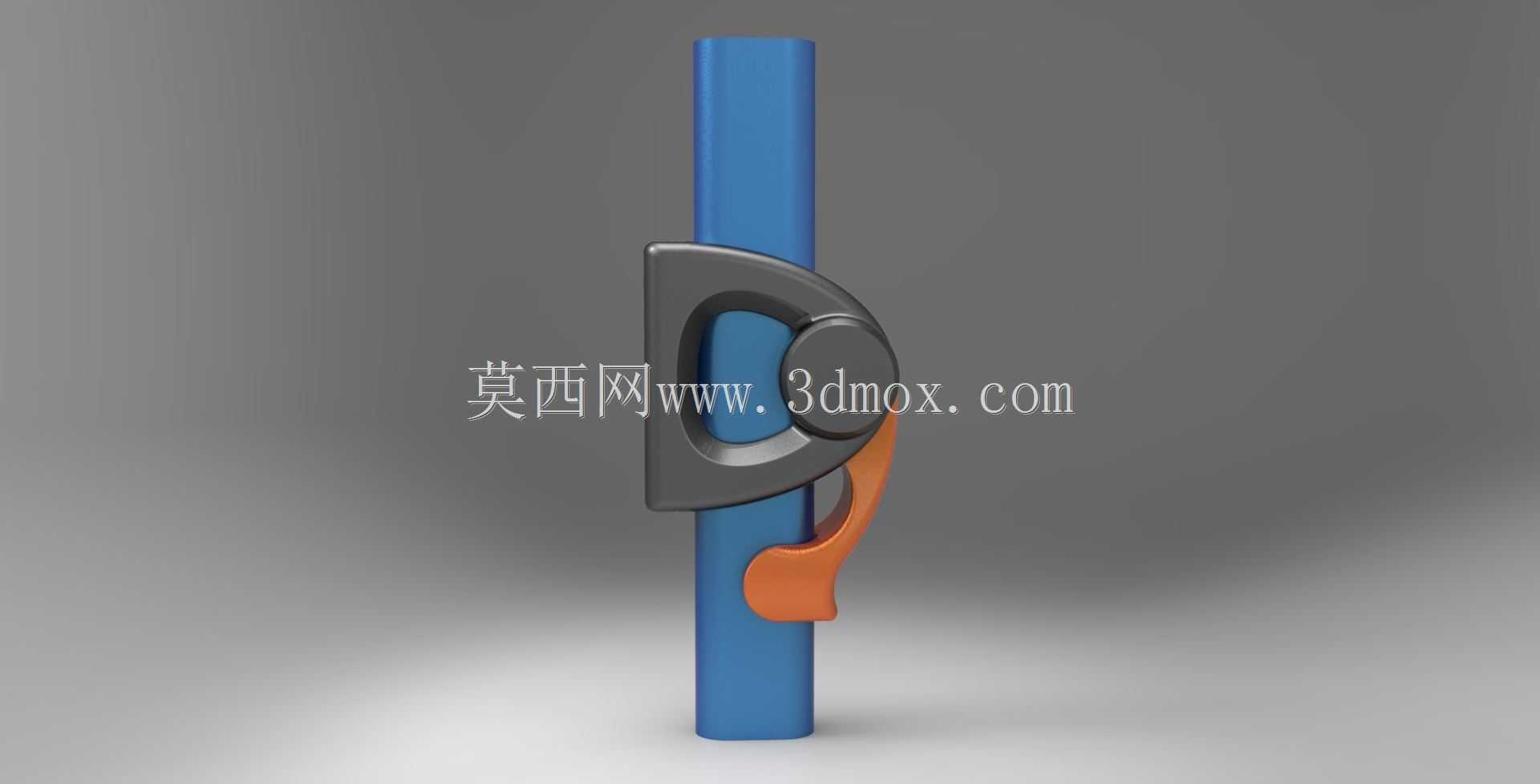

在功能特性上，这款锁夹采用偏心凸轮锁紧原理，操作力矩小，锁紧状态下具备自锁特性，不会因为日常使用中的振动、轻微外力触碰出现意外松脱，操作手感顺滑，单次锁紧或释放的操作行程仅需扳动杠杆转动约90度即可完成，相比螺纹旋紧式的锁紧结构操作效率提升数倍。锁夹主体采用D形的握持轮廓，边缘做了圆弧过渡处理，没有尖锐棱角，操作时握持手感舒适，不会硌手，橙色的操作杠杆采用突出的拨片式设计，即使戴着手套也能轻松扳动，适配户外作业、工业生产等需要佩戴防护手套的使用场景。

从设计思路来看，这款结构是凸轮锁的变体设计，整体围绕圆杆穿装锁紧的需求布局，将凸轮转轴、抱紧压块、主体框架整合为一体化的结构，减少了零散零件的数量，提升了结构的整体可靠性。设计过程中重点优化了凸轮的偏心行程曲线，保证锁紧过程中压力逐步提升，避免突然锁紧造成的杆件表面压伤，同时也让锁紧力的大小更易控制。不过该设计也存在一定的应用局限：杠杆开启后的外摆尺寸较大，如果安装位置靠近墙面或者其他遮挡结构，杠杆扳动到开启位置时会与周边结构发生干涉，导致无法完全解锁，因此在实际应用选型时需要预留足够的杠杆摆动空间，不适合安装空间极度紧凑的狭小区域。

在外形尺寸与安装边界方面，该锁夹的中心为适配圆杆的通孔，可匹配对应直径的标准圆管、圆杆使用，主体的外轮廓宽度、厚度都控制在紧凑的范围内，安装时仅需要保证锁夹穿装的杆件保持直线度，杆件表面没有过大的凹凸缺陷即可，不需要额外加工安装孔位或者配合螺纹，对安装面没有特殊要求，只要杆件穿过锁夹中心孔就可以实现锁紧固定。锁夹的杠杆摆动方向可以根据安装空间需求调整转轴的安装方向，适配不同的操作空间布局，不过需要注意在锁紧状态下，杠杆的末端应该朝向不易被意外触碰的位置，避免误触导致解锁。
