工业铝型材组装式立式设备支撑框架

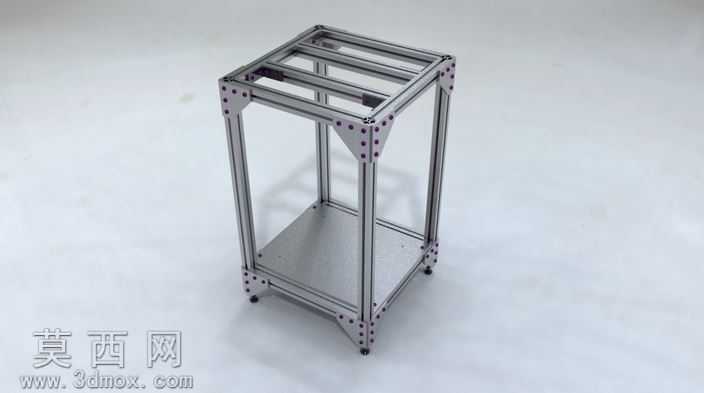

本作品为工业场景使用的立式铝型材支撑框架三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循工业铝型材组装的实际工艺逻辑，所有构件尺寸均匹配欧标2020系列铝型材的通用规格，保证模型可直接对接生产加工环节。建模阶段首先搭建框架的整体空间定位基准，以底部安装平面为基准面绘制三维草图，确定四根竖向主型材的空间位置，再依次搭建顶部、中部的横向型材连接路径，所有型材的端面切割角度、连接孔位均按照角码连接的实际装配要求预留，未出现干涉错位问题。模型完整还原了铝型材框架的全部连接结构，包含竖向主支撑型材、顶部横向承托型材、底部安装底板、角部加强角码、底部调平脚杯等全部构件，每个零件均单独建模后完成虚拟装配，装配约束完全匹配实际安装流程，可直接生成爆炸视图用于装配指导。材质渲染阶段，铝型材主体赋予哑光银白阳极氧化金属材质，还原工业铝型材的表面磨砂质感，角码、螺丝等连接件赋予镀锌亮面金属材质，底部脚杯的橡胶减震垫赋予黑色哑光橡胶材质，底部承托板赋予拉丝不锈钢材质，渲染时添加柔和的环境漫反射光，清晰呈现型材表面的槽道结构与连接件的细节，整体视觉效果与实物成品高度一致。结构设计上采用对称式立方框架布局，竖向型材作为主要承力构件，顶部设置多根平行横向型材用于安装设备顶部组件，底部整块平板用于承载核心设备主体，角部采用三角角码加强连接，提升框架整体的抗扭、抗侧倾能力，底部安装可调脚杯，可适应不平整的安装地面，保证框架放置水平。设计思路围绕轻量化、易组装、可拓展的核心需求展开，全部采用标准工业铝型材与标准连接件，无需定制焊接加工，使用者可根据实际设备尺寸快速调整型材长度完成改制，框架预留的型材槽道可灵活安装传感器、走线槽、防护面板等附加配件，能够作为小型自动化设备、检测仪器、实验装置的通用支撑机架使用，模型结构严谨，细节完整，可直接用于生产下料、装配模拟、方案展示等多个场景。
