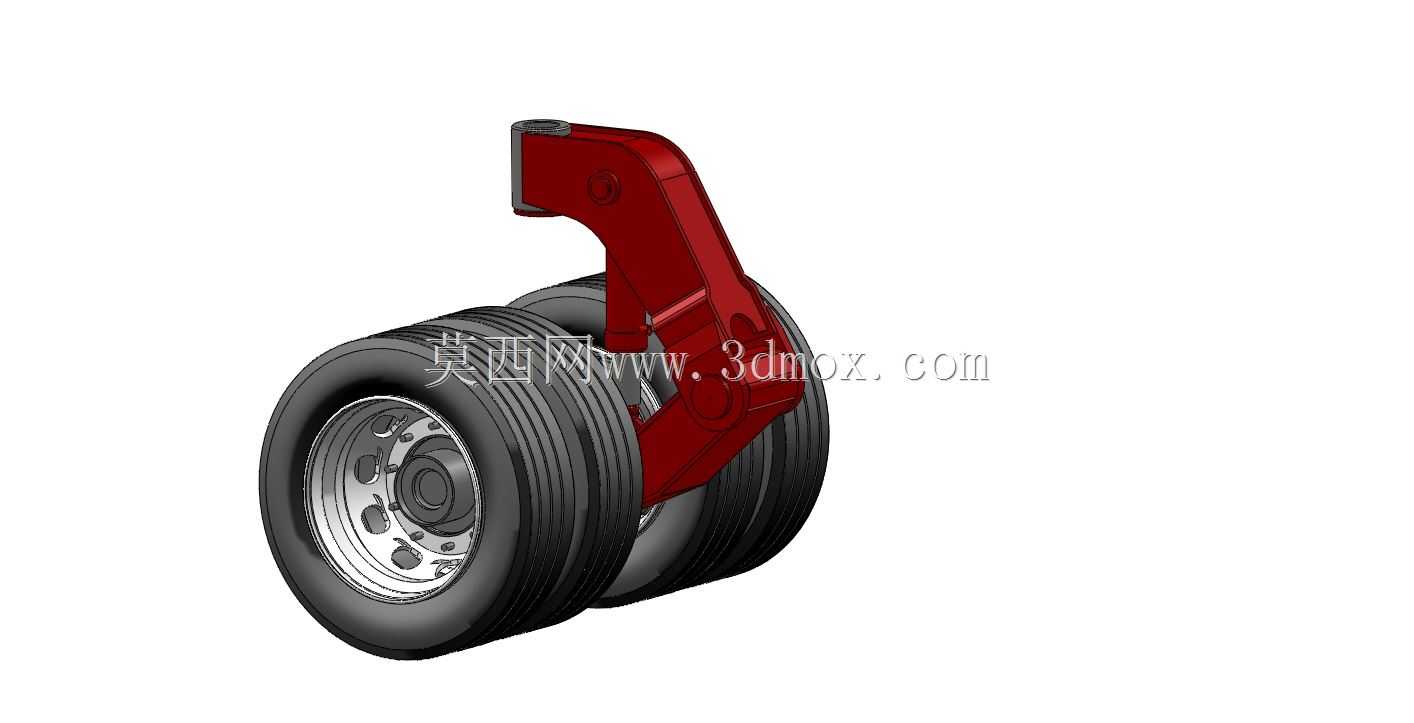

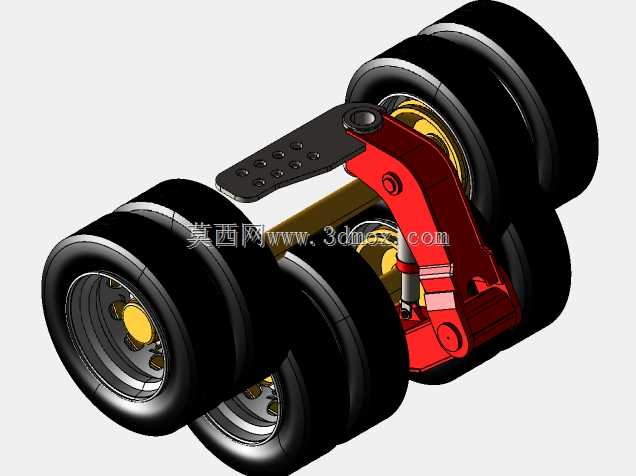

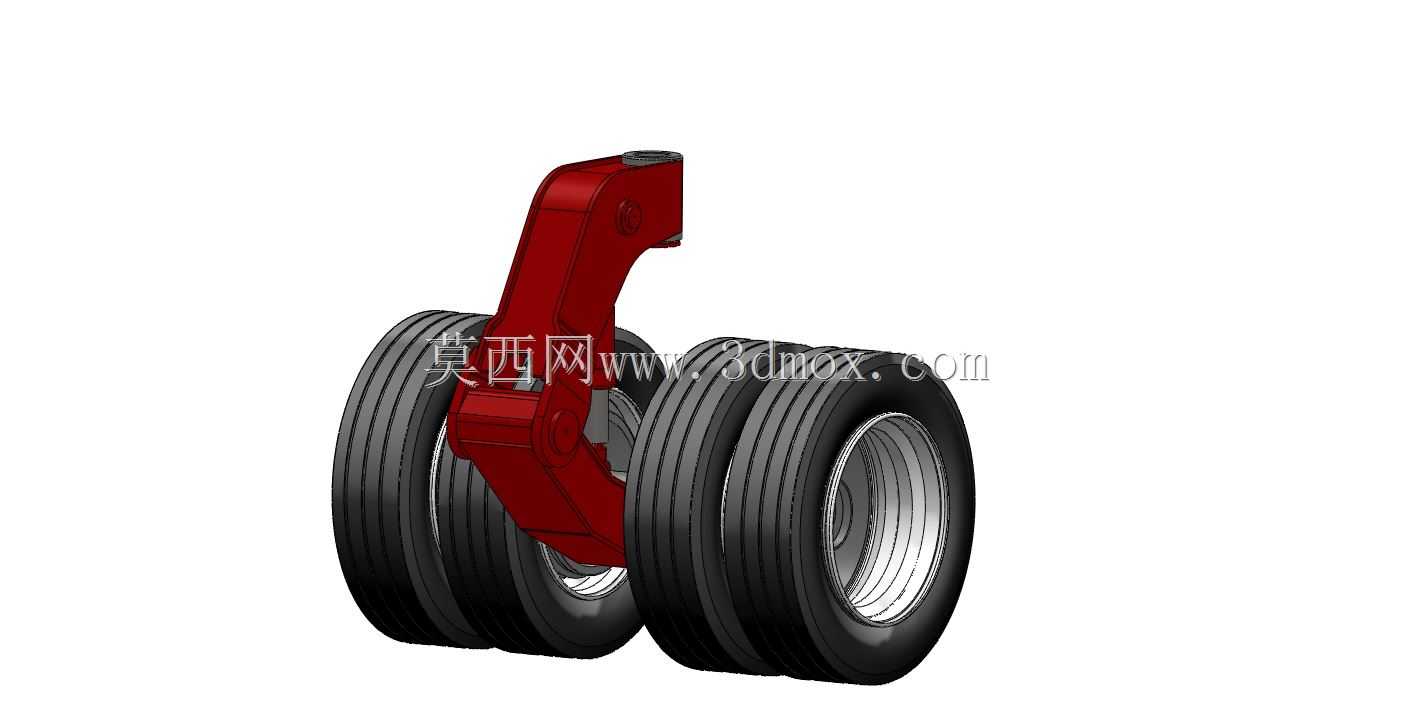

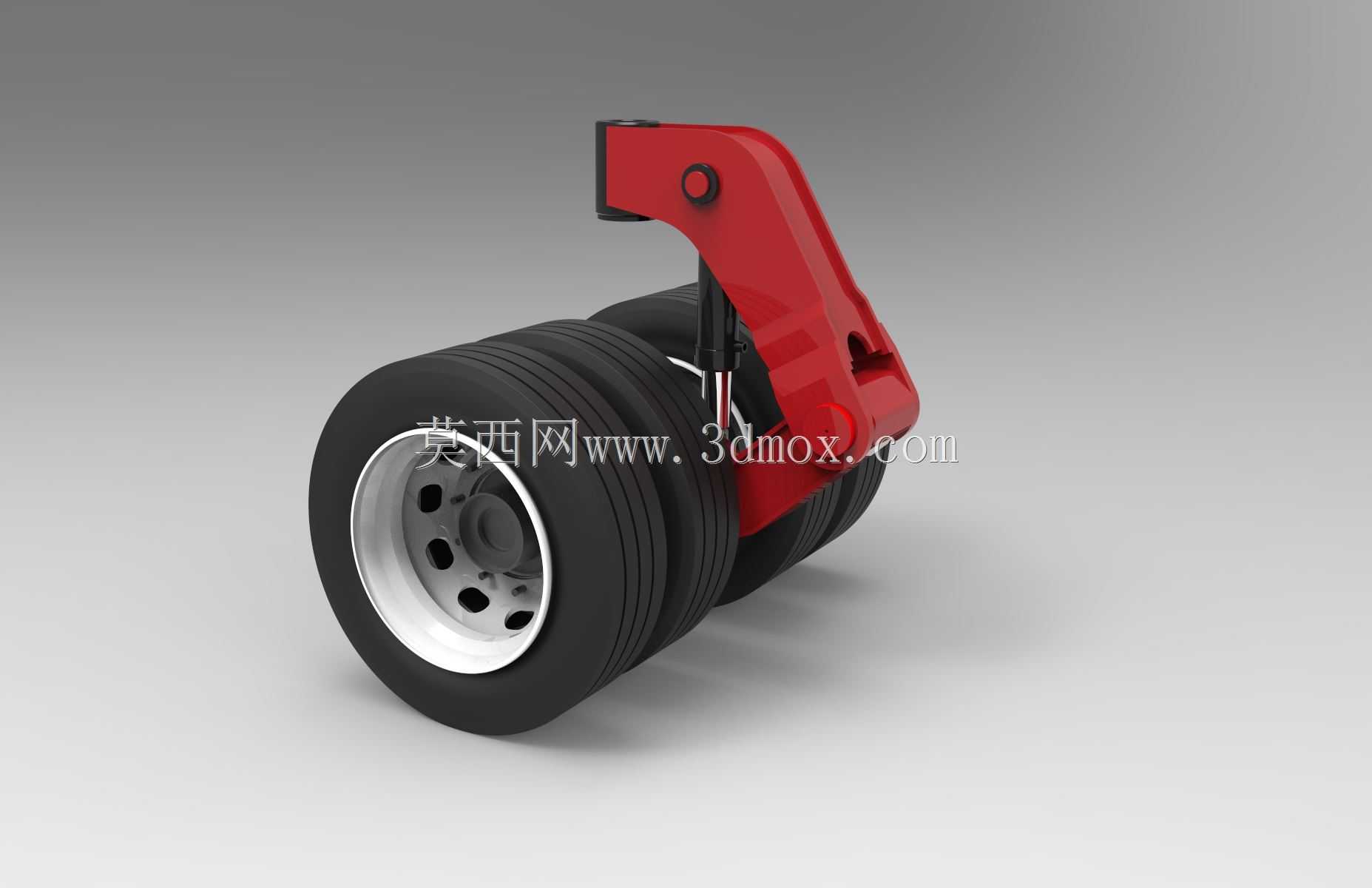

重型车辆双轮组摆动准悬挂结构

该结构主要应用于重型非公路作业车辆、大吨位重载运输挂车以及特种工程作业装备的行走系统中，作为连接车架与行走轮组的核心承载部件，承担着承载整车载荷、缓冲路面冲击、适配复杂不平路面通行的核心作用，能够在非铺装的矿区、林区、工程施工场地等路面起伏较大的作业场景下，保证两侧轮组始终与地面保持有效接触，避免单轮悬空导致的载荷骤增、抓地力不足等问题，大幅提升重载车辆在复杂路况下的通行稳定性与行驶安全性。从功能特性来看，该结构采用摆动式连接设计，上部的连接臂可绕车架安装铰点实现一定角度的横向摆动，能够在单侧车轮遇到凸起或凹陷路面时，通过摆臂的自适应转动调整两侧轮组的高度差，让四个轮胎均匀分担整车传递下来的垂直载荷，避免单个轮胎因载荷过载出现爆胎、轮毂变形等故障；摆臂主体采用高强度钢板拼焊成型的箱型结构，在保证整体结构强度、抗扭性能满足重载需求的同时，尽可能降低结构自身重量，减少行走系统的非簧载质量，提升车辆行驶过程中的缓冲性能。设计过程中，首先根据目标车型的额定轴载要求，确定摆臂主体的板材厚度与焊缝强度等级，通过受力仿真模拟不同偏载、冲击工况下的结构应力分布，对应力集中的铰接孔位置、轮轴安装位置做局部加厚加强处理，避免长期交变载荷下出现结构疲劳开裂；轮组采用每侧双胎并排布置的形式，匹配重载型橡胶轮胎与钢制轮毂，在不增加单胎尺寸的前提下提升单轴的承载能力，同时双胎布置也能降低单胎接地比压，减少车辆在松软路面行驶时的下陷量。安装边界方面，上部铰接孔位与车架的悬挂安装支座通过销轴实现铰接，预留的安装间隙可保证摆臂摆动过程中不会与车架纵梁、周边管线部件发生运动干涉；下部轮轴安装位的同轴度、端面跳动精度严格按照重载车桥的装配公差要求设计，保证轮胎转动过程中不会出现偏磨、摆振等问题；摆臂的摆动角度范围根据目标车型的最大路面起伏落差设定，既保证足够的路面自适应能力，也避免摆动角度过大导致轮胎与车架、挡泥板等部件发生剐蹭。整体结构没有复杂的电控辅助元件，纯机械结构配合液压阻尼元件即可实现自适应摆动调节，可靠性高、维护成本低，非常适合作业环境恶劣、维护条件有限的工程作业场景使用。
