压缩模用六角连接器组件结构设计

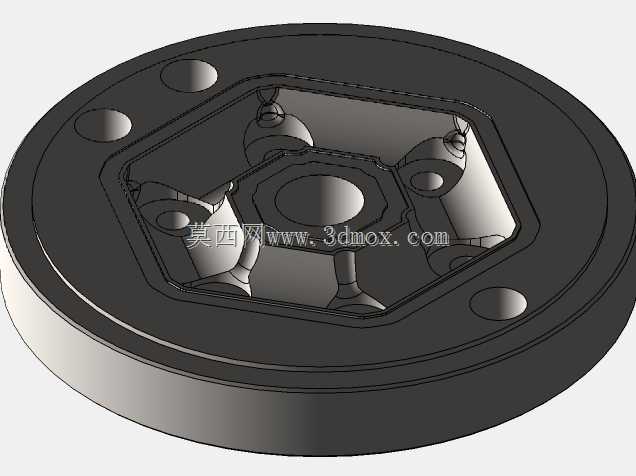

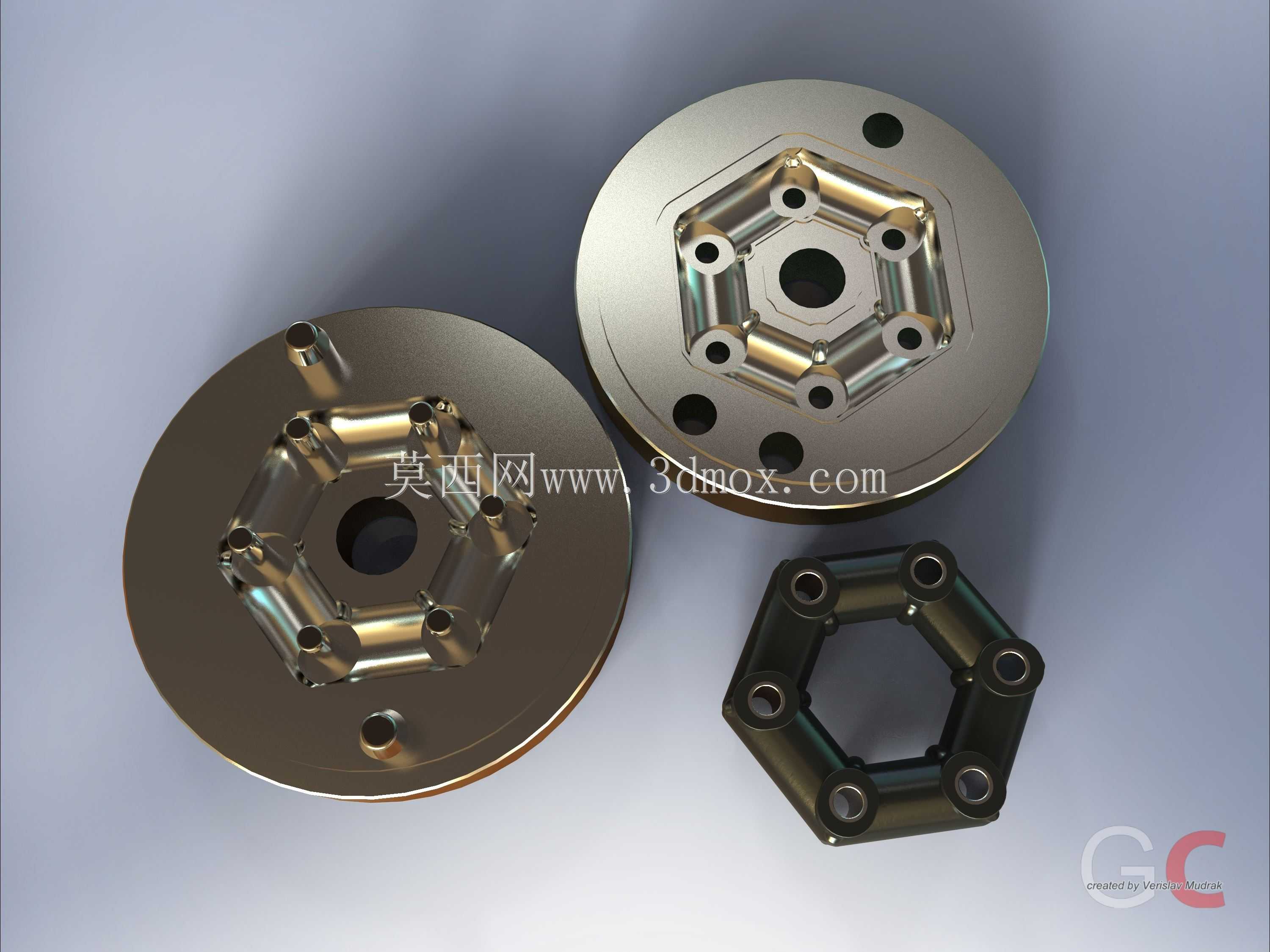

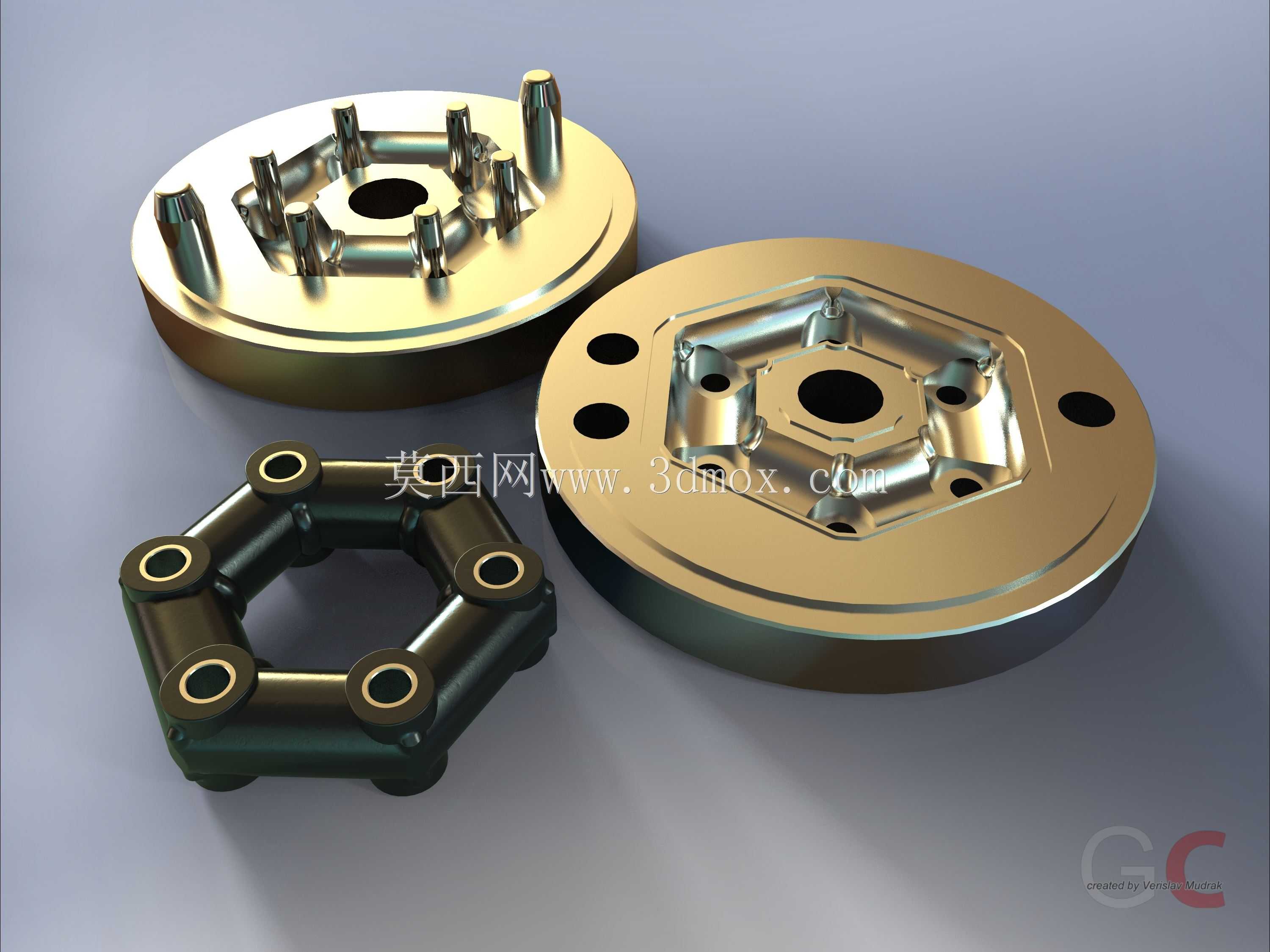

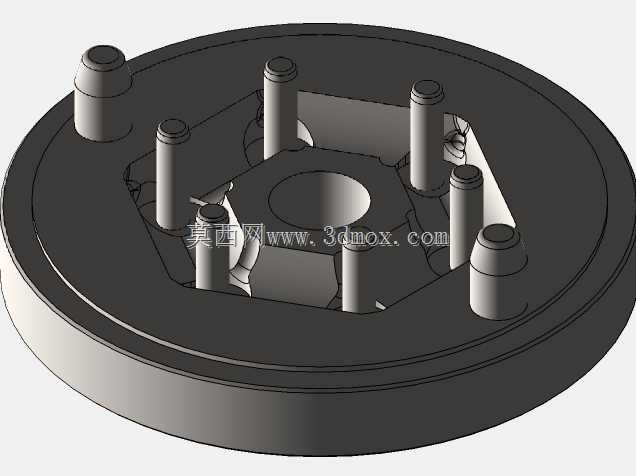

该套组件为压缩成型模具配套的核心连接构件，主要应用于橡胶压缩模、热固性塑料压模的模架对位与合模传动场景，在模压生产环节承担上下模精准对位、合模力均匀传导、开模行程限位的核心作用，可适配立式液压机配套的中小型压缩模具，广泛用于橡胶密封件、热固性电器绝缘件的模压生产工序中。整套组件包含上下两块金属定位盘与一个六角弹性连接体，上下金属盘采用圆形盘式结构，盘面均匀分布六个定位凸台与安装沉孔，中心开设同轴度定位通孔，盘体边缘预留三个螺栓安装过孔，可直接通过内六角螺栓与模架的上下固定板完成锁固，安装时需保证两盘的同轴度公差控制在0.02mm以内，避免合模过程中出现偏载啃模的问题。中间的六角弹性连接体采用橡胶与金属嵌件复合结构，六个角位分别内嵌金属衬套，衬套内孔与上下盘的定位凸台采用间隙配合，装配后可在合模过程中通过橡胶体的微量弹性变形补偿模架的微小平行度误差，同时吸收合模瞬间的冲击载荷，避免刚性连接导致的模具型腔磕碰损伤。设计过程中优先考虑了模压生产的工况需求，金属盘的定位凸台高度设置为连接体厚度的三分之一，既保证连接定位的可靠性，又预留足够的弹性变形空间，盘体的厚度经过受力校核，可承受最大120吨的合模压力而不发生塑性变形，边缘的安装孔采用长圆孔与圆孔组合的形式，可适配一定范围内的模架安装孔位偏差，降低现场装配的调整难度。中间连接体的橡胶材质选用耐温耐压缩形变的丁腈橡胶配方，可在180摄氏度的模压温度下长期工作，反复压缩工况下的永久形变率控制在3%以内，内嵌的金属衬套与橡胶通过硫化工艺牢固结合，避免反复开合模过程中衬套脱落移位。整套组件的外形轮廓为圆形，最大外径适配200mm规格的标准模架，安装后整体厚度不超过65mm，不会额外占用模架的开模行程空间，上下盘的定位凸台采用圆角过渡设计，装配时可自动导正连接体的位置，无需额外的对位工装即可快速完成组装，日常维护时仅需定期检查连接体的橡胶老化情况，出现裂纹或过度形变时直接更换六角连接体即可，无需拆卸整套模架，大幅降低生产线的停机维护时间。
