CNC加工蜂窝结构承载壳体组件

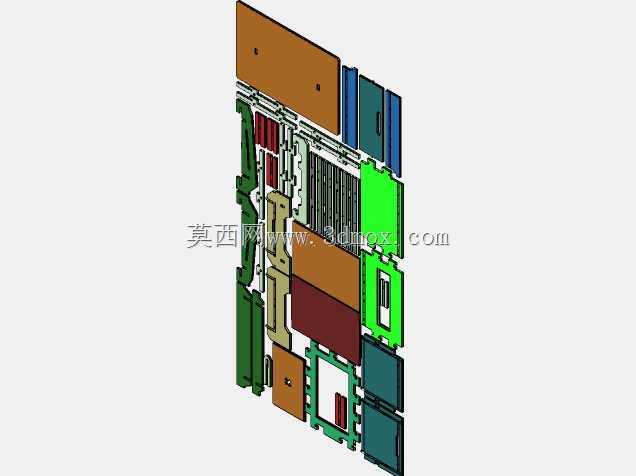

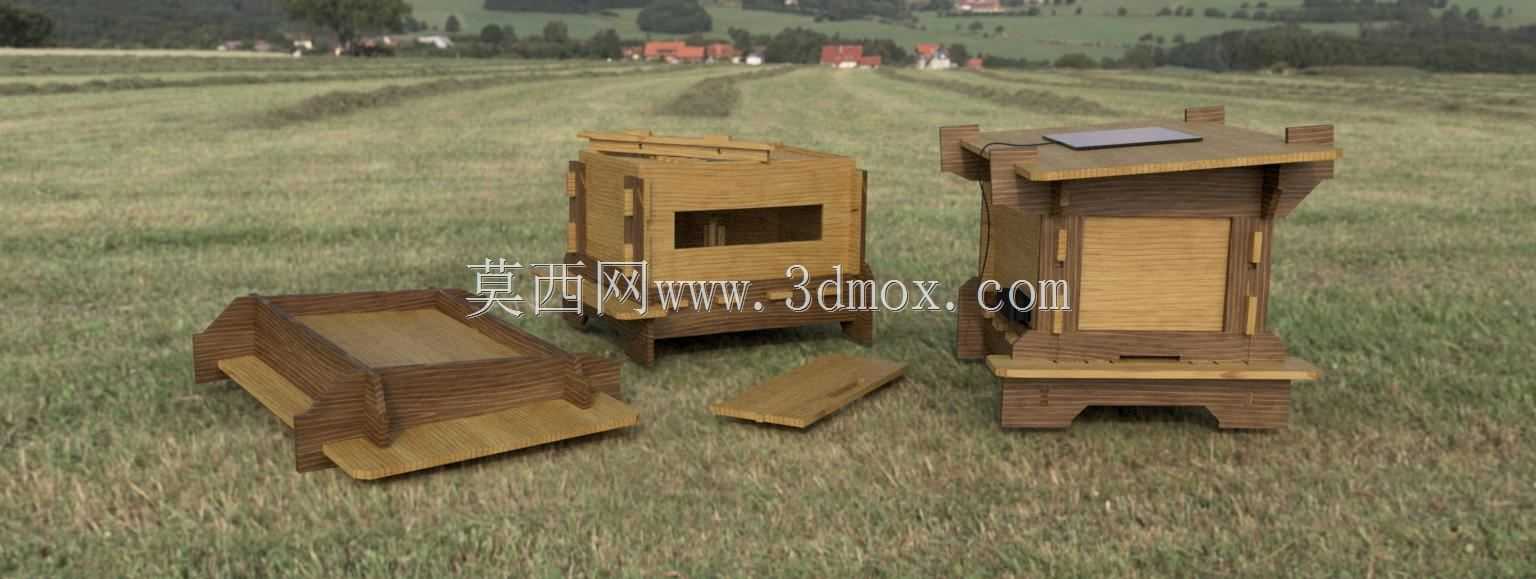

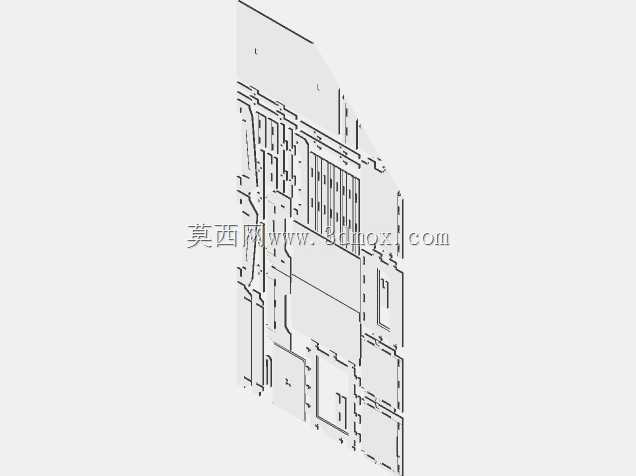

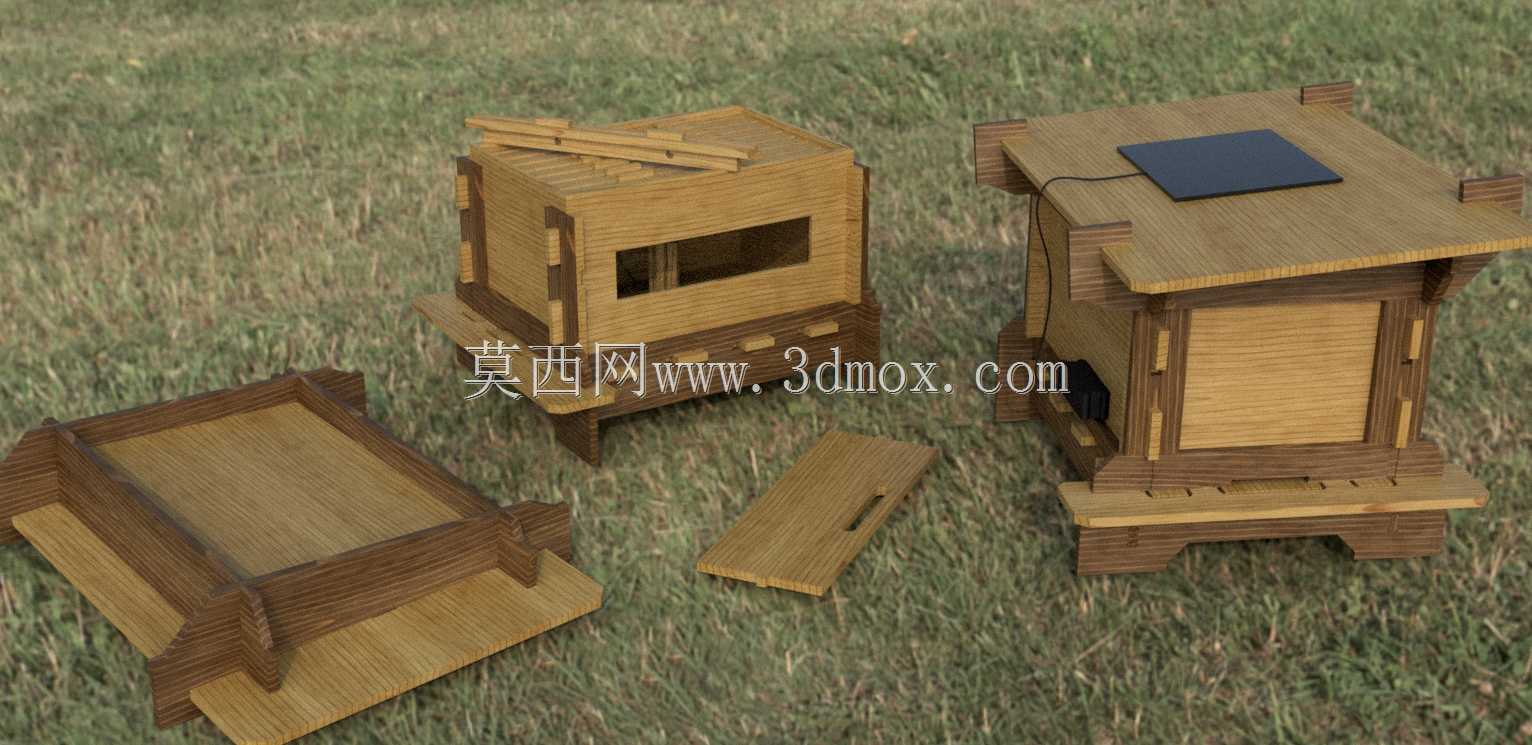

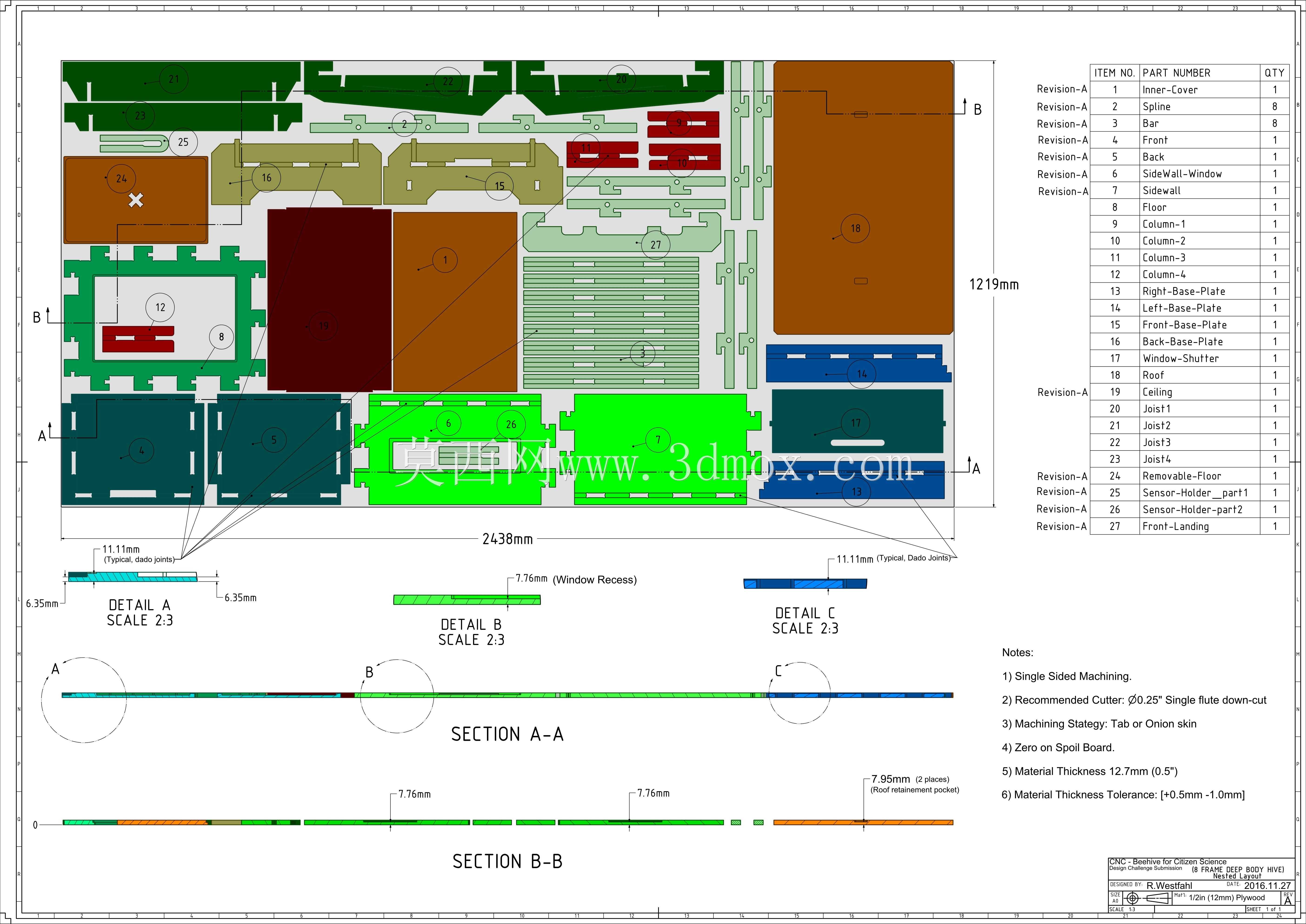

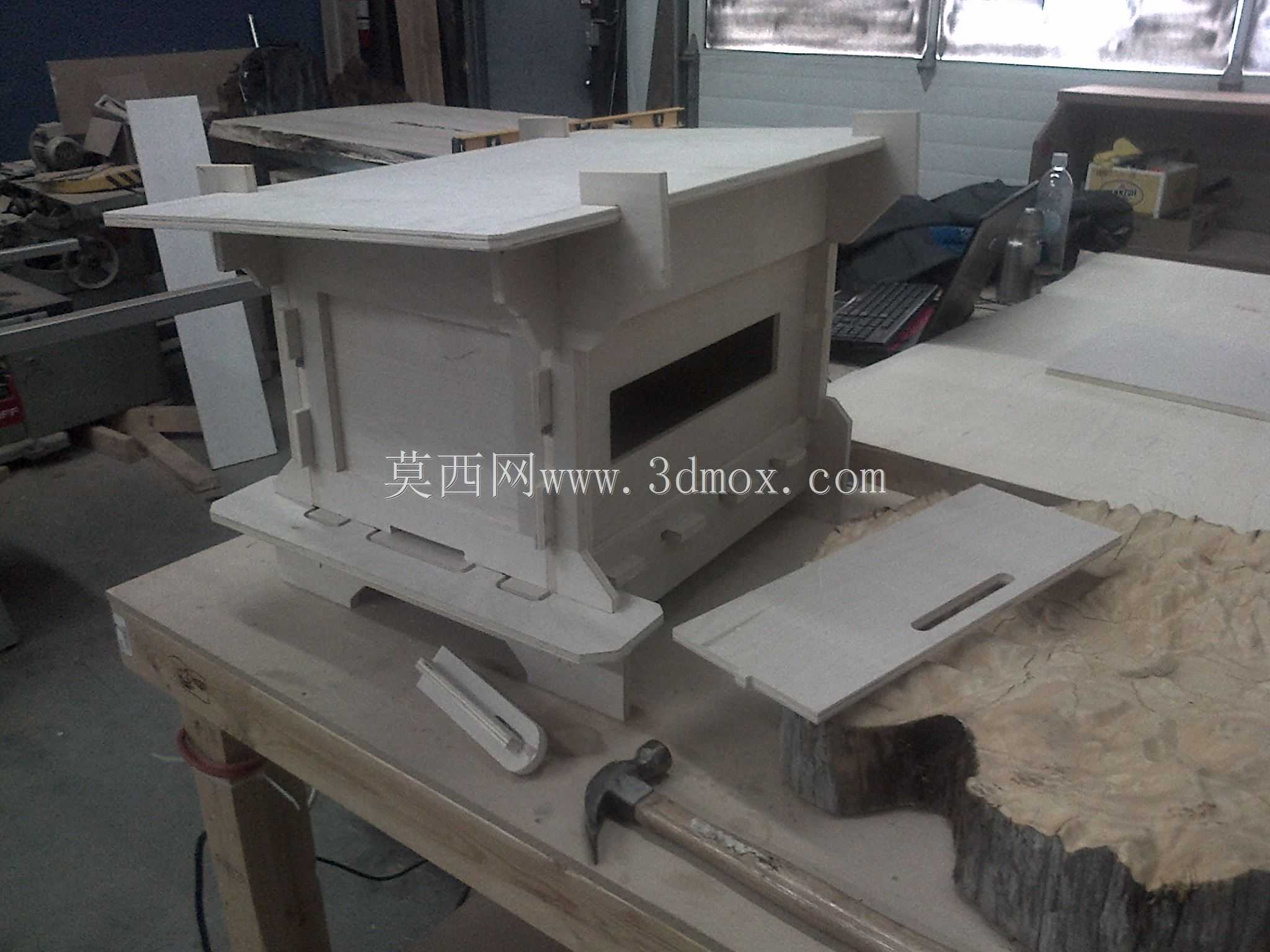

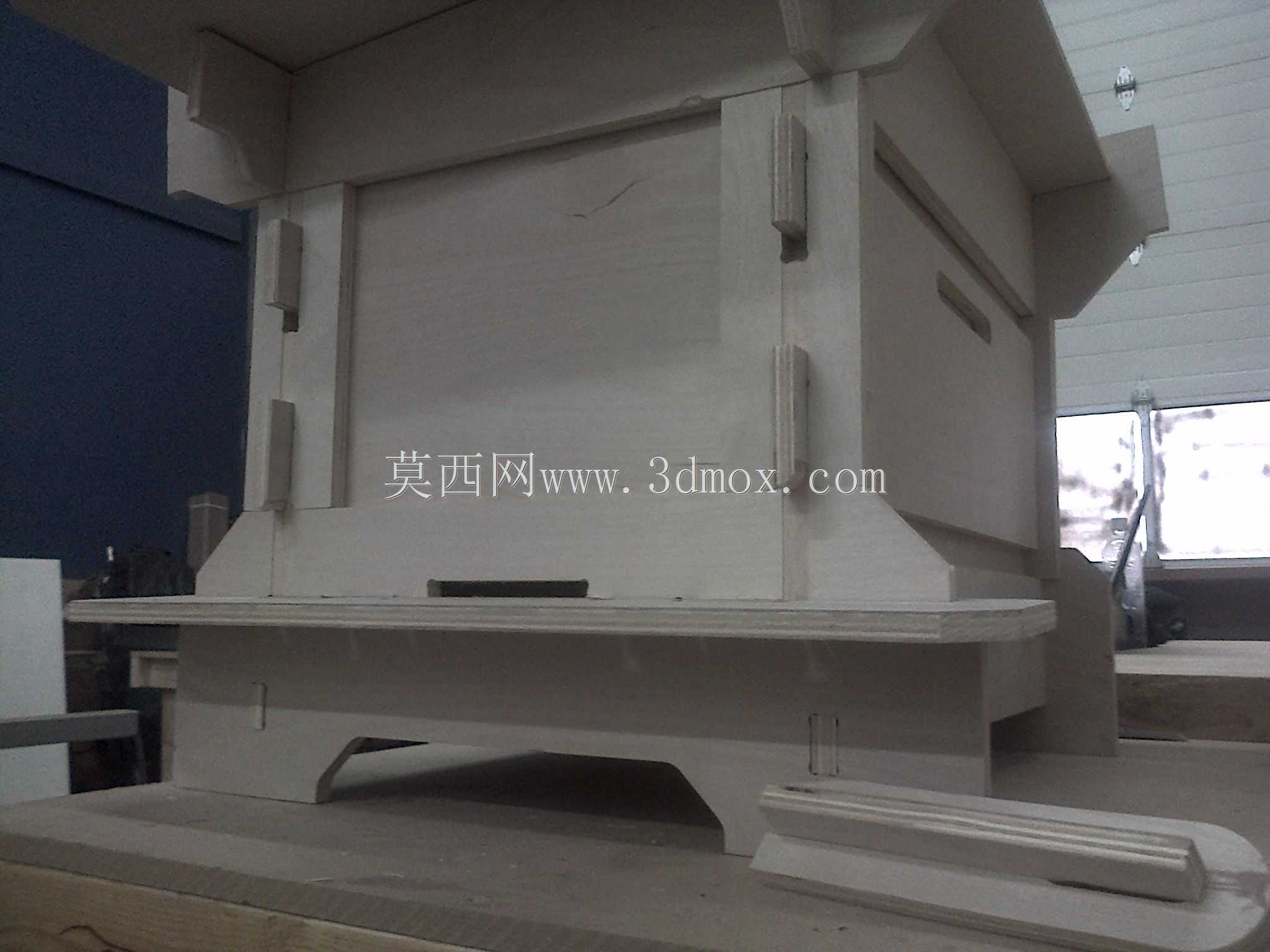

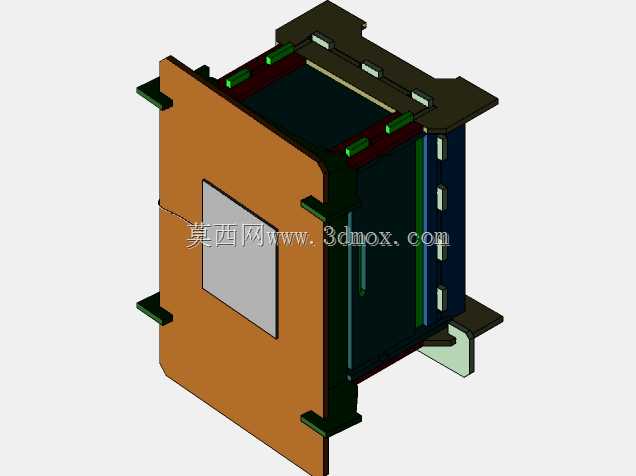

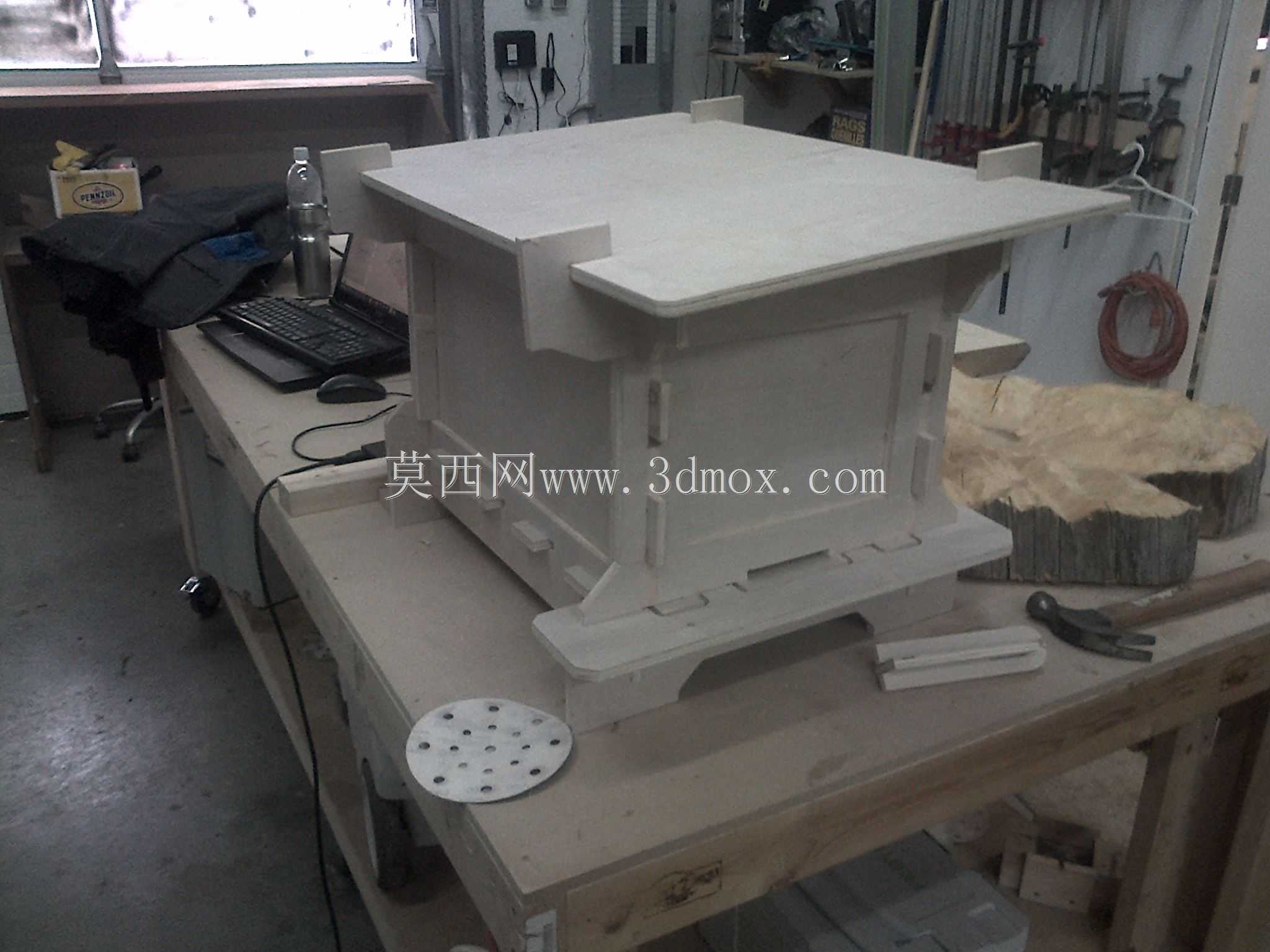

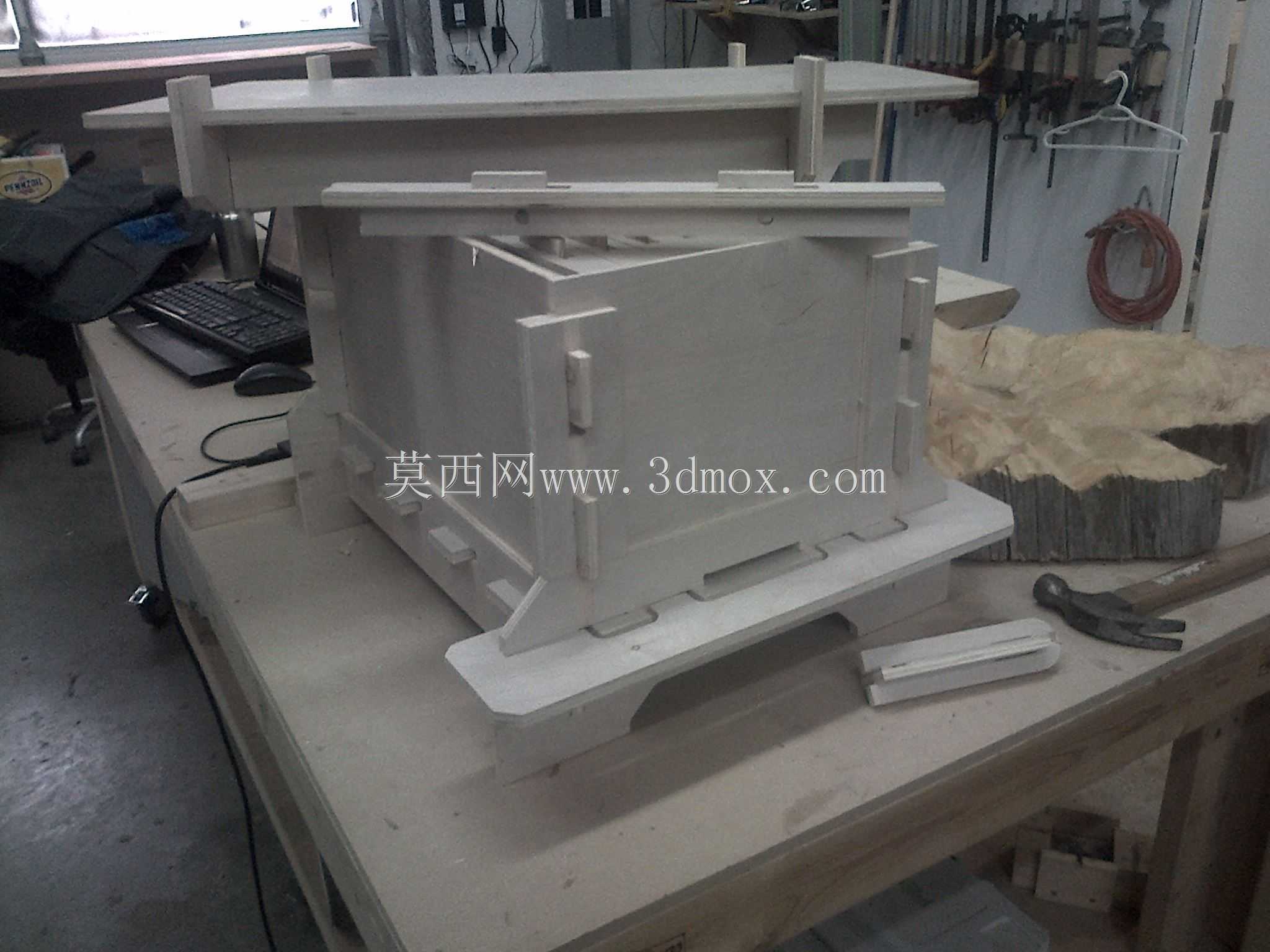

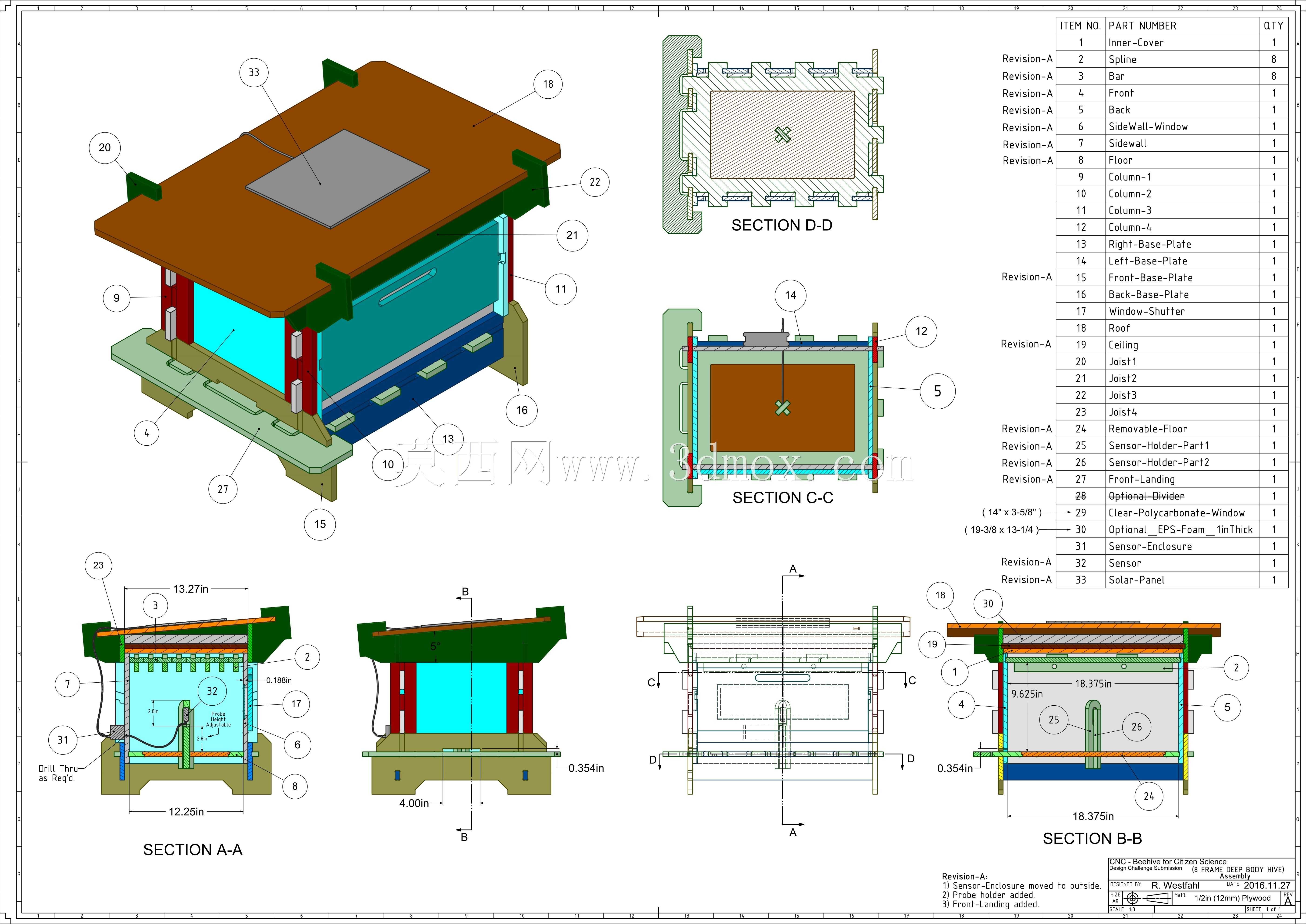

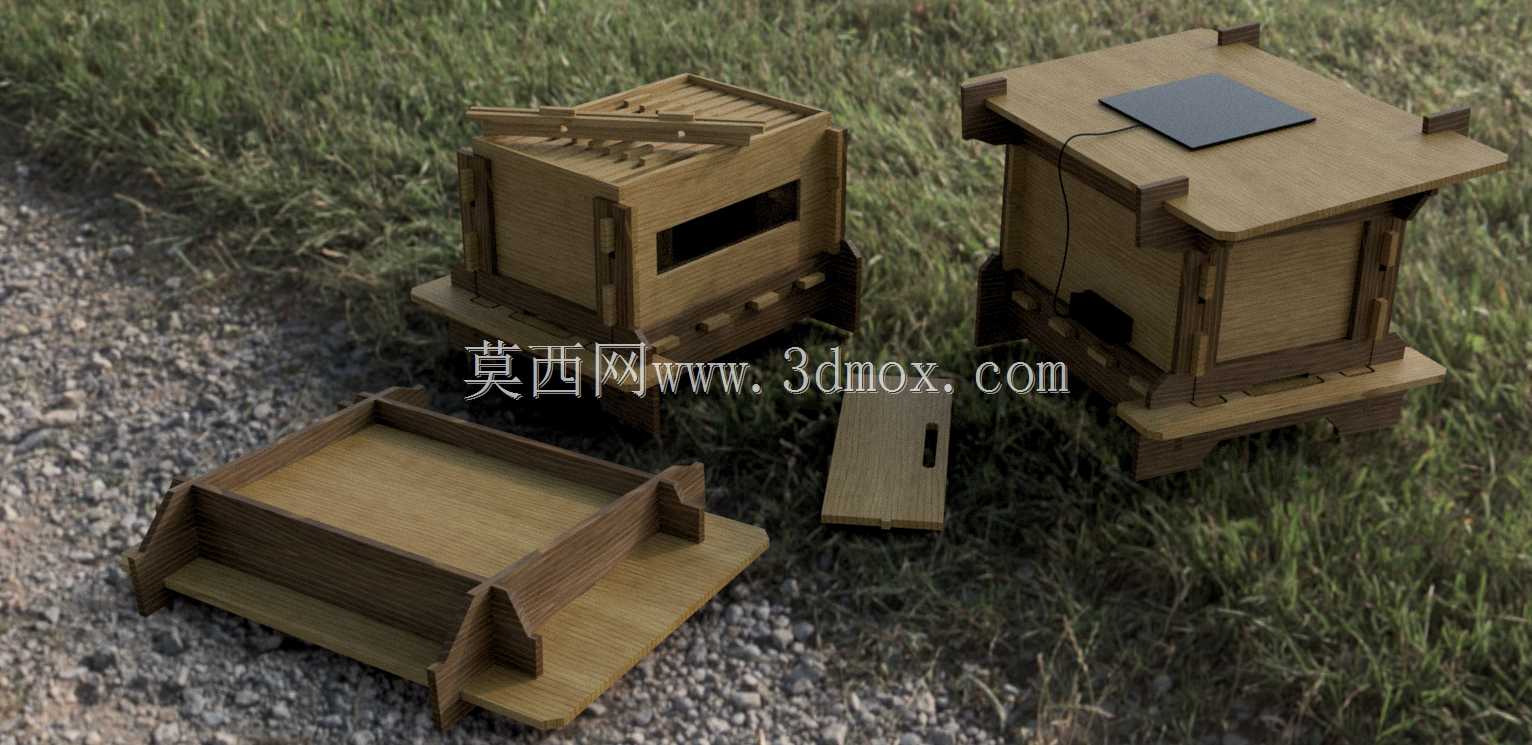

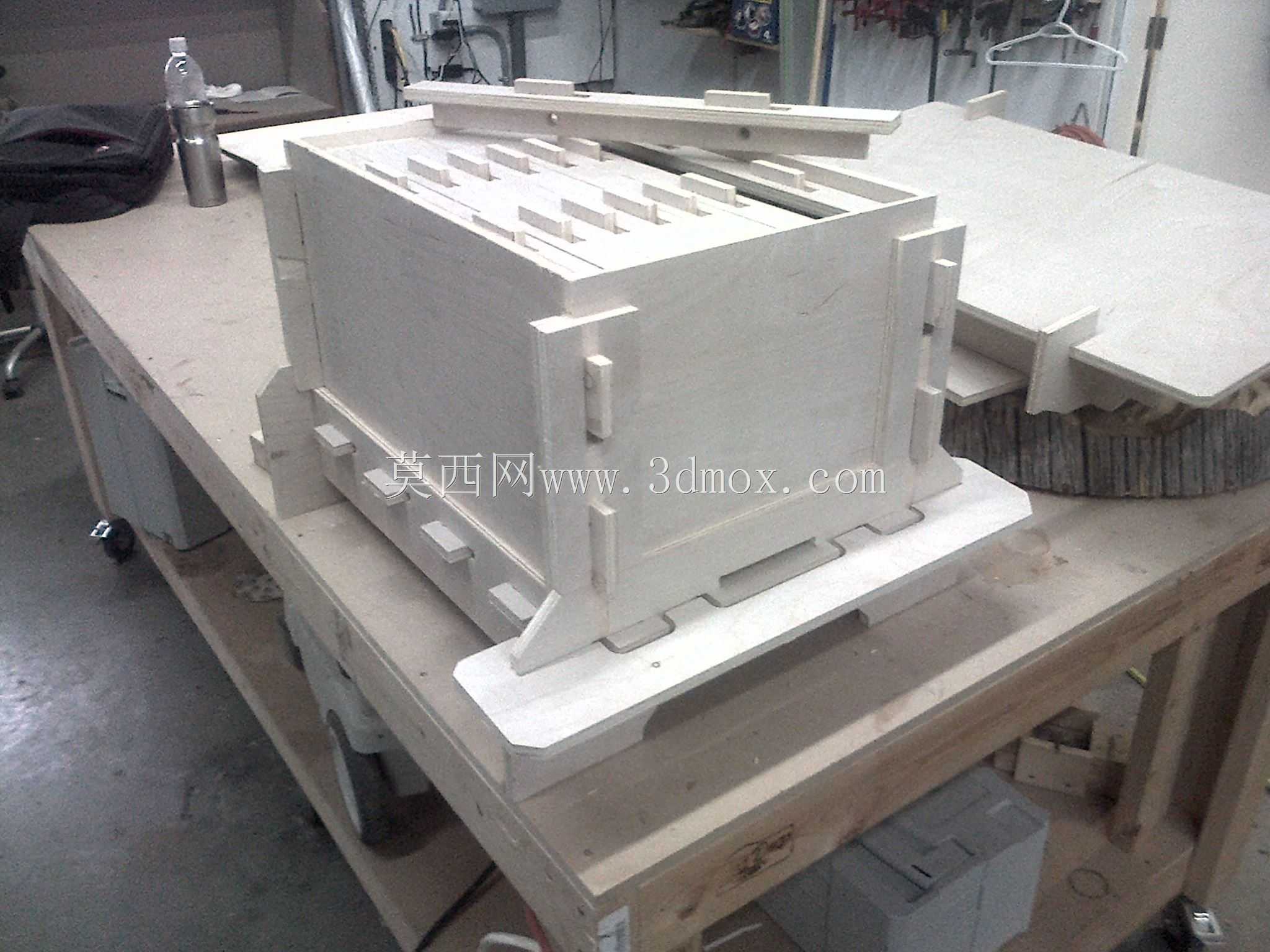

该结构组件主要面向精密加工验证、小型功能承载平台的应用场景，可作为桌面级测试工装的主体承载框架，适配实验室小尺寸功能模块搭载、小型设备原型机的主体支撑需求，也可用于CNC加工工艺的结构验证场景，检验复杂薄壁腔体类零件的加工可行性与装配适配性。组件主体采用类蜂窝的腔体式结构设计，整体为上下分层的框架式构型，上层为平整的承载台面，边缘设置有定位凸台用于搭载上层功能模块，中层为封闭腔体结构，侧面预留矩形开口用于内置功能模块的走线与检修，下层为带定位槽的安装底座，底座上预设的卡槽可快速与配套的安装板、功能附件完成卡接定位，无需额外紧固件即可实现预固定。设计过程中优先考虑了CNC加工的工艺可行性，所有外露棱边均设置了适配铣刀加工的过渡圆角，避免尖锐内角带来的加工干涉，腔体壁厚均匀控制在加工易成型的区间，防止薄壁加工时出现振纹或变形，整体结构采用对称式布局，可在加工时通过一次装夹完成多面特征的粗加工，减少装夹次数带来的形位公差累积。配套的独立安装板与小型卡扣件，可根据实际搭载需求拓展侧边功能模块的安装位置，外置的传感器外壳安装位可将传感检测模块完全移至腔体外部，避免腔体内线路干扰与积尘影响检测精度，新增的传感器支架采用L型折弯构型，可适配不同尺寸的接近式、光电式传感器安装，支架上预留的长条形调节孔可灵活调整传感器的检测距离与安装角度。前部增设的起落架结构采用插拔式安装设计，可在需要拓展前部操作空间时快速抽出作为临时承载托板，闲置时可完全推入底座卡槽内不占用额外空间，起落架表面设置的防滑槽可防止放置的小尺寸零件滑落。整体安装边界控制在桌面级设备的适配尺寸范围内，底座的安装孔位间距符合通用工装平台的孔距标准，可直接固定在标准光学平台或木质工作台面上使用，各装配面的配合公差按照中等精度装配要求设计，既保证组装后的结构稳定性，又不会因公差过严提升不必要的加工成本，腔体内部预留的走线空间可容纳多组传感器与功能模块的线路排布，侧面开口处可配套安装透明挡板实现内部模块的防护与可视化观察。
