卧式单级离心泵整机结构三维设计

该卧式离心泵整机结构设计，主要面向民用建筑给排水、工业循环水输送、暖通空调水循环、轻度腐蚀性流体增压输送等场景，可适配清水、物理性质近似清水的工业介质输送需求，在市政供水、工厂生产循环、楼宇消防供水、农田排灌等领域均有广泛应用，是流体输送系统中核心的动力增压部件，负责为管路内的流体提供稳定的压头与流量输出，克服管路沿程阻力与高程差，实现流体的长距离、高落差输送。

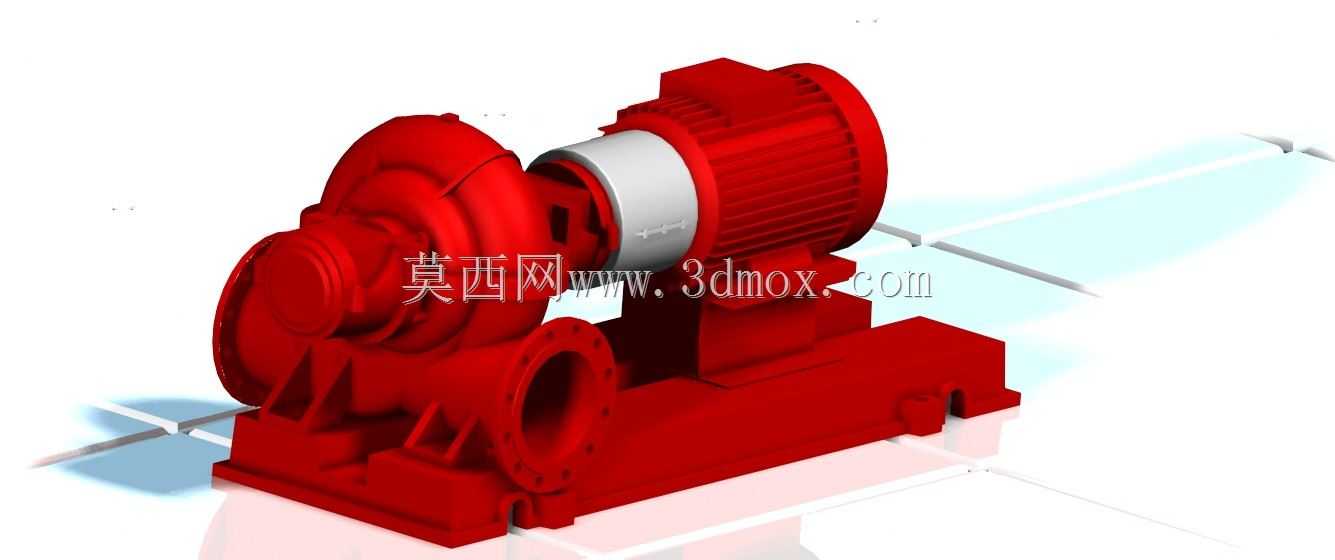

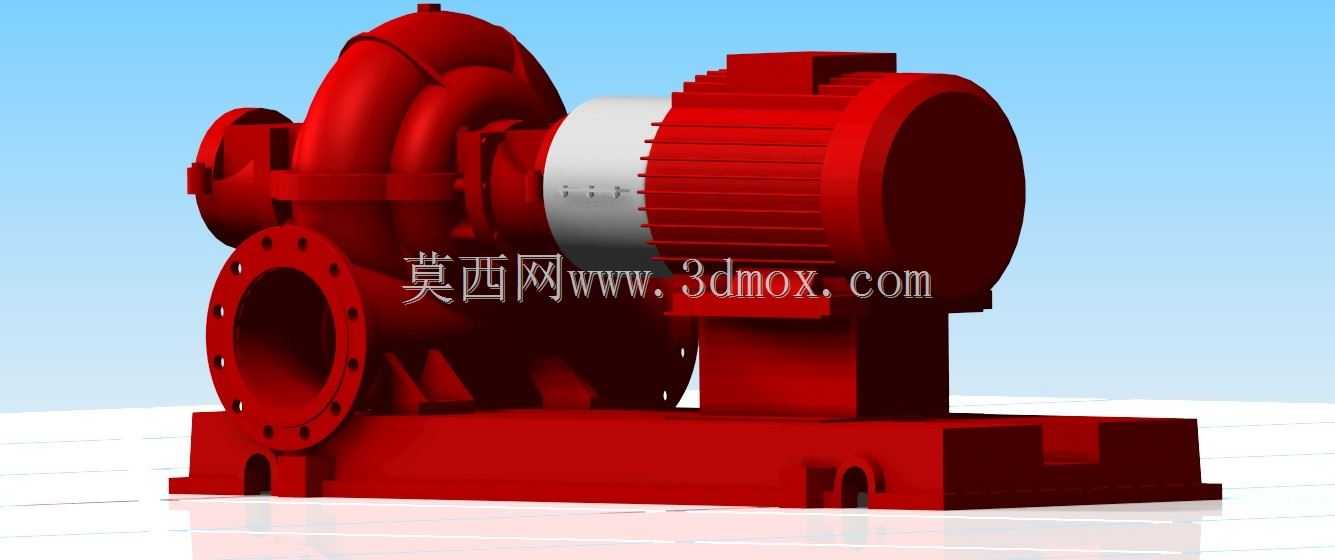

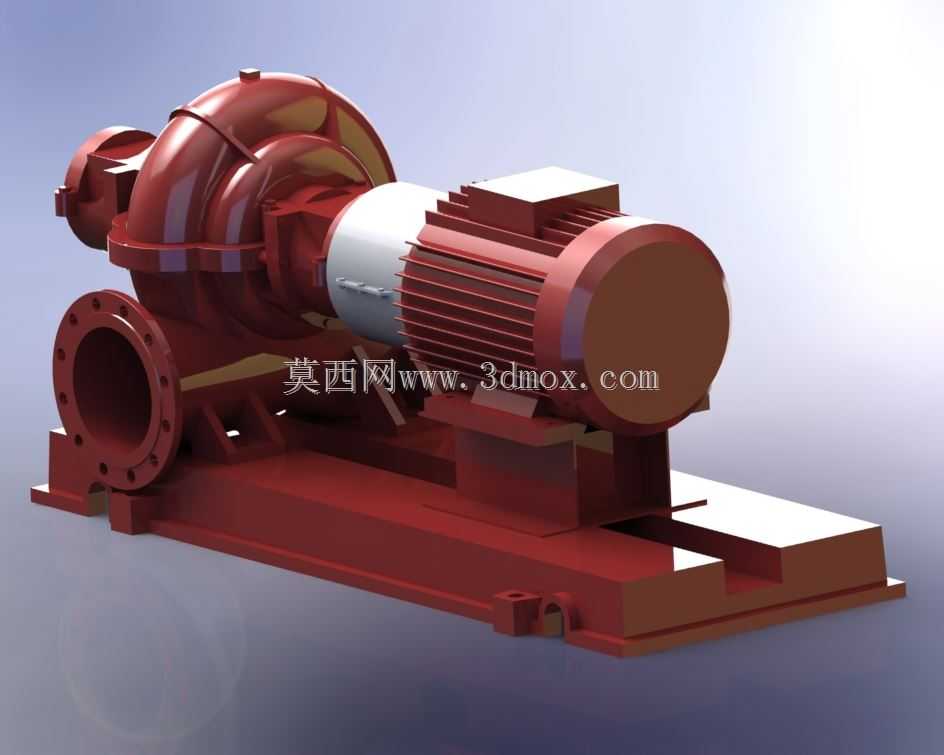

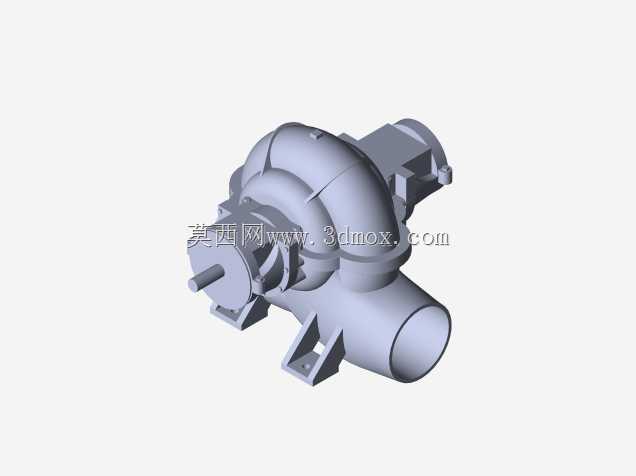

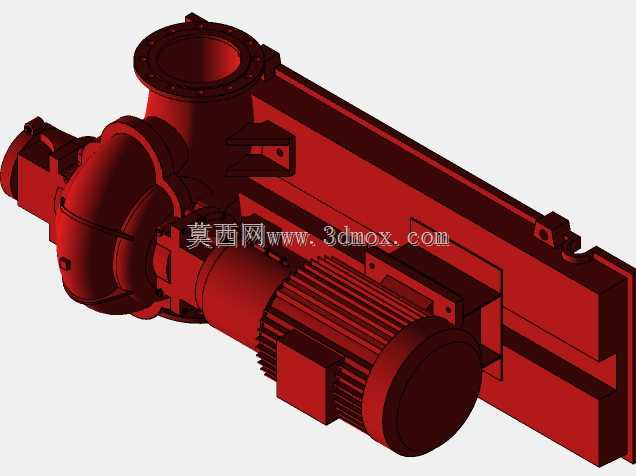

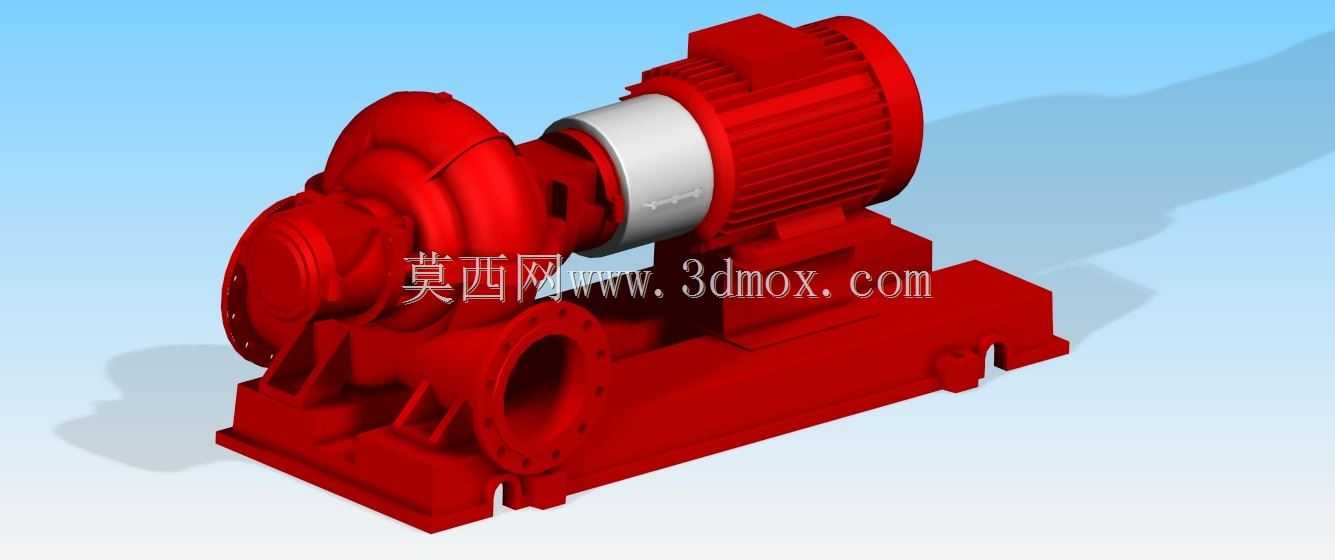

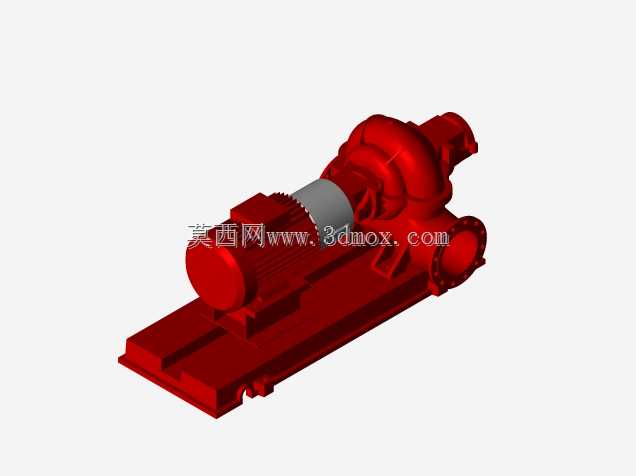

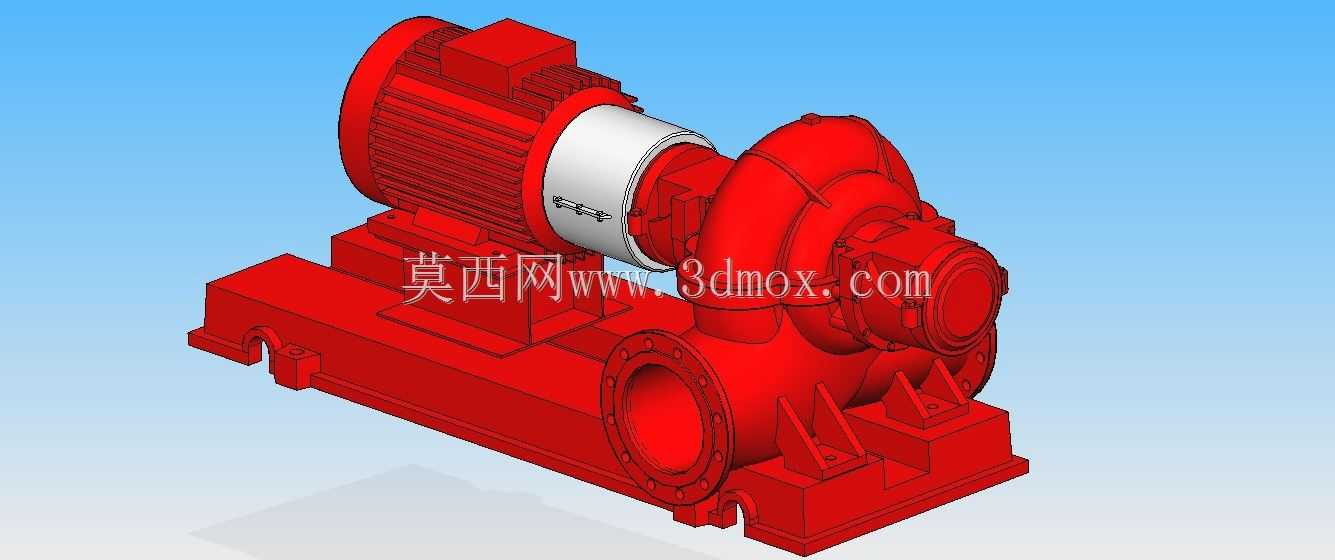

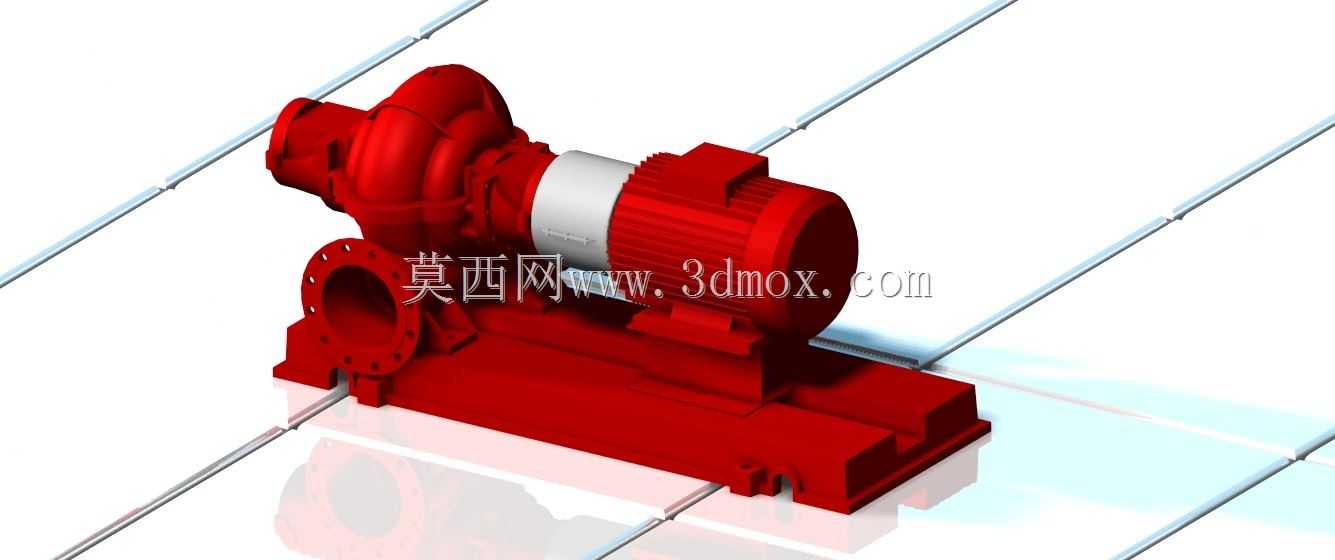

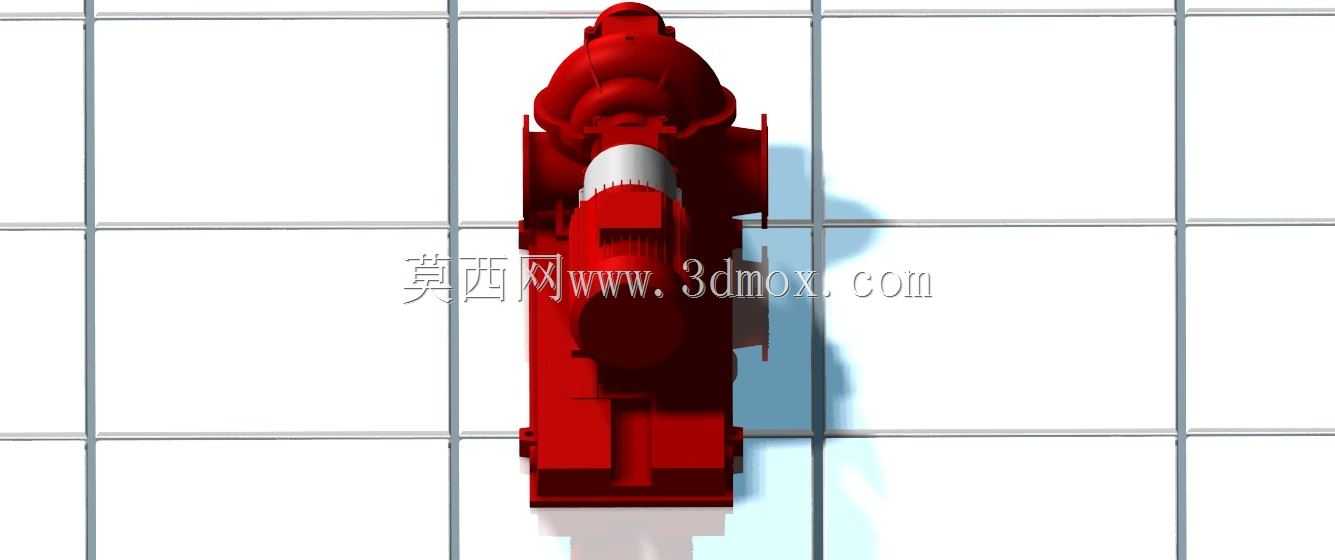

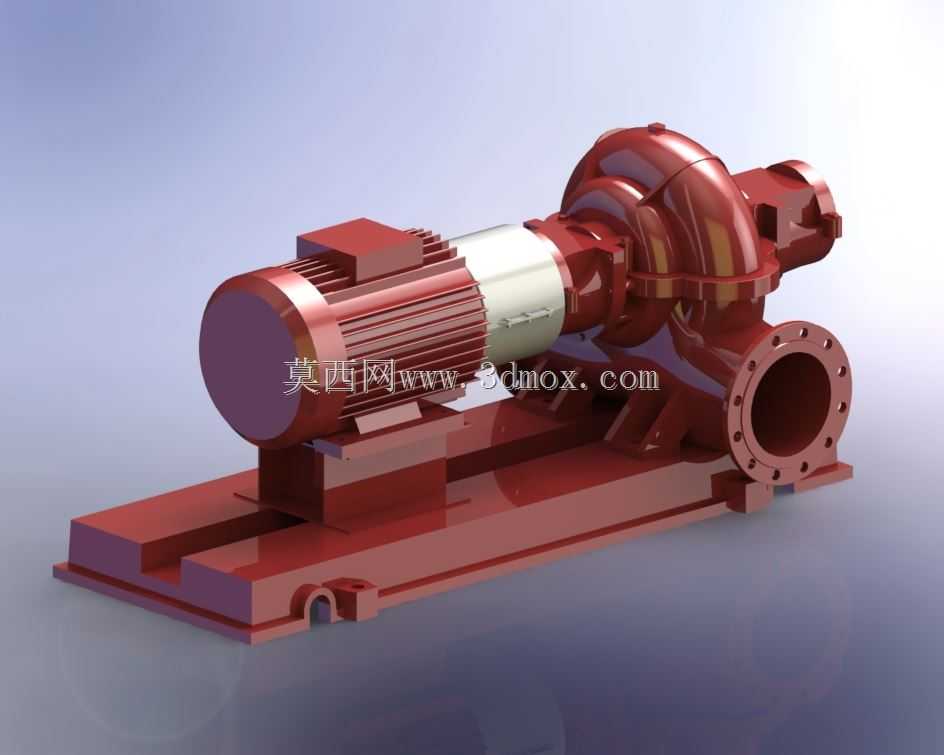

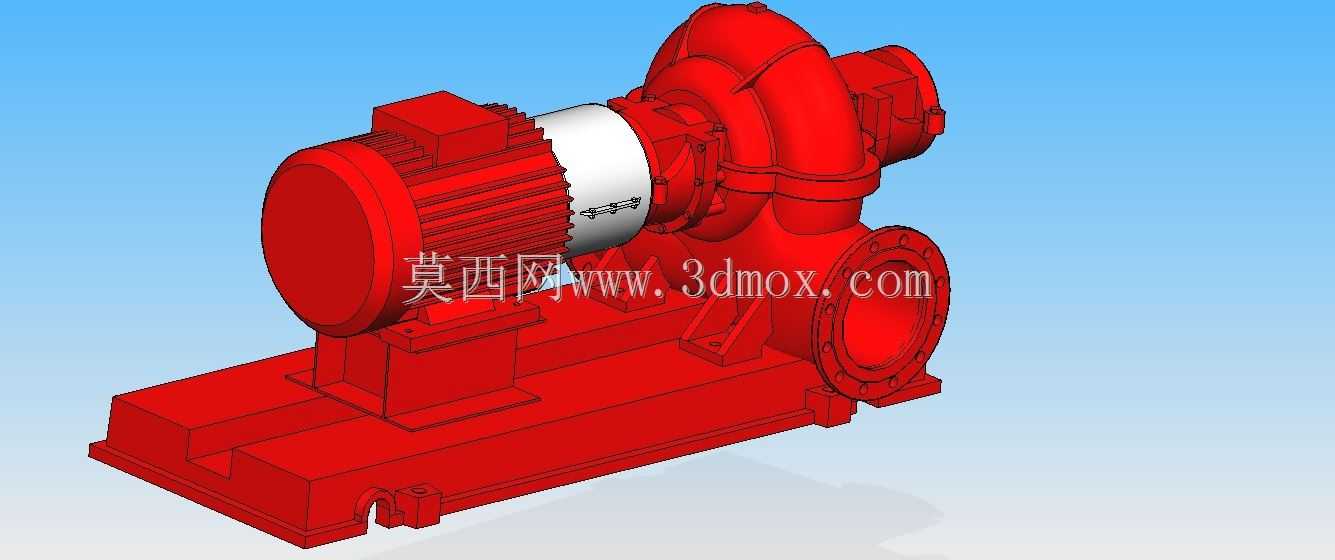

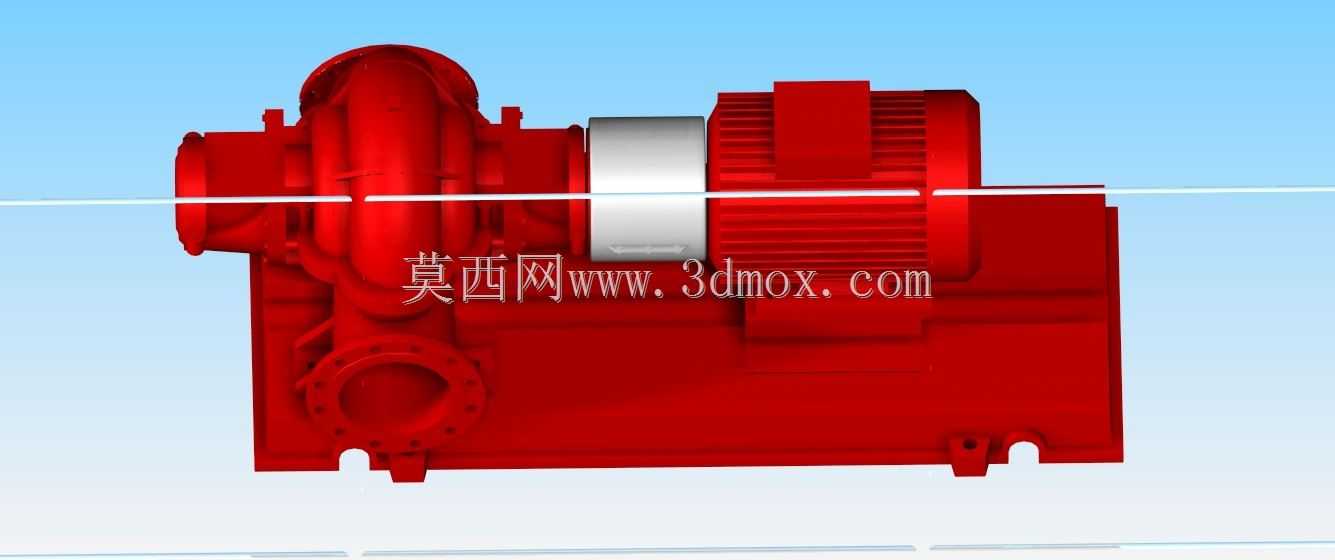

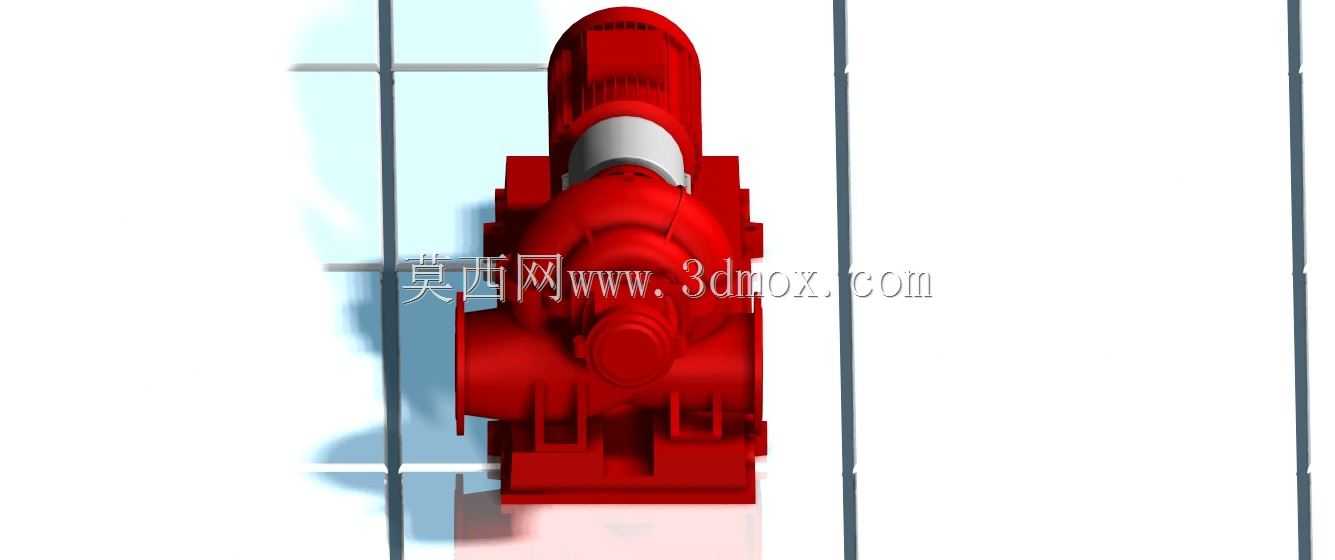

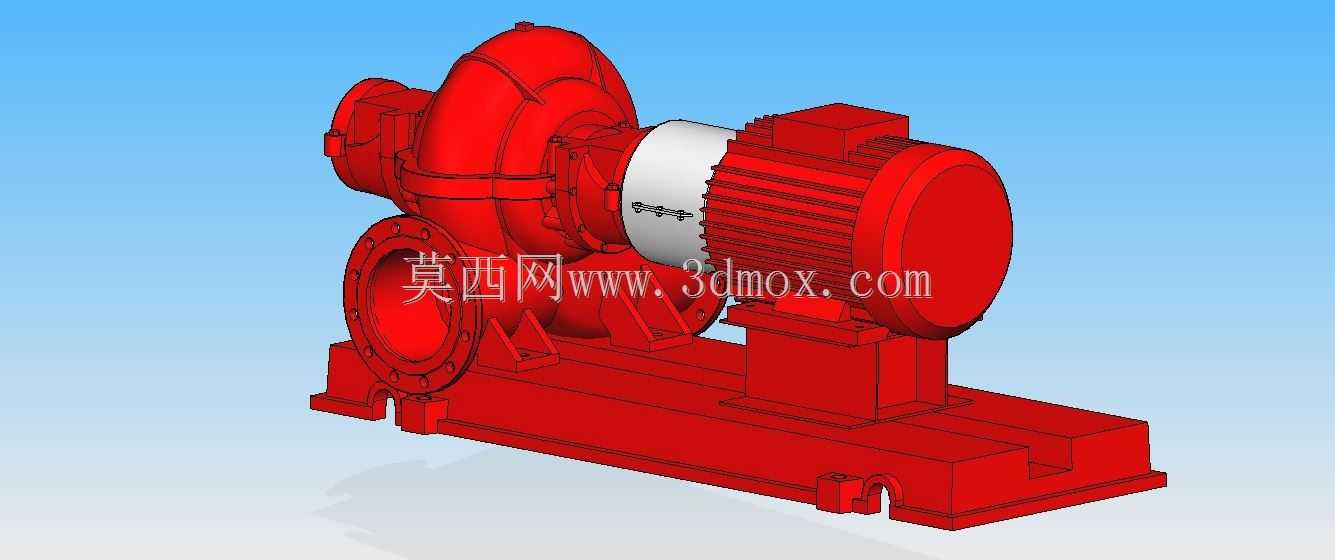

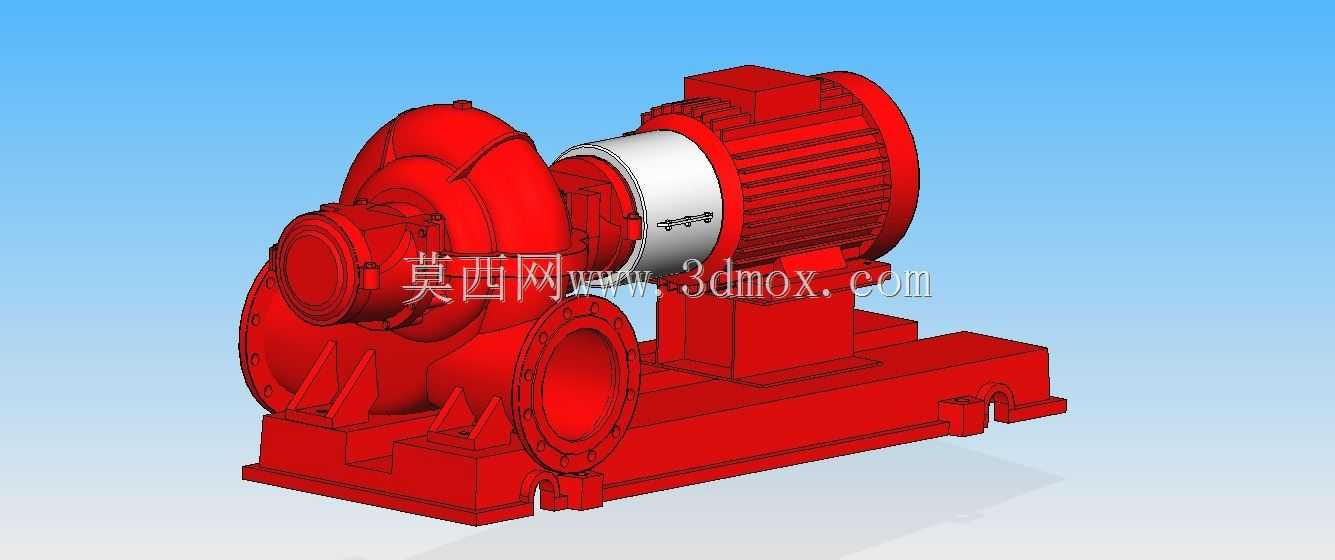

整机采用电机与泵体直联共底座的集成式设计，将驱动端与流体做功端通过联轴器刚性连接，大幅缩减了整机的轴向安装尺寸，减少了分体式安装所需的同轴度校准工作量，同时共用一体式铸铁底座，有效吸收运行过程中产生的振动，降低设备运行时的噪音传递，提升长期运行的结构稳定性。泵体部分采用单级单吸蜗壳式结构，流体从泵体侧方法兰入口进入叶轮腔，通过高速旋转的叶轮获得动能与压能，再经蜗壳流道的扩压作用将动能转化为压力能，最终从泵体上方的出口法兰输出至管路系统，流道设计采用顺滑过渡的曲面结构，减少流体在泵腔内的湍流与冲击损失，提升泵组的运行效率。

设计过程中充分考虑了安装边界与运维便利性，整机底座预留了对应规格的地脚螺栓安装孔位，可直接固定于混凝土基础或钢制安装平台上，进出口法兰采用标准通用法兰尺寸，可直接匹配对应通径的工业管路，无需额外制作转换连接件。泵体与电机的连接位置设置了可拆卸的联轴器护罩，既满足运行时的安全防护要求，又可在检修时快速拆卸，完成联轴器对中检查、易损件更换等运维操作。密封结构采用成熟的机械密封设计，相比传统填料密封可有效减少介质泄漏量，降低长期运行的维护成本，同时适配一定范围内的介质温度与压力波动，提升设备运行的可靠性。

外形尺寸设计充分兼顾了性能与安装空间的平衡，轴向长度控制在常规泵房安装预留尺寸范围内，进出口的中心高度、法兰螺栓孔分布均符合行业通用安装规范，可直接替换同参数规格的老旧泵组，无需对现有管路与基础进行大规模改造，降低设备更新的改造成本。整机的重心落在底座中心区域，安装后不会出现偏载问题，运行时的振动幅度控制在标准允许范围内，可有效延长轴承、机械密封等易损件的使用寿命，减少非计划停机的概率。
