微型内啮合齿轮驱动流体输送泵结构

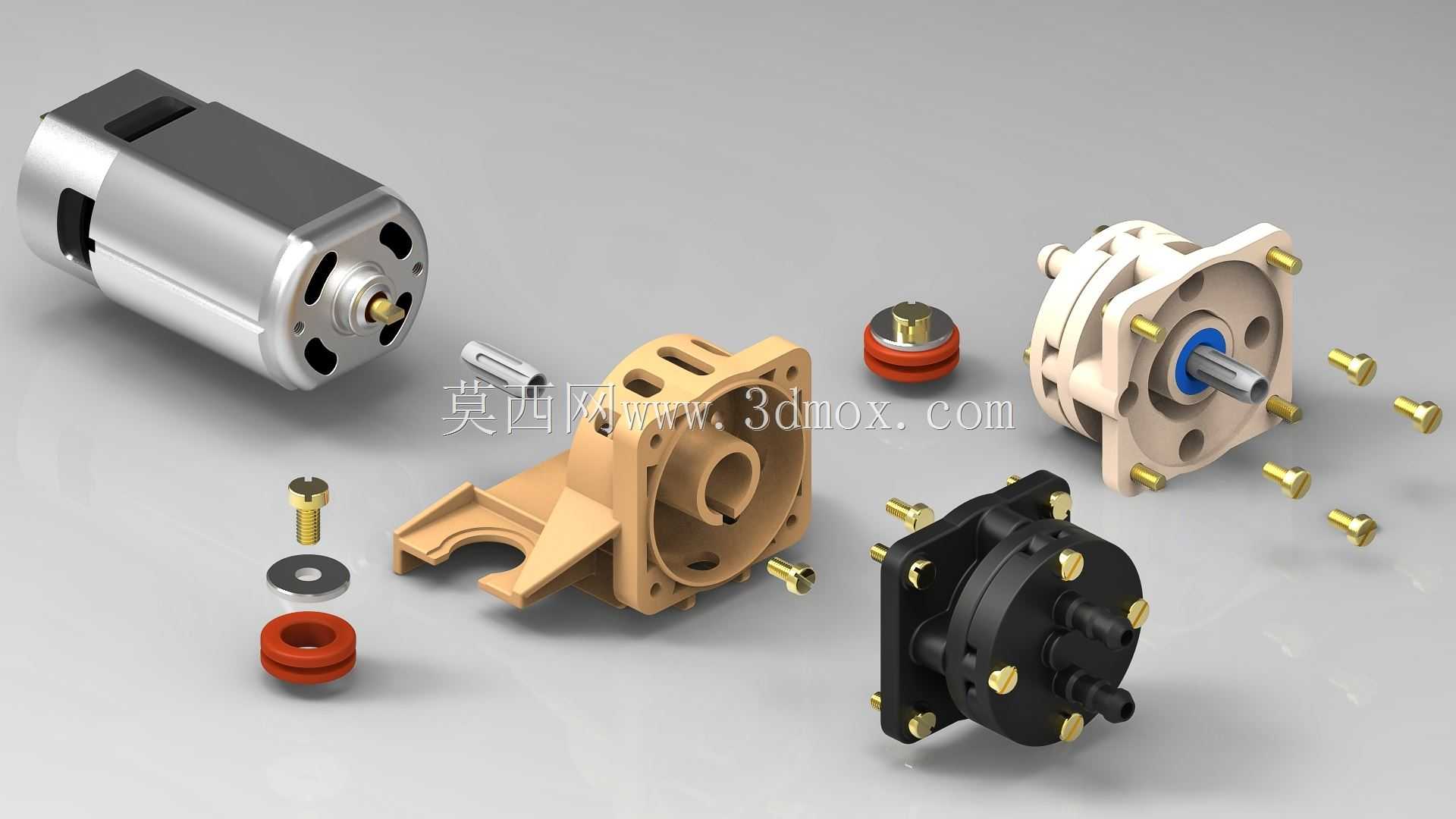

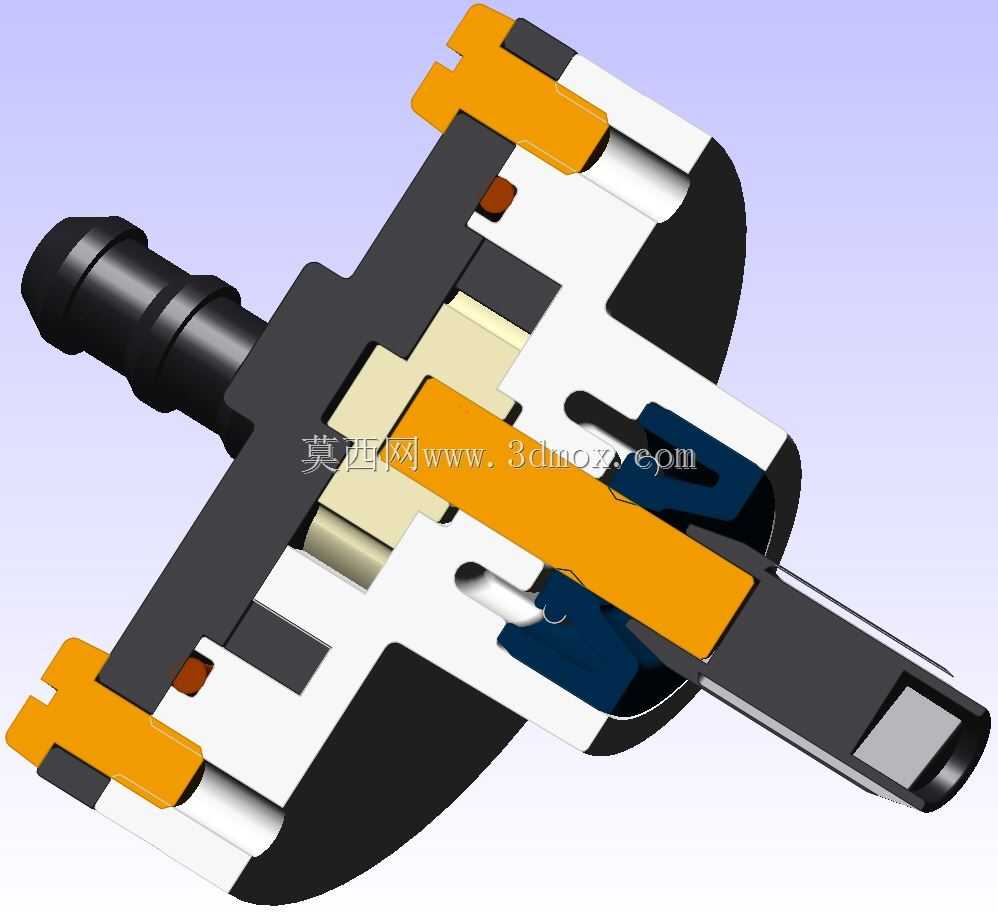

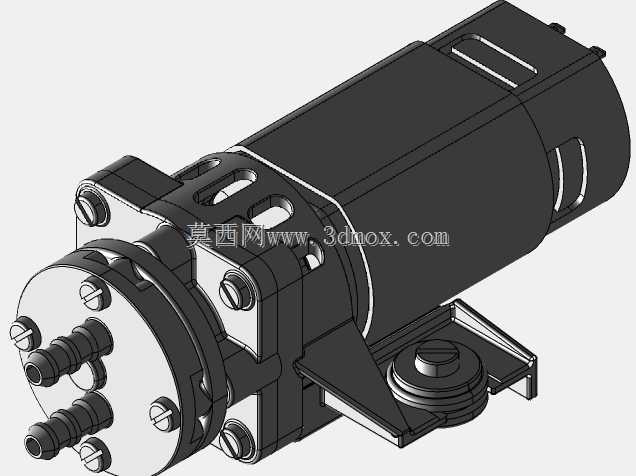

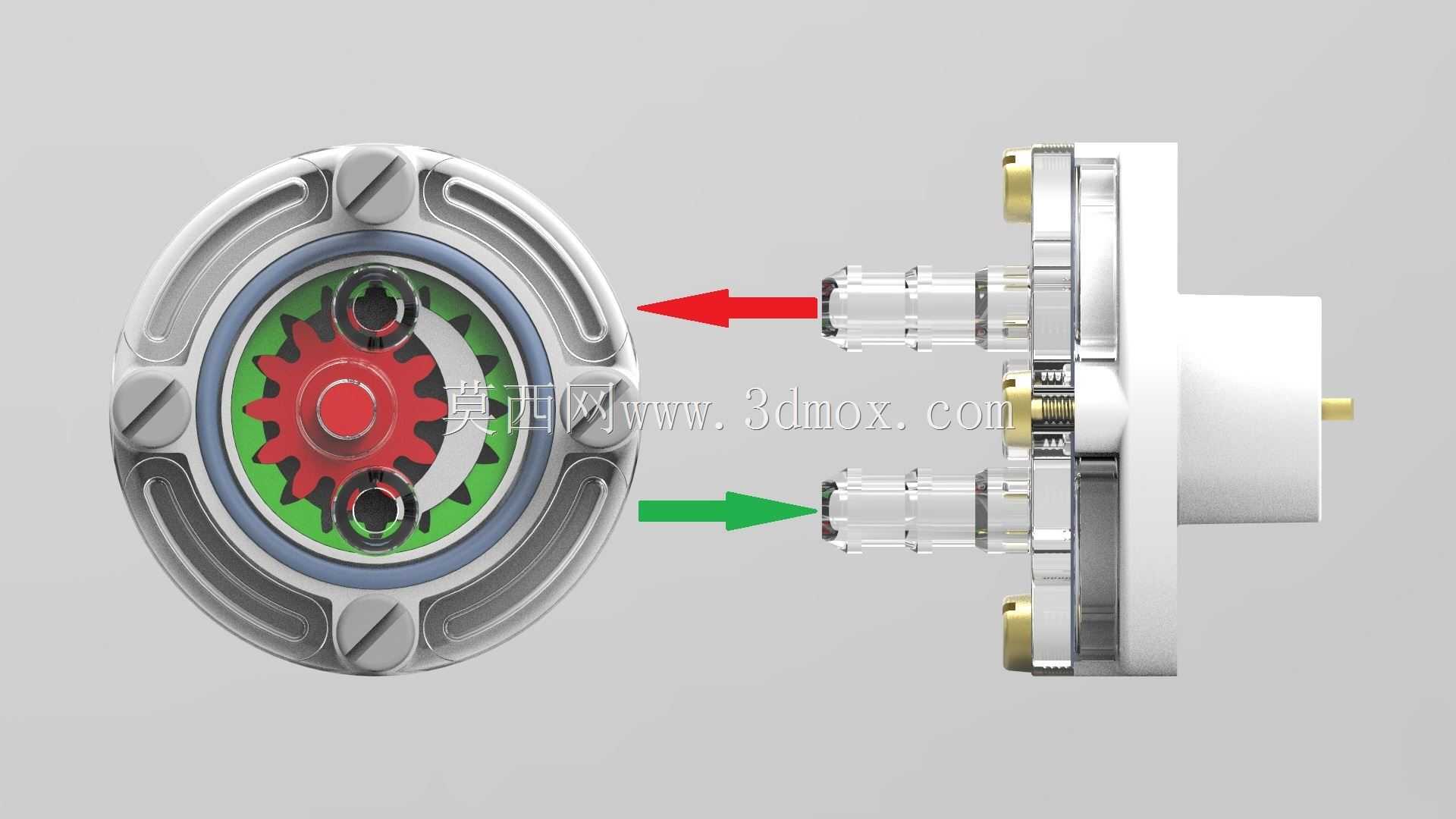

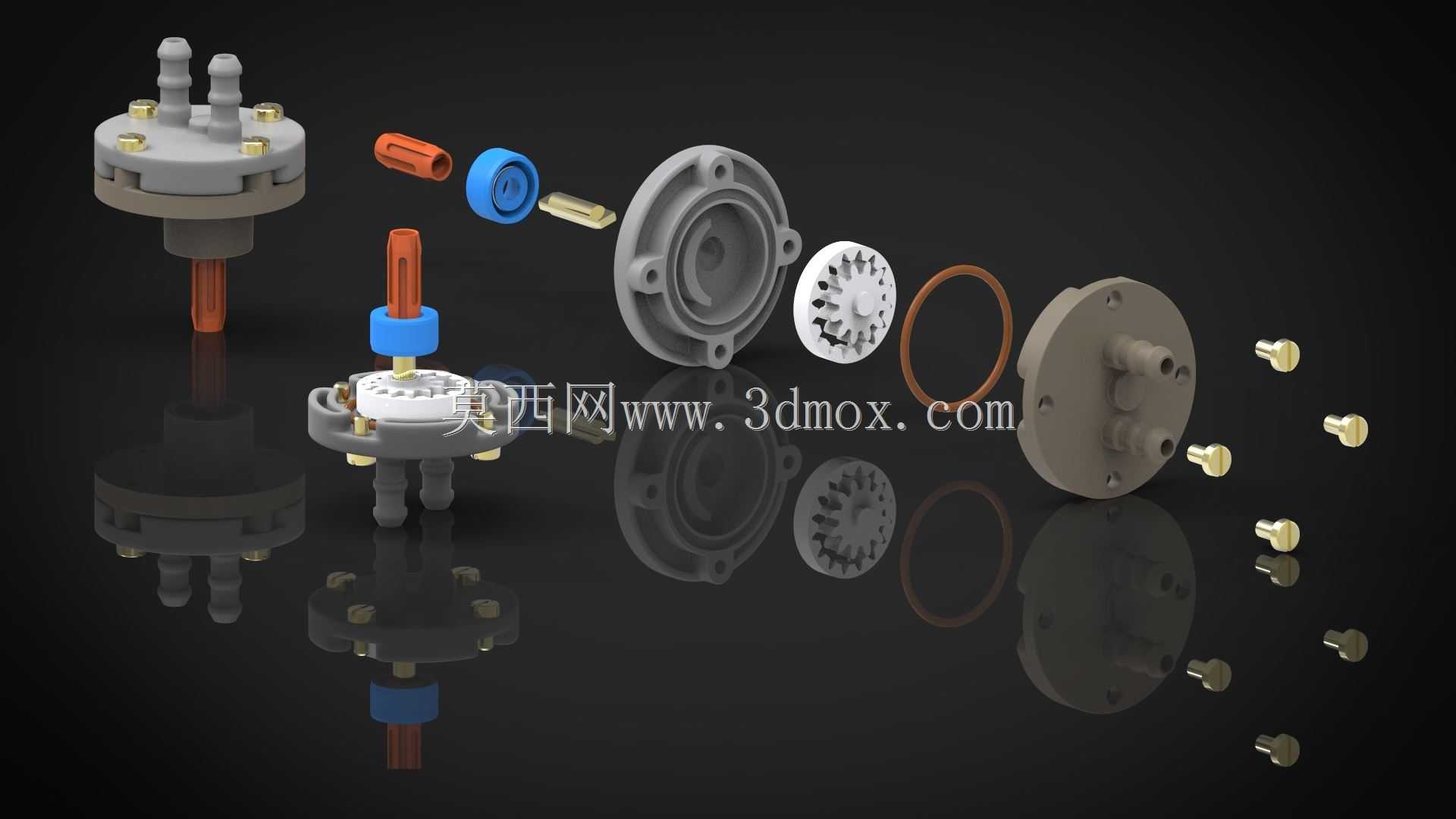

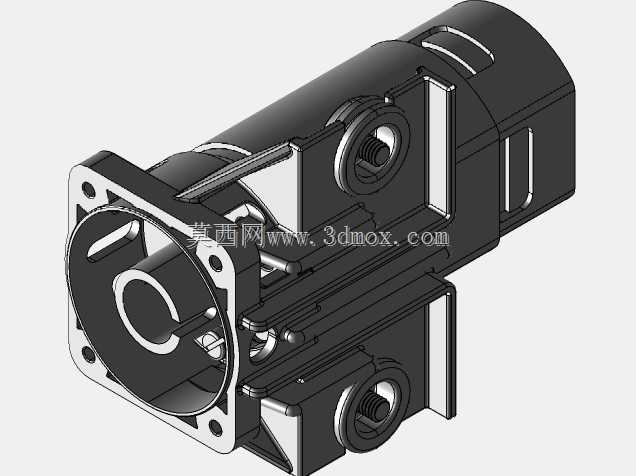

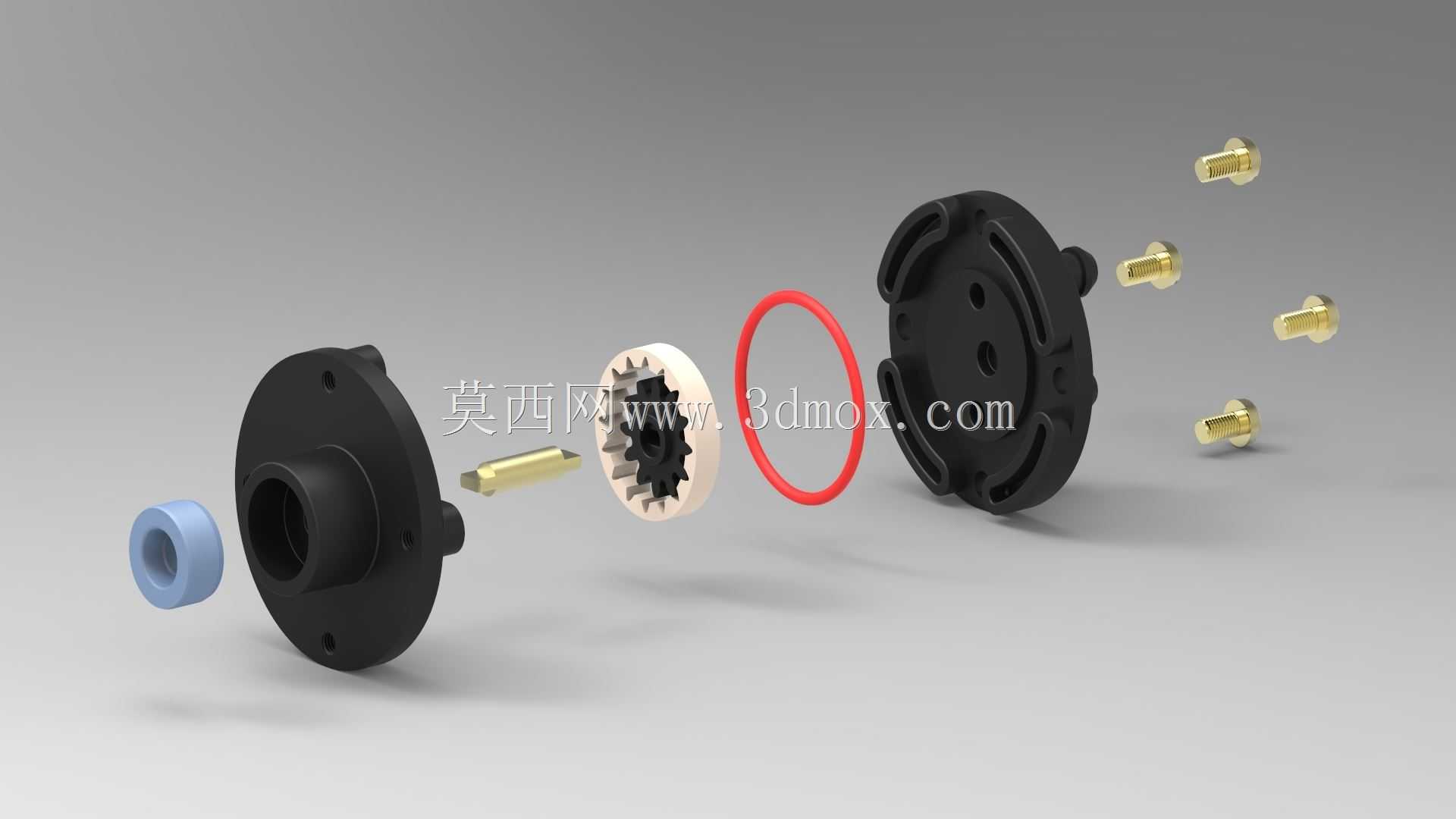

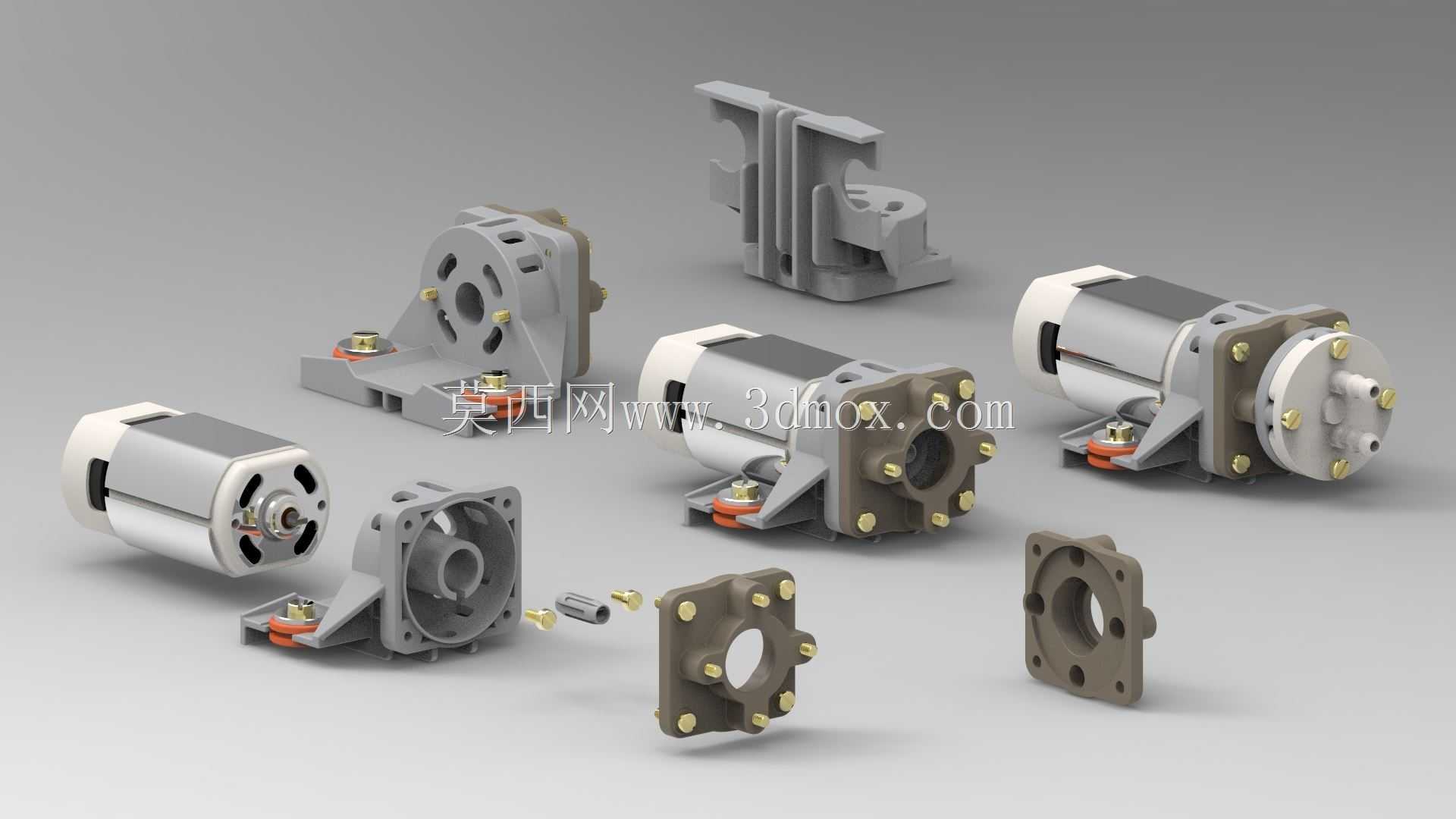

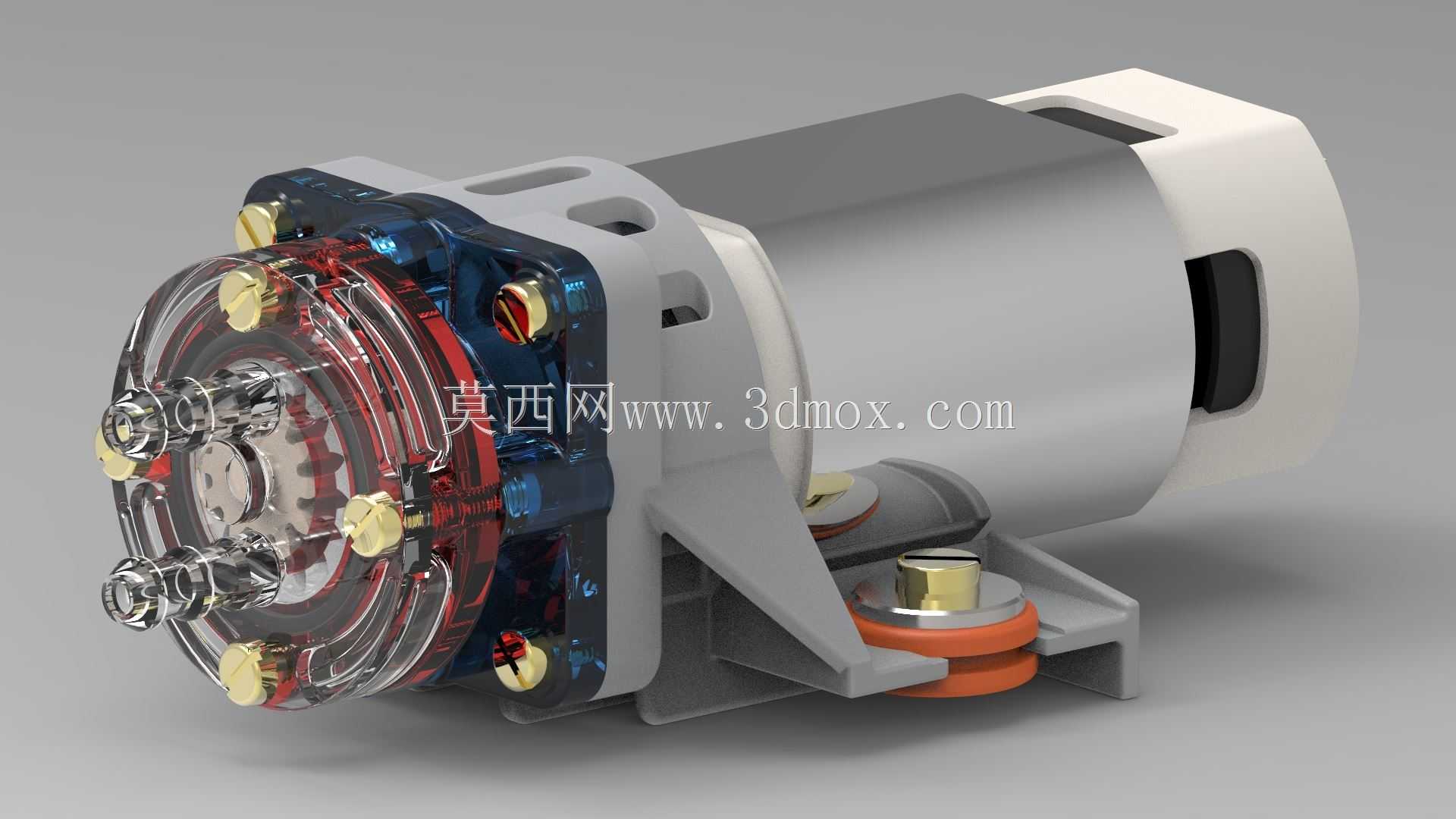

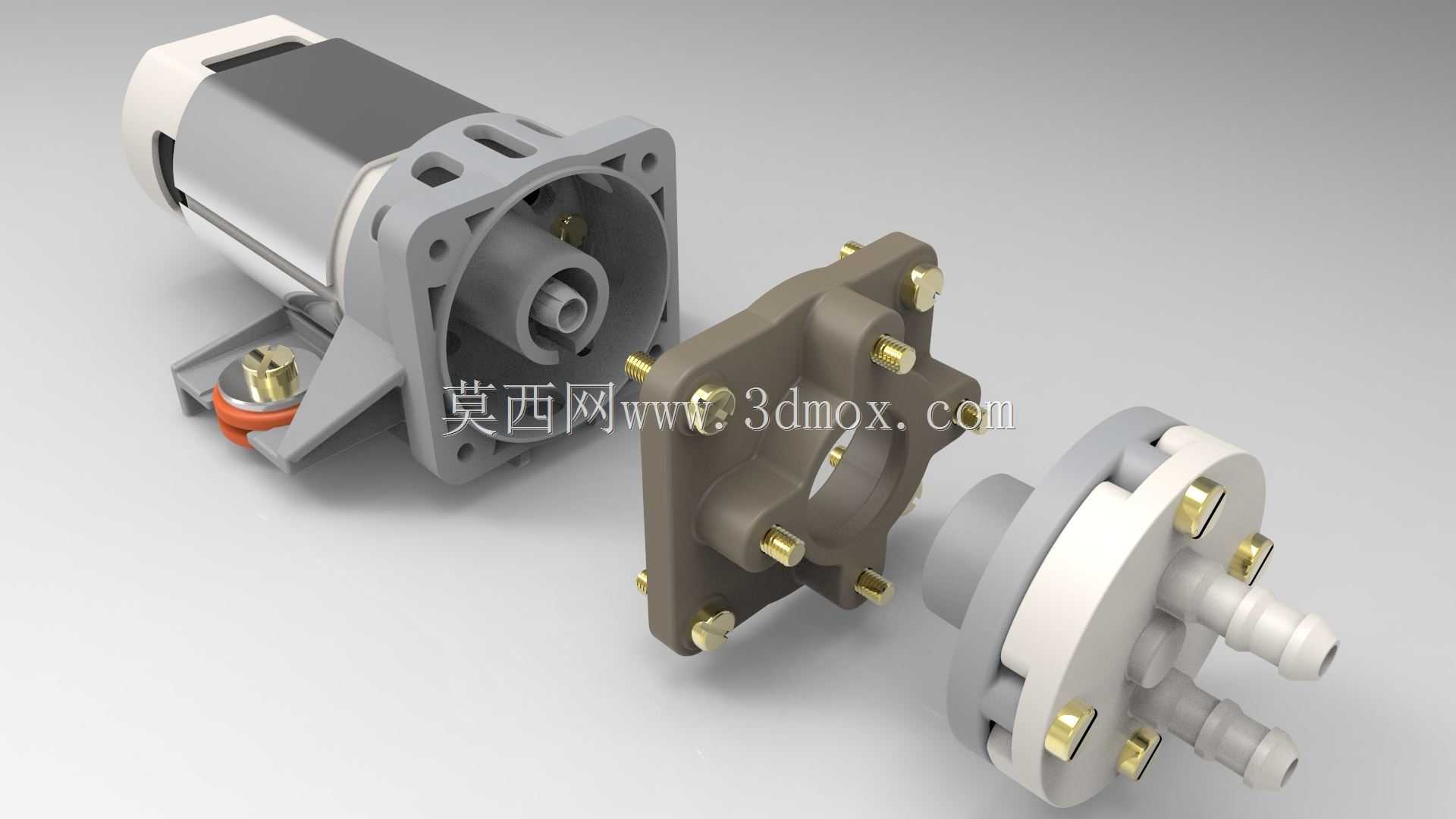

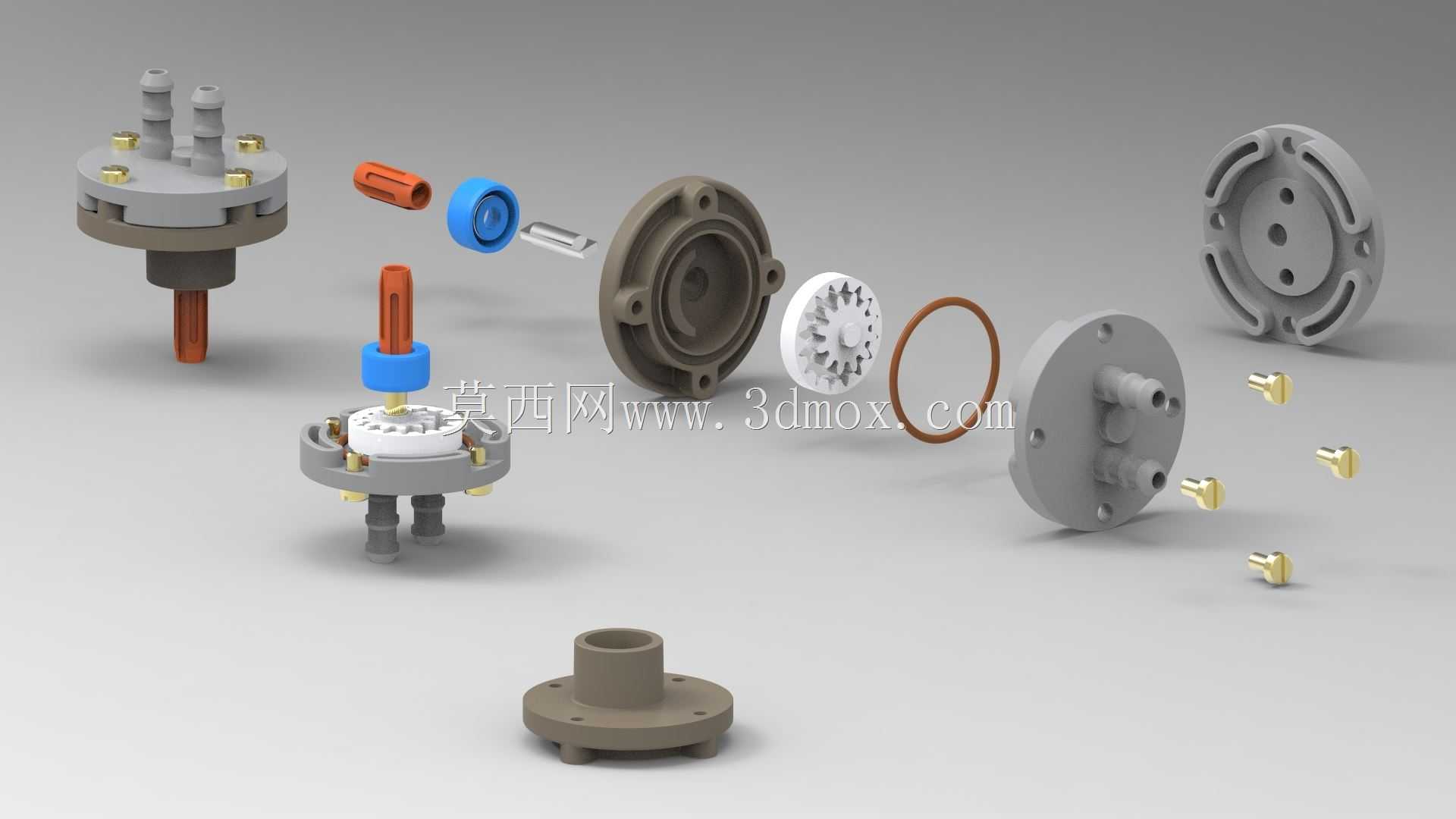

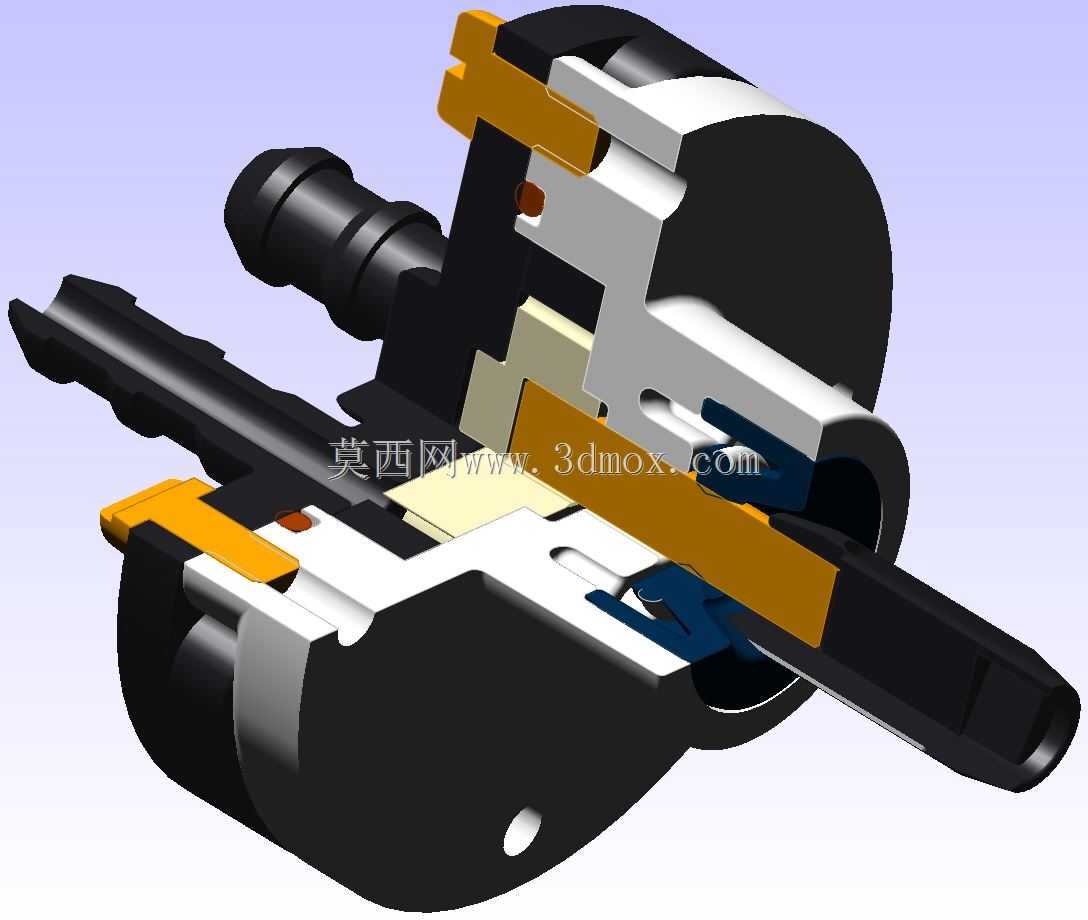

这款微型内齿轮泵结构主要面向小型流体输送场景设计，可适配模型水路供给、小型实验装置流体循环、微型冷却系统介质输送等多种轻量化应用场景，尤其适合对安装空间、泵体自重有严格限制的小型配套设备使用，能够在低功耗驱动条件下实现稳定的流体增压输送，满足小流量工况下的连续供液需求。泵体采用驱动端与泵腔端一体化集成的结构设计，将动力输入部件与齿轮增压腔体直接耦合装配，省去了额外的传动连接结构，大幅压缩了整体轴向尺寸，让整套装置可以在狭小的安装空间内完成固定部署。泵体的固定依托底座上的两个安装点位实现，配套的橡胶缓冲垫可以抵消动力部件运行时产生的微幅振动，避免振动传递到安装基体影响配套设备的运行稳定性，安装时仅需在对应位置预留两个螺纹固定位即可完成装配，不需要额外设计复杂的安装支架。功能设计上，泵腔采用内啮合齿轮结构作为核心增压单元，相比同尺寸的叶轮式泵体，内齿轮结构在低转速下即可建立稳定的输出压力，流量输出脉动更小，对于低粘度流体的输送适配性更强，能够持续输出压力稳定的流体，适配消防模型水枪供水、小型船模水冷循环这类对供液稳定性有一定要求的场景。泵腔的密封采用分层压紧结构，通过周向均匀布置的紧固件将泵壳各层端面紧密压合，保证高压腔的密封性能，避免流体泄漏影响输送效率。进出液接口采用快插式接头结构，可以直接匹配对应外径的柔性管路，不需要额外的接头转换配件，现场装配操作十分便捷。设计过程中充分考虑了易损部件的更换需求，泵腔端的密封组件、齿轮啮合副都可以通过拆卸端面紧固件完成拆解更换，不需要将整个泵体从安装位拆除，后期维护操作十分简便。驱动端的适配性较强，可以匹配不同规格的微型动力部件，用户可以根据实际需要的流量、压力参数更换对应功率的驱动单元，不需要改动泵体主体的安装结构，适配不同的应用需求。整体结构的外径控制在三十七毫米级别，整体重量较轻，不会给搭载的小型设备带来过多的重量负担，泵体外部的壳体结构既可以保护内部的传动部件不受外界粉尘、水汽的侵蚀，也可以规整内部的走线与装配间隙，让整体外观更加规整。在运行特性上，这款泵体的自适应能力较强，可以根据输出端的阻力自动调整工作状态，不会因为管路短时堵塞造成驱动部件过载损坏，运行可靠性更强，适合长时间连续运行的小型供液场景使用。
